ODRŽAVANJE OPREME U ZONAMA OPASNOSTI 9. Međunarodna Ex-tribina, Fruška Gora 2017 Marjan KRESLIN Bureau Veritas Slovenija d. o. o. © - Copyright Bureau Veritas
Bureau Veritas Ko smo i šta radimo? © - Copyright Bureau Veritas
Ko smo i šta radimo? Mednarodna družba, ustanovljena leta 1828 Proveravanje sukladnosti, testiranje, kontrole, certificiranje i tehnička podrška Ispomoč korisnicima kod suočavanja sa stalno večim izazovima na području kvaliteta, bezbednosti, zdravlja, okoline i društvene odgovornosti © - Copyright Bureau Veritas Fruška Gora, junij 2017 3
Razširena mreža ► 1. 400 biroa i laboratorija u 140 država ► 66. 500 zaposlenih EMEA Francija Azija in Pacifik Amerika n 480 pisarn in laboratorijev n 180 pisarn in laboratorijev n 410 pisarn in laboratorijev n 330 pisarn in laboratorijev n 15. 800 zaposlenih n 7. 600 zaposlenih n 23. 000 zaposlenih n 20. 100 zaposlenih n 22 držav n 30 držav n 88 držav • Evropa – brez Francije • Srednji Vzhod • Afrika © - Copyright Bureau Veritas Fruška Gora, junij 2017 4
Široki portfelj usluga Pomorstvo ► Klasifikacija in certificiranje ladij in opreme, ocene modelov, tehnične študije, usposabljanje ► Ocenjevanje skladnosti industrijske opreme in napeljav, Industrija Kontrole in periodični pregledi Gradbeništvo pregled projektne dokumentacije, nadzor vgradnje opreme in napeljav ter proizvodnega procesa ► Periodični pregledi opreme in naprav (električne naprave, dvigala, požarno varnostne naprave, tlačna oprema) ► Ocenjevanje skladnosti gradbenih projektov, pregled projektne dokumentacije, tehnični nadzor in drugo ► Certificiranje sistemov vodenja in procesov kakovosti, Certificiranje Surovine Izdelki široke potrošnje zdravja in varnosti, okolja in družbene odgovornosti ter presojanje druge stranke ► Nadzor in testiranja nafte in naftnih izdelkov, kontrola premoga, rud in mineralov ► Testiranje, nadzor in certificiranje izdelkov široke potrošnje (storitve usmerjene v varstvo potrošnika) Storitve javnega značaja ► Nadzor pred in med izkrcavanjem blaga, obvladovanje in mednarodne trgovine tveganj pri prenosu lastništva © - Copyright Bureau Veritas Fruška Gora, junij 2017 5
BV na Ex području – Šta se ocjenjuje? ► Akreditirano i ovlašteno telo s područja protiveksplozijske zaštite od 2007 godine. ► Inspektori s više od 30 godina rada na području protievksplozijske zaštite u industriji. ► Kontrola elaborata zaštite od eksplozije sa procjenom rizika ► Kontrola instalacije Ex-opreme ► Kontrola održavanja Ex-opreme ► Kontrola kvalifikacije izvođača instalacija, održavanja i servisiranja Ex- opreme © - Copyright Bureau Veritas Fruška Gora, junij 2017 6
BV na Ex području U okviru priglašenega laboratorija LCIE, BV Njemačka, BV Italija doma i vani: ► Certificiranje električkih in neelektričkih proizvoda u protiveksplozijskoj zaščiti po direktivi 2014/34/EU prilog III, V in VI ► Certificiranje električkih in neelektričkih proizvoda, sistema ili proizvodne jedinice po direktivi 2014/34/EU prilog IX ► Arhiviranje tehnične dokumentacije električkih i neelektričkih proizvoda po direktivi 2014/34/EU prilog VIII ► Certificiranje kvaliteta proizvodnje po direktivi 2014/34/EU prilog IV ili VII ► Certificiranje radiona za servisiranje Ex-opreme ► Validacija zona na modelima ► Certificiranje po drugim standardima (npr IEC, GOST……. ) ► Upotreba naprednih sistemskih alata za analize rizika i utvrđivanja uzroka za eksplozije. © - Copyright Bureau Veritas Fruška Gora, junij 2017 7
Bureau Veritas - ATEX - Ko smo, što radimo? BUREAU VERITAS d. o. o. Prečna ulica 9 SI-2000 Maribor, Slovenija Tel: +386 2 48 05 351 Fax: +386 2 47 11 202 Marjan KRESLIN Nadzorni inženjer BUREAU VERITAS d. o. o. Linhartova cesta 49 a SI-1000 Ljubljana, Slovenija Tel: +386 1 47 57 667 Fax: +386 1 47 57 678 Franc UDOVČ Nadzorni inženjer GSM: +386 51 331 378 e-mail: franc. udovc@si. bureauveritas. com GSM: +386 41 782 720 Blaž ZUPAN e-mail: marjan. kreslin@si. bureauveritas. com Nadzorni inženjer GSM: +386 51 685 540 e-mail: blaz. zupan@si. bureauveritas. com BUREAU VERITAS d. o. o. Linhartova cesta 49 a SI-1000 Ljubljana, Slovenija © - Copyright Bureau Veritas Fruška Gora, junij 2017 8
Efekti eksplozije Ljudske žrtve Uništenje zgrada, okoline i ekološke katastrofe Gubitak proizvodnje Gubitak radnih mesta © - Copyright Bureau Veritas Fruška Gora, junij 2017 9
Oprema u potencialno eksplozivno ugroženim prostorijama U proizvodnim prostorijama ugroženim od eksplozije, instalirana može biti oprema koja kod normalnog rada i kod javljanja kvarova ne stvara opasnosti za paljenje atmosfere plinova ili para te zapaljive prašine. Uticaji na instaliranu opremu Oprema se usled rada i uticaja okoline troši i tako gubi svoje prvobitne karakteristike. Za vreme upotrebe mora obezbediti zaštitu od eksplozije. Treba je pregledavati i održavati radi zadržavanja celovitosti posebnih karakteristika od kojih zavisi bezbednost rada. To važi za svu opremu, sisteme i instalacije u prostorijama ugroženim od eksplozije. © - Copyright Bureau Veritas Fruška Gora, junij 2017 10

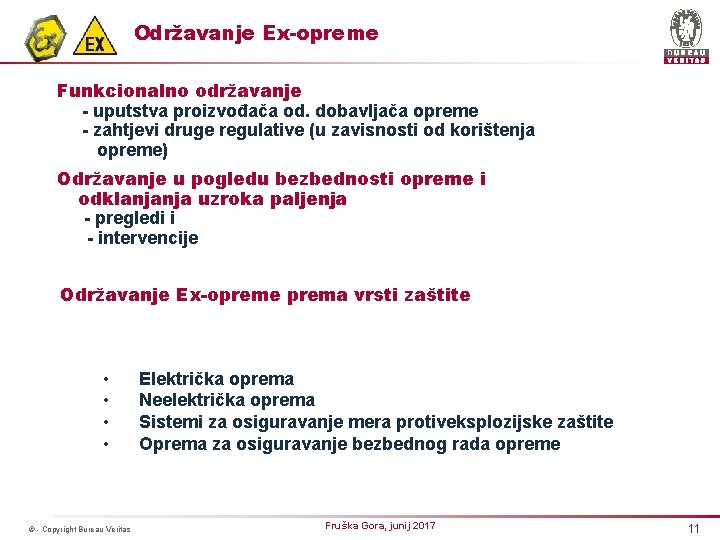

Održavanje Ex-opreme Funkcionalno održavanje - uputstva proizvođača od. dobavljača opreme - zahtjevi druge regulative (u zavisnosti od korištenja opreme) Održavanje u pogledu bezbednosti opreme i odklanjanja uzroka paljenja - pregledi i - intervencije Održavanje Ex-opreme prema vrsti zaštite • • © - Copyright Bureau Veritas Električka oprema Neelektrička oprema Sistemi za osiguravanje mera protiveksplozijske zaštite Oprema za osiguravanje bezbednog rada opreme Fruška Gora, junij 2017 11
Održavanje / Popravci Ex-opreme Odvojeno prema propisima, zahtjevama iz standarda Održavanje Ex-opreme - SIST EN 60079 -17 - pregledavanje - promjena istrošenih delova sa originalnim Popravci Ex-opreme - SIST EN 60079 -19 - kompetentne i sa strane proizvođača opreme ovlaštene radione © - Copyright Bureau Veritas Fruška Gora, junij 2017 12
Održavanje opreme ODGOVORNA OSOBA Problemi: Funkcija odgovorne osobe Stvari su van kontrole, javljajo se Sami nismo u stanju postaviti dobar sistema kvarovi i otkazivanje Ne surađujemo kod priprema, prepuštamo stvari vanjskim izvođačima opreme, mogučnost nesreča, eksplozija, Sistem nije sukladan sa našom organizacijom i načinom vladanja područja katastrofa Ø Sistem održavanja nije postavljen ili je nepotpun Ø Ø Program održavanja i izvođenje mera Ø Ø Nisu predviđene aktivnosti za svu ugrađenu opremo (električku i neelektričku, zaštitne sisteme) Nisu predviđene aktivnosti po zahtjevima iz elaborata (sistemi za sprečavanje javljanja eksplozivnih atmosfera, funkcionalno proveravanje) TROŠKOVI Ø Planovi pregleda nisu realno postavljeni, nisu prilagođeni ugrađenoj opremi, okolini, izvođačima pregleda RIZICI EKSPLOZIJA Ø Ne da se izvesti aktivnosti prema planovima, dali jih uopšte imamo? Ø U planovima nema svih potrebnih aktivnosti Ø U planovima nisu predviđeni izvođači radova (ovisno o postavljenom sistemu) © - Copyright Bureau Veritas Fruška Gora, junij 2017 13

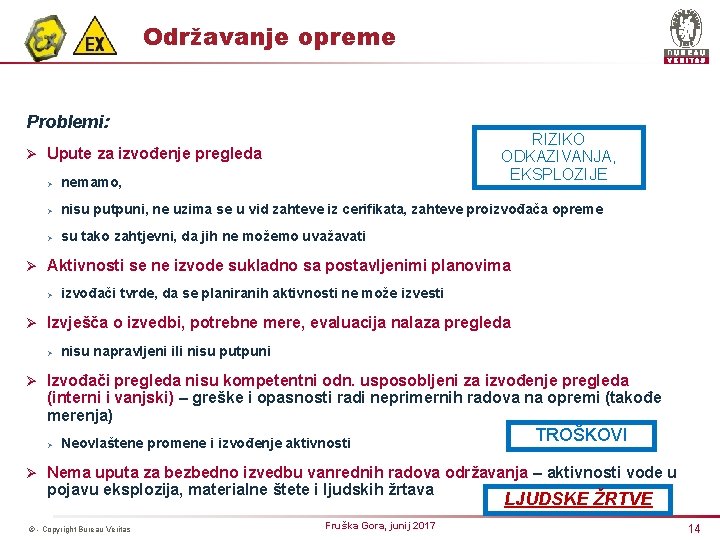

Održavanje opreme Problemi: RIZIKO ODKAZIVANJA, EKSPLOZIJE Ø Upute za izvođenje pregleda Ø nemamo, Ø nisu putpuni, ne uzima se u vid zahteve iz cerifikata, zahteve proizvođača opreme Ø su tako zahtjevni, da jih ne možemo uvažavati Ø Aktivnosti se ne izvode sukladno sa postavljenimi planovima Ø izvođači tvrde, da se planiranih aktivnosti ne može izvesti Ø Izvješča o izvedbi, potrebne mere, evaluacija nalaza pregleda Ø nisu napravljeni ili nisu putpuni Ø Izvođači pregleda nisu kompetentni odn. usposobljeni za izvođenje pregleda (interni i vanjski) – greške i opasnosti radi neprimernih radova na opremi (takođe merenja) Ø Neovlaštene promene i izvođenje aktivnosti TROŠKOVI Ø Nema uputa za bezbedno izvedbu vanrednih radova održavanja – aktivnosti vode u pojavu eksplozija, materialne štete i ljudskih žrtava © - Copyright Bureau Veritas Fruška Gora, junij 2017 LJUDSKE ŽRTVE 14
Održavanje opreme Predlozi za otklanjanje problema Ø Angažiramo kompetentne, usposobljene izvođače radova sa iskustvom Ø Ø Proveri kod kontrolnog tela usposobljenost sa opsegom usposobljenosti, kadrovsko popunjenost Proveri referencije Ø Pravovremeno angažiranje stručnjaka u izvođenje aktivnosti Ø Uključivanje zahtjeva za održavanje več u fazi projektovanja procesa, sistema i opreme te u fazi postavljanja zahtjeva za nabavku opreme Ø Kompetentna, usposobljena odgovorna osoba sa dovoljno iskustva © - Copyright Bureau Veritas Fruška Gora, junij 2017 15
SISTEM ODRŽAVANJA I DOKUMENTACIJA
Sistem održavanja Ex opreme INTERNI PROPIS • Zadaci i odgovornosti • Opseg aktivnosti • Izvođači aktivnosti • Vođenje zapisa • Nadzor • Upute za izvedbu aktivnosti • Upute i dokumenti za bezbedno izvođenje radova (takođe čiščenje) © - Copyright Bureau Veritas Fruška Gora, junij 2017 17
Dokumenti efikasnog održavanja Elaborat eksplozijske ogroženosti Tehnološko tehnička dokumentacija • dokumenti • crteži • upute i druga tehnička dokumentacija proizvođača opreme Liste ugrađene opreme Tlocrti ugrađene opreme Certifikati za opremu © - Copyright Bureau Veritas Fruška Gora, junij 2017 18
Dokumenti efikasnog održavanja Program održavanja § § § što se održava ko održava prema kojim uputama na koliko vremena sredstva, koja se koriste kod izvođenja radova održavanja rezervni delovi Terminski planovi • • • obdobni godišnji mjesečni sedmični dnevni Dokumenti o izvedbi radova održavanja • • • zapisi – priprema i vodenje analize i izvješča zahtjevi za preglede i akcije koje sljede © - Copyright Bureau Veritas Fruška Gora, junij 2017 19
Dokumenti efikasnog održavanja Evidencije koje treba da vodi izvođač održavanja l evidencija usposobljenosti izvođača radova l evidenčne liste opreme l evidencije o izvedbi pregleda i intervencija l evidencije o popravcima opreme l evidencije rezervnih djelova l evidencije alata, radne opreme i osobne zaštitne opreme l evidencije događaja l evidencije ljekarskih pregleda izvođača radova © - Copyright Bureau Veritas Fruška Gora, junij 2017 20
Održavanje Ex-opreme Pregledi i intervencije Početni pregledi Prije početka rada Posle rekonstrukcije Posle veče instalacije nove opreme Posle promene instalirane opreme ili promene tehnologije U slučaju značajnih promena koje utječu na nivo protiveksplozijske zaštite Periodički pregledi • Vizualni pregledi • Kontrolni pregledi • Detaljni pregledi Pregledi po principu uzoraka Stalni nadzor © - Copyright Bureau Veritas Fruška Gora, junij 2017 21
Pregledi i intervencije Frekvencije periodičkih pregleda - vrsta opreme - uputstva proizvođača - faktori koji utiču na opremu - zone eksplozijske opasnosti - rezultati predhodnih pregleda - iskustvo Interval između pregleda ne veči od 3 godine. Produžavanje intervala - ekspertiza razloga za produžavanje © - Copyright Bureau Veritas Fruška Gora, junij 2017 22
Uticaji na opremu Spoljni uticaji na ugrađenu opremu Uticaji na opremu: - korozija, - neovlaštene promene, - temperatura, - izvođači radova koji nisu usposobljeni - kemični uticaji, kako valja, - vibracije, - pogrešno održavanje. - prašina i druge nečistoče, - mehanska oštečenja, - vlaga, © - Copyright Bureau Veritas Fruška Gora, junij 2017 23
Održavanje okoline Red i čistoča - sprečavanje spoljnih uticaja na instaliranu (pregrijavanje, korozija, mehaničke opasnosti, . . ) opremu i instalacije - sprečavanje sekundarnih opasnosti kod zapaljive prašine - u zonama eksplozivne opasnosti može biti locirana samo odgovarajuča oprema (nedozvoljeno: priručna skladišta, pranje alata, . . . ) Uklanjanje prašine: - brisanje mokrom/vlažnom krpom - odgovarajučim usisivačem - Ex Prašina se NIKADA ne IZDUVAVA! © - Copyright Bureau Veritas - umereno brišuči sa metlom Fruška Gora, junij 2017 24
Održavanje oznaka prostora pristupi eksplozivnim zonama morajo biti vidno označeni oznakama (Ex, zabrana upotrebe. . ) Održavanje oznak na opremi Natpisne pločice s oznakama i podacima Znaci opozorenja (ne otvarati prije određenog vremena. . . , čisti samo vlažnom krpom, . . . ) © - Copyright Bureau Veritas Fruška Gora, junij 2017 25
Servis Ex-opreme Promene na Ex opremi Kod servisa Ex opreme potrebno je da se zadrži integritet protiveksplozijske zaštite. Servisi se izvode u saglasnosti sa proizvođačem. Promjena delova se može izvesti u saglasnosti sa zahtjevama certifikacijske dokumentacije proizvođača opreme. Izvođenje servisa • • • proizvođač (kadri, rez. delovi, alat, znanje) od proizvođača ovlaštena radiona nezavisne ali ovlaštene radione Obučenost izvođača • • • obučeni i ovlašteni sa strane proizvođača opreme razpolaganje dokumentacijom, rezervnim delovima, opreme za izvođenje servisa certifikat za servisiranje Ex opreme (važi za RS) © - Copyright Bureau Veritas Fruška Gora, junij 2017 26
Izvođači radova Radove u potencialno eksplozivnim atmosferama mogu izvoditi Interni izvođači radova - interne službe održavanja - provera usposobljenosti preko provere relevantnosti održavanja instalirane Ex-opreme Eksterni izvođači radova Certifikat usposobljenosti izvođenja: § instaliranja, § održavanja, § servisiranja Ex-opreme. Kombinacije - instaliranje - vizualni pregledi - interni zaposleni, može i kontrolne preglede - detajlne preglede, mjerenja, servisiranja – vanjski izvođači (ugovor između klijenta i izvođača radova) © - Copyright Bureau Veritas Fruška Gora, junij 2017 27
Odgovornosti Za sve vrste aktivnosti u vezi održavanja opreme u potencialno eksplozijsko ugroženih prostorijama su zavisno od organizacije firme odgovornosti podeljene između: Izvršnog direktora Odgovorne osebe za proizvodni proces Ovlaštenog stručnog suradnika s područja bezbednosti i zdravlja na radu Odgovorne osoba za održavanje Ex-opreme Izvođači radova (instalacija, održavanje i radovi iz naslova vođenja procesa proizvodnje) © - Copyright Bureau Veritas Fruška Gora, junij 2017 28
Znanja i usposobljenost Problemi: Ø Loše projektovanje Ø Loše planiranje Ø Loša izvedba radova Loši projekti – posledično visoki troškovi Ø Nabavka neprimerne opreme Ø Loše upute Preohlapno / prezahtjevno Rizici otkazivanja / troškovi, NESREČE, EKSPLOZIJE, KATASTROFE Visoki riziko – PRIHVATLJIV? VISOKI TROŠKOVI - POSLEDICA GREŠKI I NEZNANJA © - Copyright Bureau Veritas Fruška Gora, junij 2017 29
Znanja i usposobljenost Predlozi za odklanjanje problema Ø Za usposabljanje angažiramo kompetentne predavače, sa iskustvom Ø Usposabljamo za predviđeni opseg radova Ø Izvođače radova usposobljavamo u realnoj okolini sa konkretnim primjerima SAMO PRIMERNO USPOSOBLJENI, KOMPETENTNI IZVOĐAČI S ISKUSTVOM MOGU MINIMIZIRATI RIZIKE EKSPLOZIJA I PRINJETI OPTIMIZACIJI POTREBNIH TROŠKOVA I SAVLAĐIVANJA NA PODROČJU PROTIVEKSPLOZIJSKE ZAŠTITE © - Copyright Bureau Veritas Fruška Gora, junij 2017 30
Pitanja? BUREAU VERITAS MOŽE BITI VAŠ KOMPETENČNI PARTNER © - Copyright Bureau Veritas Fruška Gora, junij 2017 31
© - Copyright Bureau Veritas
Bezbedno izvođenje radova u zonama opasnosti
Bezbedno izvođenje radova Potencialno eksplozivna atmosfera je atmosfera, koja može biti eksplozivna radi lokalnih ili obratovalnih uvjeta. Za bezbednost kod izvođenja radova održavanja potrebno je po mogučnosti obezbjediti da eksplozivna smesa nije prisutna. Ex cona © - Copyright Bureau Veritas Eksplozivna smesa Fruška Gora, junij 2017 34
Bezbedno izvođenje radova Izrada varnostne ocjene Za radove u ugroženim prostorijama • priprema na izvođenje radova (priprema uvjeta okoline, opreme za rad. . . ) Radovi pod naponom • način izvođenja radova, • uvjeti koje je potrebno obezbjediti, • izvedeno testiranje između pripreme ocjene Izrađivači • poznavalci Ex-opreme, standarda, propisa, uputa • dostupnost do svih informacija za ocenjivanje • upotreba preskusne opreme i preskusnih metoda Uvažavanje bezbednostnih principa kao kod izvoženja radova van zona opasnosti © - Copyright Bureau Veritas Fruška Gora, junij 2017 35
Bezbedno izvođenje radova Sistem uputa i dozvola za rad Opšte sigurnostne mere Organizacione sigurnostne mere Dokumenti za rad • radni program, • radni nalog, • dozvola za početak radova i • obaveštenje o završavanju radova Tehničke sigurnostne mere Potrebno je provjeriti: • opasnost eksplozije prisutna (između rada) • opasnosti za eksploziju nema (rad prekinut) © - Copyright Bureau Veritas Fruška Gora, junij 2017 36
Bezbedno izvođenje radova Dozvola za bezbedno izvođenje radova Za vruče radove ili druge radove kod kojih se mogu javljati izvori paljenja moraju biti izdane pismene upute Obezbediti, da eksplozivna atmosfera između radova ne bude prisutna Dokument sa sadržajem: ► datum i vreme početka radova, ► mesto izvođenja radova, ► vrsta radova, ► mere za sprečavanje javljanja eksplozivnih atmosfera, merenja koncentracija, nadzor mesta izpuštanja, ► planovi akcija u slučaju potrebe, ► odobrenje, ► datum i vreme završavanja radova, obaveštenje o završavanju radova, ► kontrola izvedbe. © - Copyright Bureau Veritas Fruška Gora, junij 2017 37
Pregledi i merenja
Pregledi i merenja električkih instalacija Pregledi i merenja gromobranske zaštite Merenja provodnosti tla Merenja galvanskih izjednačenja potencial © - Copyright Bureau Veritas Fruška Gora, junij 2017 39
GROMOBRANSKA ZAŠTITA
