Odběr vzorku Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Správné vzorkování je základní podmínkou pro úspěšné provedení všech potřebných analýz, kterým má být materiál podroben a rovněž slouží k získání spolehlivých výsledků. Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Odběr - vzorkování • musí být odebrán reprezentativní vzorek • stejný obsah hledané látky v odebraném vzorku jako v celé součásti analyzovaného objektu • úpravou reprezentativního vzorku získáme vzorek analytický • normy ČSN • EURACHEM – Metodický list 4 – Terminologie vzorkování • dohoda mezi příjemcem a dodavatelem Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Odběr vzorku Zahrnuje též manipulaci se vzorkem • uložení do vzorkovnice • konzervace vzorku • uskladnění • doprava • předání do laboratoře • pořízení příslušné dokumentace prováděné činnosti Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Odběr vzorku • poměrné zastoupení sledované složky ve vzorku (hlavní, vedlejší či stopová) • pracovní rozsah analytické metody • minimální látkové množství nebo hmotnost, které musí být k dispozici při měření s ohledem na mez detekce • chemické složení matrice a homogenita Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Odběr vzorku • stabilita vzorkovaného materiálu • náklady na pořízení vzorku • bezpečnostními podmínkami vzorkování • dostupnost a kvalita odběrného zařízení • dekontaminace zařízení Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Odběr – typy vzorkování Z hlediska kinetiky vzorkovaného materiálu • Statické vzorkování – odběr dílčích vzorků ze vzorkovaného materiálu, který je umístěn na skládkách, v zásobnících apod. místa odběru dílčích vzorků jsou v závislosti na povaze heterogenity materiálu. • Dynamické vzorkování – při tomto druhu vzorkování jsou odebírány dílčí vzorky z toku materiálu apod. Nejčastěji se tento postup váže na systematické vzorkování. Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Odběr – typy vzorkování Z hlediska soustavnosti vzorkování • stálé vzorkování – odběr vzorků z každého předloženého celku, se uplatňuje při kolísavé jakosti nebo při dlouhých časových intervalech mezi celky • kontrolní vzorkování – týká se těch částí vzorkovaného celku, které vzbuzují pochybnosti • občasné vzorkování – při ustálené jakosti celků, plynulé výrobě • orientační vzorkování – k získání předběžné informace o jakosti materiálu Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany 8
Dokumentace • Projekt prací • Plán vzorkování • Bezpečnostní plány • Pracovní deník • Odběrové protokoly Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Plán vzorkování • nezbytná součást odběru vzorku • účelem je naplánování praktického postupu s cílem vyloučení chyb z důvodu použití nevhodného postupu • příklad vzorkovacího plánu Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Konkrétní odběr • přípravná část – plán vzorkování, pracovníci, zařízení a pomůcky • vlastní odběr – v případě, že podmínky bezpečnosti práce a ochrany zdraví nejsou zajištěny, práce se nesmí zahájit • uchování vzorku a transport do laboratoře • protokol o odběru Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Volba vzorkovacího nástroje Konstrukce nástroje • skupenství a konzistence vzorku • možnost čištění nástroje (nebo vzorkování bez kontaminace) Materiál nástroje • chemické vlastnosti vzorku • požadavky na analýzu • mechanické vlastnosti nástroje • teplotní odolnost (horké vzorky, sterilizace) Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Materiály vzorkovacích nástrojů • polypropylen – nejlevnější materiál pro vzorkování méně agresivních materiálů, pro anorganickou analýzu ocel s nástřikem • nerezavějící ocel – spojuje dobré mechanické vlastnosti s určitou mírou chemické odolnosti • hliník • teflon Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Situace při vzorkování • vzorkování ve výrobním provoze - robustnější nástroje • vzorkování v laboratoři (z přinesených obchodních balení) • vzorkování v terénu - přenosné nástroje, často sestavené do souprav s transportním kufříkem Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany

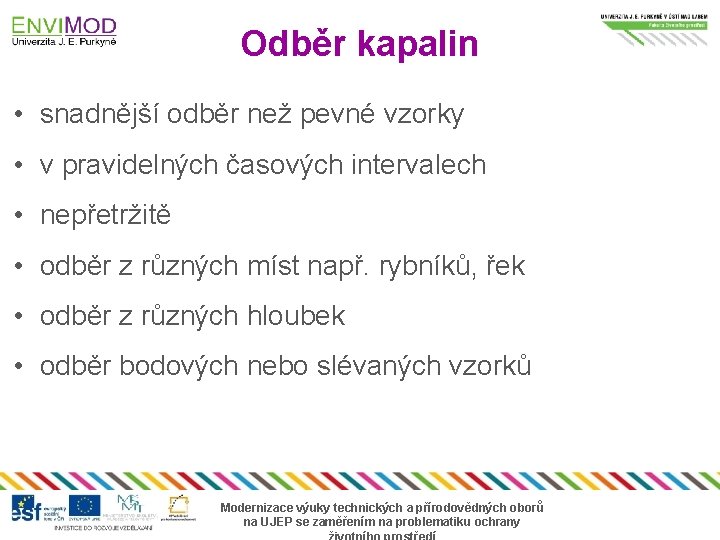

Odběr kapalin • snadnější odběr než pevné vzorky • v pravidelných časových intervalech • nepřetržitě • odběr z různých míst např. rybníků, řek • odběr z různých hloubek • odběr bodových nebo slévaných vzorků Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Příklady vzorkovacích nástrojů • Odběry vod z povrchových zdrojů, odběry kyselin, odběry organických kapalin a jiných kapalin včetně horkých. K charakteru odebírané kapaliny je potřeba přihlížet při volbě typu trubice. Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany

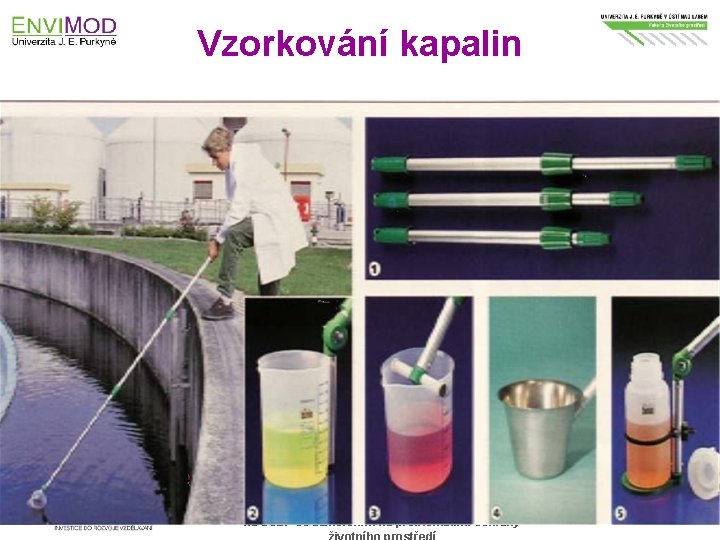

Vzorkování kapalin Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Vzorkování kapalin Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Vzorkování kapalin Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Odběr kapalin Zdroj: CD Technoprocur cz Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Odběr a analýza odpadní vody Stanovení NO 3 - a NH 4+, zdroj: CD Technoprocur cz Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Vakuová nasávací pumpička Zdroj: CD 2 THETA Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Vzorkování pevných vzorků Zdroj: CD 2 THETA Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Vzorkovací trubice s uzávěrem Zdroj: CD 2 THETA Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Trubkové vzorkovače Zdroj: CD 2 THETA Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Vzorkovač pro pasty Zdroj: CD 2 THETA Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Vzorkování ovzduší • pomocí kontejneru automatického imisního monitoringu • pomocí manuálních nebo poloautomatických kontejnerů • pomocí pasivních dozimetrů Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany

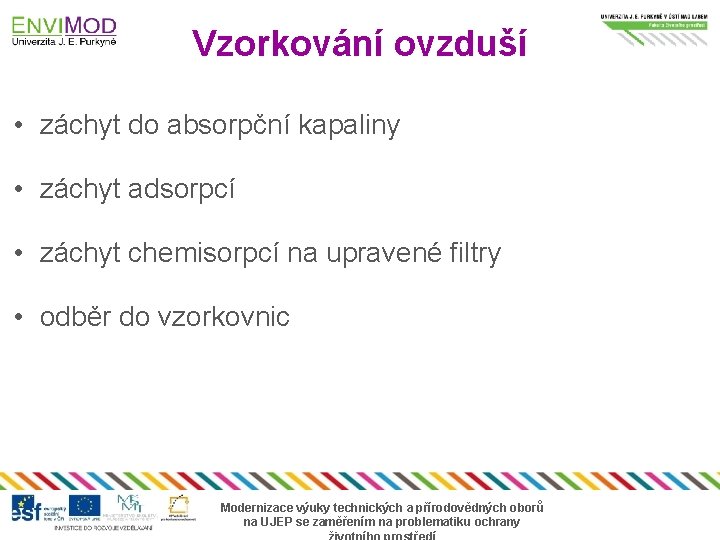

Vzorkování ovzduší • záchyt do absorpční kapaliny • záchyt adsorpcí • záchyt chemisorpcí na upravené filtry • odběr do vzorkovnic Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Vzorkování odpadů • popílky ze spalování uhlí • slévárenské písky • kaly z čistíren odpadních vod • zeminy a sutě • popeloviny ze spaloven odpadů • sedimenty z rybníků Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Odběr kovů Kovy nebo slitiny se vzorkují • mechanickým vrtáním • hoblováním • pilováním • stříháním Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Uchovávání vzorků • • skleněné vzorkovnice plastové vzorkovnice dobře uzavíratelné obaly obal nesmí kontaminovat vzorky (např. vyluhování skla alkalickými kapalinami, korozí kovových obalů) • použití přepravních boxů (teplota) Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Uchovávání vzorků Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Uchovávání vzorků Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
Uchovávání vzorků • některé typy vzorků nelze uchovávat neomezeně dlouhou dobu (NO 2 -) • nutnost konzervace • zvláštní pozornost je třeba věnovat i možné sorpci stopových složek na stěnách nádob (Ag) • omezit růst mikroorganismů (vzorky skladovat v lednici) Modernizace výuky technických a přírodovědných oborů na UJEP se zaměřením na problematiku ochrany
