Agenda Beginn: 10. 00 Uhr 1 - Begrüssung und Vorstellung der Teilnehmer (Joachim Kopf) 2 - Wissenswertes zu Auto. CAD Architecture 2016 (Gert Paulus) 3 - Neues in OCTAcad 2016 (Günther Schweyer, Reiner Beugel, Gert Paulus) 4 - Tipps und Tricks zu OCTAcad / Autocad Architecture 5 - Besprechung Ihrer Anregungen und Wünsche (Alle) „Wenn Sie 3 Softwarewünsche frei hätten? . . . “ Ende ca. 16. 00 Uhr
Anwesende User Werbe-Messebau Walbert-Schmitz Gmb. H & Co. KG Clemens Leppen __________________ Boy-Messebau Gmb. H Petra Urbach Diana Boy ___________________ Borgmann Ausstellungsbau und Design Gmb. H Petershagen _________________ Messebau Ebert Uwe Klittich Stefan Johne Philip Müller
Anwesende User Arburg Gmb. H + Co. KG Kai Armbruster Martin Appich ____________________ bluepool Gmb. H Klaus Bosler Erik Nordhoff ____________________ Messeprojekt Gmb. H Matthias Koch
Anwesende User Plan 3 Gmb. H Mario Wolf André Haseney Mario Denzer Daniel Oberst Mathias Wrobel ____________________ Screen and More Frau Wiebe Herr Gerdes Herr Nowak Herr Lanfers Frau Lechtermann _____________________ mac Messe-und Ausstellungscenter Service Gmb. H Ulrich Boemans Andreas Krebser Kevin Jost Katrin Himmelreich
Anwesende User Bässler Messebau Ralf Fehr Désirée Fehr Thomas Bässler Willi Gofron Thomas Fritz Hans-Dieter Bässler ____________________ DE Messebau Andrick de Witt Stefan Zahler ____________________ Messebau Leipzig Torsten Exner Jörg Schirmacher
Anwesende User Messebau Rappenglitz Florian Wider ____________________ Sinsheimer Messebau Mario Manthey ____________________ ASM Messeprofis AG Alexandra Tschanz Jan Winter ____________________ D+C International Gmb. H Stephan Lissner Franziska Berndt
Anwesende User Creativ Events Christian Reifeltshammer ____________________ Memo Steel Gmb. H Frank Burkhardt Ute Sommer Michael Nowak ____________________ Messebau Keck Gmb. H Olga Scheller Heidi Sauer Robin Holzhauer Josip Tufekcic Michael Saric
Anwesende User CAD-Dienstleistungen, Bärbel Elsner ____________________ D 4 Projekt Gmb. H Anett Kadner ____________________ Steiner + Partner Gmb. H Willibald Steiner ____________________ Grupp Messebau Valentina Hez
Anwesende User Stöhr & Sauer CAD. - Computersystem Gmb. H Reiner Beugel Gert Paulus ____________________ OCTANORM® France Glen Henschel ____________________ OCTANORM®-Vertriebs-Gmb. H Jens Frank Jasmin Meissinger Christian Haas Günther Schweyer Joachim Kopf
OCTAcad 2016 > OCTAcad 2016 ab sofort verfügbar > > Neue Entwicklung nur noch für OCTAcad 2016 In deutsch und englisch verfügbar > Für Auto. CAD Architecture 2016 > Ab Sofort auch zum Mieten
OCTAcad 2016 Ø Powerpoint unter: Ø ftp: //download. octanorm. com/User/OCTAcad 2016/
ADT 2016

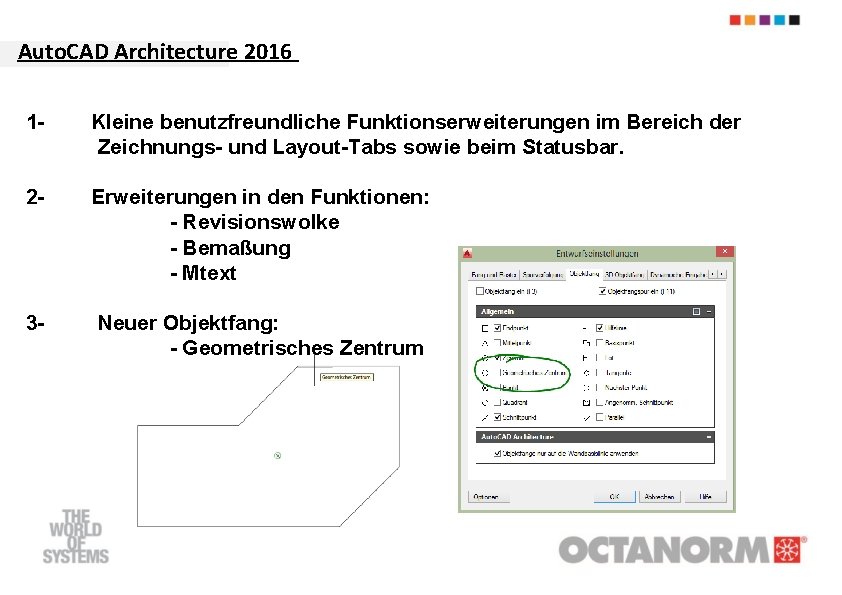

Auto. CAD Architecture 2016 1 - Kleine benutzfreundliche Funktionserweiterungen im Bereich der Zeichnungs- und Layout-Tabs sowie beim Statusbar. 2 - Erweiterungen in den Funktionen: - Revisionswolke - Bemaßung - Mtext 3 - Neuer Objektfang: - Geometrisches Zentrum
Auto. CAD Architecture 2016 4 - Performance Verbesserungen: - Der Auswahlsatz von Objekten wird beim Schieben und Kopieren nicht mehr ständig neu berechnet. (kein Ruckeln mehr im Verschiebevorgang) - Kein manuelles Regenerieren mehr trotz großer Zoom Schritte. 5 - Hilfreiches neues Tool: - Systemvariablen überwachen
Auto. CAD Architecture 2016 6 - Erweiterte Optionen für den PDF – Plotter - SHX Schriften werden im PDF auch als Schrift erkannt. - Hyperlinks und Lesezeichen können mit in den PDF Plott eingebunden werden.
Auto. CAD Architecture 2016 7 - Ersatz des internen Renderers - Der neue Renderer arbeitet auf der Basis des „Unbiased renderings“ - Es gibt wesentlich weniger Einstellmöglichkeiten - Die Steuerung der Belichtung bringt auch ohne Lichtquellen natürliche Resultate.
OCTAcad 2016
OCTAcad 2016 Neues auf der Datenbankseite Generell Sie sollten sich immer die Liesmich. TXT ansehen. So sehen Sie, was zwischen den einzelnen Releases gepatcht wurde oder welche Neuerungen und Änderungen hinzugekommen sind! Entweder direkt nach Fertigstellung der Installation oder später hier auf der Startseite.
OCTAcad 2016 Neues auf der Datenbankseite Wand Die Wand erhielt einen neuen Karteireiter, um ein Vorschaubild einer Wand anzuzeigen. Die zugeordneten Bilder werden im Datensatz der Wand im SQL Server gespeichert und beim Ex- u. Import berücksichtigt.

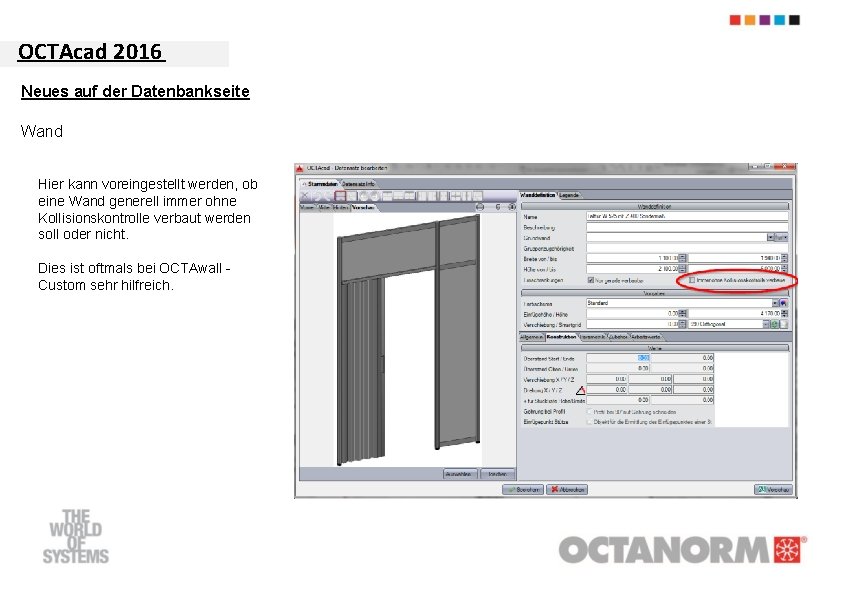

OCTAcad 2016 Neues auf der Datenbankseite Wand Hier kann voreingestellt werden, ob eine Wand generell immer ohne Kollisionskontrolle verbaut werden soll oder nicht. Dies ist oftmals bei OCTAwall - Custom sehr hilfreich.
OCTAcad 2016 Neues auf der Datenbankseite Systemgrundeinstellungen Hier steht der voreingestellte Programmbasispfad! Dieser kann durch ein Projektunterverzeichniss erweitert werden.
OCTAcad 2016 Neues auf der Datenbankseite Systemgrundeinstellungen Hier steht der voreingestellte Programmbasispfad! Dieser kann durch ein Projektunterverzeichniss erweitert werden.
OCTAcad 2016 Neues auf der Datenbankseite Systemgrundeinstellungen Mit Standardeinstellung des Projektverzeichnisses : C: BenutzerÖffentliche DokumenteOCTANORMOCTAcad16ProjektsProjektnummer 0815 Mit Projektunterverzeichnis: C: BenutzerÖffentliche DokumenteOCTANORMOCTAcad16Projekts 2015MusterkundeProjektnummer 0815 Parameter der Unterverzeichnisse: %Sys. Jahr%%Kunde%

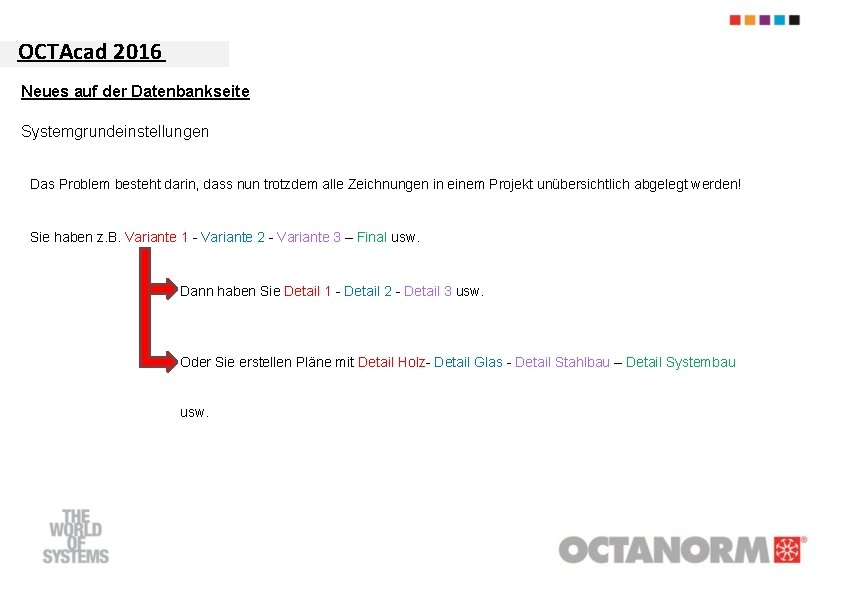

OCTAcad 2016 Neues auf der Datenbankseite Systemgrundeinstellungen Das Problem besteht darin, dass nun trotzdem alle Zeichnungen in einem Projekt unübersichtlich abgelegt werden!
OCTAcad 2016 Neues auf der Datenbankseite Systemgrundeinstellungen Das Problem besteht darin, dass nun trotzdem alle Zeichnungen in einem Projekt unübersichtlich abgelegt werden! DESHALB gibt es einen neuen Zeichnungsnummerngenerator!
OCTAcad 2016 Neues auf der Datenbankseite Systemgrundeinstellungen Das Problem besteht darin, dass nun trotzdem alle Zeichnungen in einem Projekt unübersichtlich abgelegt werden! Sie haben z. B. Variante 1 - Variante 2 - Variante 3 – Final usw. Dann haben Sie Detail 1 - Detail 2 - Detail 3 usw. Oder Sie erstellen Pläne mit Detail Holz- Detail Glas - Detail Stahlbau – Detail Systembau usw.

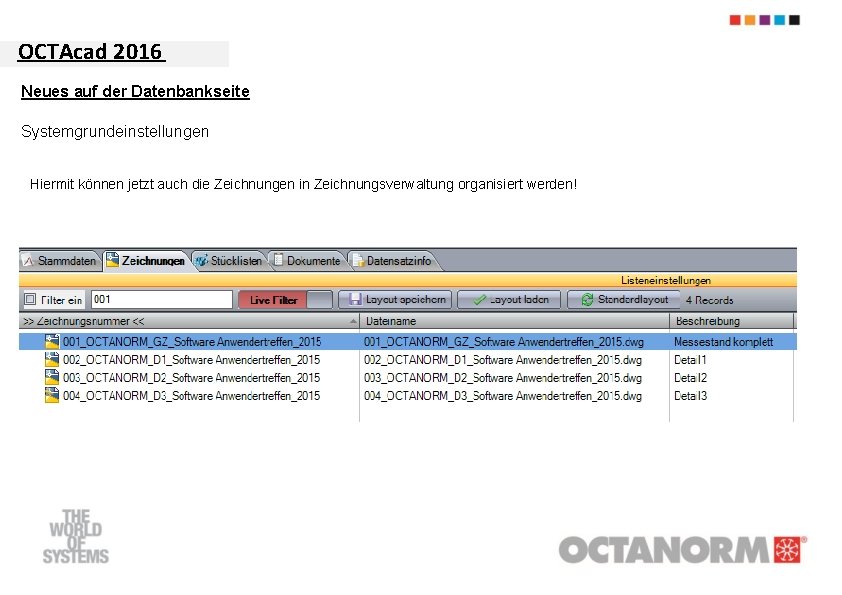

OCTAcad 2016 Neues auf der Datenbankseite Systemgrundeinstellungen Hiermit können jetzt auch die Zeichnungen in Zeichnungsverwaltung organisiert werden!
OCTAcad 2016 Neues auf der Datenbankseite Systemgrundeinstellungen Welche Einstellungen gibt es? Auswahlliste: Hier kann man für ein Auswahlmenü eigene Auswahlkriterien erstellen. So z. B. T 01 = Teilbereich 1 T 02 = Teilbereich 2 Oder ZG = Zeichnung gesamt GS = Glasdetailzeichnung TD = Tischlerdetailzeichnung SD = Systemdetailzeichnung Oder Unterschiedliche Entwurfsvarianten V 1 = Variante 1 V 2 = Variante 2 usw.
OCTAcad 2016 Neues auf der Datenbankseite Systemgrundeinstellungen Welche Einstellungen gibt es? Feldinhalt: Hier kann man aus einem Pulldown Menü Felder aus der Datenbank auswählen! ACHTUNG: Die Breite/Zeichenanzahl des Feldinhaltes beachten !
OCTAcad 2016 Neues auf der Datenbankseite Systemgrundeinstellungen Welche Einstellungen gibt es? Feste Zeichenkette: Kann ein Trennungszeichen zwischen den einzelnen Werten sein! Hierbei gilt darauf zu achten, keine Sonderzeichen zu verwenden! Z. B. : = ^ [ : * ? < > | / ] + $ = # & %
OCTAcad 2016 Neues auf der Datenbankseite Systemgrundeinstellungen Welche Einstellungen gibt es? Freier Eintrag: Erlaubt Ihnen das Eintragen eines freien Wortes oder gar Textes. ACHTUNG: Die Breite/Zeichenanzahl des Feldinhaltes beachten !
OCTAcad 2016 Neues auf der Datenbankseite Systemgrundeinstellungen Hiermit können jetzt auch die Zeichnungen in Zeichnungsverwaltung organisiert werden! Hier die Einstellung für unser Beispiel:
OCTAcad 2016 Neues auf der Datenbankseite Systemgrundeinstellungen Wo stellt man jetzt die neue Nummernsystematik ein? In der Projektverwaltung können Sie Ihre zuvor erstellte neue Nummernsystematik auswählen und ……
OCTAcad 2016 Neues auf der Datenbankseite Systemgrundeinstellungen Wo stellt man jetzt die neue Nummernsystematik ein? ……in der Zeichnungsverwaltung Ihre zuvor erstellte neue Nummernsystematik beim Anlegen einer neuen Zeichnung ergänzen!
OCTAcad 2016 Neues auf der Datenbankseite Systemgrundeinstellungen Wo stellt man jetzt die neue Nummernsystematik bei schon existierenden Projekten / Zeichnungen ein? Sie öffnen Ihr existierendes Projekt und wählen dort nun ebenfalls Ihr gewünschtes Profil der erstellten Nummersystematik. In der Zeichnungsverwaltung markieren Sie die zu ändernde Zeichnung und gehen übers Kontextmenü oder F 2 zum Bearbeiten des Zeichnungsdatensatzes. Hier gehen Sie auf „Bearbeiten“ und können nun in der erscheinenden Dialogbox Ihre Auswahl treffen!
OCTAcad 2016 Neues auf der Datenbankseite Neuer Stücklistenreport Reiner Beugel
OCTAcad 2016 Neues auf der Datenbankseite Neuer Reportdesigner Mit diesem neuen Designer Tool können sie sowohl bestehende Reports an Ihre Wünsche anpassen als auch neue Reports hinzufügen.
OCTAcad 2016 Feldliste Parameter des gewählten Elements
Pause
OCTAcad 2016 Neues im CAD Teil Neues Radialmenü Das Radialmenü dient der interaktiven Benutzerführung in einer Benutzeroberfläche. Hier am Beispiel einer Wand: Hier am Beispiel „Gitter“ Wenn Sie mit der Maus über das Gitter fahren, erhalten Sie das „Fastmenü“. Durch einen Klick mit der linken Maustaste erhalten Sie das eigentliche Radialmenü Durch Linksklick auf einen der Pfeile gelangen Sie in die Untermenüs.
OCTAcad 2016 Neues im CAD Teil Neues Radialmenü Wichtig: Die Systemvariable „Rollovertips“ steuert die Anzeige von mausabhängigen Quick. Infos, wenn der Mauszeiger über ein Objekt fährt: 0 Objekte mit maussensitiven Quick. Infos werden angezeigt 1 Objekte mit maussensitiven Quick. Infos werden nicht angezeigt
OCTAcad 2016 Wand Hier finden Sie ebenfalls einen neuen Karteireiter, um ein Vorschaubild einer Wand anzuzeigen. Wände, die mit Auto. CAD – Befehlen wie kopieren, spiegeln oder verschieben bearbeitet wurden, werden nun für die Stückliste korrekt ausgezählt. Des Weiteren erkennt OCTAcad auch automatisch, ob eine Wand geteilt oder verbunden werden muss. Bisher wurden beim Verbauen einer Wand Profile, die für die zu verwendende Einbauart (z. B. "Gebogen") im Artikelstamm nicht freigeschaltet waren, auch nicht eingefügt. Jetzt wird der Wandaufbau komplett erstellt und am Ende eine Meldung ausgegeben, das dieser Verwendungszweck nicht freigeschaltet ist. Wenn man die Meldung ignoriert, bleibt die Wand komplett erhalten.
OCTAcad 2016 Wand OCTAmax 350, OCTAwall Custom sowie Glashalter wurde in die Wanddatenbank mit aufgenommen. Hiermit lassen sich sehr schnell komplexe Konstruktionen verbauen.
OCTAcad 2016 Wand OCTAmax 350, OCTAwall Custom sowie Glashalter wurde in die Wanddatenbank mit aufgenommen. Hiermit lassen sich sehr schnell komplexe Konstruktionen verbauen.
OCTAcad 2016 Blende generelle Information Hinsichtlich der OCTAwall Custom und/oder Glashalter sollte man sich gängige Blendenkonfigurationen immer abspeichern, da hierbei alle eingestellten Parameter mitgesichert werden und die Einstellungen nicht jedes Mal aufs Neue erstellt werden müssen! Hier als Beispiel für eine OCTAwall Custom Blende mit 2, 5 m Höhe. Voreingestellt sind Parameter wie: Einfügehöhe Gesamthöhe Schattenfugen Höhe und Anzahl der einzelnen Ebenen usw.
OCTAcad 2016 Blende generelle Information Hinsichtlich der OCTAwall Custom und/oder Glashalter sollte man sich gängige Blendenkonfigurationen immer abspeichern, da hierbei alle eingestellten Parameter mitgesichert werden und die Einstellungen nicht jedes Mal aufs Neue erstellt werden müssen! Über diese beiden Buttons können Konfigurationen gespeichert und immer wieder geladen werden!
OCTAcad 2016 Neues in der Blende 1. Dekorverlauf Über dieses Pulldown Menü kann zwischen 3 Optionen bei Blenden mit einem Strukturverlauf entschieden werden: Ø Kein Dekor (bei einfarbigem Plattenmaterial) Ø Horizontaler Dekorverlauf Ø Vertikaler Dekorverlauf
OCTAcad 2016 Neues in der Blende 2. Neuer Karteireiter für „Kanten“ Mittels dieses neuen Karteireiters lässt sich für jede Kante eines quadratischen oder rechteckiges Blendenbrettes Kantenmaterial anbringen. Hierbei muss allerdings im Artikelstamm das benötigte Kantenmaterial hinterlegt worden sein!
OCTAcad 2016 Neues in der Blende 2. Neuer Karteireiter für „Bearbeiten“ Mittels dieses neuen Karteireiters lassen sich für jede Kante eines quadratischen oder rechteckiges Blendenbrettes eine Kantenbearbeitung zuweisen. Hierbei müssen allerdings in der Auswahlliste die benötigten Kantenbearbeitungsmöglichkeiten hinterlegt werden!
OCTAcad 2016 Neues in der Blende Wenn Sie nun von einer erstellten Blende eine Blendenabwicklung erstellen möchten, erhalten Sie in der erscheinenden Dialogbox 3 zusätzliche Optionen: Texthöhe Textabstand sowie In Volumenkörper konvertieren
OCTAcad 2016 Neues in der Blende Wenn Sie nun von einer erstellten Blende eine Blendenabwicklung erstellen möchten, erhalten Sie in der erscheinenden Dialogbox 3 zusätzliche Optionen: In Volumenkörper konvertieren, um verdeckte Linien als Strichpunktlinie anzeigen zu können! WICHTIG: Hierzu muss die Systemvariable „OBSCUREDLTYPE“ auf 1 oder/bis 11 gestellt werden. 1 -11 sind unterschiedliche Strichformen. Die Systemvariable „OBSCUREDCOLOR“ ändert die Farbe der Linie.

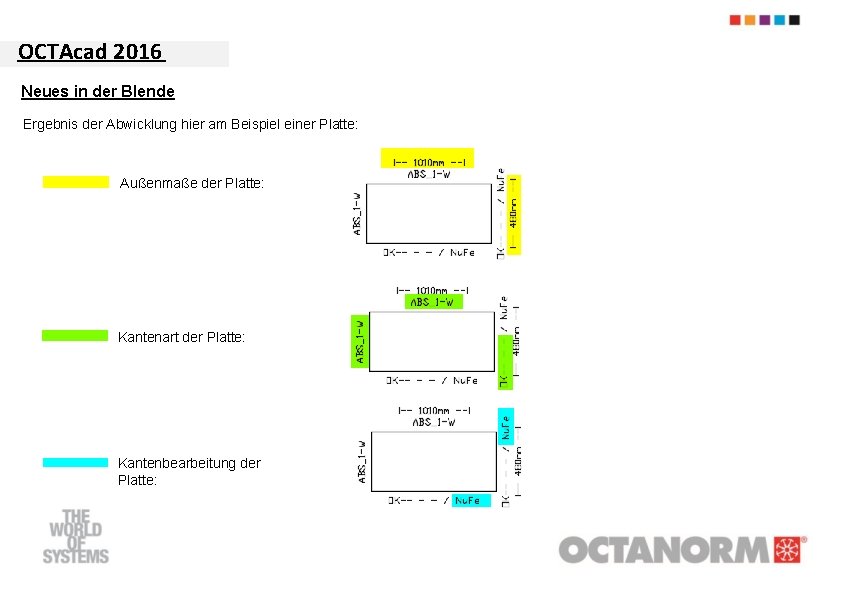

OCTAcad 2016 Neues in der Blende Ergebnis der Abwicklung hier am Beispiel einer Platte: Außenmaße der Platte: Kantenart der Platte: Kantenbearbeitung der Platte:
OCTAcad 2016 Neues in der Blende Ergebnis in der Stückliste:
OCTAcad 2016 Neues in der Blende Auf der Datenbankseite – Drucken der Stückliste gibt es einen neuen Stücklistenreport:
OCTAcad 2016 Neues in der Blende Ergebnis des Reports:
OCTAcad 2016 Kanten u. Bearbeitungswerte nachträglich editieren Über 2 neuen Schaltflächen können Sie bei Blenden nachträglich
OCTAcad 2016 Kanten u. Bearbeitungswerte nachträglich editieren Des Weiteren können Sie über diese Schaltflächen auch Fachböden / Thekenplatten sowie Drehtüren bearbeiten
OCTAcad 2016 Neues in der Blende Es gibt 2 neue Eckübergänge für spitze Ecken, bei denen jeweils nur eines der beiden Bretter eine Gehrung erhält und das andere entsprechend verlängert wird Bisher nicht editierbar! JETZT!
OCTAcad 2016 Profile können nun einfach mit einem Steuerelement jeweils in 15 0 Schritten visuell gedreht werden. Dies ist besonders bei asymmetrischen Profilen mehr als hilfreich.
OCTAcad 2016 Profile können zu einem anderen Profil hin verlängert werden. z. B.
OCTAcad 2016 Profile können zu einem anderen Profil hin verlängert werden. Oder:
OCTAcad 2016 Poster können nun auch an runden Wänden platziert werden.
OCTAcad 2016 Bibliothek Man kann mit Strg-C im Auto. CAD selektierte Elemente (mit oder ohne Basispunkt) in unsere Bibliothek mit STRG-V einfügen. Der Blockname wird hierbei auf "Auto" gesetzt. Dasselbe kann auch per Drag & Drop auf die Blockliste in der Bibliothekspalette erfolgen. Strg-C ODER: Drag´n Drop
OCTAcad 2016 Zeichnung im Web Browser öffnen Jetzt werden Profile auch in der komplexen Form im Web Browser angezeigt
Themenwünsche Walbert und Schmitz - Weiterentwicklung - was ist geplant - wird Architecture von Autodesk noch weiterentwickelt und wenn nicht, wie stellt sich Octacad hier auf? - Sind bei der Bibliothek weitere Entwicklungen geplant? - Projektplaner - wie ist die Resonanz und was kommt hier noch? - Updatezwang - warum kann ich nicht ein Octacad 16 mit Acad 15 laufen lassen - Hintergrund: Oftmals sind die Acad Versionen grottenschlecht und dann habe ich den Stress mit einer schlechten Acad Version, will aber bei Octacad alle neuen Funktionen nutzen
Themenwünsche Borgmann - Zukunft von Auto. CAD Architecture und OCTAcad (bleibt Grundprogramm mit Auto. CAD-Kernel, auch wenn Autodesk Revit Architecture weiterpusht? ) Messebau Ebert - Verbesserungswunsch bei Stabilität in der Anwendung (Systemabstürze) - Verknüpfung von Octa Design und Octacad erwünscht - Octacad Biliothek sollte bitte mal aufgewertet werden, zu wenige uns sehr veraltete Pictogramme (Menschen, Pflanzen, keine Fahrzeuge, etc. pp.
Themenwünsche CCC Gmb. H - Neuerungen OCTAcad 15 - Video-Animation - neue Messe-Richtlinien (z. B. Statik) - Rendering (Materialien, Licht setzen)

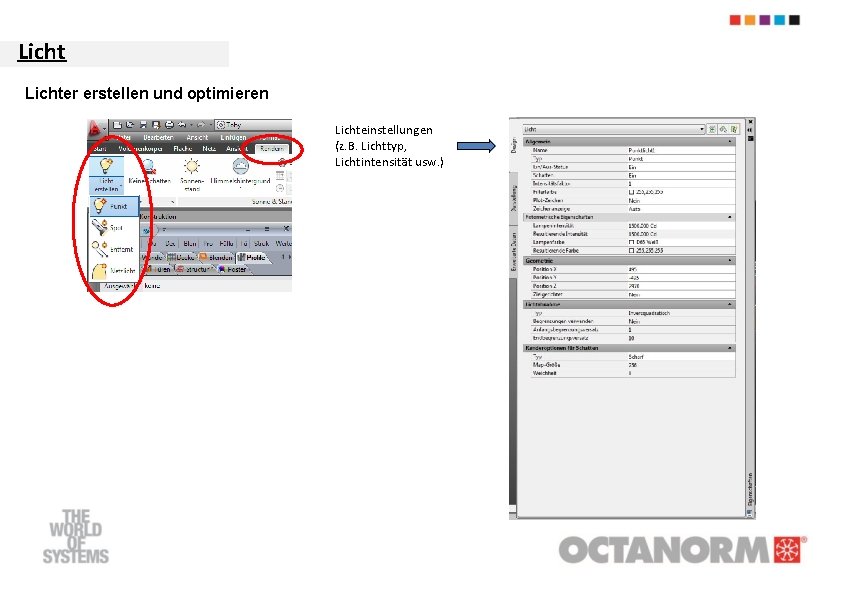

Licht Lichter erstellen und optimieren Lichteinstellungen (z. B. Lichttyp, Lichtintensität usw. )
Licht Lichter erstellen und optimieren Szene ohne Beleuchtung – nur Grundausleuchtung von Autocad!
Licht Lichter erstellen und optimieren Omnilicht mit Lichtintensität 500 Cd
Licht Lichter erstellen und optimieren Omnilicht mit Lichtintensität 1500 Cd

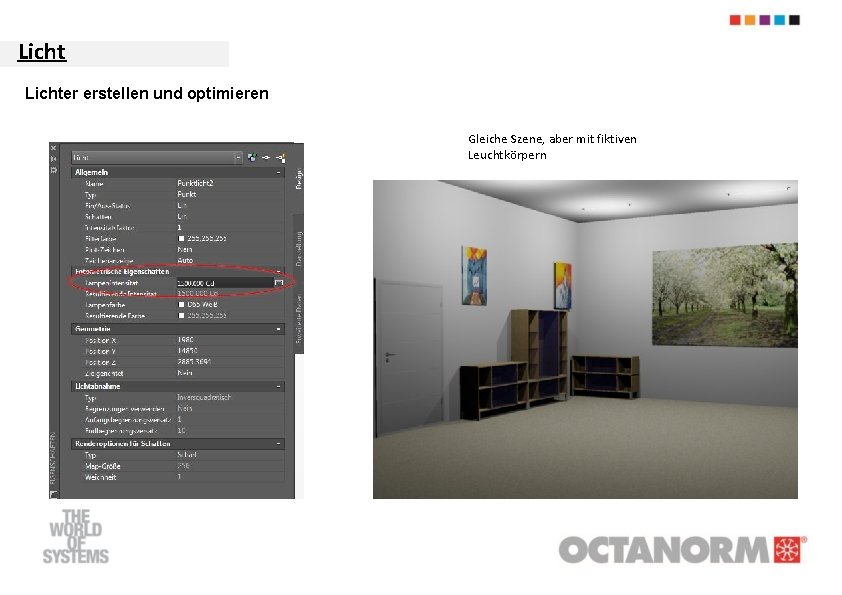

Licht Lichter erstellen und optimieren Gleiche Szene, aber mit fiktiven Leuchtkörpern
Licht Lichter erstellen und optimieren Materialien-Browser
Licht Lichter erstellen und optimieren Gleiche Szene, aber mit fiktiven Leuchtkörpern

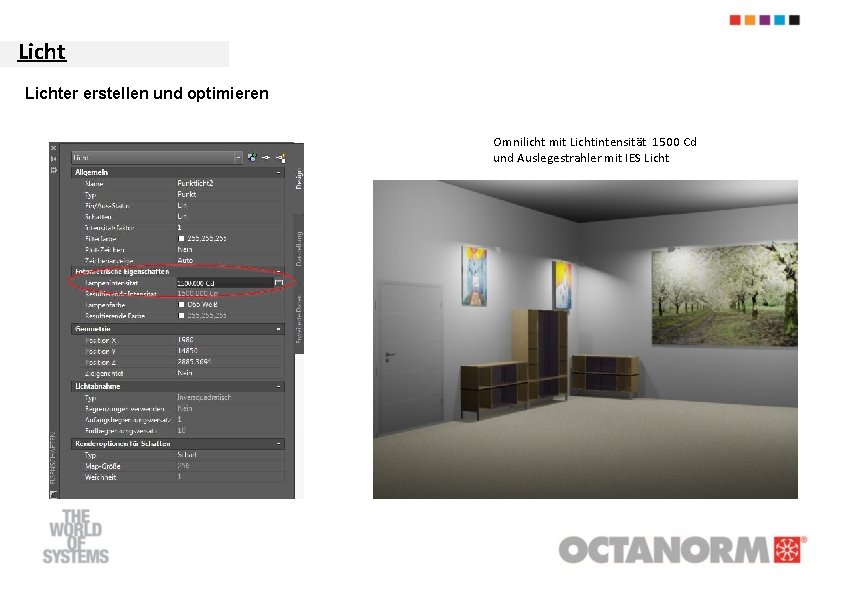

Licht Lichter erstellen und optimieren Omnilicht mit Lichtintensität 1500 Cd und Auslegestrahler mit IES Licht
Licht Lichter erstellen und optimieren Omnilicht mit Lichtintensität 1500 Cd und Auslegestrahler mit IES Licht sowie IES Licht blau in der Vitrine
Licht Lichter erstellen und optimieren Omnilicht mit Lichtintensität 1500 Cd und “Schatten ein”
