Ochrany proti přepětím Ing. Jaroslav Bernkopf Montér elektrických instalací 1

Ochrany proti přepětím Osnova Přepětí • Definice • Rozdělení • atmosférické • spínací • od výbojů statické elektřiny • Ochrana před bleskem • účinky blesku • vnější ochrana • vnitřní ochrana • zóny ochrany před bleskem • stupně ochrany před přepětím Montér elektrických instalací 2

Ochrany proti přepětím Definice Přepětí je napětí, které přesahuje nejvyšší přípustnou hodnotu provozního napětí. Montér elektrických instalací 3

Ochrany proti přepětím Rozdělení přepětí • atmosférické vznikají obvykle od úderu blesku • spínací vznikají spínáním induktivních a kapacitních zátěží • od výbojů statické elektřiny vznikají třením syntetických oděvů, potahů, koberců Montér elektrických instalací 4

Ochrany proti přepětím Blesk Účinky blesku • elektrické – poškození zdraví nebo zabití, poškození elektrických a elektronických zařízení • tepelné – zapálení objektů, předmětů, spálení člověka • mechanické – deformace svodu, destrukce předmětů • jiskření – zapálení hořlavých látek • elektromagnetické – rušení elektrických a elektronických zařízení Montér elektrických instalací 5

Ochrany proti přepětím Blesk Účinky blesku Montér elektrických instalací 6

Ochrany proti přepětím Blesk Účinky blesku Montér elektrických instalací 7

Ochrany proti přepětím Blesk Účinky blesku Montér elektrických instalací 8

Ochrany proti přepětím Blesk Vnější ochrana Chrání objekty před úderem blesku. Hromosvod • jímací soustava (tyče, hroty, vedení) • svody • zemniče (uzemnění) Montér elektrických instalací 9

Ochrany proti přepětím Blesk Montér elektrických instalací 10

Ochrany proti přepětím Blesk Stožár antény je nejvyšším bodem soustavy, což je velmi nevhodné. Lepší je chránit citlivá zařízení (nástřešák, anténu) oddáleným hromosvodem. Montér elektrických instalací 11

Ochrany proti přepětím Blesk Lepší je chránit citlivá zařízení oddáleným hromosvodem. svod Chráněné zařízení Montér elektrických instalací 12

Ochrany proti přepětím Blesk Vnitřní ochrana Chrání vnitřní zařízení proti • proudu blesku • elektrickému a magnetickému poli Montér elektrických instalací 13

Ochrany proti přepětím Blesk Prostředky vnitřní ochrany • vyrovnání potenciálu pospojování vodivých soustav – vodovod, plynové potrubí, topení, klimatizace – přes lištu vyrovnání potenciálu a spojení se základovým zemničem • přepěťové ochrany jiskřiště, bleskojistky, varistory, supresorové diody Montér elektrických instalací 14

Ochrany proti přepětím Blesk Zóny ochrany před bleskem (LPZ – Lightning Protection Zone = dříve ZBO – Zóna Bleskové Ochrany) • Zóna LPZ 0 A venkovní prostor nechráněný proti blesku • Zóna LPZ 0 B venkovní prostor chráněný proti blesku • Zóna LPZ 1 vnitřní prostor budovy • Zóna LPZ 2 vnitřní prostor uvnitř LPZ 1, např. počítačový sál • Zóna LPZ 3 kovová pouzdra spotřebičů Montér elektrických instalací 15

Ochrany proti přepětím Blesk Zóny ochrany před bleskem Montér elektrických instalací 16

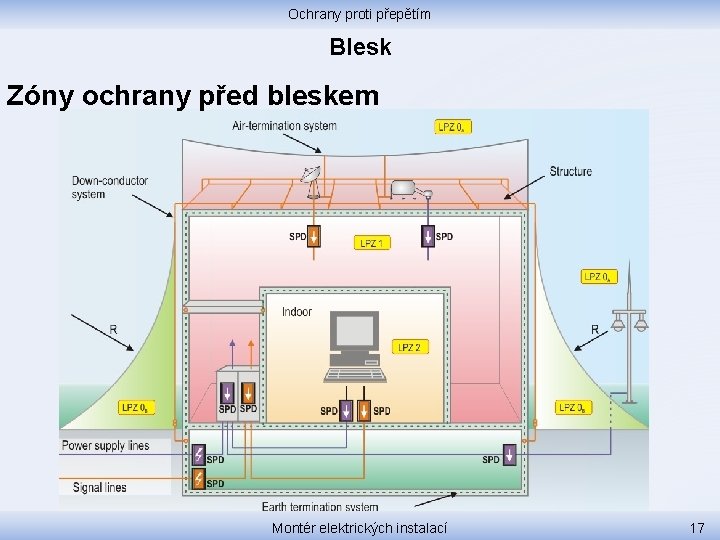

Ochrany proti přepětím Blesk Zóny ochrany před bleskem Montér elektrických instalací 17

Ochrany proti přepětím Blesk Stupně ochrany před bleskem Na přechodech mezi zónami ochrany se instalují tři stupně ochrany před přepětím. Montér elektrických instalací 18

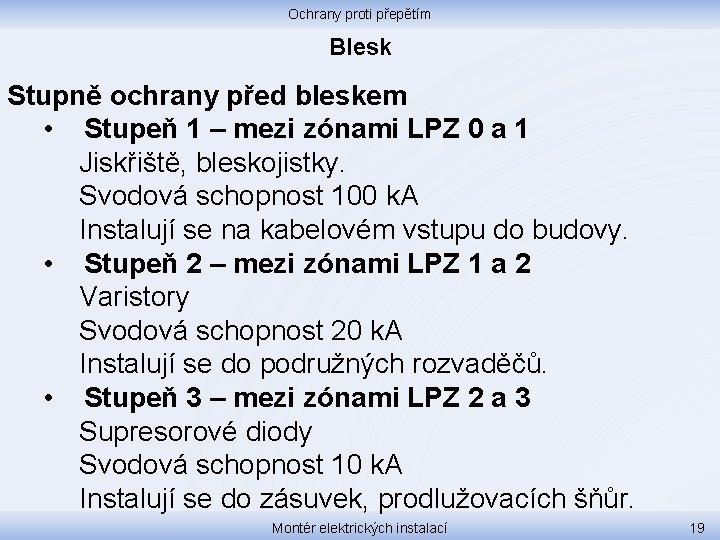

Ochrany proti přepětím Blesk Stupně ochrany před bleskem • Stupeň 1 – mezi zónami LPZ 0 a 1 Jiskřiště, bleskojistky. Svodová schopnost 100 k. A Instalují se na kabelovém vstupu do budovy. • Stupeň 2 – mezi zónami LPZ 1 a 2 Varistory Svodová schopnost 20 k. A Instalují se do podružných rozvaděčů. • Stupeň 3 – mezi zónami LPZ 2 a 3 Supresorové diody Svodová schopnost 10 k. A Instalují se do zásuvek, prodlužovacích šňůr. Montér elektrických instalací 19

Ochrany proti přepětím Blesk Je nutno dodržet předepsané minimální vzdálenosti mezi jednotlivými stupni. Dříve se doporučovalo, aby vzdálenost mezi stupni 1 a 2 byla minimálně 10 m, mezi stupni 2 a 3 minimálně 5 m. Moderní elektronicky řízené ochrany umožňují zmenšit vzdálenosti mezi stupni. Některé firmy umožňují umístit všechny stupně ochrany těsně za sebou. Nebo dokonce slučují více stupňů ochrany do jednoho přístroje. Montér elektrických instalací 20

Ochrany proti přepětím http: //diskuse. elektrika. cz/index. php/topic, 17344. 0. html Příklad vnitřního pospojování Montér elektrických instalací 21

Ochrany proti přepětím EPS HOP – ekvipotenciální svorkovnice hlavního ochranného pospojování Pro připojení kulatých a plochých vodičů a kabelových ok v systému hlavního ochranného pospojování Montér elektrických instalací 22

Ochrany proti přepětím Video Ochrana před bleskem https: //www. youtube. com/watch? v=b. LDYt 2 Vr 3 n. I&utm_source=sendinblue&utm_campaign=brezen_covic-19&utm_medium=email Montér elektrických instalací 23
