OCENA RIZIKA Uputstvo za izradu seminarskih radova Asis

OCENA RIZIKA Uputstvo za izradu seminarskih radova Asis. Žarko Mišković dipl. inž. maš. 1

DEFINICIJE 2

MEHANIČKE OPASNOSTI 3

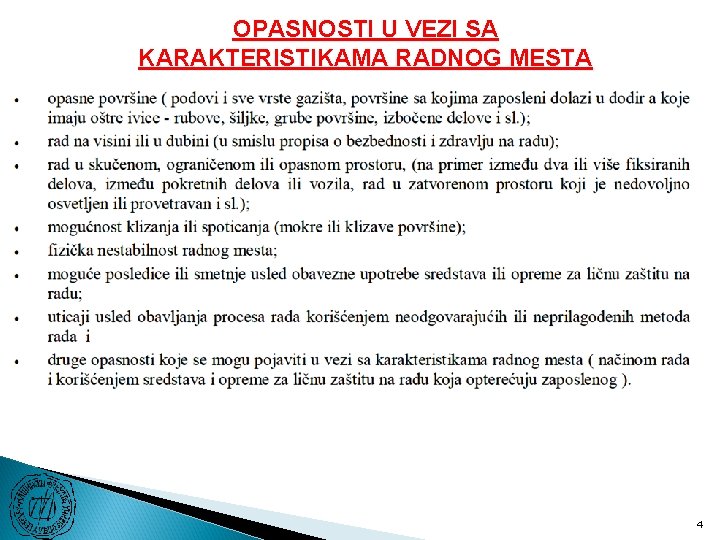

OPASNOSTI U VEZI SA KARAKTERISTIKAMA RADNOG MESTA 4

OPASNOSTI USLED KORIŠĆENJA ELEKTRIČNE ENERGIJE 5

ŠTETNOSTI USLED PROCESA RADA 6

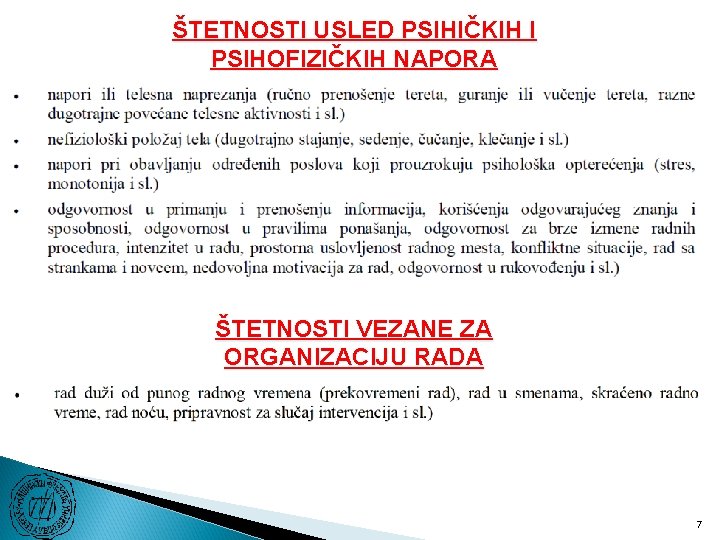

ŠTETNOSTI USLED PSIHIČKIH I PSIHOFIZIČKIH NAPORA ŠTETNOSTI VEZANE ZA ORGANIZACIJU RADA 7

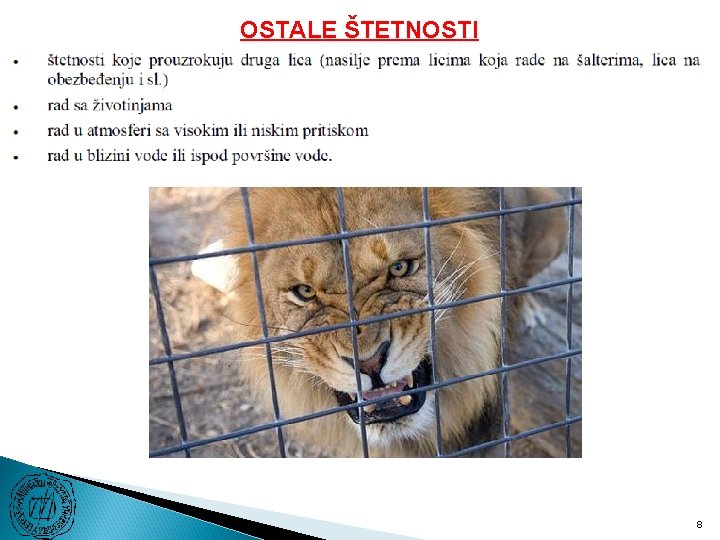

OSTALE ŠTETNOSTI 8

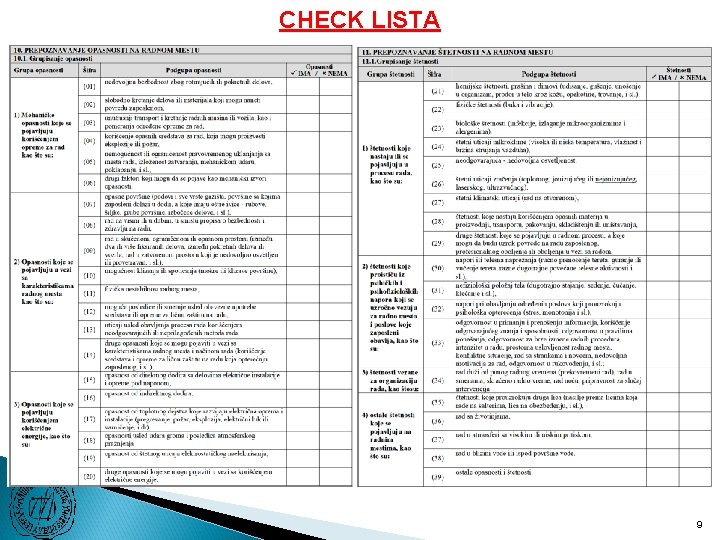

CHECK LISTA 9

PRIMENA SINGAPURSKOG MODELA (3 x 3) ZA OCENU RIZIKA R – rizik V – verovatnoća nastanka povrede na radu T – posledica težine povrede na radu 10

NIVOI VEROVATNOĆE I NJIHOV OPIS 11

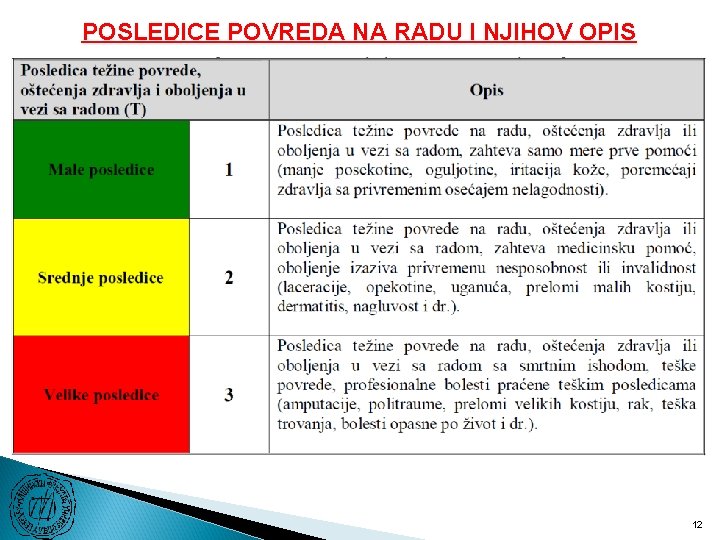

POSLEDICE POVREDA NA RADU I NJIHOV OPIS 12

MATRIČNI MODEL PROCENE RIZIKA 13

NA OSNOVU PRETHODNO NAVEDENOG VRŠI SE KLASIFIKACIJA I KARAKTERIZACIJA RIZIKA 14

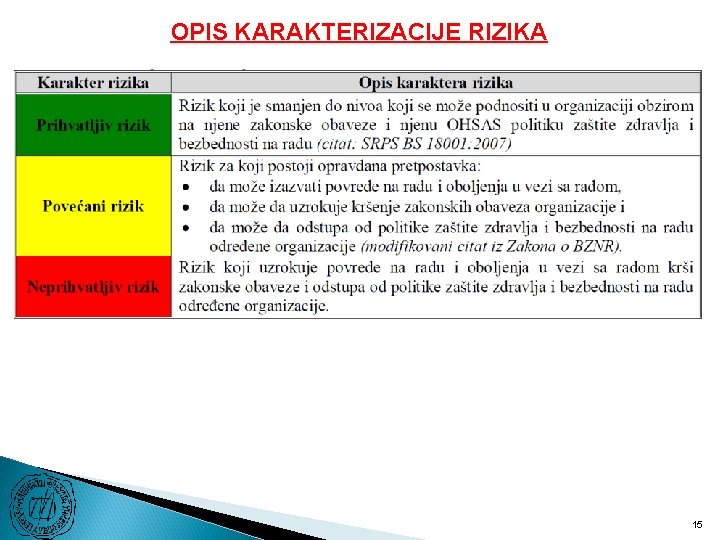

OPIS KARAKTERIZACIJE RIZIKA 15

ZAŠTITNE MERE R 1 Zanemarljivo mali rizik R 2 Vrlo mali rizik , R 3 Mali rizik R 4 Srednji rizik 16

R 6 Veliki rizik R 9 Vrlo veliki rizik 17

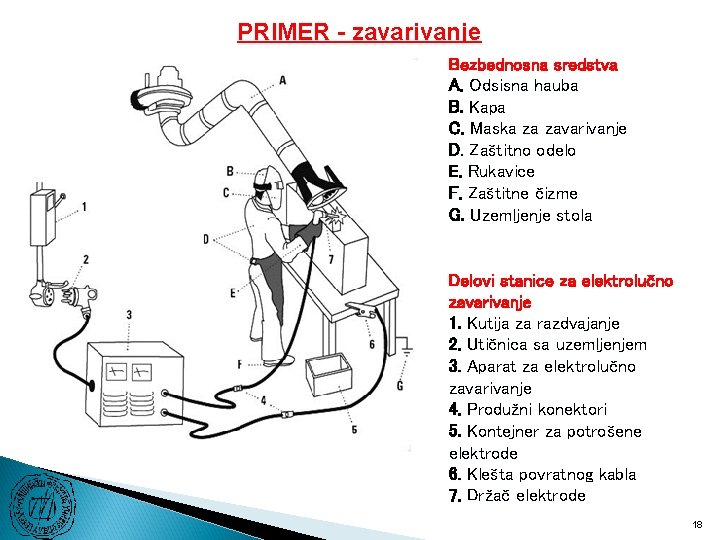

PRIMER - zavarivanje Bezbednosna sredstva A. Odsisna hauba B. Kapa C. Maska za zavarivanje D. Zaštitno odelo E. Rukavice F. Zaštitne čizme G. Uzemljenje stola Delovi stanice za elektrolučno zavarivanje 1. Kutija za razdvajanje 2. Utičnica sa uzemljenjem 3. Aparat za elektrolučno zavarivanje 4. Produžni konektori 5. Kontejner za potrošene elektrode 6. Klešta povratnog kabla 7. Držač elektrode 18

OPIS RADA - Član 5 Pravilnika o načinu i postupku procene rizika na radnom mestu i radnoj okolini Proces elektrolučnog zavarivanja vrši se u građevinskom objektu koji je sagrađen od čvrstog građevinskog materijala u mašin-bravarskoj radionici na stalnom mestu za zavarivanje. Zavarivanje se vrši klasičnim aparatom za zavarivanje strujom od 30 -75 A, korišćenjem klasičnih elektroda raznih dimenzija u zavisnosti od predmeta koji se vari. Zavarivanje se vrši na radnom stolu koji je sagrađen od metala i uzemljen je. Utikač aparata za zavarivanje postavlja se u utičnicu sa uzemljenjem a ona je spojena na razvodnu kutiju za razdvajanje. Primarni deo kabla za zavarivanje je preseka 3 X 2, 5 mm sa trostrukom izolcijom. Sekundarni deo instalacije aparata nastavlja se produžnim konektorima. Iznad radnog stola za zavarivanje postavljena je odsisna hauba za odvođenje gasova, dimova, para i drugih isparenja koje nastaju u procesu zavarivanja. Hauba je pomična po visini i dužini radne površine. Poslovi zavarivanja obavljaju se samo u prepodnevnoj smeni i obavlja ih samo jedan radnik a po potrebi posla poslove mogu obavljati dva radnika. Ne postoji dizalica za podizanje teških predmeta na radni sto. Prostorija je pravilno osvetljena fluoroscentnom rasvetom 350 Lx, a el. instalacija sa kablovima položenim na omalterisanim zidovima. Grejanje prostorije je obezbeđeno preko radijatora - centralno grejanje. 19

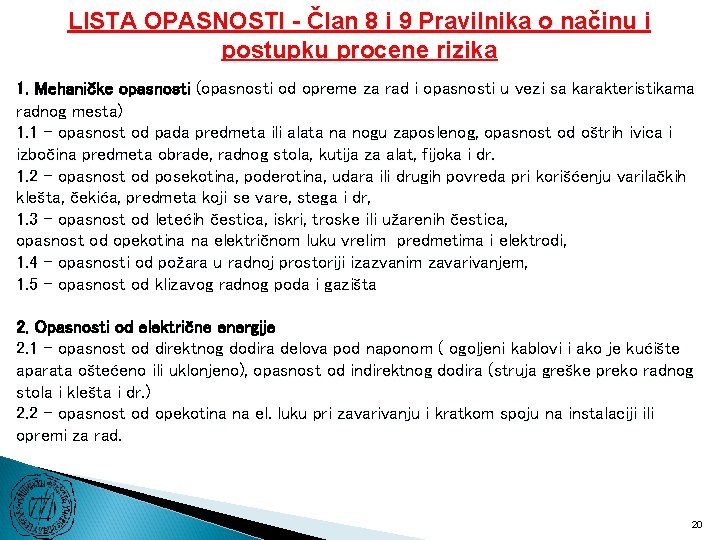

LISTA OPASNOSTI - Član 8 i 9 Pravilnika o načinu i postupku procene rizika 1. Mehaničke opasnosti (opasnosti od opreme za rad i opasnosti u vezi sa karakteristikama radnog mesta) 1. 1 - opasnost od pada predmeta ili alata na nogu zaposlenog, opasnost od oštrih ivica i izbočina predmeta obrade, radnog stola, kutija za alat, fijoka i dr. 1. 2 - opasnost od posekotina, poderotina, udara ili drugih povreda pri korišćenju varilačkih klešta, čekića, predmeta koji se vare, stega i dr, 1. 3 - opasnost od letećih čestica, iskri, troske ili užarenih čestica, opasnost od opekotina na električnom luku vrelim predmetima i elektrodi, 1. 4 - opasnosti od požara u radnoj prostoriji izazvanim zavarivanjem, 1. 5 - opasnost od klizavog radnog poda i gazišta 2. Opasnosti od električne energije 2. 1 - opasnost od direktnog dodira delova pod naponom ( ogoljeni kablovi i ako je kućište aparata oštećeno ili uklonjeno), opasnost od indirektnog dodira (struja greške preko radnog stola i klešta i dr. ) 2. 2 - opasnost od opekotina na el. luku pri zavarivanju i kratkom spoju na instalaciji ili opremi za rad. 20

3. Štetnosti od zračenja (nejonizujuće) 3. 1 - svetlosno zračenje 3. 2 - toplotno zračenje ( infracrveno) 3. 3 - ultravioletno zračenje 4. Hemijske štetnosti 4. 1 - hemijske štetnosti - gasovi, dimovi i pare zavise od obloženih elektroda, sastava materijala koji se vari, zaštitnih prevlaka ili boja na materijalu kao i naslage na materijalu opremi koja je korištena u proizvodnim pogonima. To su obično nitrozni gasovi - oksidi azota koji nastaju usled visokih temperatura električnog luka, otrovan ugljen monoksid i zagušljivac ugljen dioksid. Iz obloga elektrode oslobađaju se aerosoli gvožđa, oksidi titana i mangana, kao i dioksidi mangana i silicijuma. Iz boja ili prevlaka protiv korozije, ako se nalaze na materijalu koji se vari, obično se izdvajaju dimovi kadmijuma, cinka olova, nikla i hroma. Primarna je toksičnost ovih materija ali nije beznačajna opasnost od smanjenog procenta kiseonikas u prostoru oko zavarivača i pojava ozona izazvanog elektrićnim lukom. 5. Fizičke štetnosti 5. 1 - buka od opreme za zavarivanje, brušenje, udara po materijalima i buka od okolnih radnih mesta 21

6. Mikroklima 6. 1 - temperatura - visoka ili niska, vlažnost vazduha, brzina strujanja vazduha 7. Osvetljenost 7. 1 - prejaka ili nedovoljna definisana kao količina svetlosti koja pada na radnu površinu, 8. Štetnosti koje proističu iz fizioloških napora 8. 1 štetnosti pri podizanju teških predmeta koji se vare na radnu površinu stola, pri podizanju i prenošenju aparata za zavarivanje, nefiziološkog položaja tela pri zavarivanju specifičnih predmeta (dugo stajanje, klečanje, rad sa podignutim rukama iznad glave i dr. ) 22

OPASNOSTI I ŠTETNOSTI POSLEDICE POSTOJEĆIH OPASNOSTI I ŠTETNOSTI 1. 1. prelomi kostiju, prignječenja i dr. - posledice opasne 1. 2 prikleštenje šake, posekotine, poderotine - posledice neznatne 1. 3 opekotine, povrede očiju, posledice opasne 1. 4 opekotine, gušenja zbog produkata sagorevanja - posledice opasne 1. 5 padovi u istoj ravni prelomi kostiju, kontuzije - posledice opasne 2. 1 udar struje - posledice opasne 2. 2 opekotine šake ili lica - posledice opasne 3. 1 jak bljesak dovodi do zaslepljenja i zableštavanja. Veoma česta zaslepljenja mogu oštetiti očno dno, - posledice opasne 3. 2 oštećenja kože i očiju - posledice opasne 3. 3 4. 1 najopasnije i štetno deluje na oči i kožu , prekomerno izlaganje kože UV zračenju dovodi do preranog starenja kože i rizika od malignih oboljenja. Izaziva akutno oboljenje očiju - u vidu pečenja i "peska" u očima, suzenja i bolova - posledice opasne bronhitis i druga oboljenja disajnih organa - posledice opasne 5. 1 oštećenje sluha - zavisno od nivoa buke - posledice opasne 6. 1 7. 1 prhlade, pad imuniteta i druga oboljenja, posledice u zavisnosti od postojećih uslova naprezanje čula vida i povećana opasnost od povreda - posledice neznatne 8. 1 oboljenja koštano mišićnog sistema - posledice opasne 23

ANALIZA RIZIKA OPASNOST I ŠTETNOST OPIS OPASNOSTI VEROVATNOĆA POSLEDICE 1. 1 2 2 R 4 – srednji rizik 1. 2 1. MEHANIČKE OPASNOSTI 1. 3 1. 4 1. 5 2. OPASNOSTI OD EL. ENER. 3. ŠTETNOSTI OD ZRAČENJA 2. 1 2. 2 3. 1 3. 2 3. 3 4. HEMIJSKE ŠTETNOSTI 4. 1 5. FIZIČKE ŠTETNOSTI 5. 1 6. MIKROKLIMA 6. 1 7. OSVETLJENOST 7. 1 8. FIZIOLOŠKI NAPORI 8. 1 NIVO RIZIKA Koristiti matricu sa slajda 13! 2 x 2=4 (R 4) 24

ZAŠTITNE MERE a) održavanje opreme za zavarivanje i lokalne i opšte ventilacije u prostoriji u kojoj se vrši proces zavarivanja: provera da li se vrše redovni pregledi opreme, da li se otklanjaju kvarovi i smetnje na opremi, da li se vrši zamena dotrajalih delova, da li se električne instalacije na koje se priključuje oprema za zavarivanje redovno pregleda i ispituje, da li je sistem zaštite na el. instalacijama pouzdan, da li se vodi evidencija o održavanju opreme i instalacija. b) obezbeđivanje propisanih uslova za bezbedan i zdrav rad - stalna mesta za zavarivanje moraju da imaju lokalnu ventilaciju, odnosno odvođenje gasova, dimova, para i aerosola na mestu nastajanja i paravane - ograde od nezapaljivih materijala da proces zavarivanja ne ugrožava druga radna mesta u radionici, - radni sto za zavarivanje mora da bude prilagođen za radne operacije zavarivanja, - buka do 85 d. B(A), - visina prostorije > od 3 m, površina slobodnog prostora > od 2 m 2 po jednom radniku, zapremina vazduha po jednom radniku > od 12 m 3 - širina glavnog transportnog puta u radionici mora biti =>180 cm, sporedni prolazi => 100 cm. , a ako se u radionicu kreću transportna sredstva putevi moraju biti širi 80 cm od transportnog sredstva odnosno najšireg elementa koji se prevozi. 25

c) osposobljavanje zavarivača Zbog veoma velikog broja opasnosti i štetnosti pri elektolučnom zavarivanju i specifičnosti rizika neophodno je u potpunosti prilagoditi osposobljavanje specifičnostima radnog mesta. Praktično osposobljavanje zavarivača od izuzetnog je značaja. Zavarivači moraju biti obučeni iz materije zaštite od požara. d) sredstva i oprema za ličnu zaštitu na radu za zavarivača - Radno odelo bez mažetni i preklopa u koje mogu dospeti varnice ili užarene čestice metala - Zaštitne cipele (Z. B 1. 300) - Zaštitne kožne rukavice (Z. B 1. 023) - Radna kapa, - Kožna kecelja (Z. B 1. 006) - Podkolenica - kožna (Z. B 1. 070) - Zaštitna maska za el. varice (Z. B 1. 030) 26

- Pri elektrolučnom zavarivanju najpodesniji je naglavni štitnik za elektrolučno i gasno zavarivanje i rezanje metala sa automatskim zatamnjenjem i mikro senzorima (EN 175: 1997) - Zaštitne kožne rukavice Z. B 1. 023 - duge sa mažetnama i pet prstiju - rukavice za zavarivače. - Zaštitna stakla za zavarivanje SRPS Z. B 1. 250 - tamna stakla za gasno i elektrolučno varenje izrađuju se sa zasenjenjima od broja 3 do broja 14 i primenjuju se u zavisnosti od vrste radova i struje kojom se vrši zavarivanje - Zasenjenje br. 3 - pri tvrdom lemljenju i pomoćnim radovima pri tačkastom elektrolučnom varenju; - Zasenjenje br. 4 i 5 - pri lakom gasnom varenju (tvrdo lemljenje, varenje lakih metala i metaliziranje); - Zasenjenje br. 6 - pri svim gasnim varenjima i rezanjima i elektrolučnom varenju do 30 ampera; - Zasenjenje br. 7 i 8 - pri elektrolučnom varenju preko 30 do 75 ampera; - Zasenjenje br. 9 i 10 - pri elektrolučnom varenju preko 75 do 200 ampera; - Zasenjenje br. 11 i 12 - pri elektrolučnom varenju preko 200 do 400 ampera; - Zasenjenje br. 13 i 14 - pri elektrolučnom varenju preko 400 ampera. 27

e) predhodni i periodični lekarski pregledi zavarivača Predhodni, odnosno periodični lekarski pregledi zavarivača vrše se po Pravilniku o predhodnim i periodičnim pregledima. Obuhvat pregleda zavisi od postojećih rizika na radnom mestu i radnoj okolini. Napomena: Ovo je samo primer procene rizika na radnom mestu – za PRAVU PROCENU RIZIKA potrebno mnogo više podataka!!! 28
