OBVOD STŘÍDAVÉHO PROUDU S ODPOREM

Děje v elektrických obvodech se střídavým proudem ovlivňují vlastnosti obvodových prvků, jimiž mohou být např. rezistory, cívky a kondenzátory. Jednotlivé prvky střídavého obvodu charakterizují jejich parametry: rezistor - odpor R, cívku - vlastní indukčnost L, kondenzátor - kapacita C.

Obvod střídavého proudu s odporem u, i V G A 0 G - generátor střídavého proudu R - rezistor s odporem R A, V - ampérmetr, voltmetr t

Obvod střídavého proudu s odporem u, i V G A 0 Je-li obvod připojen ke zdroji střídavého napětí, prochází ním střídavý proud. t

Obvod střídavého proudu s odporem u, i V G A 0 Pro střídavý obvod s rezistorem platí Ohmův zákon. t

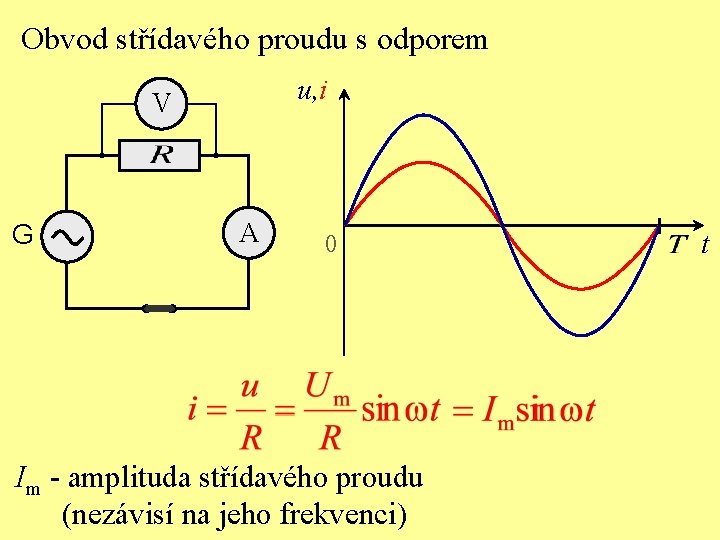

Obvod střídavého proudu s odporem u, i V G A 0 Im - amplituda střídavého proudu (nezávisí na jeho frekvenci) t

Odpor R rezistoru v obvodu střídavého proudu V G A Odpor R rezistoru v obvodu střídavého proudu je stejný jako v obvodu stejnosměrného proudu. Nazývá se rezistance.

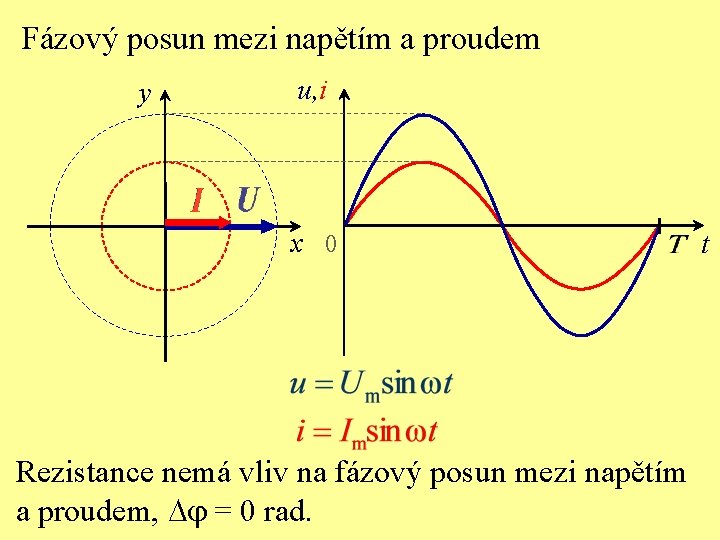

Fázový posun mezi napětím a proudem y u, i x 0 Rezistance nemá vliv na fázový posun mezi napětím a proudem, Dj = 0 rad. t

Osciloskopický průběh napětí a proudu V u i G A Obě veličiny mají v stejných okamžicích nulové a v stejných okamžicích maximální hodnoty. Změny proudu probíhají současně se změnami napětí.

Řešte úlohu: Pro střídavý proud v elektrickém obvodu platí: Určete amplitudu proudu, periodu a frekvenci proudu a jeho okamžitou hodnotu v čase 1, 25 ms od počátečního okamžiku. Im=5 A, T=0, 01 s , f =0, 1 k. Hz , i=3, 5 A

Řešte úlohu: Elektrický obvod s rezistorem odporu 80 W je připojen ke zdroji střídavého napětí s amplitudou 240 V a s frekvencí 50 Hz. Napište rovnici pro okamžitou hodnotu proudu.

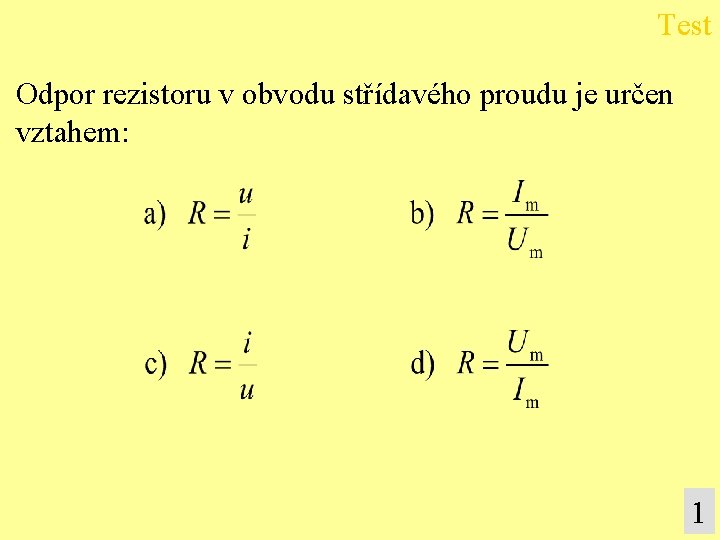

Test Odpor rezistoru v obvodu střídavého proudu je určen vztahem: 1

Test Odpor rezistoru v obvodu střídavého proudu se nazývá: a) kapacitance, b) impedance, c) rezistancie, d) induktancie. 2

Test Fázový posun mezi napětím a proudem v obvodu s rezistancí je: 3
