OBTENCIN DE VISTAS EN DIDRICO Las Vistas Didricas

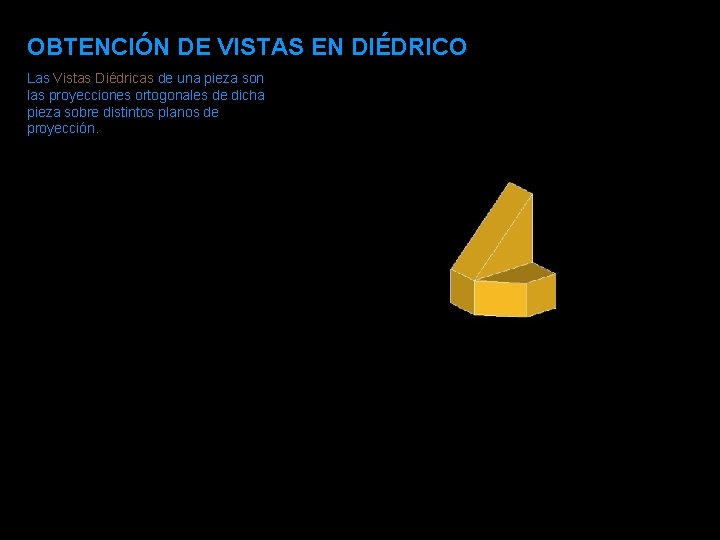

OBTENCIÓN DE VISTAS EN DIÉDRICO Las Vistas Diédricas de una pieza son las proyecciones ortogonales de dicha pieza sobre distintos planos de proyección.

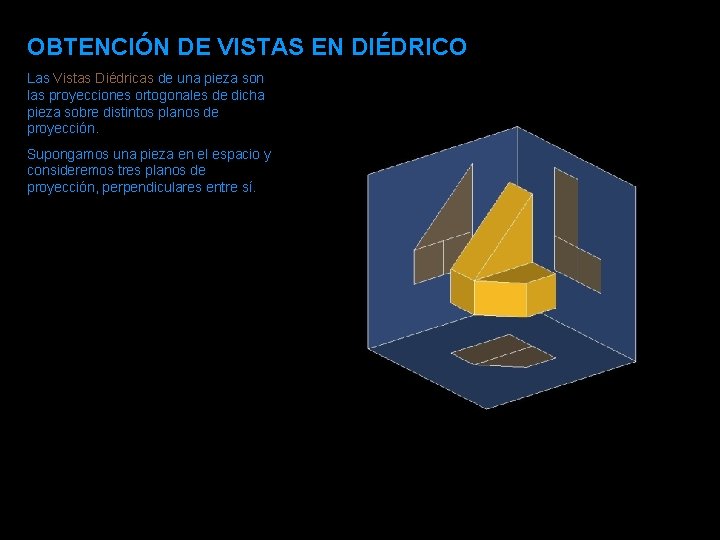

OBTENCIÓN DE VISTAS EN DIÉDRICO Las Vistas Diédricas de una pieza son las proyecciones ortogonales de dicha pieza sobre distintos planos de proyección. Supongamos una pieza en el espacio y consideremos tres planos de proyección, perpendiculares entre sí.
OBTENCIÓN DE VISTAS EN DIÉDRICO Las Vistas Diédricas de una pieza son las proyecciones ortogonales de dicha pieza sobre distintos planos de proyección. Supongamos una pieza en el espacio y consideremos tres planos de proyección, perpendiculares entre sí. De las respectivas proyecciones sobre los tres planos obtenemos tres vistas: superior, frontal y lateral izquierda, que se corresponden con lo que se “ve” desde arriba, desde el frente y desde el lado izquierdo, en el llamado Sistema Europeo.
OBTENCIÓN DE VISTAS EN DIÉDRICO Las Vistas Diédricas de una pieza son las proyecciones ortogonales de dicha pieza sobre distintos planos de proyección. Supongamos una pieza en el espacio y consideremos tres planos de proyección, perpendiculares entre sí. De las respectivas proyecciones sobre los tres planos obtenemos tres vistas: superior, frontal y lateral izquierda, que se corresponden con lo que se “ve” desde arriba, desde el frente y desde el lado izquierdo, en el llamado Sistema Europeo. Para representarlas sobre un único plano, el del papel de dibujo, abrimos el triedro y giramos cada vista hacerlas coincidir con dicho plano.
OBTENCIÓN DE VISTAS EN DIÉDRICO Las Vistas Diédricas de una pieza son las proyecciones ortogonales de dicha pieza sobre distintos planos de proyección. Supongamos una pieza en el espacio y consideremos tres planos de proyección, perpendiculares entre sí. De las respectivas proyecciones sobre los tres planos obtenemos tres vistas: superior, frontal y lateral izquierda, que se corresponden con lo que se “ve” desde arriba, desde el frente y desde el lado izquierdo, en el llamado Sistema Europeo. Para representarlas sobre un único plano, el del papel de dibujo, abrimos el triedro y giramos cada vista hacerlas coincidir con dicho plano.
OBTENCIÓN DE VISTAS EN DIÉDRICO Las Vistas Diédricas de una pieza son las proyecciones ortogonales de dicha pieza sobre distintos planos de proyección. Supongamos una pieza en el espacio y consideremos tres planos de proyección, perpendiculares entre sí. De las respectivas proyecciones sobre los tres planos obtenemos tres vistas: superior, frontal y lateral izquierda, que se corresponden con lo que se “ve” desde arriba, desde el frente y desde el lado izquierdo, en el llamado Sistema Europeo. Para representarlas sobre un único plano, el del papel de dibujo, abrimos el triedro y giramos cada vista hacerlas coincidir con dicho plano. El número de vistas a utilizar es variable y debe ser siempre el menor para determinar la pieza inequívocamente, es decir, sin posibilidad de error.
Nomenclatura de las vistas Estrictamente hablando, habría que considerar la pieza envuelta en un paralelepídedo, sobre cuyas caras se proyectarían ortogonalmente 6 vistas. Las aristas y contornos visibles se representan con línea continua; las ocultas con línea discontinua.
Nomenclatura de las vistas Estrictamente hablando, habría que considerar la pieza envuelta en un paralelepídedo, sobre cuyas caras se proyectarían ortogonalmente 6 vistas. Las aristas y contornos visibles se representan con línea continua; las ocultas con línea discontinua. De la misma forma que con el triedro, se abaten las caras del paralelepípedo hasta hacerlas coincidir con el plano del dibujo.
Una vez desarrollado el paralelepípedo, la disposición de las vistas es la siguiente:
Al alzado frontal se le llama también alzado principal y a la vista posterior, alzado posterior. Las vistas laterales se pueden denominar perfiles. Igualmente, las superior e inferior se conocen como plantas superior e inferior. OBSERVACIONES Las vistas homónimas, (plantas, alzados y perfiles), son simétricas, en el contorno aparente y en las líneas interiores. En el contorno lo son exactamente, ya que éste siempre es visible. En el resto, siempre que exista una línea en una vista, existirá su simétrica en la vista homónima, aunque puede ser continua o discontinua.
