OBSTACLE BILIAIRE et CANCER PAR EXEMPLE CONVERGENCE BILIAIRE

OBSTACLE BILIAIRE et CANCER ( PAR EXEMPLE : CONVERGENCE BILIAIRE ) • Quelle prise en charge Chirurgicale ? Que veut savoir le chirurgien ? Journée de Printemps de la SIAD - HEGP – 2 avril 2010 J. Saric - Bordeaux

SURVIES des TUMEURS de KLATSKIN 1. Sans Résection 3 -6 mois 2. Avec Résection et Marges + 24 mois 3. Avec Résection et Marges 60 mois

SURVIES des TUMEURS de KLATSKIN 1. Sans Résection 3 -6 mois 2. Avec Résection et Marges + 24 mois 3. Avec Résection et Marges survie globale à 5 ans survie à 5 ans sans récidive 60 mois 44% 22%

GUERISON des TUMEURS de KLATSKIN 1. Patients résécables R 0 2. Survie à 5 ans sans récidive 20% GUERISON : 4 % des patients

GUERISON des TUMEURS de KLATSKIN 1. Patients résécables R 0 2. Survie à 5 ans sans récidive 20% GUERISON : 4 % des patients Comment Identifier les quelques malades guérissables ?

Atteintes Néoplasiques de la Convergence Biliaire Collaboration Radio-Chirurgicale • • Faire le diagnostic Évaluer la Résection R 0 Préparer la Résection R 0 Assurer un traitement palliatif

ATTEINTES NEOPLASIQUES de la CONVERGENCE BILIAIRE 4 MODALITES 1. Tumeur endo-biliaire ( Papillome ) 2. Compression par Tumeur de voisinage 3. Thrombus endo-biliaire, venant d ’une tumeur à distance 4. Tumeur paroi biliaire ( Klatskin )

Atteinte néoplasique de la Convergence Diagnostic du mode d’atteinte : 4 possibilités Tumeur Endo-biliaire

Atteinte néoplasique de la Convergence Diagnostic du mode d’atteinte : 4 possibilités Tumeur Endo-biliaire Compression Extrinsèque

Atteinte néoplasique de la Convergence Diagnostic du mode d’atteinte : 4 possibilités Tumeur Endo-biliaire Compression Extrinsèque Bourgeon Endo-biliaire

Atteinte néoplasique de la Convergence Diagnostic du mode d’atteinte : 4 possibilités Tumeur Endo-biliaire Compression Extrinsèque Bourgeon Endo-biliaire Tumeur De Klatskin

TUMEUR de KLATSKIN DIAGNOSTIC HISTOLOGIQUE ( 1 ) 1. Cytologie sur aspiration 2. Brossage endo-biliaire 3. Biopsie endo-biliaire 4. Biopsie per-cutanée mais les faux-négatifs sont fréquents

ATTEINTES NEOPLASIQUE de la CONVERGENCE BILIAIRE La résection R 0 seule peut guérir 1. Résécabilité Oncologique 2. Résécabilité Anatomique 3. Résécabilité Physiologique

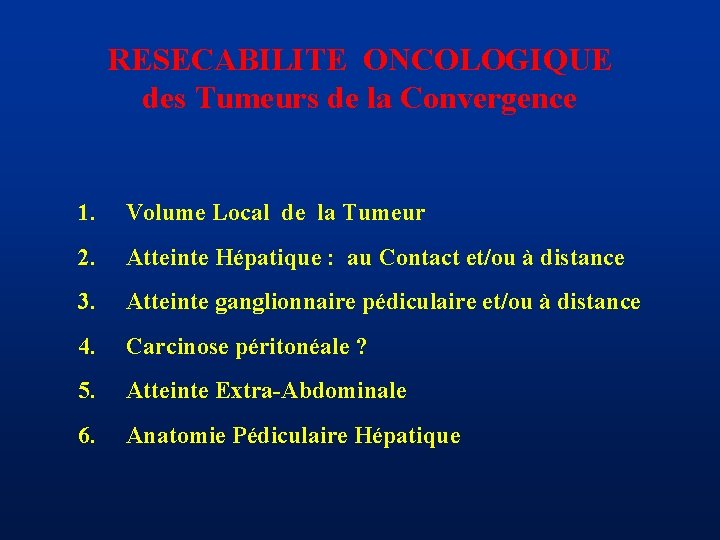

RESECABILITE ONCOLOGIQUE des Tumeurs de la Convergence 1. Volume Local de la Tumeur 2. Atteinte Hépatique : au Contact et/ou à distance 3. Atteinte ganglionnaire pédiculaire et/ou à distance 4. Carcinose péritonéale ? 5. Atteinte Extra-Abdominale 6. Anatomie Pédiculaire Hépatique

RESECABILITE ANATOMIQUE des Tumeurs de la Convergence 1. Anatomie Biliaire : - Pôle supérieur - Pôle Inférieur - Modalités de Croissance - Variations Anatomiques Biliaires 2. Anatomie Artérielle et Variations 3. Anatomie Portale

CLASSIFICATION des KLATSKIN en FONCTION du POLE SUPERIEUR TYPE III A DROIT TYPE III B GAUCHE TYPE IV

CLASSIFICATION des KLATSKIN en FONCTION du POINT de DEPART KLATSKIN DROIT KLATSKIN MEDIAN KLATSKIN GAUCHE KLATSKIN II COMPLET

Equilibre Foie Droit – Foie Gauche Disposition Modale Foie Droit 75% Foie Gauche 25%

Tumeur de KLATSKIN ‘’ Droit ‘’ Foie Droit 75% Foie Gauche 25% Avant l’Ictère Foie Droit 50% Foie Gauche 50% Au Moment de l’ Ictère

Tumeur de KLATSKIN ‘’ Droit ‘’ Foie Droit 50% Foie Gauche 50% Au Moment de l’ Ictère

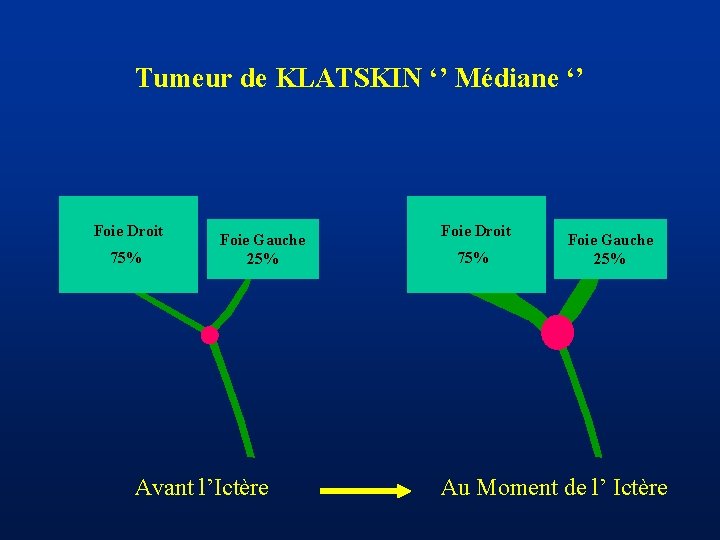

Tumeur de KLATSKIN ‘’ Médiane ‘’ Foie Droit 75% Foie Gauche 25% Avant l’Ictère Foie Droit 75% Foie Gauche 25% Au Moment de l’ Ictère

Tumeur de KLATSKIN ‘’ Médiane ‘’ Foie Droit 75% Foie Gauche 25% Au Moment de l’ Ictère

Tumeur de KLATSKIN ‘’ Gauche ‘’ Foie Droit 75% Foie Droit Foie Gauche 25% Avant l’Ictère 90% Foie Gauche 10% Au Moment de l’ Ictère

Tumeur de KLATSKIN ‘’ Gauche ‘’ Foie Droit 90% Foie Gauche 10% Au Moment de l’ Ictère

VARIATIONS du CANAL DROIT ANTERIEUR VI-VII V-VIII 1. CBD LONG II-IV

VARIATIONS du CANAL DROIT ANTERIEUR VI-VII V-VIII 2. CBD COURT II-IV

VARIATIONS du CANAL DROIT ANTERIEUR VI-VII V-VIII 3. TRIFURCATION II-IV

VARIATIONS du CANAL DROIT ANTERIEUR VI-VII V-VIII 4. GLISSEMENT CDA II-IV

Variations du Canal Droit Postérieur CDA CG 1 - RETRO-PORTAL DROIT 90% - 95% CDP 1. CANAL DROIT LONG VBP

Variations du Canal Droit Postérieur CDA CG 1 - RETRO-PORTAL DROIT 90% - 95% CDP 2. CANAL DROIT COURT VBP

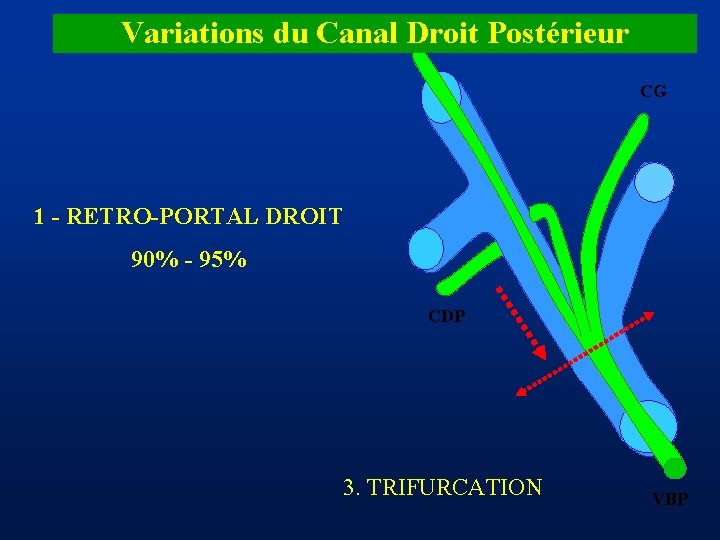

Variations du Canal Droit Postérieur CDA CG 1 - RETRO-PORTAL DROIT 90% - 95% CDP 3. TRIFURCATION VBP

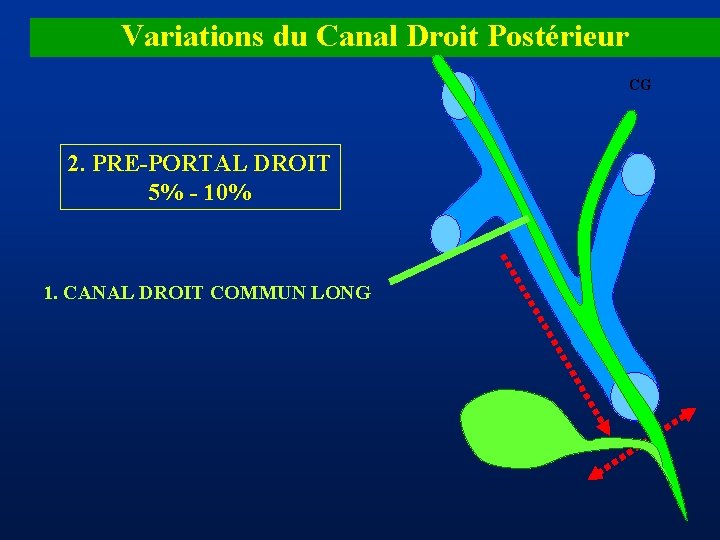

Variations du Canal Droit Postérieur CG 2. PRE-PORTAL DROIT 5% - 10% 1. CANAL DROIT COMMUN LONG

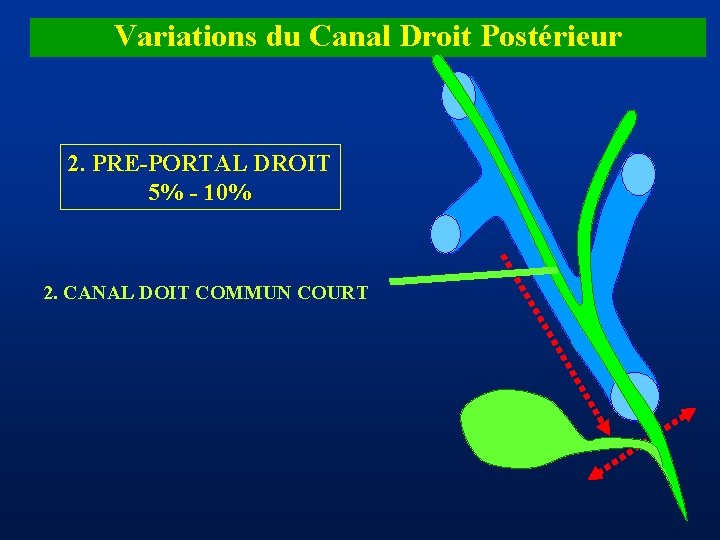

Variations du Canal Droit Postérieur 2. PRE-PORTAL DROIT 5% - 10% 2. CANAL DOIT COMMUN COURT

Variations du Canal Droit Postérieur 2. PRE-PORTAL DROIT 5% - 10% 3. TRIFURCATION

Variations du Canal Droit Postérieur 2. PRE-PORTAL DROIT 5% - 10% 4. GLISSEMENT DROIT AR

PGDA PG G PGDP Branche Droite AHM Pré-Biliaire PGT

PGDA PG G PGDP Branche Droite AHM Rétro-Biliaire PGT

PGDA PG G PGDP Branche Droite AHM Rétro-Portale PGT

VARIATIONS ARTERIELLES AH Moyenne Unique AH Droite Unique AH Gauche Unique AH Double AH Triple Avantages Ou Désavantages

DECALAGE des CONVERGENCES

DECALAGE des CONVERGENCES

Anatomie de la Veine Porte Branche Droite Rectiligne Intra-Hépatique Branche Gauche Courbe Extra-Hépatique zone résécable et anastomosable

RESECABILITE PHYSIOLOGIQUE des Tumeurs de la Convergence 1. Foie Non-Tumoral : No – Fibreux - Cirrhotique 2. Volumes Hépatiques Naturels et/ou Acquis : Foie Droit - IV - Lobe Gauche 3. Volumes Hépatiques Modifiables

CANCERS de la CONVERGENCE BILIAIRE BASES du TRAITEMENT CHIRURGICAL RESEQUER en MONOBLOC la Convergence biliaire la Vésicule et la VBP au ras du pancréas le socle Spiegelien un HEMI-FOIE PRESERVER un FOIE RESIDUEL + de 30% - non cholestatique FAIRE un CURAGE PEDICULAIRE COMPLET REALISER une BILIO-DIGESTIVE sur Anse en Y

KLATSKIN DROIT : TRAITEMENT CHIRURGICAL RESECTION en MONOBLOC de la TUMEUR , AVEC: FOIE DROIT +/- Segment IV LOBE de SPIEGEL CONVERGENCE, VESICULE, HEPATOCHOLEDOQUE ANASTOMOSE BILIO-DIGESTIVE sur ANSE en Y

KLATSKIN GAUCHE : TRAITEMENT CHIRURGICAL RESECTION en MONOBLOC de la TUMEUR , AVEC: FOIE GAUCHE II + IV LOBE de SPIEGEL CONVERGENCE, VESICULE, HEPATO-CHOLEDOQUE ANASTOMOSE BILIO-DIGESTIVE sur ANSE en Y

KLATSKIN MEDIAN : TRAITEMENT CHIRURGICAL RESECTION en MONOBLOC de la TUMEUR , AVEC: FOIE GAUCHE: II + IV LOBE de SPIEGEL CONVERGENCE, VESICULE, HEPATO-CHOLEDOQUE ANASTOMOSE BILIO-DIGESTIVE sur ANSE en Y

RESECTION R 0 des Tumeurs de la Convergence 1° RCP RADIO-CHIRURGICALE 1. Lésion Incurable : 2° RCP pour TH Palliatif 2. Lésion Potentiellement Curable : - Sans préparation ( Rare ) - Avec Préparation Radiologique

RESECTION R 0 des Tumeurs de la Convergence 1° RCP RADIO-CHIRURGICALE 1. Lésion Incurable : 2° RCP pour TH Palliatif 2. Lésion Potentiellement Curable : - Sans préparation ( Rare ) - Avec Préparation Radiologique - Sur dossier radiologique et chirurgien spécialisé - Patient vierge de tout geste de drainage

Préparation Radiologique à la Résection R 0 1. Améliorer le Confort du Patient : – Supprimer le prurit, et non l’ictère – Ne pas Infecter les territoires en rétention 2. Favoriser le Foie Restant : – Supprimer sa Rétention Biliaire - Maintenir la Rétention Biliaire Contro-Latérale – Hypertrophier ce Secteur Hépatique , par Embolisation de la Veine Porte Contro-Latérale - Permettre une Curie-Thérapie endo-biliaire (Greffe)

Traitement Radiologique Palliatif . Validé par une 2° RCP endo-radio-chirurgicale. Avec les Objectifs suivants : - lever le prurit - ne pas infecter - accepter l’ictère résiduel Radiologue > Endoscopiste > Chirurgien

Quelle Chirurgie Proposer ?

VARIATIONS de la CONVERGENCE BILIAIRE PAR ORDRE DECROISSANT Canal Droit Commun Présent : 57% Glissement du Droit Antérieur : Trifurcation : 21% = 90% Glissement du Droit Postérieur : 5% Quadrifurcation et Autres : 5% 12% 100%

VARIATIONS de la CONVERGENCE BILIAIRE PAR ORDRE ANATOMIQUE Canal Droit Commun Présent : 57% Trifurcation : 12% Quadrifurcation et Autres : 5% Glissement du Droit Antérieur : Glissement du Droit Postérieur : 21% 5% 100%

SCHEMA DIDACTIQUE DES VOIES BILIAIRES VI-VII V-VIII II-IV

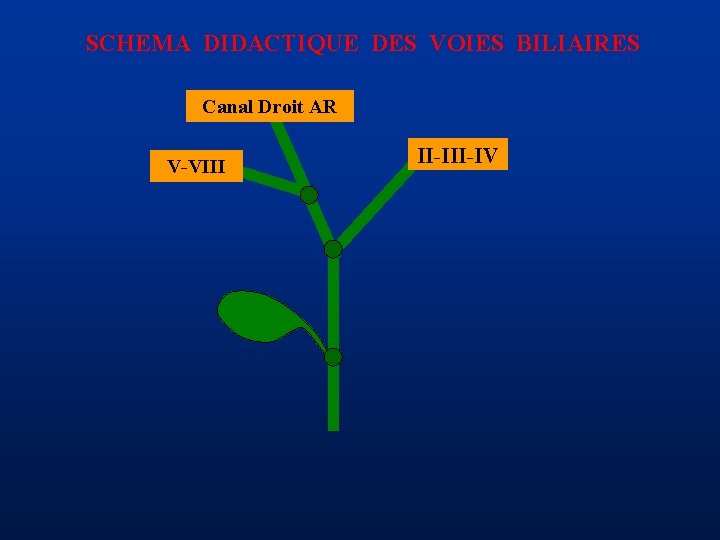

SCHEMA DIDACTIQUE DES VOIES BILIAIRES Canal Droit AR V-VIII II-IV

SCHEMA DIDACTIQUE DES VOIES BILIAIRES Canal Droit AR Canal Droit AV II-IV

SCHEMA DIDACTIQUE DES VOIES BILIAIRES Canal Droit AR Canal Droit AV Canal Gauche

SCHEMA DIDACTIQUE DES VOIES BILIAIRES VI-VII V-VIII II-IV CONV BIL SUP CONV BIL INF 2 CONVERGENCES FIXES

SCHEMA DIDACTIQUE DES VOIES BILIAIRES VI-VII V-VIII II-IV CONV BIL DROITE UNE CONVERGENCE MOBILE CONV BIL SUP CONV BIL INF DEUX CONVERGENCES FIXES

VARIATIONS du CANAL DROIT ANTERIEUR VI-VII V-VIII 5. TRONC HEPATO-CYSTIQUE II-IV

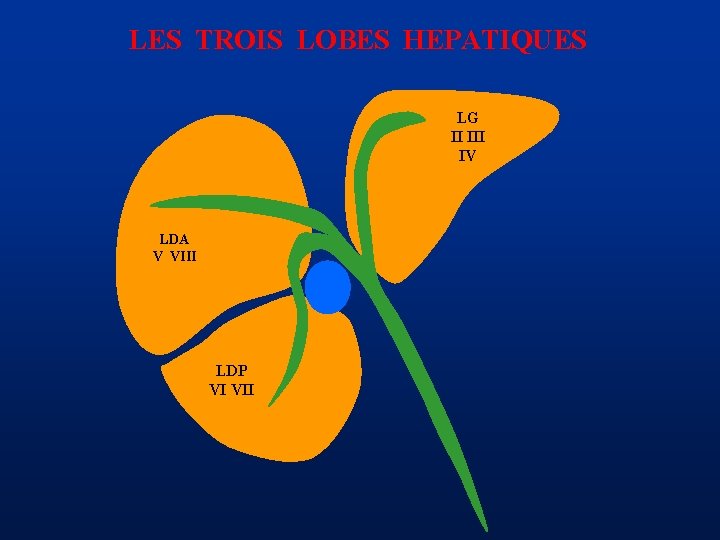

LES TROIS LOBES HEPATIQUES LG II IV LDA V VIII LDP VI VII

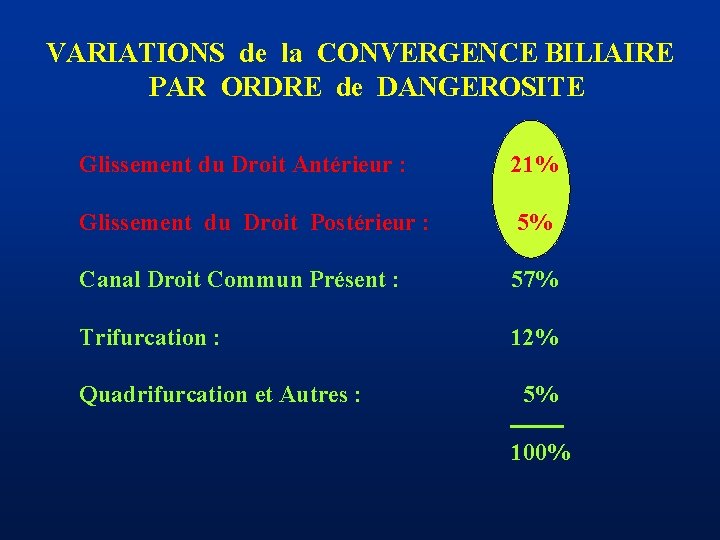

VARIATIONS de la CONVERGENCE BILIAIRE PAR ORDRE de DANGEROSITE Glissement du Droit Antérieur : Glissement du Droit Postérieur : 21% Canal Droit Commun Présent : 57% Trifurcation : 12% Quadrifurcation et Autres : 5% 100%

LE TRIANGLE de CALLOT
