Obsah Hlavné časti nitu Spôsoby nitovania Vytvorenie nitového spoja - animácia Druhy nitov a nitových spojov Kontrolné otázky

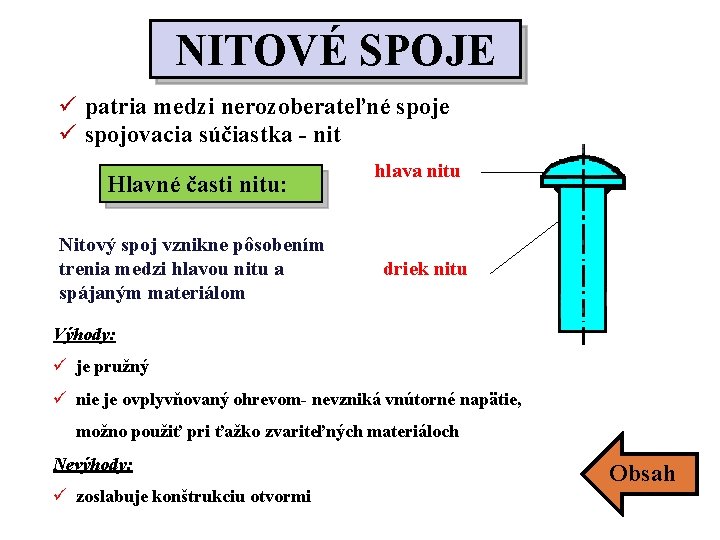

NITOVÉ SPOJE ü patria medzi nerozoberateľné spoje ü spojovacia súčiastka - nit Hlavné časti nitu: Nitový spoj vznikne pôsobením trenia medzi hlavou nitu a spájaným materiálom hlava nitu driek nitu Výhody: ü je pružný ü nie je ovplyvňovaný ohrevom- nevzniká vnútorné napätie, možno použiť pri ťažko zvariteľných materiáloch Nevýhody: ü zoslabuje konštrukciu otvormi Obsah

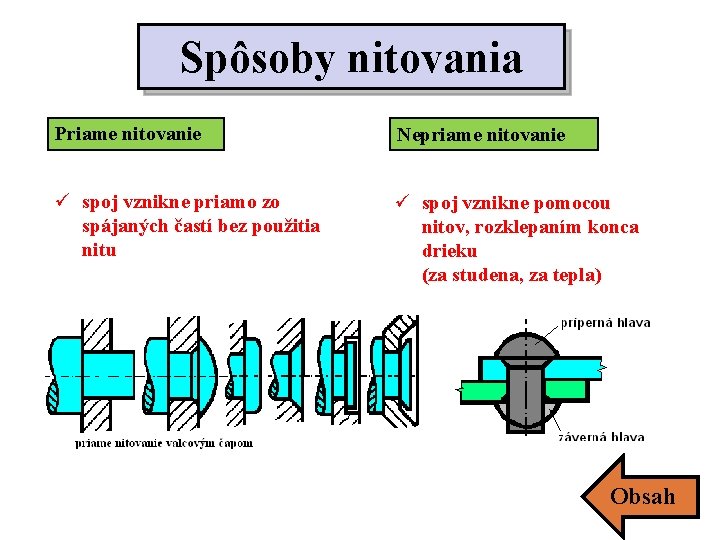

Spôsoby nitovania Priame nitovanie Nepriame nitovanie ü spoj vznikne priamo zo spájaných častí bez použitia nitu ü spoj vznikne pomocou nitov, rozklepaním konca drieku (za studena, za tepla) Obsah
Vytvorenie nitového spoja nitovaním Použitý zdroj: http: //www. youtube. com/watch? v=xkcfo. Tf. H 6 tg Obsah
Druhy nitov podľa použitia Konštrukčné Kotlové Drobné a špeciálne

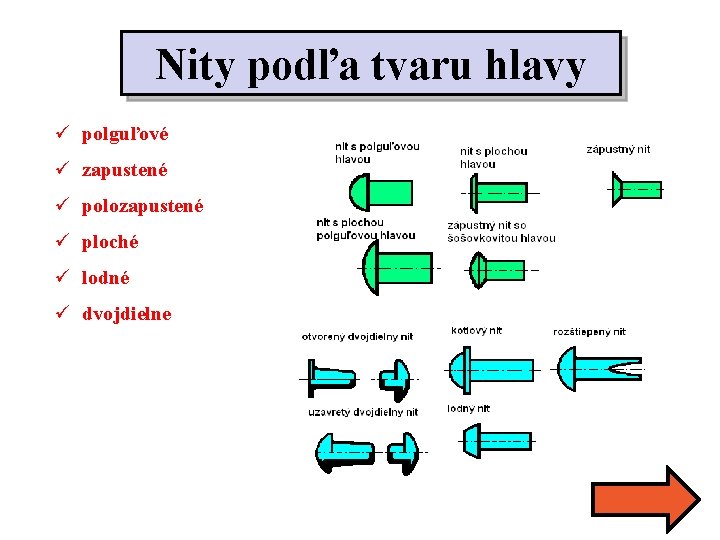

Nity podľa tvaru hlavy ü polguľové ü zapustené ü polozapustené ü ploché ü lodné ü dvojdielne
Rozdelenie nitových spojov Podľa vzájomnej polohy plechov: ü spoj preplátovaním ü spoj s jednou stykovou plochou ü spoj s dvomi stykovými plochami Podľa počtu nitových radov: ü jednoradové ü dvojradové rovnobežné alebo striedavé ü niekoľkoradové Obsah
Vypracujte odpovede na otázky: 1. Pôsobením čoho vznikne nitový spoj? 2. Aký je rozdiel medzi priamym a nepriamym nitovaním? 3. Vymenujte druhy nitov podľa použitia. 4. Aké poznáte hlavy nitov? 5. Vymenujte nitové spoje podľa vzájomnej polohy spájaných častí.
Správne odpovede: 1. Nitový spoj vznikne pôsobením trenia medzi hlavou nitu a spájaným materiálom. 2. Priame - spoj vznikne priamo zo spájaných častí bez použitia nitu, nepriame - spoj vznikne rozklepaním konca drieku nitu. 3. Podľa použitia – konštrukčné, kotlové, drobné a špeciálne. 4. Polguľové, polozapustené, ploché, lodné, dvojdielne. 5. Spoj preplátovaním, s jednou alebo dvomi stykovými plochami. Obsah
