Obsah Funkcia a rozdelenie spojok schma Spojky poda

Obsah Ø Funkcia a rozdelenie spojok, schéma Ø Spojky podľa prenosu otáčavého pohybu Ø Nepružné pevné spojky Ø Nepružné vyrovnávacie spojky Ø Pružné spojky Ø Mechanicky ovládané spojky Ø Výsuvné spojky Ø Poistné spojky Ø Rozbehové spojky Ø Voľnobežné spojky Ø Hydraulické a elektrické spojky Ø Použité zdroje

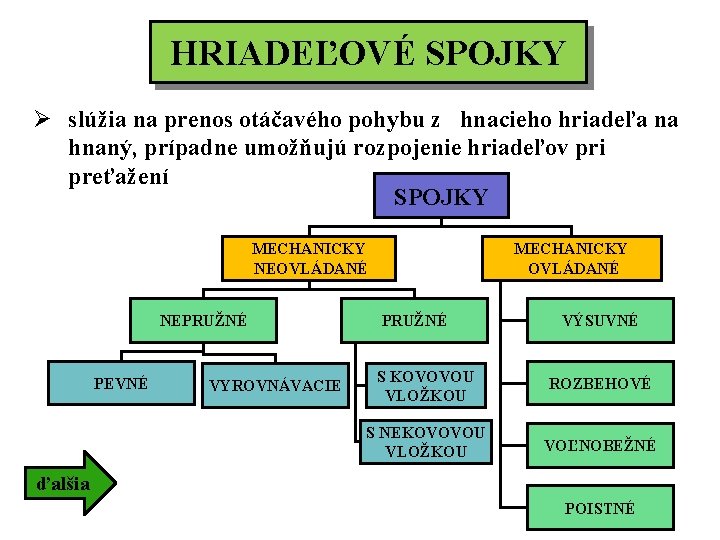

HRIADEĽOVÉ SPOJKY Ø slúžia na prenos otáčavého pohybu z hnacieho hriadeľa na hnaný, prípadne umožňujú rozpojenie hriadeľov pri preťažení SPOJKY MECHANICKY NEOVLÁDANÉ NEPRUŽNÉ PEVNÉ VYROVNÁVACIE MECHANICKY OVLÁDANÉ PRUŽNÉ VÝSUVNÉ S KOVOVOU VLOŽKOU ROZBEHOVÉ S NEKOVOVOU VLOŽKOU VOĽNOBEŽNÉ ďalšia POISTNÉ

Základná schéma spojky obsah

HRIADEĽOVÉ SPOJKY Podľa prenosu otáčavého pohybu S tvarovým stykom obsah So silovým stykom Hydraulickou, elektromagnetickou silou

NEPRUŽNÉ PEVNÉ SPOJKY Rúrková spojka kliny hriadeľ rúrka hriadeľ ďalšia

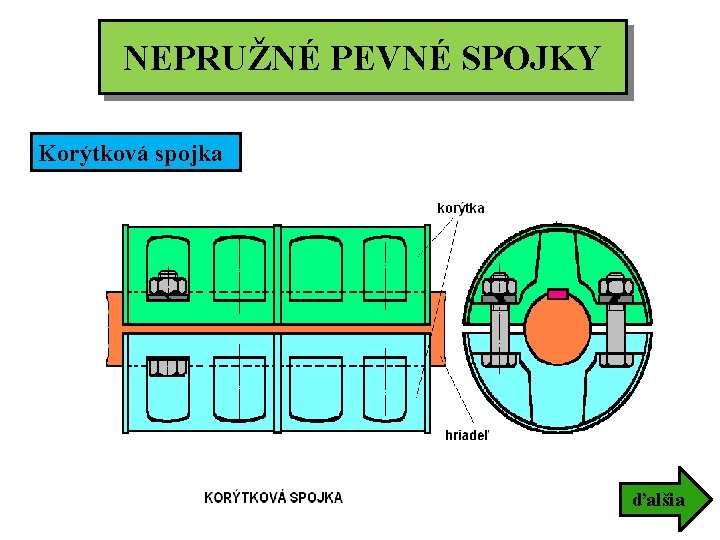

NEPRUŽNÉ PEVNÉ SPOJKY Korýtková spojka ďalšia

NEPRUŽNÉ PEVNÉ SPOJKY Kotúčová spojka obsah

NEPRUŽNÉ VYROVNÁVACIE SPOJKY Ø prenášajú otáčavý moment bez tlmenia prípadných nárazov. Dilatačné spojky ü umožňujú posuv v smere osi hriadeľa (používajú sa hlavne pri tepelnej dilatácii dlhých hriadeľov) Výkyvné spojky ü umožňujú uhlové výchylky spájaných hriadeľov ďalšia

NEPRUŽNÉ VYROVNÁVACIE SPOJKY Axiálna rúrková spojka ďalšia

NEPRUŽNÉ VYROVNÁVACIE SPOJKY Radiálna spojka s krížovým kotúčom - Oldhamova ďalšia

Oldhamova spojka ďalšia Použitý zdroj: http: //www. youtube. com/watch? v=4 o. UFbv 927 n. U&feature=endscreen&NR=1

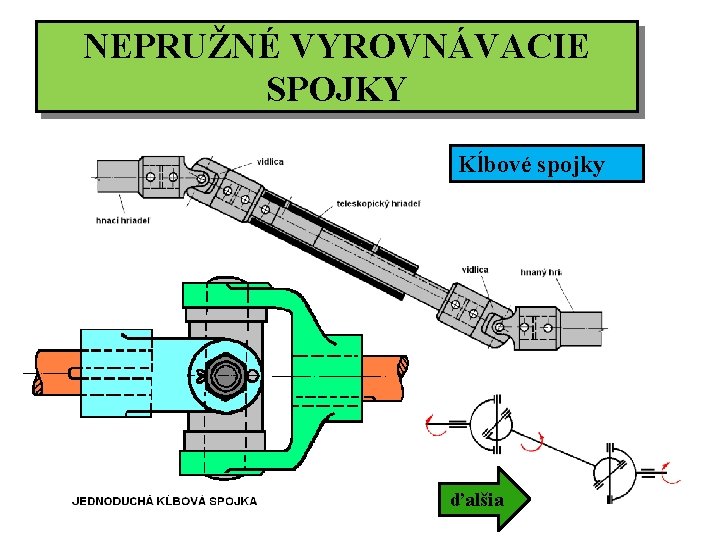

NEPRUŽNÉ VYROVNÁVACIE SPOJKY Kĺbové spojky ďalšia

NEPRUŽNÉ VYROVNÁVACIE SPOJKY Použitý zdroj: http: //upload. wikimedia. org/wikipedia/commons/b/b 5/Universal_ joint. gif ďalšia

NEPRUŽNÉ VYROVNÁVACIE SPOJKY ďalšia Použitý zdroj: http: //upload. wikimedia. org/wikipedia/commons/a/a 2/Double_Cardan_Joint _%28 animated%29. gif

NEPRUŽNÉ VYROVNÁVACIE SPOJKY Univerzálna zubová spojka obsah

PRUŽNÉ SPOJKY Ø majú hriadele spojené prostredníctvom pružnej vložky, preto okrem prenášaného krútiaceho momentu môžu vyrovnávať uhlové vychýlenie a radiálne a axiálne posunutie hriadeľov, tlmiť nárazy a chrániť zariadenie pred kmitaním S kovovou vložkou S nekovovou vložkou ďalšia

PRUŽNÉ SPOJKY s nekovovou vložkou Spojka s gumovým kotúčom Spojka s nekovovými puzdrami ďalšia

PRUŽNÉ SPOJKY s nekovovou vložkou Obručová spojka - PERIFLEX ďalšia

PRUŽNÉ SPOJKY s kovovou vložkou Spojka s hadovitými pružinami - BIBI obsah

MECHANICKY OVLÁDANÉ SPOJKY Ø slúžia na dočasné spojenie hriadeľov, môžu sa rozpojiť v pokoji alebo počas chodu. Výsuvné spojky Ø trecie spojky Ø zubové spojky Voľnobežné spojky obsah Rozbehové spojky Poistné spojky

VÝSUVNÉ SPOJKY Zubové spojky ďalšia

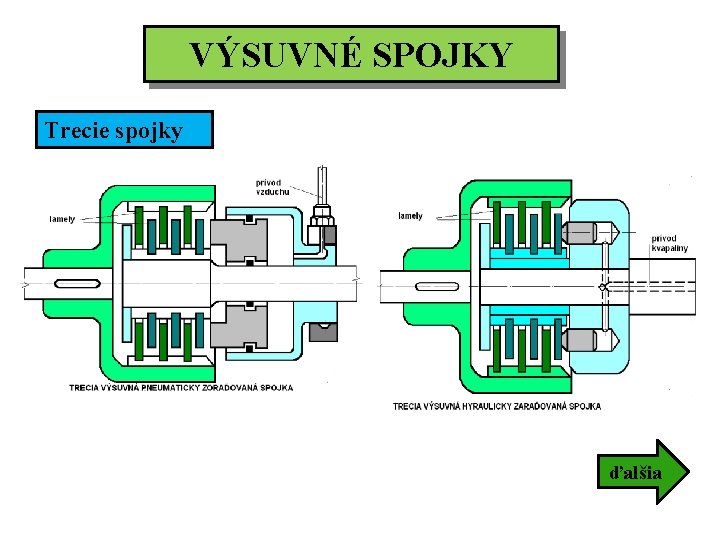

VÝSUVNÉ SPOJKY Trecie spojky ďalšia

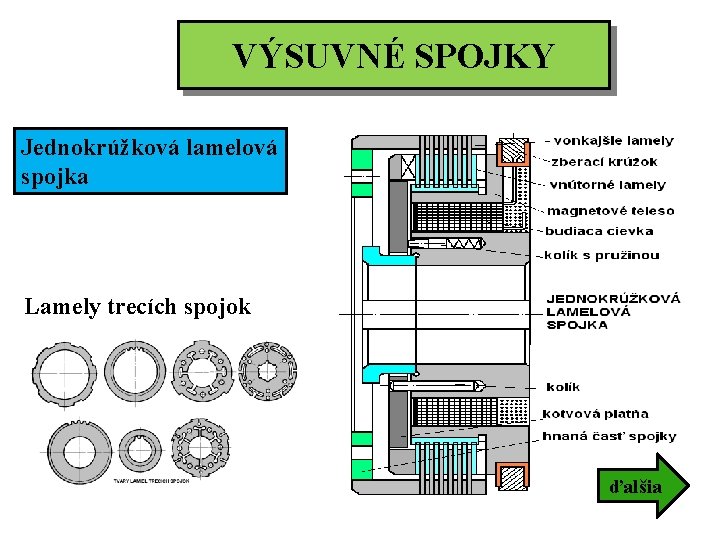

VÝSUVNÉ SPOJKY Jednokrúžková lamelová spojka Lamely trecích spojok ďalšia

LAMELOVÁ SPOJKA obsah Použitý zdroj: http: //www. youtube. com/watch? v=T 62 u 6 Ww. Hxtc

POISTNÉ SPOJKY Ø prerušujú spoj medzi hriadeľmi, keď je preťaženie stroja také veľké, že by sa poškodili hnacie alebo hnané súčiastky. obsah

HYDRAULICKÉ SPOJKY obsah ELEKTRICKÉ SPOJKY

Rozbehové spojky umožňujú rozbeh motora do určitých otáčok bez zaťaženia. Sú automaticky zapínané odstredivou silou. Druhy: • Spojky s neriadeným záberom • Spojky s programovaným záberom Umiestňujú sa medzi pohonom (napr. spaľ. motor) a pracovným strojom (napr. prevodovka). Použitie: napr. mopedy

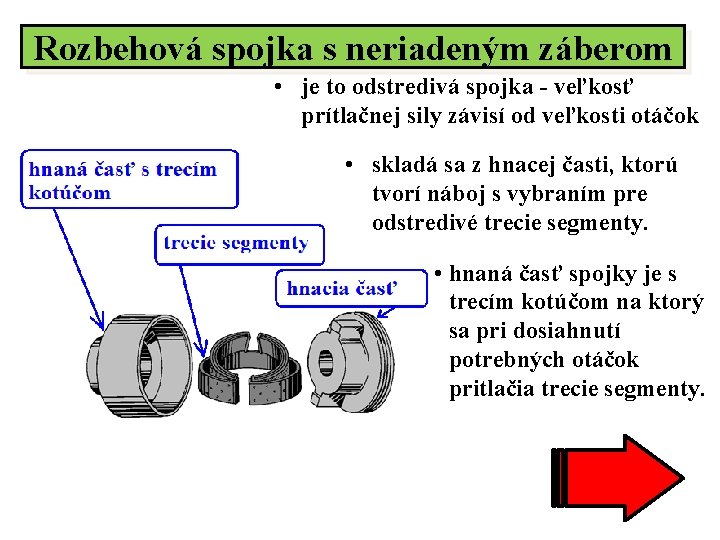

Rozbehová spojka s neriadeným záberom • je to odstredivá spojka - veľkosť prítlačnej sily závisí od veľkosti otáčok • skladá sa z hnacej časti, ktorú tvorí náboj s vybraním pre odstredivé trecie segmenty. • hnaná časť spojky je s trecím kotúčom na ktorý sa pri dosiahnutí potrebných otáčok pritlačia trecie segmenty.

Rozbehová spojka s riadeným záberom • je to odstredivá spojka - veľkosť prítlačnej sily závisí od veľkosti otáčok, • funkcia spojky je podobná ako s neriadeným záberom, len pružiny bránia trecím segmentom v okamžitom zábere. obsah

Voľnobežné spojky Prenášajú Mk len v jednom smere otáčania. Pre prenos Mk sa musí otáčať hnací hriadeľ rýchlejšie než hnaný. Ak sa začne otáčať hnaný hriadeľ rýchlejšie než hnací prenos Mk medzi hriadeľmi sa preruší – voľný chod hnaného hriadeľa (jazda z kopca na bicykli). Druhy voľnobežných spojok: • guličkové, valčekové • so vzpernými telieskami • západkové

Voľnobežná guličková, valčeková spojka • ak sa otáča hnací hriadeľ rýchlejšie ako hnaný, guličky sa pevne zaklinujú medzi hnaným nábojom a hnacím hriadeľom, • ak sa hnaný hriadeľ začne otáčať rýchlejšie, potom sa guličky (valčeky) posunú a spojka sa vypne, • konštrukcia môže byť rôzna, klinovité vybrania môžu byť v hnacej alebo v hnanej časti spojky.

Voľnobežná spojka so vzpernými telieskami • funkčné plochy obidvoch častí spojky sú valcové, • vzperné telieska umiestnené medzi hnanou a hnacou časťou spojky majú výrezy, do ktorých zapadne pružina, ktorá pritláča zverné elementy do záberu. • Použitie: na prenos väčších Mk.

Voľnobežná spojka západková • pracuje na princípe rohatky a západky. • západka sa udržiava v správnej polohe pružinou. • pri otáčaní hnaného hriadeľa vyššími otáčkami ako má hnací dôjde opäť k prerušeniu prenosu Mk. Otázky

Kontrolne otázky: • Akým spôsobom sa spojí rozbehová spojka? • Kde sa využívajú rozbehové spojky? • Načo sa používajú voľnobežné spojky? • Kedy sa prenáša krútiaci moment pri voľnobežných spojkách? obsah
