Obrážení a hoblování Technologie
Charakteristika • • Třískové obrábění Přímočarý řezný pohyb Jednobřitý nůž Zpětný pohyb naprázdno – 3 x až 4 x rychlejší než hlavní pohyb – Odklonění nože • vv
Výroba • Rovinné plochy • Drážky • Profily
Rozlišení technologií • Hoblování – Nástroj stojí – Obrobek se pohybuje • Obrážení – Obrobek stojí – Nástroj se pohybuje • Protahování – Nástroj tažen – Protahovací vícebřitý trn – Drážka vzniká na jeden průtah • Protlačování – Nástroj tlačen – Protlačovací vícebřitý trn

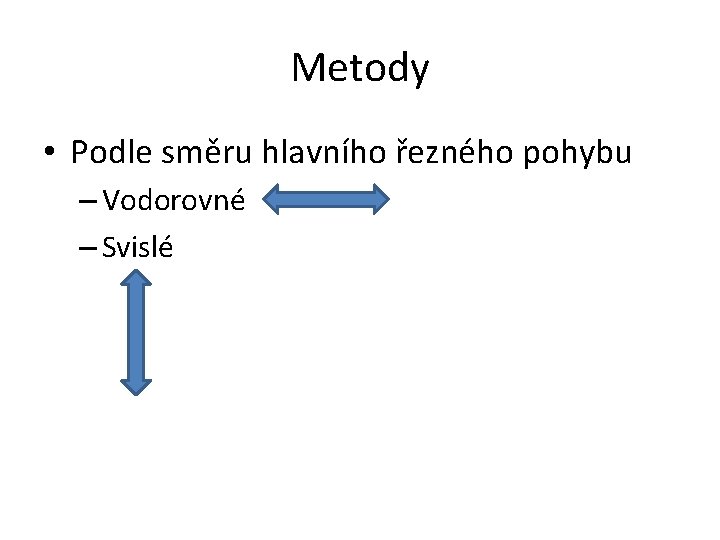

Metody • Podle směru hlavního řezného pohybu – Vodorovné – Svislé
Nástroje • • • Hoblovací a obrážecí nože Pevné a krátké upnutí Namáhání na vzpěr Rázové zatížení Materiál – Rychlořezné oceli – Slinuté karbidy (jen u hoblování)
Hoblování • Nástroj stojí • Obrobek se pohybuje • Nástrojem hoblovací nůž – Odklání se – Zúžení nože (tření) VIDEO – hoblování materiálu (2: 39) VIDEO – odklánění hoblovacího nože (1: 27)
Obrážení • • Obrobek stojí Nástroj se pohybuje Vyhnutý nůž (tlumí vibrace) Podle pohybu – Vodorovné (šeping) – Svislé VIDEO – animace práce nástroje (0: 22) VIDEO – obrážení vodorovné plochy z různých úhlů (3: 14) VIDEO – výroba ozubeného kola a výroba drážky svisle (1: 58) VIDEO – výroba drážky svisle (0: 52)
Protahování • • Nástroj tažen Protahovací vícebřitý trn Drážka vzniká na jeden zátah Vydatné mazání VIDEO – protahování oceli (2: 04)
Protlačování • Protlačování nástroje – trnu • Vícebřitý trn • Vydatné mazání VIDEO – výroba drážek v kladce (8: 25) VIDEO – svislé protlačování drážky trnem (9: 52) VIDEO – protlačování drážky trnem a obrábění otáčejícím se připevněným nožem (4: 40)
Automatizace obrábění • • Zrychlení výroby Vyšší náklady Zpřesnění operací Odstranění chyb tzv. lidským faktorem • VIDEO - víceoperační automatické obrábění (2: 11)
Autor: Milan Kuděj DĚKUJI ZA POZORNOST
