Obráběcí nástroj, řezné úhly

Obráběcí nástroj, řezné úhly Geometrie břitu nástroje Geometrii břitu definujeme podle dvou hledisek: z hlediska geometrického tvaru jako nástrojové řezné úhly z hlediska polohy břitu vůči obrobku jako pracovní řezné úhly

Obráběcí nástroj, řezné úhly Nástrojové řezné úhly Přechodové ostří - Úhel špičky εr - je vymezeno hlavním a vedlejším ostřím - může být zaoblení nebo sražená hrana - vliv na kvalitu obrobené plochy - nevytváříme mikroskopický závit - trvanlivosti břitu nástroje

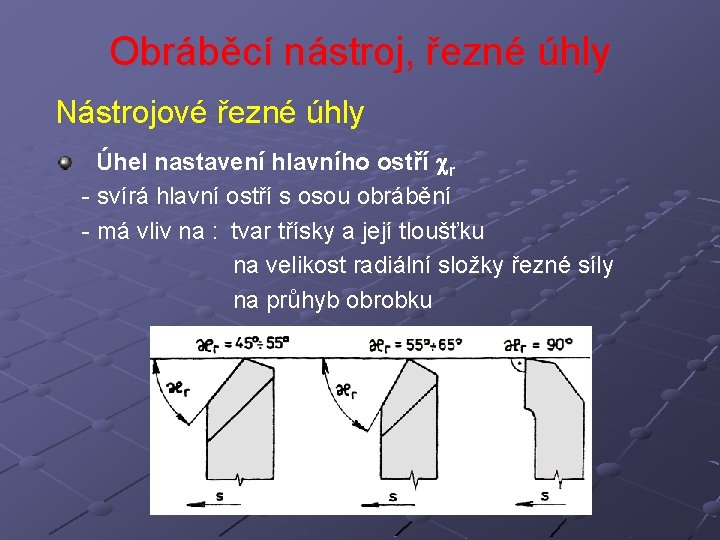

Obráběcí nástroj, řezné úhly Nástrojové řezné úhly Úhel nastavení hlavního ostří r - svírá hlavní ostří s osou obrábění - má vliv na : tvar třísky a její tloušťku na velikost radiální složky řezné síly na průhyb obrobku

Obráběcí nástroj, řezné úhly Nástrojové řezné úhly Úhel čela γo - Ovlivňuje odchod třísky. Po čelní ploše odchází tříska Úhel hřbetu αo - ovlivňuje tření, nesmí být 0° Úhel břitu βo - je omezen rovinou čela a hřbetu Úhel řezu δo ( = αo + βo ) - velikost je v rozmezí 40° - 105°

Obráběcí nástroj, řezné úhly Nástrojové řezné úhly Úhel sklonu hlavního ostří s - tříska se odvíjí směrem k obrobku nebo od obrobku

Obráběcí nástroj, řezné úhly Pracovní (technologické) řezné úhly Nástrojové řezné úhly se v průběhu obrábění mění na pracovní. Tato změna může být způsobena: - změnou nastavení nástroje nad či pod osu obrábění - vytočení nástroje kolem svislé či vodorovné osy - kinematické vlivy - vlivem technologických podmínek

Obráběcí nástroj, řezné úhly Pracovní (technologické) řezné úhly Změnou nastavení nástroje nad či pod osu obrábění

Obráběcí nástroj, řezné úhly Pracovní (technologické) řezné úhly Vytočení nástroje kolem svislé či vodorovné osy

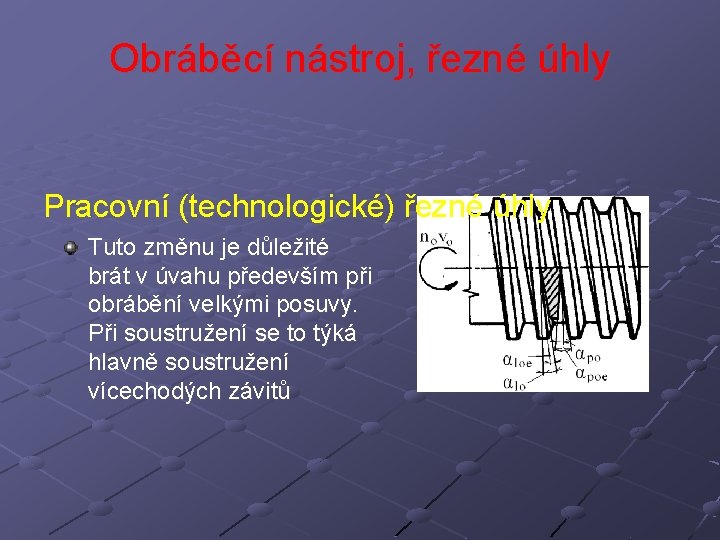

Obráběcí nástroj, řezné úhly Pracovní (technologické) řezné úhly Tuto změnu je důležité brát v úvahu především při obrábění velkými posuvy. Při soustružení se to týká hlavně soustružení vícechodých závitů

Obráběcí nástroj, řezné úhly Pracovní (technologické) řezné úhly Technologické vlivy - otupení a opotřebení břitu výrazně mění nástrojové řezné úhly na pracovní

Použité zdroje: KARAFIÁTOVÁ, Stanislava a Ivo LANGER. Technologie soustružení. 1. vydání. Havlíčkův Brod: Fragment, 1998. ISBN 80 -7200 -239 -2. KOCMAN, K. , PROKOP, K. Technologie obrábění. Brno: Akademické nakladatelství CERN Brno, s. r. o. , 2001. 274 s. ISBN 80 -214 -196 -2. LEINVEBER, Jan a Pavel VÁVRA. Strojnické tabulky: pomocná učebnice pro školy technického zaměření. 5. , upr. vyd. Úvaly: Albra, 2011, xiv, 927 s. ISBN 978 -80 -7361 -081 -4. HLUCHÝ, Miroslav, Jan KOLOUCH a Rudolf PAŇÁK. Strojírenská technologie 2. 2. , upr. vyd. Praha: Scientia, 2001, 316 s. ISBN 80 -7183244 -8. HLUCHÝ, Miroslav, Rudolf PAŇÁK a Oldřich MODRÁČEK. Strojírenská technologie 1. 3. , přeprac. vyd. Praha: Scientia, 2002, 173 s. ISBN 80 -7183265 -0.
