Obrazy tworzone przez soczewki

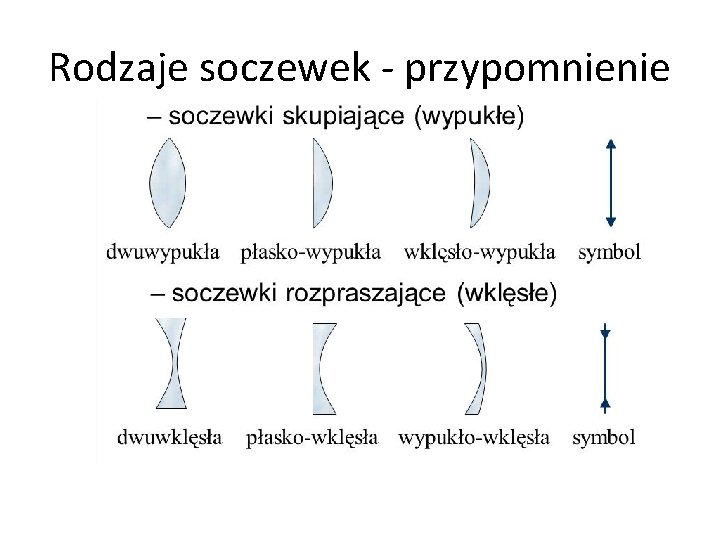

Rodzaje soczewek - przypomnienie

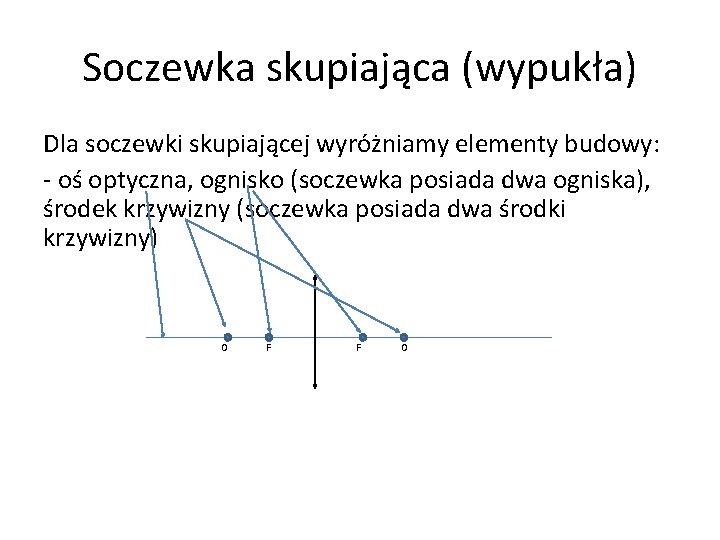

Soczewka skupiająca (wypukła) Dla soczewki skupiającej wyróżniamy elementy budowy: - oś optyczna, ognisko (soczewka posiada dwa ogniska), środek krzywizny (soczewka posiada dwa środki krzywizny) O F F O

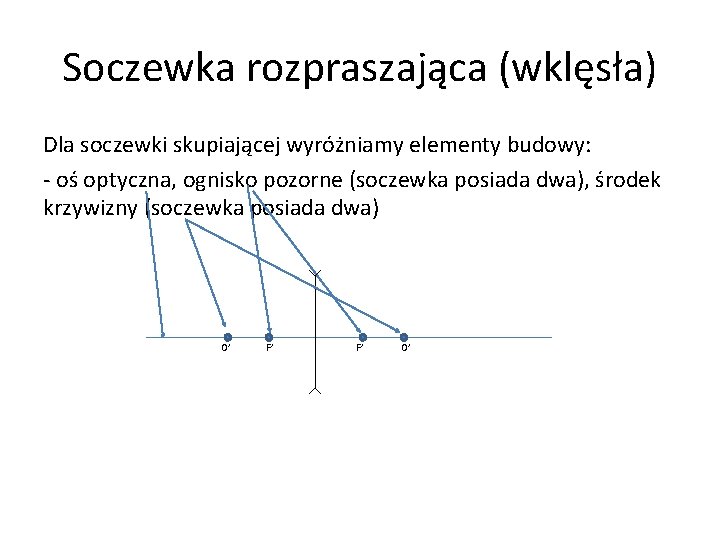

Soczewka rozpraszająca (wklęsła) Dla soczewki skupiającej wyróżniamy elementy budowy: - oś optyczna, ognisko pozorne (soczewka posiada dwa), środek krzywizny (soczewka posiada dwa) O’ F’ F’ O’

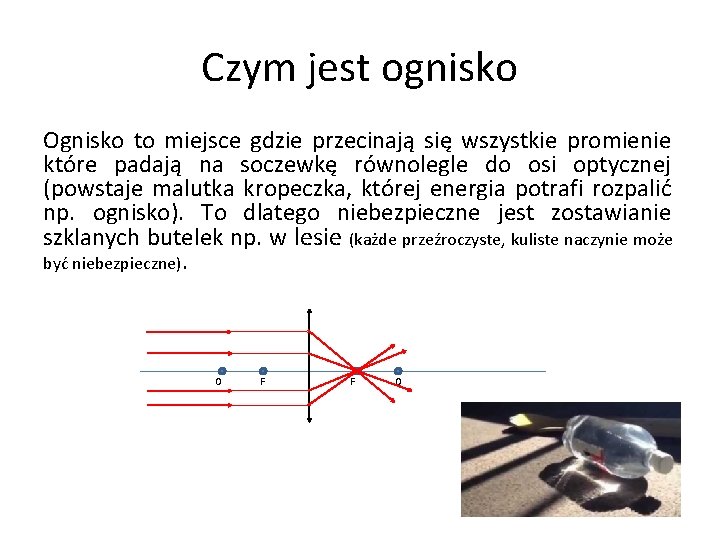

Czym jest ognisko Ognisko to miejsce gdzie przecinają się wszystkie promienie które padają na soczewkę równolegle do osi optycznej (powstaje malutka kropeczka, której energia potrafi rozpalić np. ognisko). To dlatego niebezpieczne jest zostawianie szklanych butelek np. w lesie (każde przeźroczyste, kuliste naczynie może być niebezpieczne). O F F O

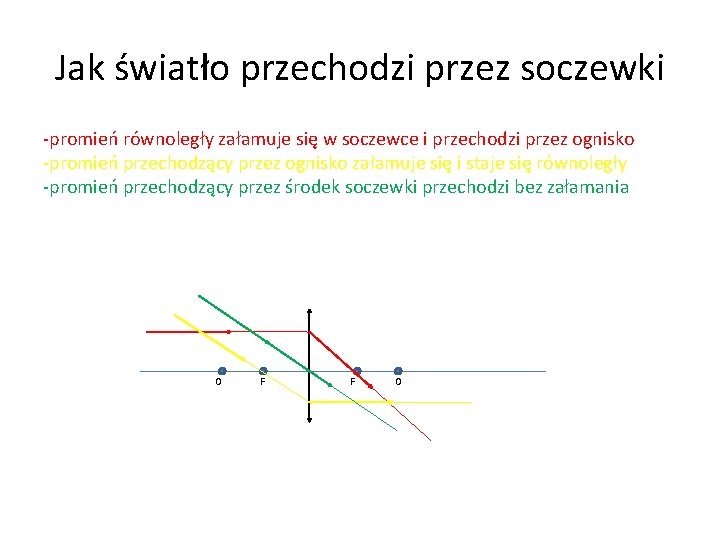

Jak światło przechodzi przez soczewki -promień równoległy załamuje się w soczewce i przechodzi przez ognisko -promień przechodzący przez ognisko załamuje się i staje się równoległy -promień przechodzący przez środek soczewki przechodzi bez załamania O F F O

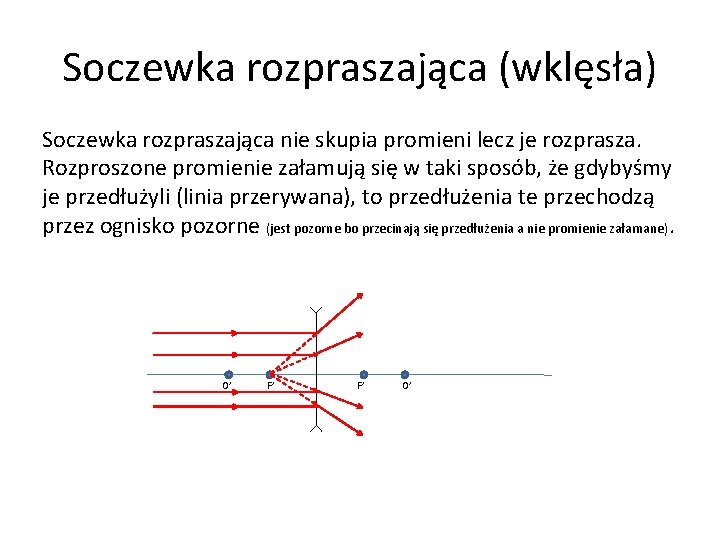

Soczewka rozpraszająca (wklęsła) Soczewka rozpraszająca nie skupia promieni lecz je rozprasza. Rozproszone promienie załamują się w taki sposób, że gdybyśmy je przedłużyli (linia przerywana), to przedłużenia te przechodzą przez ognisko pozorne (jest pozorne bo przecinają się przedłużenia a nie promienie załamane). O’ F’ F’ O’

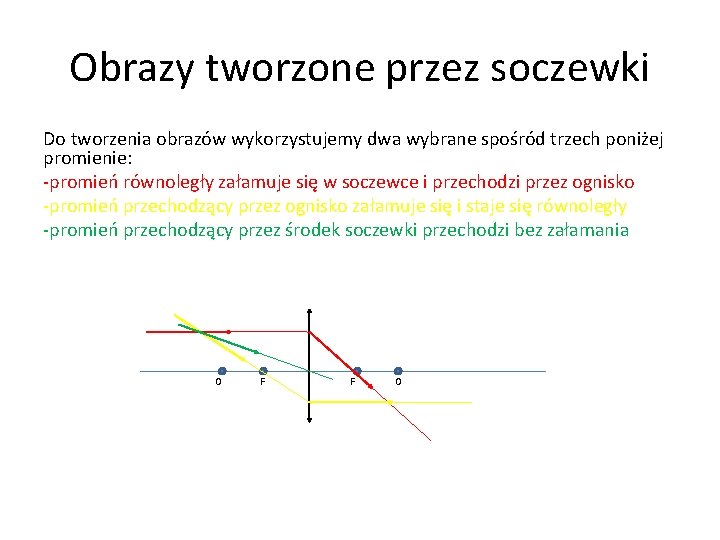

Obrazy tworzone przez soczewki Do tworzenia obrazów wykorzystujemy dwa wybrane spośród trzech poniżej promienie: -promień równoległy załamuje się w soczewce i przechodzi przez ognisko -promień przechodzący przez ognisko załamuje się i staje się równoległy -promień przechodzący przez środek soczewki przechodzi bez załamania O F F O

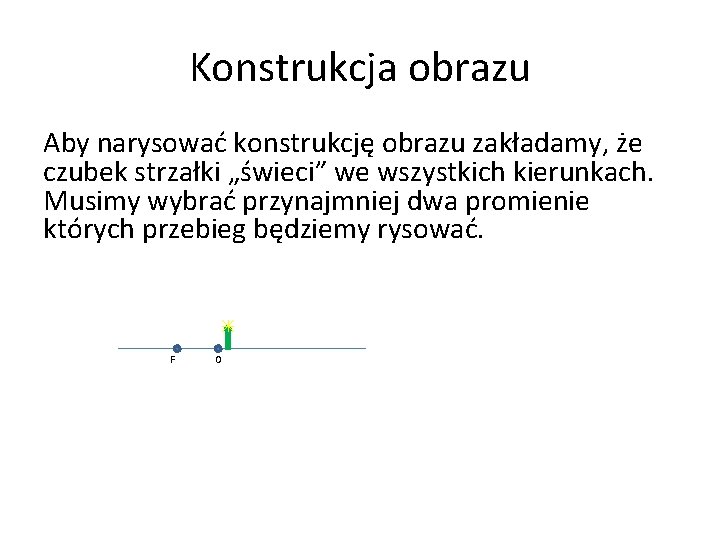

Konstrukcja obrazu Aby narysować konstrukcję obrazu zakładamy, że czubek strzałki „świeci” we wszystkich kierunkach. Musimy wybrać przynajmniej dwa promienie których przebieg będziemy rysować. F O

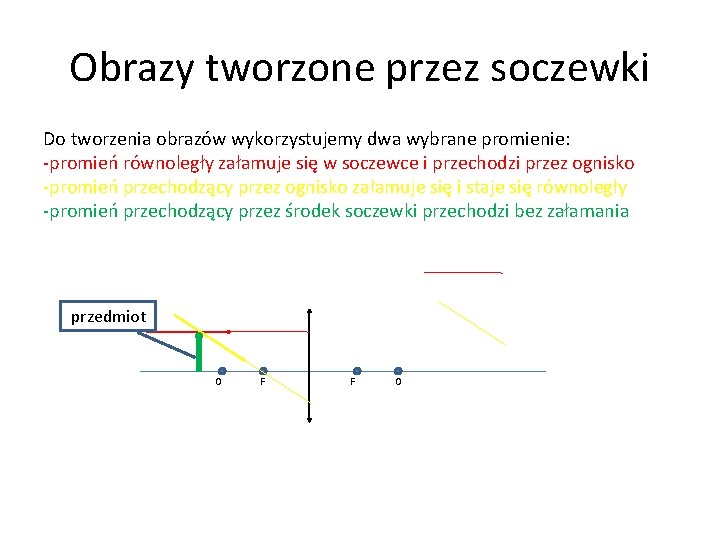

Obrazy tworzone przez soczewki Do tworzenia obrazów wykorzystujemy dwa wybrane promienie: -promień równoległy załamuje się w soczewce i przechodzi przez ognisko -promień przechodzący przez ognisko załamuje się i staje się równoległy -promień przechodzący przez środek soczewki przechodzi bez załamania przedmiot O F F O

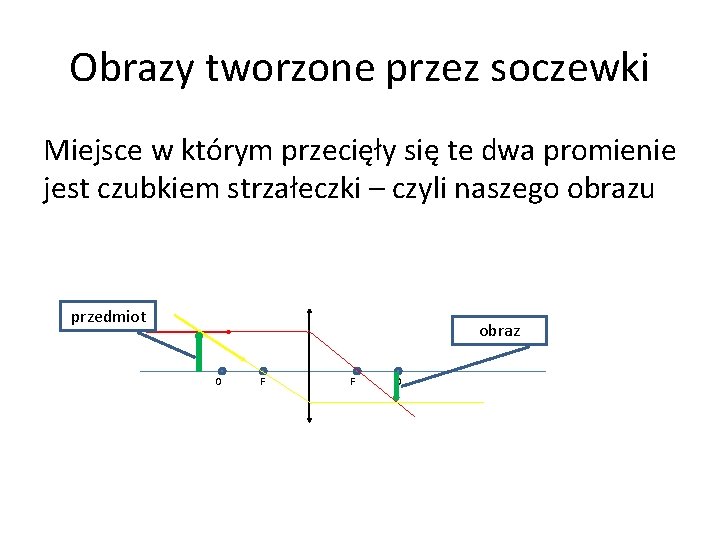

Obrazy tworzone przez soczewki Miejsce w którym przecięły się te dwa promienie jest czubkiem strzałeczki – czyli naszego obrazu przedmiot obraz O F F O

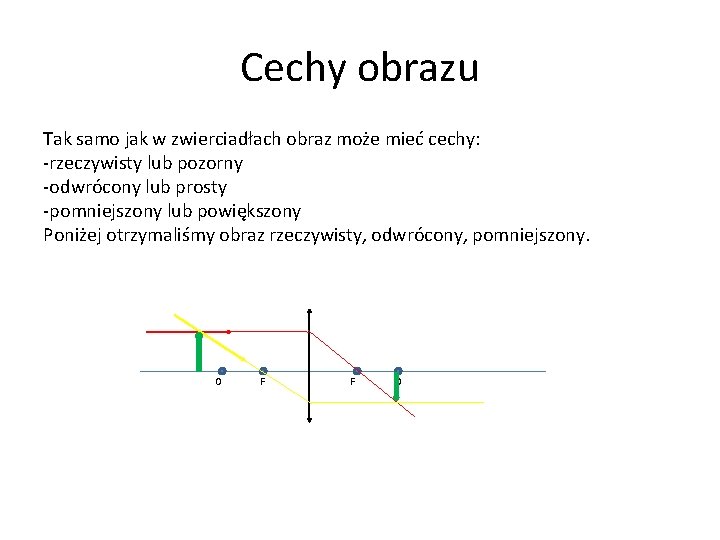

Cechy obrazu Tak samo jak w zwierciadłach obraz może mieć cechy: -rzeczywisty lub pozorny -odwrócony lub prosty -pomniejszony lub powiększony Poniżej otrzymaliśmy obraz rzeczywisty, odwrócony, pomniejszony. O F F O

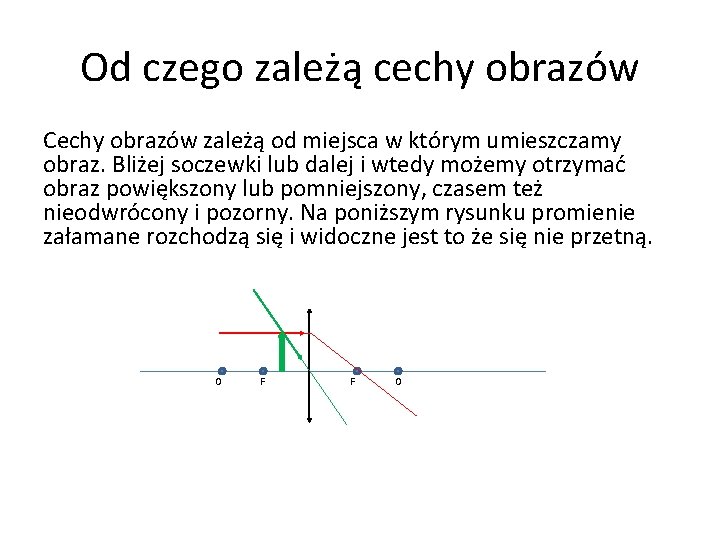

Od czego zależą cechy obrazów Cechy obrazów zależą od miejsca w którym umieszczamy obraz. Bliżej soczewki lub dalej i wtedy możemy otrzymać obraz powiększony lub pomniejszony, czasem też nieodwrócony i pozorny. Na poniższym rysunku promienie załamane rozchodzą się i widoczne jest to że się nie przetną. O F F O

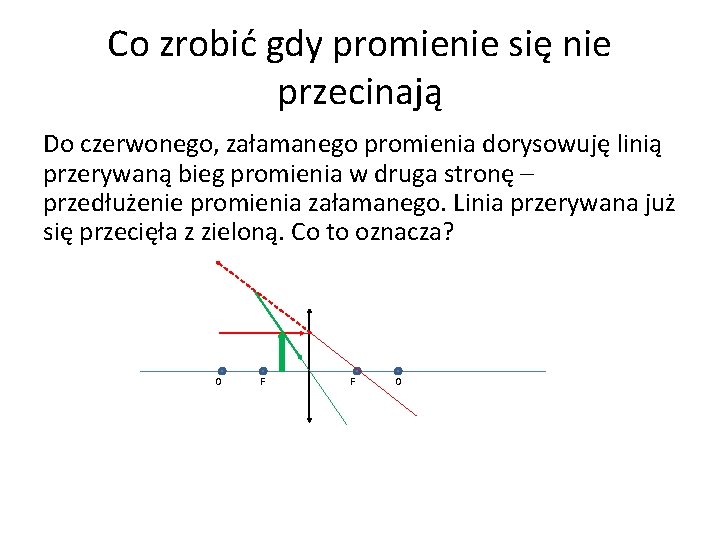

Co zrobić gdy promienie się nie przecinają Do czerwonego, załamanego promienia dorysowuję linią przerywaną bieg promienia w druga stronę – przedłużenie promienia załamanego. Linia przerywana już się przecięła z zieloną. Co to oznacza? O F F O

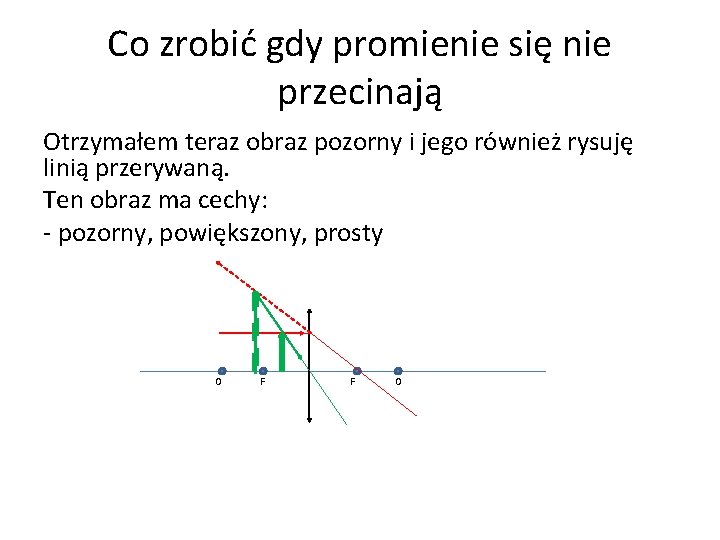

Co zrobić gdy promienie się nie przecinają Otrzymałem teraz obraz pozorny i jego również rysuję linią przerywaną. Ten obraz ma cechy: - pozorny, powiększony, prosty O F F O

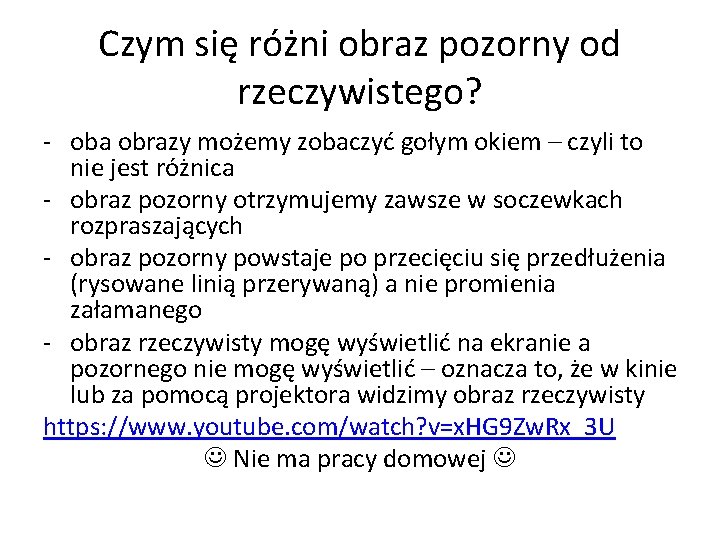

Czym się różni obraz pozorny od rzeczywistego? - oba obrazy możemy zobaczyć gołym okiem – czyli to nie jest różnica - obraz pozorny otrzymujemy zawsze w soczewkach rozpraszających - obraz pozorny powstaje po przecięciu się przedłużenia (rysowane linią przerywaną) a nie promienia załamanego - obraz rzeczywisty mogę wyświetlić na ekranie a pozornego nie mogę wyświetlić – oznacza to, że w kinie lub za pomocą projektora widzimy obraz rzeczywisty https: //www. youtube. com/watch? v=x. HG 9 Zw. Rx_3 U Nie ma pracy domowej
