OBRADA ELEMENATA TOKARENJEM DRVOTOKARENJE ISHODI I AKTIVNOSTI Ishodi
OBRADA ELEMENATA TOKARENJEM DRVOTOKARENJE
ISHODI I AKTIVNOSTI Ishodi: ⦿ Navesti vrste i opisati primjenu tokarskog stroja. ⦿ Razlikovati dijelove stroja. ⦿ Razlikovati tokarenje ovisno o smjeru kretanja tokarskog noža. ⦿ Izabrati najpovoljnije vrste drva za tokarenje. ⦿ Navesti mjere zaštite na radu. Aktivnosti: ⦿ pregledavanje slajdova, čitanje, promatranje, dodatno istraživanje po naputku nastavnika/ce ⦿ komuniciranje s nastavnikom/com, rješavanje postavljenih zadataka ⦿ samovrednovanje (rješavanje kviza)
O TOKARENJU Za elemente ili gotove proizvode koji imaju kvadratični presjek mijenjamo oblik i primjenjujemo tehniku tokarenja. Tokareni elementi mogu imati: ⦿ okrugli oblik ⦿ profilirani oblik: a) okomito na dužinu b) spiralno po dužini ⦿ Tokarenjem se mogu izvesti profili na svim presjecima drva. ⦿ Tokarenje se primjenjuje u finalnoj obradi drva za izradu različitih predmeta: dijelovi stolaca, stolova, ukrasni predmeti, sportski rekviziti, drvna galanterija…
VRSTE TOKARENJA I GIBANJA Gibanje alata i obratka kod tokarenja: ⦿ Tokarenjem obradak rotira oko svoje osi, a alat se giba duž obradka ili okomito na obradak. Tokarenje drva može biti: ⦿ podužno tokarenje ⦿ poprečno tokarenje ⦿ tokarenje glodanjem
PODUŽNO TOKARENJE ⦿ GIF
POPREČNO TOKARENJE ⦿ GIF
TOKARENJE GLODANJEM ⦿ Podužno tokarenje glodanjem Poprečno tokarenje glodanjem
GIF
⦿ Gif

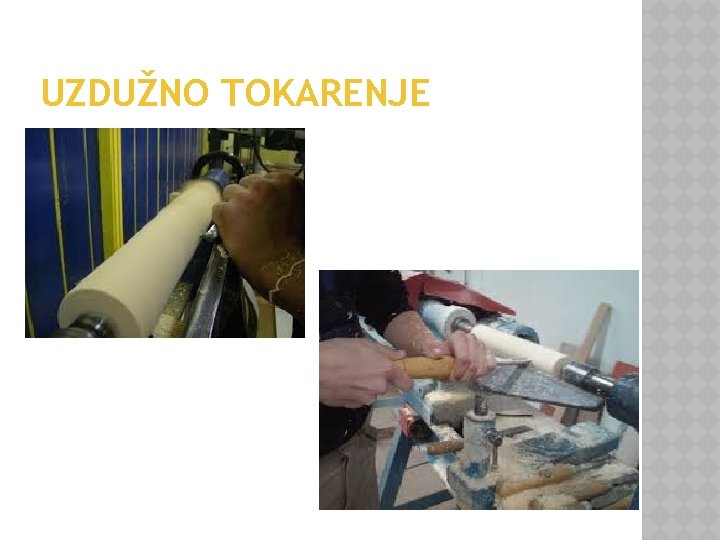

UZDUŽNO TOKARENJE
ČEONO TOKARENJE
TEHNOLOŠKI PROCES TOKARENJA ⦿ 1. Izbor materijala i izrada elemenata ⦿ 2. Izbor i podešavanje sredstava za rad tokarski stroj alati za tokarenje (tokarska dlijeta) mjerila, uzorci, šablone, obuhvatni šestari -
IZBOR MATERIJALA ⦿ ⦿ ⦿ Tokariti se mogu elementi od gotovo svih vrsta drva. Najpovoljnije vrste drva za tokarenje su: bukva, jasen, javor, brijest, orah, lipa. Drvo mora biti suho (8% vlage), kvadratog presjeka, poblanjano, bridovi skinuti, ravni po dužini. Drvo mora biti zdravo, čisto i dovoljno žilavo. Skrojeni i poblanjani elementi moraju imati nadmjeru koja je jednaka kao i kod blanjanja.
DIJELOVI TOKARSKOG STROJA
DIJELOVI, PODEŠAVANJE I POSTUPAK TOKARENJA
POSTUPAK - OPIS ⦿ ⦿ ⦿ Za postupak tokarenja moramo imati: obradak (drvo) tokarski stroj alat (drvotokarska dlijeta) Nakon izbora i pripreme elemenata pristupamo zaobljavanju elementa u valjak ili neki drugi profil. Obradak se stavi u steznu glavu tokarskog struga, centrira i učvrsti pomičnim šiljkom (konjićem) i stegne. Do obratka postavimo prislon alata (suport alata) i podesimo ga tako da tokarski nož bude paralelan s obratkom a visina noža da dopire do sredine obratka. Rukom okrećemo obradak kako bi provjerimo da negdje ne zapinje sve još jednom provjerimo.
VARIJATOR ⦿ ⦿ Na varijatoru (remenici motora) izaberemo brzinu okretaja motora (stupanj okretaja - brzine). Brzina okretanja je ovisna o mjestu postavljanju remena na remenicama.
CENTRIRANJE OBRADKA ⦿ ⦿ ⦿ Najvažnije je obradak pripremiti da bude pravokutan. Centriranje obradka uvijek treba vršiti dok je stroj isključen iz električne mreža. Prije uključivanja stroja provjeriti da obradak negdje ne zapinje, da je dobro učvršćen, provjeriti konjić.
CENTRIRANJE ČETVRTASTOG OBRADKA
PRIPREMA OBRADKA ⦿ Traženje centra
DRŽAČI OBRADKA

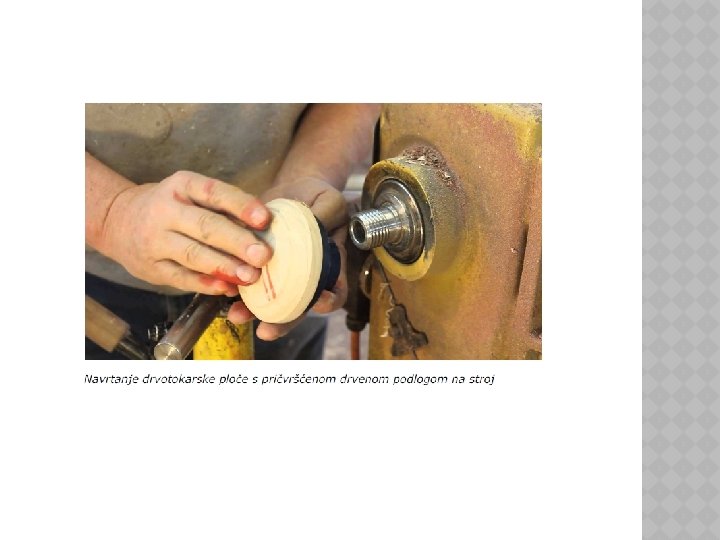

DRVENA PODLOGA S VIJKOM ⦿ Na vijak se postavlja obradak koji želimo tokariti
ALAT ⦿ Alati koji koristimo kod drvotokarenja su: drvotokarski noževi, centrišta i ostali ⦿ pribor za fiksiranje obradka, pribor za mjerenje i zacrtavanje, razni ručni alat (kliješta, čekić, bat, dlijeta, odvijači, …), te osobna zaštitna sredstva. Najvažniji su drvotokarski noževi (dlijeta). ⦿ ⦿
ALATNICA
VRSTE TOKARSKIH DLIJETA ⦿ 1. 2. žljebasti ⦿ 2. sjekirasti ⦿ 3. ravni
PRIMJENA DLIJETA
REŽIMI TOKARENJA ⦿ ⦿ ⦿ Podaci o obradku Podaci o sredstvima rada ovisno o vrsti tokarenja Ostali podaci
TEHNIKA TOKARENJA ⦿ ⦿ ⦿ ⦿ 1. preuzimanje obradka pregled i sortiranje obradka uređenje radnog mjesta 2. stavljanje obradka u steznu glavu i stezanje 3. puštanje stroja u pogon, provjeravanje ispravnosti rada stroja i zaštitnih naprava 4. uzimanje odgovarajućeg alata 5. pokretanje alata po stremenu i pod nagibom 6. skidanje obradka, pregled i odlaganje 7. uređenje radnog mjesta
POGLED NA TOKARENJE ⦿ Mastor ⦿ CNC tokarenja – ručno tokarenje ⦿ Izrada drvene kutije tokarenjem
KVIZ Riješite kviz ⦿ https: //wordwall. net/play/955/121/455
Literatura i izvori ⦿ Maretić, Mirko, Finalna obrada drva, I dio. SIZ odgoja i usmjerenog obrazovanja šumarstva i drvne industrije SRH-Zagreb, 1979. ⦿ Internet izvori (slike, GIF, dijelovi teksta) Materijal izradila: Lidija Jakovac-Smokvina, Rijeka
