OBRADA DEFORMACIJAMA plastina obrada Obrada materijala Obrada skidanjem

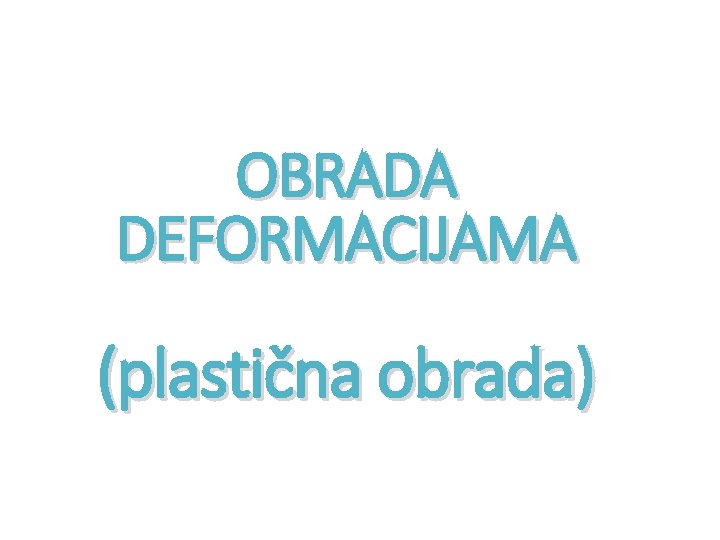

OBRADA DEFORMACIJAMA (plastična obrada)

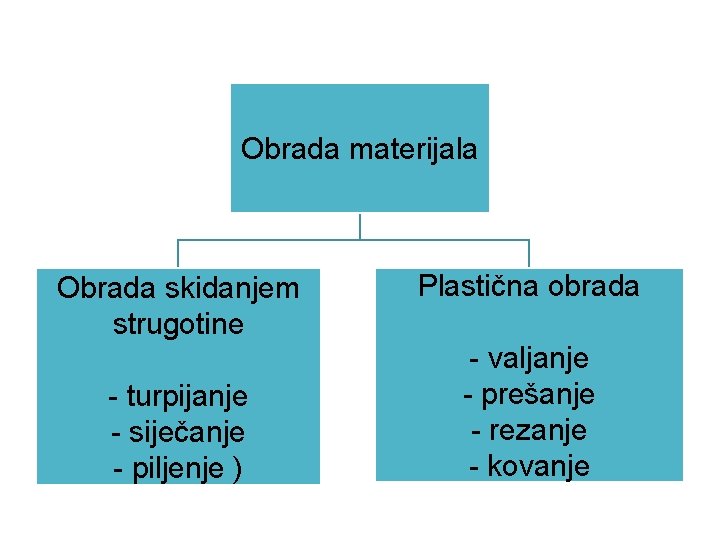

Obrada materijala Obrada skidanjem strugotine - turpijanje - siječanje - piljenje ) Plastična obrada - valjanje - prešanje - rezanje - kovanje
REZANJE LIMOVA

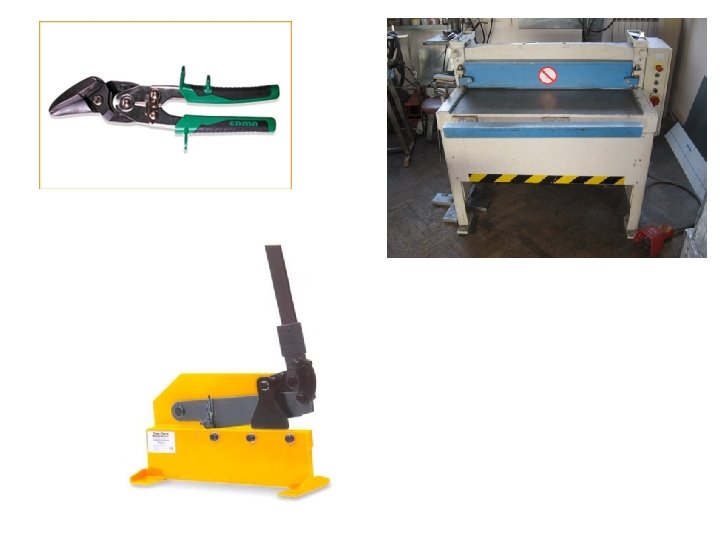

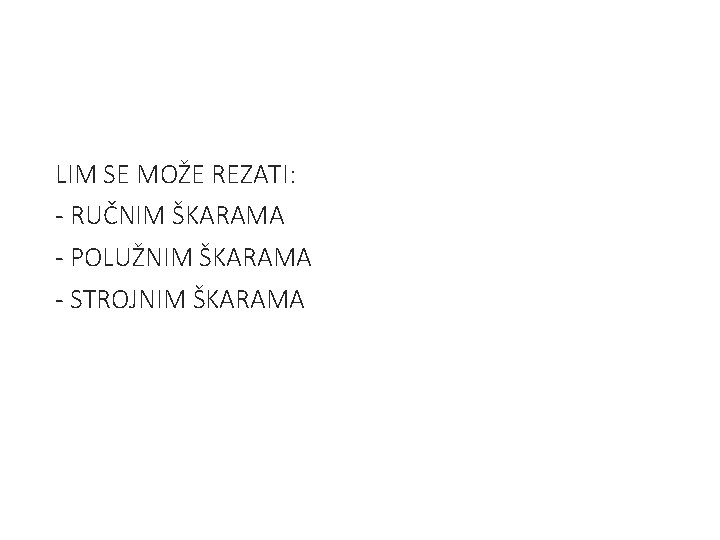

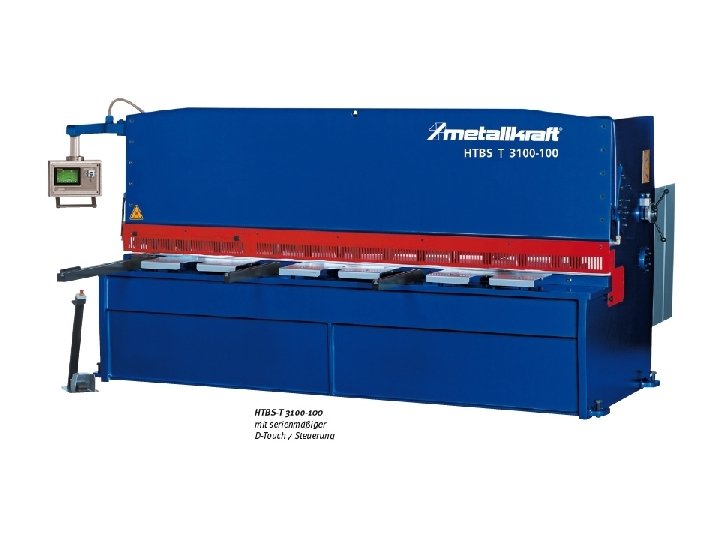

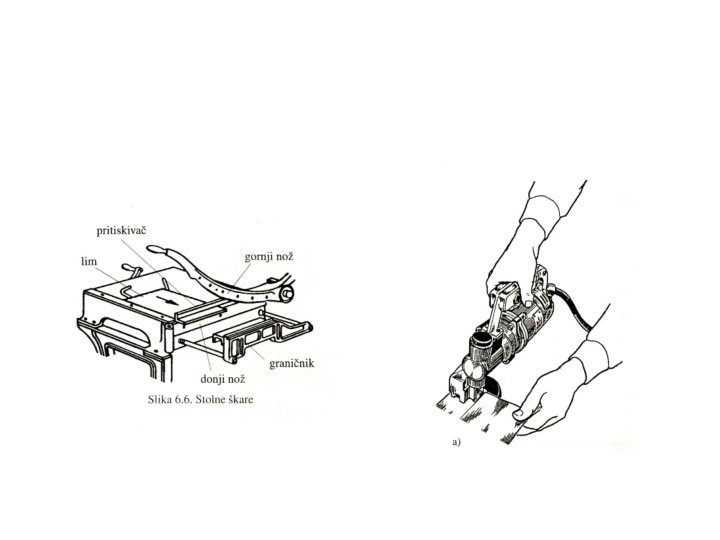

LIM SE MOŽE REZATI: - RUČNIM ŠKARAMA - POLUŽNIM ŠKARAMA - STROJNIM ŠKARAMA

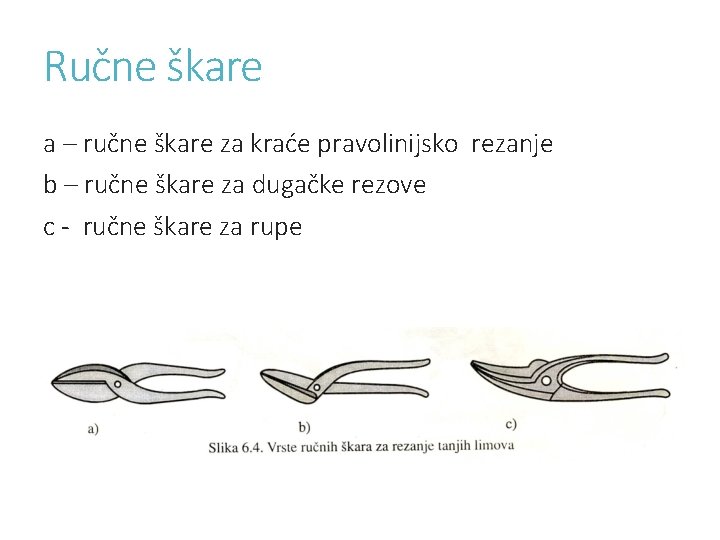

Ručne škare a – ručne škare za kraće pravolinijsko rezanje b – ručne škare za dugačke rezove c - ručne škare za rupe

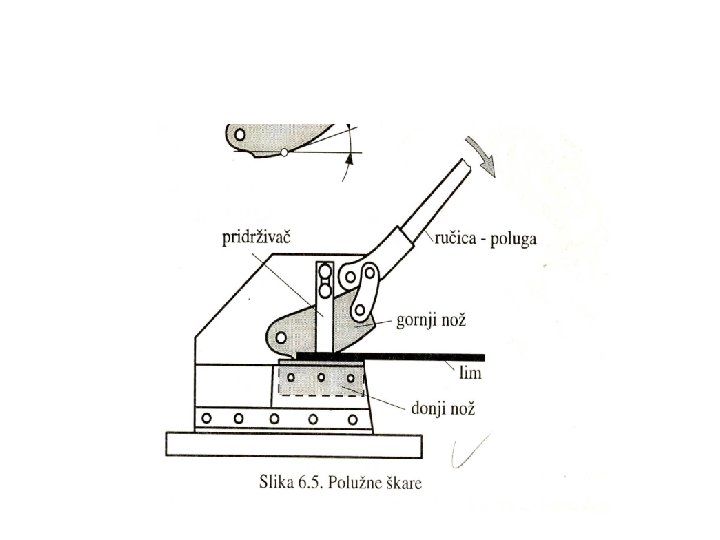

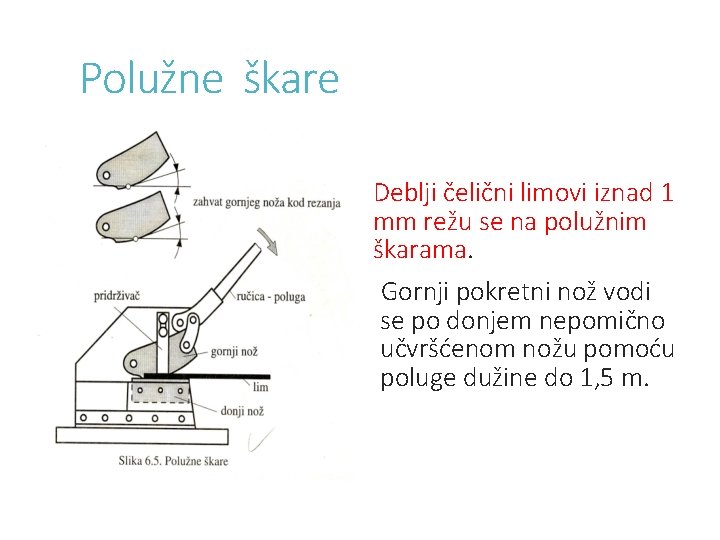

Polužne škare Deblji čelični limovi iznad 1 mm režu se na polužnim škarama. Gornji pokretni nož vodi se po donjem nepomično učvršćenom nožu pomoću poluge dužine do 1, 5 m.

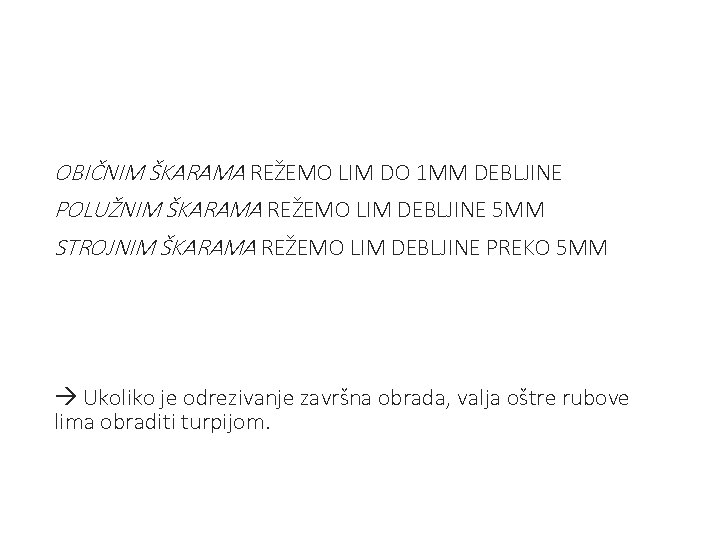

OBIČNIM ŠKARAMA REŽEMO LIM DO 1 MM DEBLJINE POLUŽNIM ŠKARAMA REŽEMO LIM DEBLJINE 5 MM STROJNIM ŠKARAMA REŽEMO LIM DEBLJINE PREKO 5 MM Ukoliko je odrezivanje završna obrada, valja oštre rubove lima obraditi turpijom.

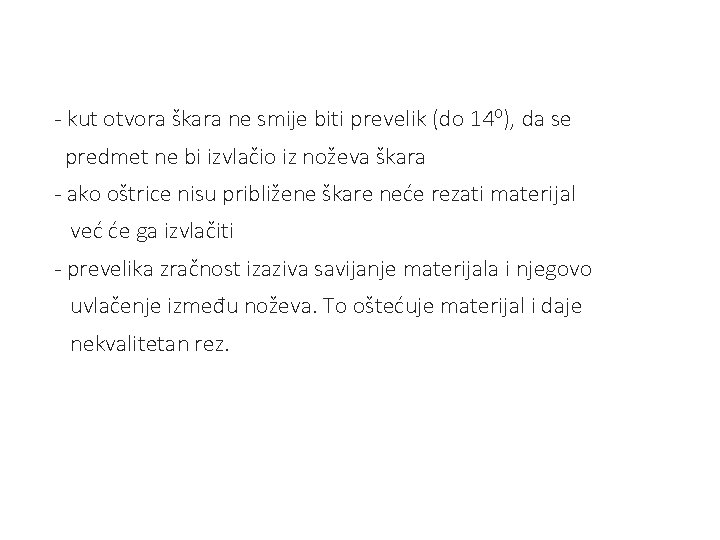

- kut otvora škara ne smije biti prevelik (do 14⁰), da se predmet ne bi izvlačio iz noževa škara - ako oštrice nisu približene škare neće rezati materijal već će ga izvlačiti - prevelika zračnost izaziva savijanje materijala i njegovo uvlačenje između noževa. To oštećuje materijal i daje nekvalitetan rez.
Radni postupak 1. ravno rezanje 2. kružno rezanje 3. izrezivanje otvora
Pitanja 1. Nabroji obrade skidanjem strugotine ! 2. Nabroji plastične obrade! 3. Čime se režu tanki limovi? 4. Čime se režu deblji limovi? 5. Nabroji vrste škara 6. Koji limovi se režu polužnim škarama? 7. Kolika treba biti zračnost između nožica škara? 8. Što izaziva savijanje materijala kod rezanja?

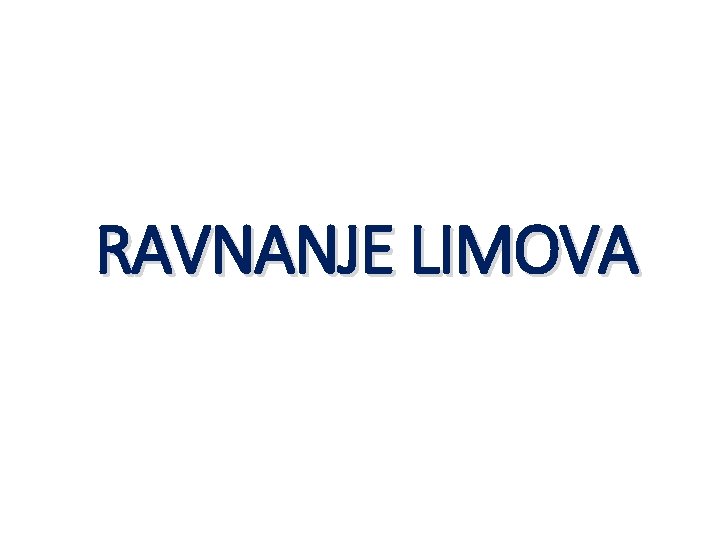

RAVNANJE LIMOVA

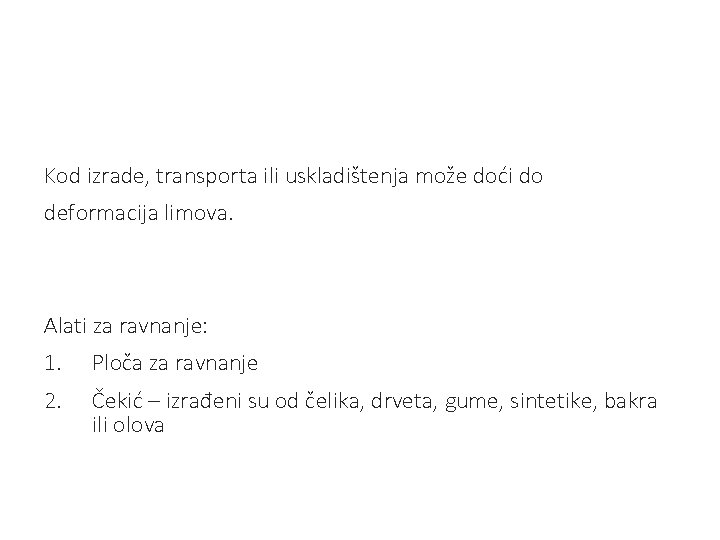

Kod izrade, transporta ili uskladištenja može doći do deformacija limova. Alati za ravnanje: 1. Ploča za ravnanje 2. Čekić – izrađeni su od čelika, drveta, gume, sintetike, bakra ili olova

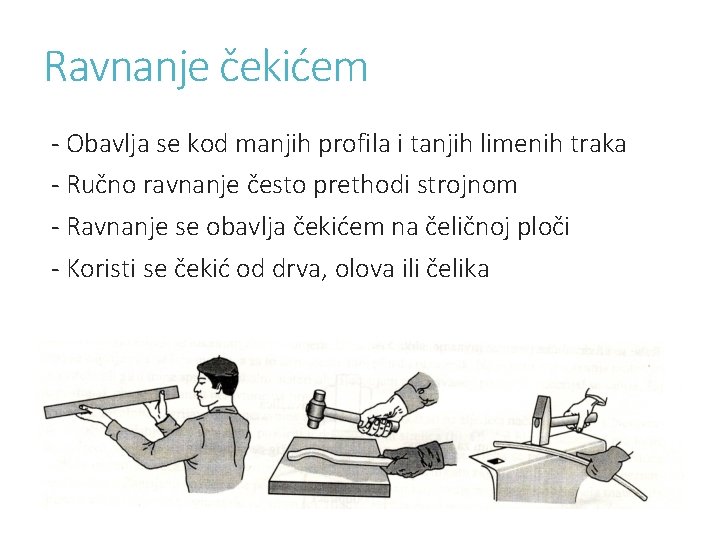

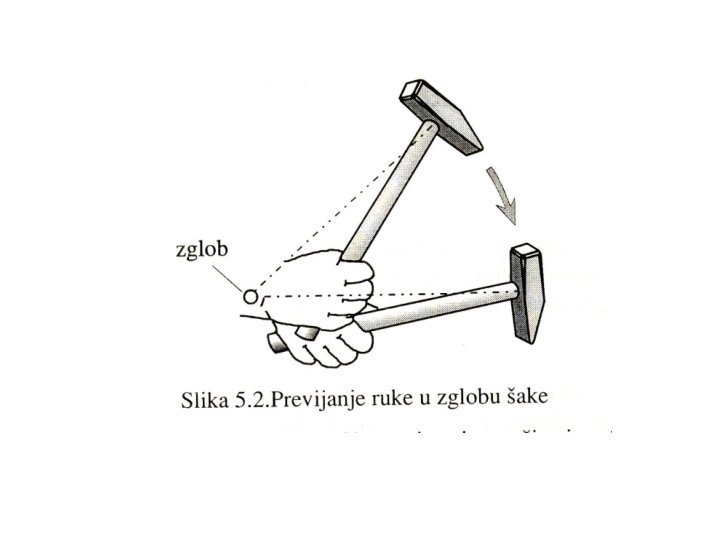

Ravnanje čekićem - Obavlja se kod manjih profila i tanjih limenih traka - Ručno ravnanje često prethodi strojnom - Ravnanje se obavlja čekićem na čeličnoj ploči - Koristi se čekić od drva, olova ili čelika

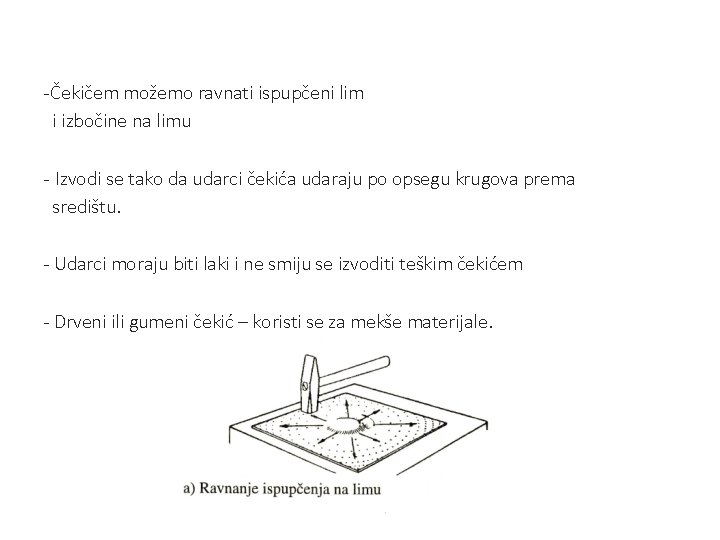

- Čekičem možemo ravnati ispupčeni lim i izbočine na limu - Izvodi se tako da udarci čekića udaraju po opsegu krugova prema središtu. - Udarci moraju biti laki i ne smiju se izvoditi teškim čekićem - Drveni ili gumeni čekić – koristi se za mekše materijale.

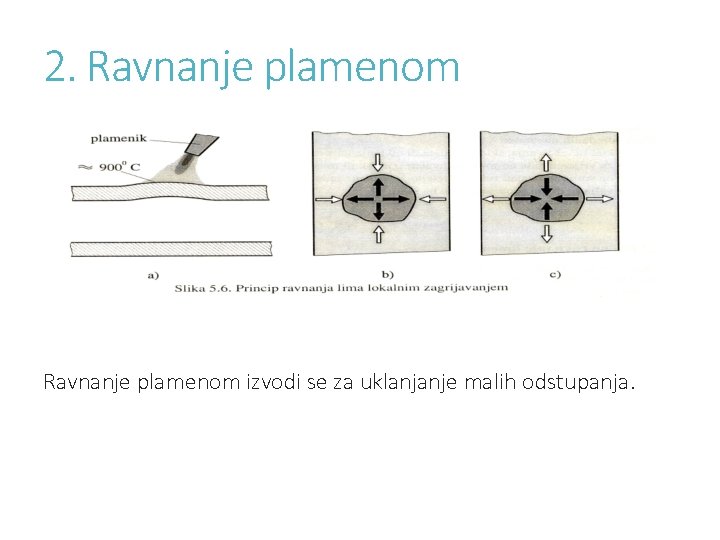

2. Ravnanje plamenom izvodi se za uklanjanje malih odstupanja.

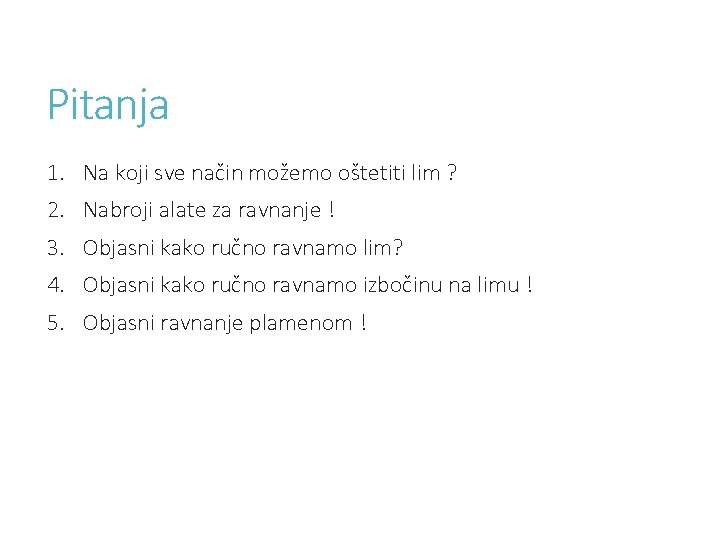

Pitanja 1. Na koji sve način možemo oštetiti lim ? 2. Nabroji alate za ravnanje ! 3. Objasni kako ručno ravnamo lim? 4. Objasni kako ručno ravnamo izbočinu na limu ! 5. Objasni ravnanje plamenom !

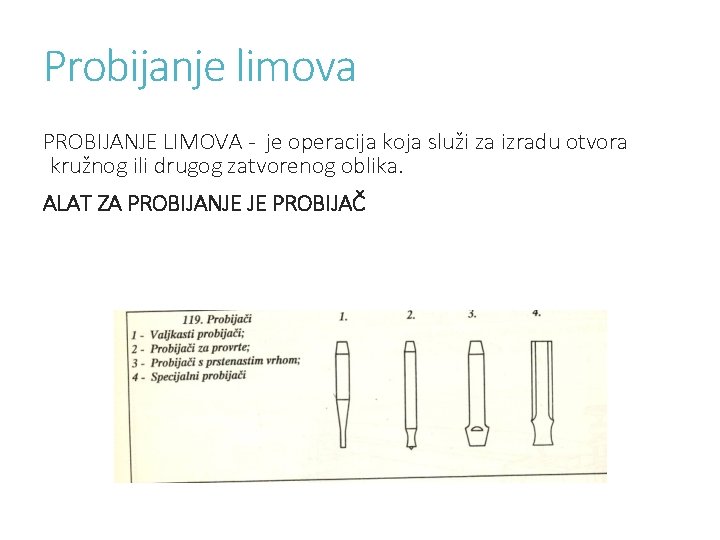

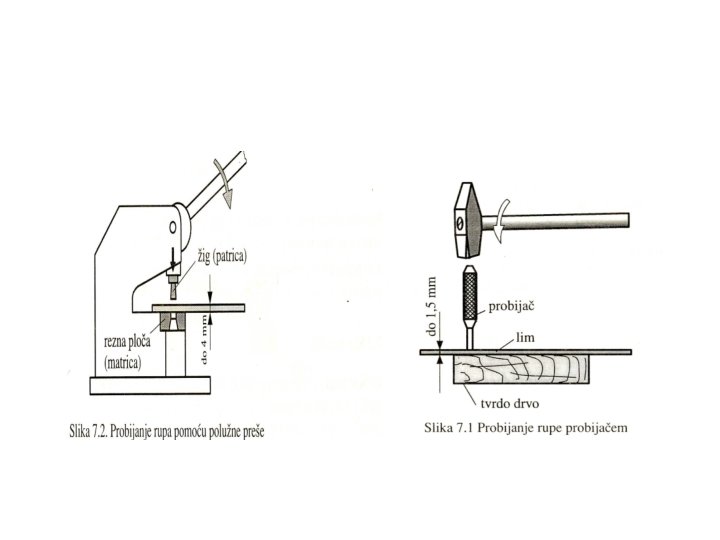

Probijanje limova PROBIJANJE LIMOVA - je operacija koja služi za izradu otvora kružnog ili drugog zatvorenog oblika. ALAT ZA PROBIJANJE JE PROBIJAČ

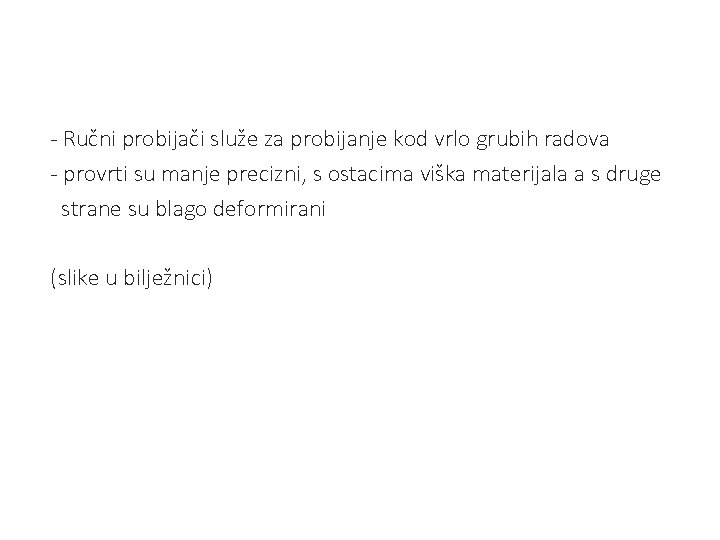

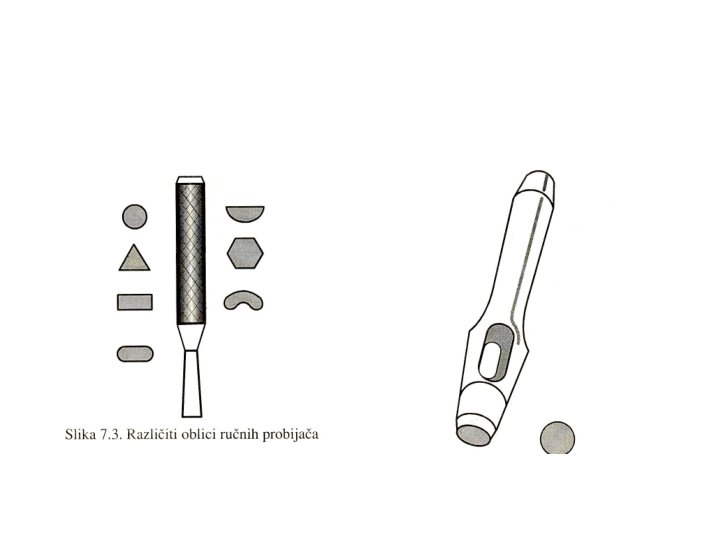

- Ručni probijači služe za probijanje kod vrlo grubih radova - provrti su manje precizni, s ostacima viška materijala a s druge strane su blago deformirani (slike u bilježnici)

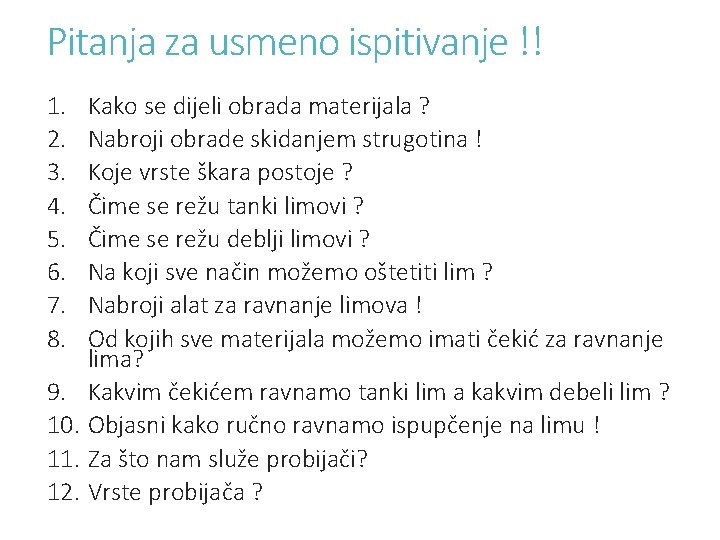

Pitanja za usmeno ispitivanje !! 1. 2. 3. 4. 5. 6. 7. 8. Kako se dijeli obrada materijala ? Nabroji obrade skidanjem strugotina ! Koje vrste škara postoje ? Čime se režu tanki limovi ? Čime se režu deblji limovi ? Na koji sve način možemo oštetiti lim ? Nabroji alat za ravnanje limova ! Od kojih sve materijala možemo imati čekić za ravnanje lima? 9. Kakvim čekićem ravnamo tanki lim a kakvim debeli lim ? 10. Objasni kako ručno ravnamo ispupčenje na limu ! 11. Za što nam služe probijači? 12. Vrste probijača ?
