OBLIQUE Pertemuan 10 Irma Damayantie S Ds M

OBLIQUE Pertemuan 10 Irma Damayantie, S. Ds. , M. Ds Prodi Desain Interior - FDIK

GAMBAR TIGA DIMENSI a. b. c. d. e. Proyeksi Isometrik Proyeksi Dimetrik Proyeksi Trimetrik Proyeksi Oblique Cavalier Proyeksi Oblique Cabinet

OBLIQUE PICTORIALS • Oblique Pictorial dimulai dengan pandangan lurus dari salah satu tampak, seringkali adalah tampak depan. • Sisi sudut & garis paralel digambar pada salah satu sisi untuk mempresentasikan kedalaman objek • Sudut Oblique yang umum digunakan : 30°, 45°, dan 60°

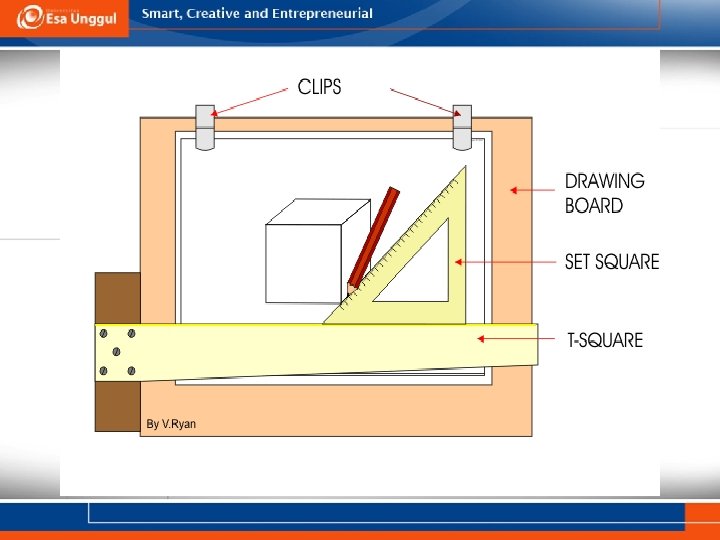

OBLIQUE PICTORIALS

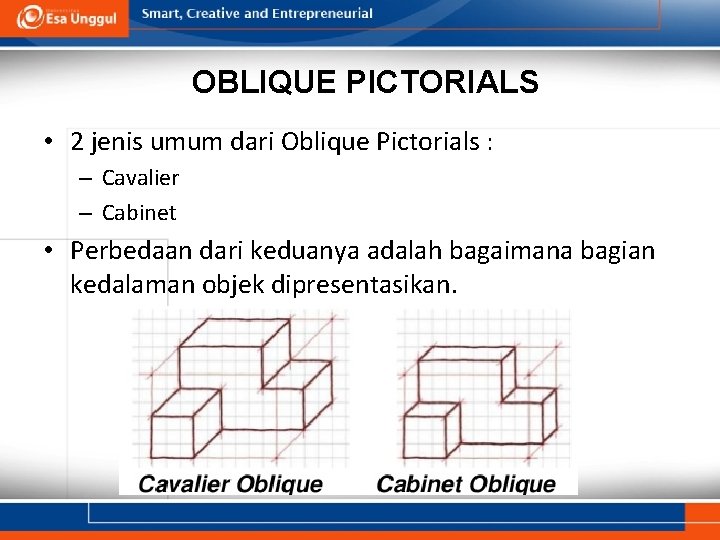

OBLIQUE PICTORIALS • 2 jenis umum dari Oblique Pictorials : – Cavalier – Cabinet • Perbedaan dari keduanya adalah bagaimana bagian kedalaman objek dipresentasikan.

CAVALIER OBLIQUE

CABINET OBLIQUE

JENIS GAMBAR OBLIQUE Oblique Cavalier Oblique Cabinet

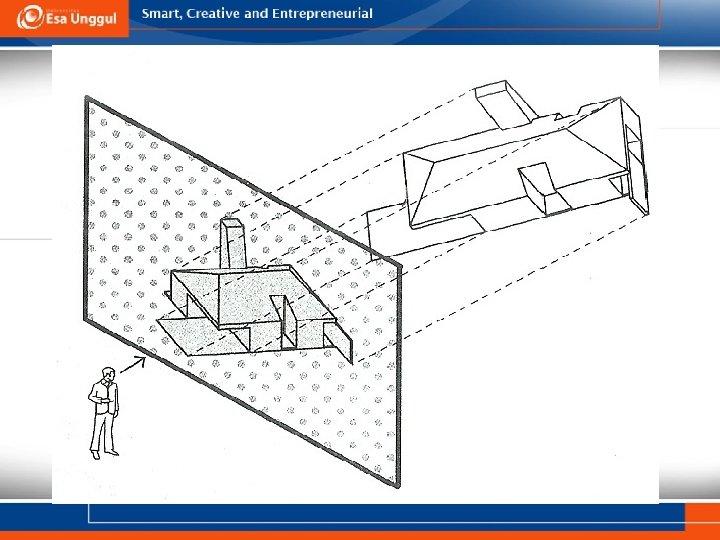

OBLIQUE PROJECTION Parallel & oblique to picture plane A Line of sight A B B C C D D

OBLIQUE PROJECTION Oblique drawing angle 30 o A B C A Type of Oblique drawing B D C 60 o 45 o 2) Cabinet 1) Cavalier Full scale D 45 o Half scale 45 o

OBLIQUE ECARA UMUM • Oblique secara umum merepresentasikan panjang dan tinggi objek, tetapi ukuran kedalaman dapat terukur dengan ukuran berapapun & dapat digambar dengan sudut berapapun.

SKETSA LANGSUNG DARI OBJEK ESTIMATE DEPTH ESTIMATE LINES D 45

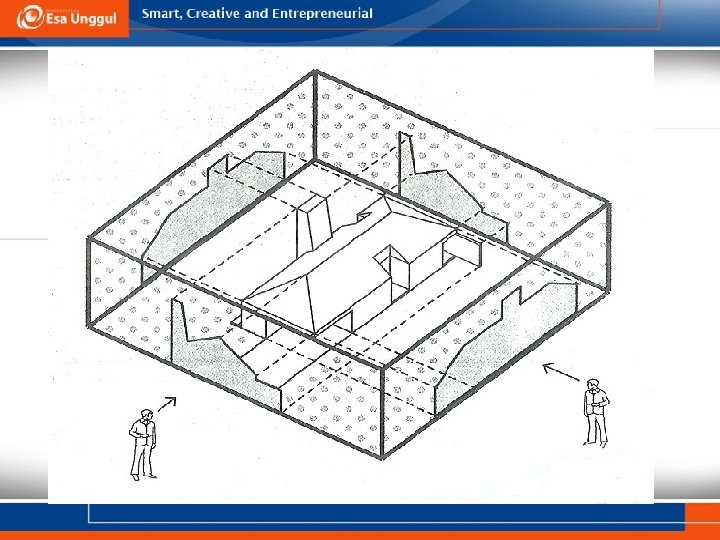

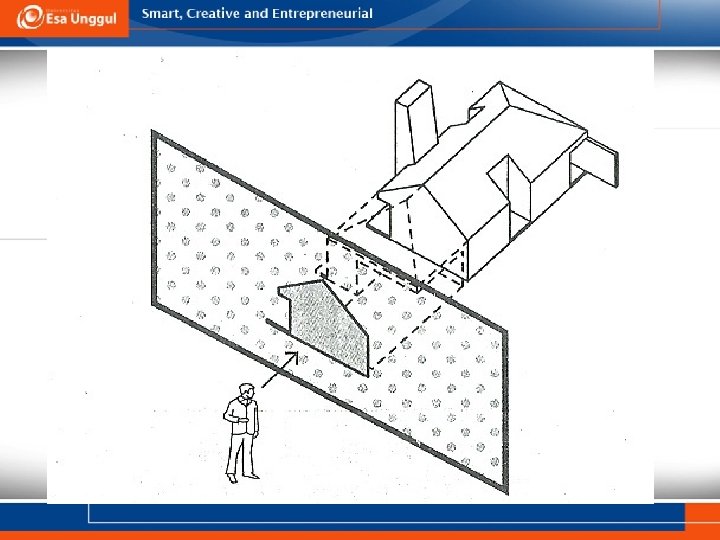

SKETSA DARI TAMPAK ORTHOGONAL

GAMBAR OBLIQUE DARI TAMPAK ORTHOGONAL
