Oblikovanje i implementacija IS-a Vježbe, ak. god. 2013/14.

Terminski plan vježbi � Utorak, 1. 2. 3. 4. 5. 6. 7. 13: 15 -16: 30 h 26. 11. 2013. 03. 12. 2013. 10. 12. 2013. 17. 12. 2013. 07. 01. 2014. 21. 01. 2014. Class diagram Use-Case diagram Component diagram Object diagram Sequence diagram

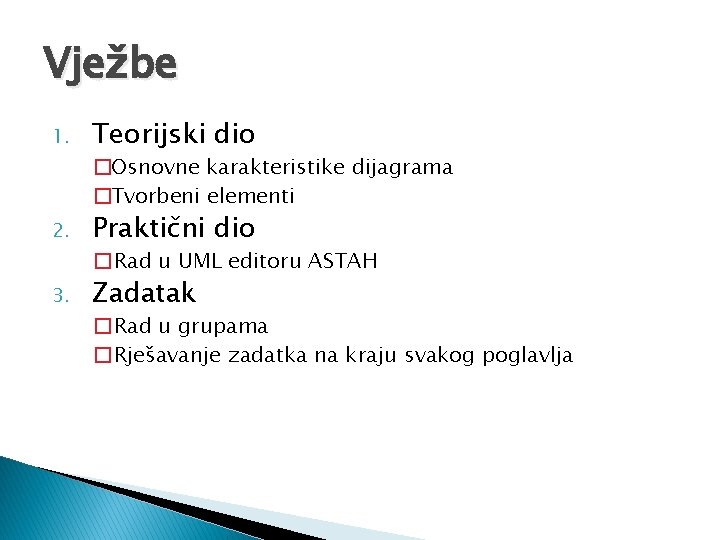

Vježbe 1. Teorijski dio 2. Praktični dio 3. Zadatak �Osnovne karakteristike dijagrama �Tvorbeni elementi �Rad u UML editoru ASTAH �Rad u grupama �Rješavanje zadatka na kraju svakog poglavlja

Vježbe � Kratki test u Loomen-u na početku vježbi (provjera znanja s prethodnih vježbi) � Bodovanje: ◦ ◦ ◦ Dolasci na predavanja i vježbe Aktivnost na predavanjima Test u Loomenu (4 x) Timski zadaci na vježbama (5 x) Ispit (predrok / redovan)

UML � Unified Modeling Language � Jedinstveni jezik za modeliranje � Koristi grafički prikaz za izradu apstraktnog modela sustava � Modeliranje: ◦ ◦ Softwarea Poslovnih procesa Ogranizacijskih struktura Ostalih sustava

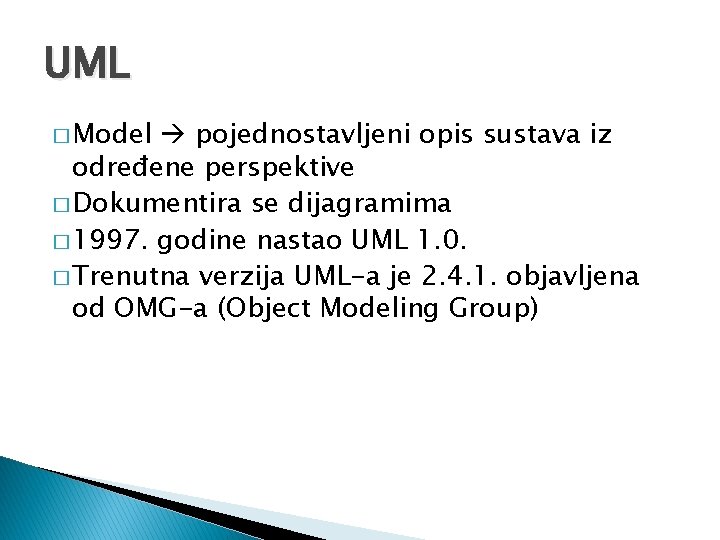

UML � Model pojednostavljeni opis sustava iz određene perspektive � Dokumentira se dijagramima � 1997. godine nastao UML 1. 0. � Trenutna verzija UML-a je 2. 4. 1. objavljena od OMG-a (Object Modeling Group)

Dijagrami

Dijagram klasa � Prikazuje sustav pomoću klasa (razreda) i relacija među klasama � Statički dijagram ne uzima u obzir vremensku komponentu, nego dio ili cijeli sustav u određenom trenutku � Pripada skupini strukturnih UML dijagrama

KLASA � Osnovni tvorbeni element dijagrama � Opis grupe objekata sa sličnim svojstvima STUDENT Pero Perić Marković OBJEKTI KLASA Ivanković

KLASA � Promatra se parkiralište � Klasa? Objekti?

KLASA � Objekt entitet iz stvarnog svijeta, ima dobro definirane granice i smisao u sustavu ◦ Osoba, mjesto, događaj. . . � Objekti imaju svoje atribute (svojstva) i čine radnje (imaju operacije/metode) � Klasa je prikaz objekta, tj. predložak na temelju kojeg se oni kreiraju

KLASA � Odrediti: 1. naziv klase 2. atribute 3. operacije velikim slovom – početna slova – informacije o objektu, prva riječ malim slovom, ostatak velikim – stvari koje objekt ili klasa čine, prva riječ malim slovom, ostatak velikim Narudzba. Robe -datum : date -iznos : double -kolicina : long +izvrsi() +zakljuci()

KLASA � Primjer: � Svaki Definirati klasu Student student ima svoj broj indeksa, prezime, ime i prosjek ocjena. � Student može prijaviti i odjaviti ispit te mu pristupiti.

Odnosi među klasama � Objekti su često vezani za druge objekte studenti POLAŽU ispite, asistenti ODRŽAVAJU vježbe, referenti OVJERAVAJU indekse � Odnosi su prikazani kao linije koje spajaju 2 klase čiji su objekti (instance) povezani � 2 tipa odnosa među klasama: 1. PRIDRUŽIVANJE 2. PODTIP

PRIDRUŽIVANJE PODTIP

Pridruživanje (asocija) � Jednosmjerno (unidirekcionalno) � Dvosmjerno (bidirekcionalno) � Agregacija � Refleskivno Ukoliko smjer nije naznačen, smatra se da je veza ili nepoznata ili dvosmjerna!

Pridruživanje - dvosmjerno � Primjer � Veza dvosmjerne veze: između klasa Osoba i Knjiga ◦ Osoba je posudila knjigu ◦ Knjiga pokazuje koje su je sve osobe posudile Osoba Knjiga

Pridruživanje - dvosmjerno � Veza uvijek ima 2 vrha, povezanih s 2 klase. � Vrhovi se nazivaju ULOGE. � Vrh može i ne mora imati naziv (može biti imenica ili glagol) � Višestrukost veze koliko objekata može sudjelovati u odnosu između 2 klase

Višestrukost veze 1 n 1. . n 2, n 3 n. . * točno 1 pojedinac 0. . * ili n više pojedinaca, neograničeno bilo koji točno određeni broj (0, 1, 5, 23) između n 1 i n 2 (5. . 8 5, 6, 7 ili 8) između n 1 i više pojedinaca kombinacija (4. . 7, 9 4, 5, 6, 7 ili 9) n ili više pojedinaca, neograničeno (5. . * 5 ili više)

Višestrukost � Ako višestrukost nije naznačena, smatra se vrijednost 1 (točno 1 pojedinac) � Primjer: Veza između klase Student i Indeks � Jedan student može imati samo jedan indeks

Višestrukost � Primjer: � Na Veza između klase Racun i Artikl računu može biti jedan ili više artikala

Višestrukost � Nakon završetka ispitnog roka profesor svaki put ispravlja točno 60 pismenih ispita Profesor Ispit 1 60

Višestrukost � Na nekom projektu profesor mora voditi barem pet studenata � Studenti mogu biti samo na jednom projektu � Ako to žele, studenti ne moraju prijaviti sudjelovanje na projektu Profesor Student 0. . 1 5. . *

Pridruživanje - refleksivno � Klasa povezana sama sa sobom. � Više pojedinaca istog razreda moraju međusobno komunicirati � Primjer: Programsko rješenje za vođenje poslovanja poduzeća koristi šifarnik u koji se unose skladišta i blagajne poduzeća. Međutim, svakoj blagajni potrebno je dodijeliti jedno skladište. Jedna blagajna je uvijek pridružena jednom skladištu �

Agregacija � jedna klasa sadrži druge klase (agregirana je u drugoj klasi) � oblik odnosa nadskup-podskup (cjelina-dio) � Nadskup agregat � Simbol agregacije uvijek dodiruje razred nadskup, a prazna linija podskup � Veza agregacije usmjerena od nadskupa prema podskupu � Automobil - motor

Agregacija � Primjer: U nekom poduzeću postoje odjeli nabave, prodaje, financija. . Zaposlenici su zaposleni u tim odjelima.

Kompozicija � slična agregaciji � uništavanjem (gašenjem, zatvaranjem) agregata (cjeline) gase se i njegovi dijelovi. � jaki tip agregacije � promatrana klasa ne može egzistirati bez druge klase

Kompozicija � Primjer: Poduzeće osim svog sjedišta može imati i nekoliko poslovnica � Zatvaranjem poduzeća, zatvaraju se i sve poslovnice. Veza 0. . *? ?

ATRIBUTI � svojstva klasa � navode se u pravokutniku ispod naziva klase � imaju svoja svojstva: ◦ NAZIV – prva riječ malim slovom, početno slovo ostalih riječi velikim (broj. Indeksa) ◦ VIDLJIVOST �javno + (public) – dostupan svim klasama i paketima �privatno – (private) – dostupan unutar iste klase �zaštićeno # (protected) – unutar iste i izvedenih klasa �paket ~ (package) – dostupan svim klasama istog paketa

ATRIBUTI ◦ TIP �UML tipovi (boolean, integer, string, unlimited. Integer) �Java tipovi (byte, char, double, float, int) ◦ POČETNA VRIJEDNOST – inicijalna vrijednost dodana atributima (klasa automobil atribut broj. Vrata vrijednost 4) � Pravilo pisanja atributa: [vidljivost] ime. Atributa : tip. Atributa

ATRIBUTI � Tipovi atributa navode se pokraj imena, nakon znaka „ : „ ◦ STRING – tekstualni tip, za prikaz znakova �ime. Studenta : String = „Marko” ◦ INTEGER – za prikaz cijelih brojeva �broj. Indeksa : Integer = 34952 ◦ DOUBLE – za prikaz decimalnih brojeva �prosjek. Ocjena : Double = 3, 7 ◦ BOOLEAN – sadržava 2 vrijednosti: true ili false �prosao. Ispit : Boolean = true

ATRIBUTI � Primjer: �U bazi podataka fakulteta nalaze se podaci o studentima. � Svaki student ima broj indeksa, ime, prezime, OIB te odabrani smjer � Broj indeksa je privatni podatak, ime, prezime i smjer su javni, OIB je zaštićeni

OPERACIJE � procesi koje klasa može izvršiti � navode se u pravokutniku ispod atributa � svojstva operacija: ◦ vidljivost (isto kao i kod atributa) ◦ ulazni i izlazni parametri – svojstveni samo za operacije. � Pravilo pisanja operacija: [vidljivost] ime. Operacije (parametri)

OPERACIJE � Primjer: � Prikazati klasu Blagajnik koja sadrži atribute Šifra, Ime, Prezime, OIB. � Blagajnik priprema robu i izrađuje račun

Primjer: atributi i operacije � Primjer: � Promatraju se dobavljači nekog poduzeća. � Dobavljači sadržavaju sljedeće podatke: ◦ ◦ ◦ OIB (zaštićeni podatak) Naziv (javni podatak) Ukupan iznos nabave (javni podatak) Kontakt osobu (javni podatak) Telefon (privatni podatak) � Dobavljači obavljaju sljedeće operacije: ◦ Dobavljaju robu ◦ Ispostavljaju račune

NASLJEĐIVANJE � temeljni koncept OO programiranja � između različitih klasa često postoje sličnosti ◦ mogu dijeliti iste atribute i/ili iste metode Nepotrebno ponavljanje programskog koda NASLJEĐIVANJE

NASLJEĐIVANJE � klasa A nasljeđuje od B ◦ A podklasa klase B ◦ B nadklasa klase A � „Čisto nasljeđivanje” klasa A nasljeđuje SVE atribute i metode od klase B � Jedna klasa je „roditelj” jednoj ili više drugih klasa. � Veza od podklase prema nadklasi

NASLJEĐIVANJE � primjer: � Postoji mnogo sličnosti između klasa Student i Profesor � Imaju iste atribute i obavljaju iste metode � Zajednički atributi su ime, prezime i OIB � Zajednička metoda je kupi pokaz za tramvaj � Kreira se nova klasa Osoba od koje nasljeđuju klase Student i Profesor

NASLJEĐIVANJE

� Klasa Osoba glavna klasa. Apstraktna je jer postoji samo zbog drugih klasa koje nasljeđuju od nje (kosim slovima) � Student i Profesor imaju iste atribute i metode koji se pišu u klasi Osoba � Nasljeđivanjem se smanjila količina potrebnog posla � Atributi i metode se implementiraju samo jednom, u klasi Osoba

Ovisnost � jedna klasa ovisi o drugoj klasi � promjena u jednom entitetu utječe na drugi � neovisni entitet isporučitelj � ovisni entitet klijent � jednosmjerna veza

Ovisnost � Primjer: �U poduzeću manager ima najvišu funkciju � Direktor prodaje nadređen je zaposlenicima u prodaji � Komercijalist obavlja poslove prodaje � Svi su oni zaposlenici poduzeća � Manager smije promicati i davati povišice svim zaposlenicima

Ovisnost

� � � Neki fakultet sastoji se od jednog ili više zavoda, a svaki zavod od jedne ili više zavodskih grupa. Zavodsku grupu čine zaposlenici. Zaposlenici mogu raditi i u nekoliko zavodskih grupa Postoje dva konkretna tipa zaposlenika: predavači i asistenti. Svaki predavač ima barem jedan kolegij koji predaje, a svaki asistent drži vježbe iz barem jednog kolegija. Svaki kolegij može imati jednog ili više predavača i asistenata. Asistent ima jednog predavača u funkciji mentora, a predavač može imati više asistenata. Svaki kolegij se sastoji od više predavanja i više vježbi i ima svoj naziv (String). Ukidanjem kolegija ukidaju se predavanja i vježbe Student je zasebna kategorija u organizaciji fakulteta i u ovom modelu pretpostavite samo da sluša jedan ili više kolegija. I student i zaposlenik su osobe. Svaka osoba ima svoje ime i prezime. Dodatno, svaki zaposlenik ima svoj matični broj zaposlenika (String), a svaki student svoj JMBAG (String). Fakultet ima svoj matični broj (String) i naziv (String). Zavod ima svoj naziv (String) i broj računa (String). Zavodske grupe imaju svoj naziv grupe te naziv glavnog laboratorija (String).

� � � Prepostavite da neka vojna jedinica može biti brigada ili satnija. Svaka brigada sadrži jednu ili više satnija. Na čelu brigade nalazi se brigadir, a na čelu satnije satnik. Brigadir i satnik su vojno osoblje, kao i vojnik. Brigadir smije odlikovati i promicati sve članove vojnog osoblja (osim samog sebe). Svaki član vojnog osoblja ima svoje zadatke. Zadatak ima svoj redni broj (int), naziv (String) i rok izvršenja (Date). Postoje dva tipa zadataka: edukacijski i akcijski. Edukacijske zadatke smiju obavljati samo brigadir i satnik. Oni mogu imati najviše jedan edukacijski zadatak. Svaki edukacijski zadatak drži samo jedan brigadir ili satnik, ali jedan edukacijski zadatak može istodobno imati brigadira i satnika. Svaki član vojnog osoblja može imati jedan ili više akcijskih poslova, a jedan akcijski posao može obavljati više različitih članova vojnog osoblja. Svaki član vojnog osoblja nosi po jedan komad oružja i vojnu odoru. Vojna odora je prilagođena svakom pojedinom članu vojnog osoblja i ako iz bilo kojeg razloga član vojnog osoblja napusti vojnu jedinicu, vojna odora se uništava. Oružje nosi svaki član vojnog osoblja, ali ono ostaje na raspolaganju čak i ako pojedinac napusti vojnu jedinicu. Svaki član vojnog osoblja ima svoje ime i prezime (String) i broj vojne isprave (int). Svaka brigada ima svoju oznaku (String) i broj vojnog osoblja (int). Svaki komad oružja ima svoj broj (int) i naziv (String). Svaka odora ima svoj kontrolni broj (int).

� � � � � Neko poduzeće sastoji se od jednog ili više odjela, a na čelu svakog odjela je direktor odjela. Svaki odjel može imati više pododjela. Svaki pododjel ima svog direktora pododjela i radnike. Postoje dva tipa zaposlenika: direktori i radnici. Nadalje, direktori mogu biti direktori odjela ili direktori pododjela. Svaki zaposlenik može raditi na više poslova, a svaki posao može raditi nijedan ili više zaposlenika. Konkretni posao može biti administrativni ili razvojni. Svaki posao ima svoj naziv (String) i rok dovršenja (Date). Ako je posao razvojni, onda on sadrži i matični broj nekog drugog poduzeća (String) za koje se takav posao obavlja. Direktor odjela može zaposliti ili otpuštati sve direktore pododjela i sve radnike u pododjelima (oni ovise o njemu). Direktor pododjela ne može otpuštati niti zapošljavati radnika, ali ima opciju da upita direktora odjela ako se ukaže potreba za otpuštanjem ili zapošljavanjem radnika. Poduzeće ima svoj matični broj (String), broj računa (String) i ukupan broj zaposlenika (int). Svaki odjel ima svoj naziv i adresu, a svaki pododjel, osim naslijeđenog naziva i adrese odjela, ima i vlastiti naziv. Svaki zaposlenik ima svoj matični broj u poduzeću i ime i prezime.

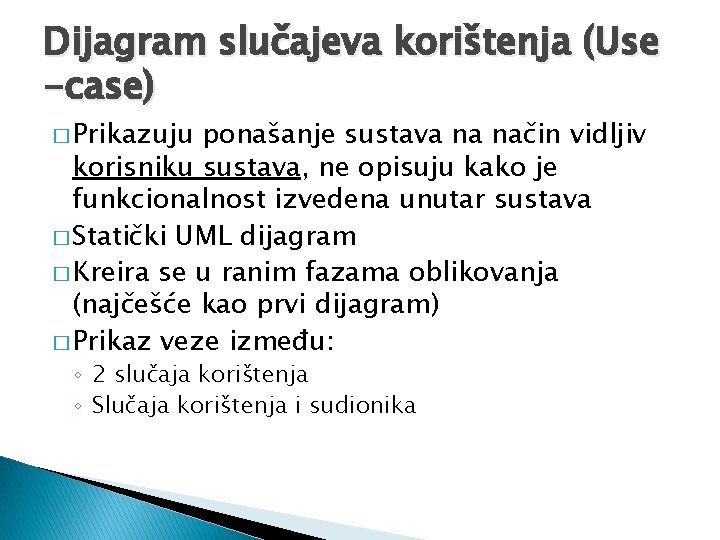

Dijagram slučajeva korištenja (Use -case) � Prikazuju ponašanje sustava na način vidljiv korisniku sustava, ne opisuju kako je funkcionalnost izvedena unutar sustava � Statički UML dijagram � Kreira se u ranim fazama oblikovanja (najčešće kao prvi dijagram) � Prikaz veze između: ◦ 2 slučaja korištenja ◦ Slučaja korištenja i sudionika

Dijagram slučajeva korištenja (Use -case) � Slučajevi korištenja predstavljaju vanjski pogled na sustav � Ne postoje korelacije između slučajeva korištenja i klasa unutar sustava � Pozornost – ne na dijagram i kompleksnost dijagrama nego na opise dijelova dijagrama � Grubi prikaz što sustav radi, a ne kako radi

Simboli � Scenarij – slijed koraka koji opisuju interakciju između korisnika i sustava � Primjer scenarija: Web trgovina Kupac pretražuje web katalog proizvoda i dodaje željene proizvode u košaricu. U trenutku kupnje, kupac odabire mjesto dostave te daje podatke o kreditnoj kartici i potvrđuje prodaju. Sustav provjerava autorizaciju kreditne kartice, potvrđuje prodaju i šalje e-mail potvrde.

� Jedina moguća situacija? � Autorizacija kreditne kartice – neuspješna poseban scenarij � „obični kupac” koji ne mora dati adresu dostave i informacije o kartici poseban scenarij Svi scenariji su različiti, ali i slični. U čemu? KORISNIK IMA ISTI CILJ – KUPITI PROIZVOD � Korisnik ne mora uvijek uspjeti, ali cilj ostaje � Korisnikov cilj je ključ za use-case!

Simboli � Slučaj korištenja apstraktni zadatak kojeg izvode sudionici ◦ Skup scenarija povezanih zajedničkim ciljem korisnika � Sudionik vanjski entitet direktno povezan sa sustavom, ali nije dio sustava ◦ Inicijator svih akcija ◦ Imaju imena koja ne bi smjela biti povezana s organizacijom poduzeća ◦ Živo biće ili neki drugi sustav (npr. računalo)

Postupak pisanja use-casea 1. 2. 3. 4. Odabir jednog od mogućih scenarija kao glavnog (uspješnog) scenarija Glavni (uspješni) scenarij je prikaz niza koraka Uzimaju se ostali scenariji i navode se kao alternative, opisujućih ih kao varijacije glavnog uspješnog scenarija Alternative mogu biti uspjesi ili neuspjesi

Kupovina proizvoda � Glavni 1. 2. 3. 4. 5. 6. 7. 8. scenarij: Kupac pregledava katalog i odabire proizvode Kupac potvrđuje proizvode Kupac upisuje informacije o dostavi (npr. idući dan ili za 3 dana) Sustav prikazuje punu cijenu sa dostavom Kupac popunjava informacije o kred. kartici Sustav autorizira kupnju Sustav potvrđuje prodaju Sustav šalje e-mail potvrde kupcu

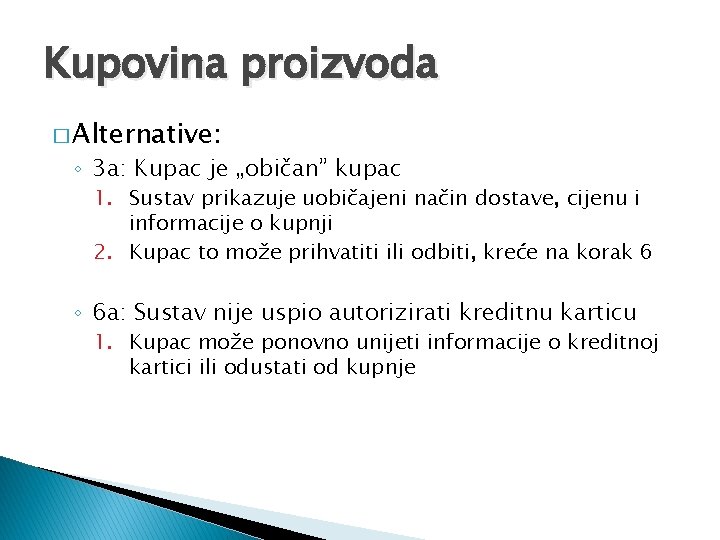

Kupovina proizvoda � Alternative: ◦ 3 a: Kupac je „običan” kupac 1. Sustav prikazuje uobičajeni način dostave, cijenu i informacije o kupnji 2. Kupac to može prihvatiti ili odbiti, kreće na korak 6 ◦ 6 a: Sustav nije uspio autorizirati kreditnu karticu 1. Kupac može ponovno unijeti informacije o kreditnoj kartici ili odustati od kupnje

Podizanje novca s bankomata � Glavni 1. 2. 3. 4. 5. 6. 7. 8. scenarij: Klijent ubacuje karticu u bankomat Sustav traži PIN Klijent upisuje PIN Klijent potvrđuje unos tipkom Enter Sustav provjerava valjanost PIN-a Kartica autorizirana, sustav traži da klijent unese željeni iznos Klijent unosi iznos i potvrđuje ga Sustav isplaćuje novac klijentu

Podizanje novca s bankomata � Alternative: ◦ 2 a: Klijent poništava transakciju klikom na Cancel 1. Sustav vraća karticu klijentu ◦ 5 a: Klijent unosi pogrešan PIN 1. Sustav javlja grešku i traži ponovni unos 2. Ukoliko klijent 3 x zaredom unese krivi PIN sustav poništava cijelu transakciju

� Svaki use-case ima primarnog sudionika � Primarni sudionik – sudionik s ciljem kojeg slučaj korištenja pokušava provesti i obično je (ali ne uvijek) inicijator use-casea � Postoje i drugi sudionici s kojima sustav komunicira dok se izvodi use-case sekundarni sudionici

� Svaki korak u slučaju korištenja je element interakcije između sudionika i sustava � Svaki korak bi trebao biti jednostavna izjava i jasno pokazati tko pokreće koji korak � Korak pokazuje namjeru sudionika

Veze � Veza između sudionika i slučaja korištenja prikazuje se ravnom linijom bez strelica � Može biti: ◦ Između sudionika i slučaja korištenja ◦ Dva ili više sudionika

Tipovi veza Pridruživanje (asocija) Generalizacija Uključivanje Proširenje

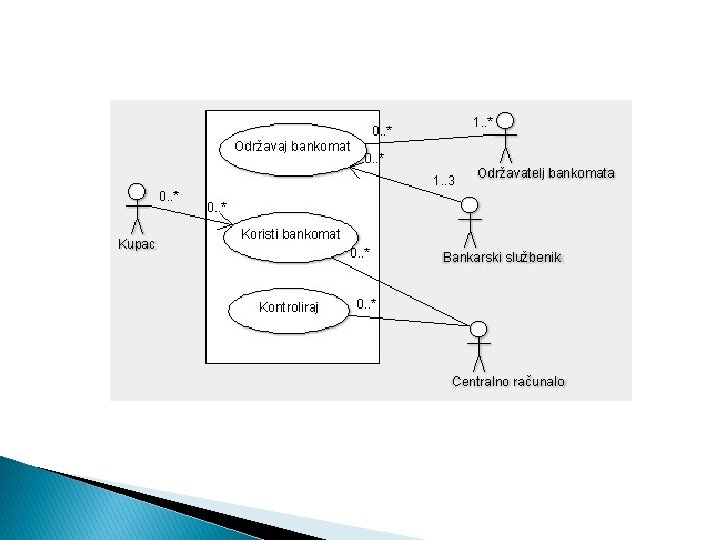

Asocija � Sudionici se povezuju sa slučajevima korištenja � Moguće koristiti i višestrukosti � Klijent može izraditi najviše 1 narudžbu, dok se u istom trenutku može odvijati 0 ili više narudžbi različitih klijenata

Generalizacija � Povezuju se: ◦ 2 sudionika – specifičniji sudionik preuzima sve uloge apstraktnijeg ◦ 2 SK – specifičniji proširuje funkcionalnosti apstraktnijeg

Uključivanje (include) � Povezuju se 2 SK na način da 1 slučaj u tijeku svog izvođenja u potpunosti izvede uključeni SK

Uključivanje (include) � Kaže se da prvi use-case uključuje (includes) drugog � Uključeni slučajevi korištenja koriste se: ◦ za kompleksne korake radi preglednosti glavnog scenarija ◦ za korake koji se ponavljaju u nekoliko slučajeva korištenja � Npr. � „Otprema robe” uključuje „ažuriranje stanja na skladištu”

Proširenje (extend) � Povezuju se 2 SK pri čemu jedan proširuje funkcionalnost drugog ako je zadovoljen određen uvjet u točki proširenja � „detaljniji” use-case � Jedan use-case dodaje funkcionalnosti drugom use-caseu pod određenim okolnostima � Npr. Login use-case tipične Web stranice uključuje Registraciju novog korisnika – ali samo ako korisnik već nema račun

Proširenje (extend) � Jedan slučaj korištenja je osnovni, drugi je proširujući � Veza uvijek ide od proširujućeg prema osnovnom TOČKA PROŠIRENJA

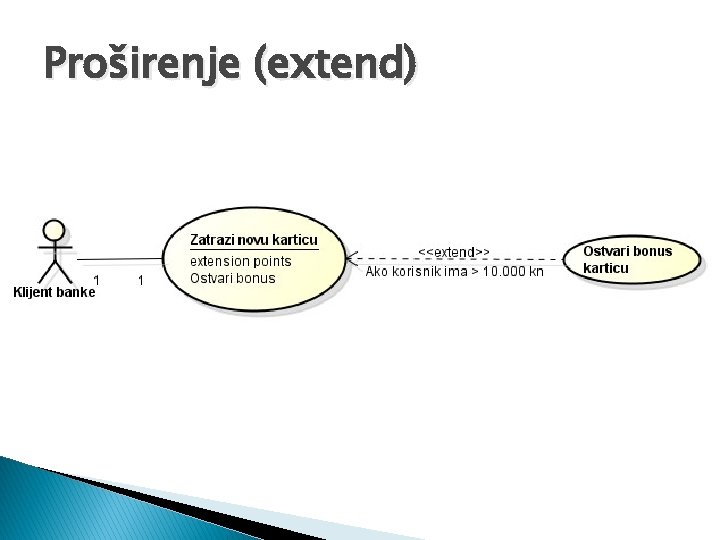

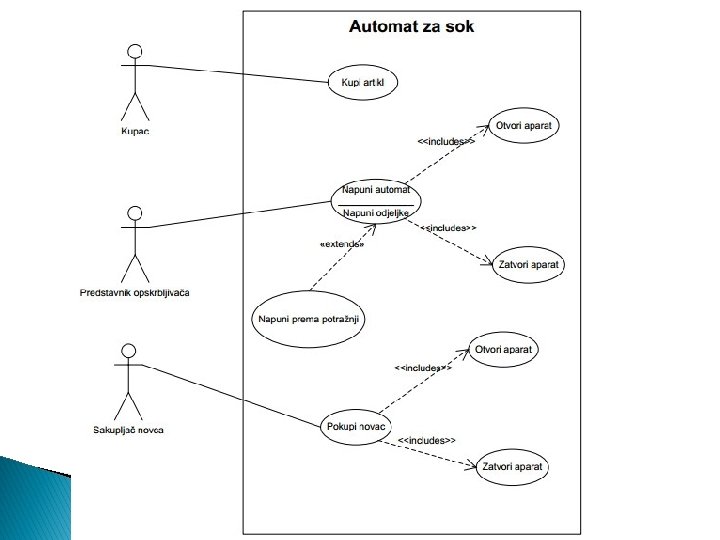

Proširenje (extend)

� Kod veze uključivanja osnovni slučaj korištenja ne može postojati bez uključenog � Kod veze proširenja moguće je ukloniti prošireni slučaj korištenja, odnosnovni slučaj korištenja može se izvoditi bez proširenog

Primjer: � Funkcionalnost blagajne u trgovačkom centru

Zadatak 1: � Klijent može zatražiti otvaranje jednog računa, podići novac s računa te zatražiti zatvaranje računa � Osobni bankar mu ove akcije mora omogućiti ako su osobni dokumenti u redu (klijent ih daje na provjeru) � Osobni bankar također može podnijeti upravitelju zahtjev za povećanje svoje plaće � Upravitelj razmatra povišenje plaće i eventualno podiže plaću

Zadatak 2 – Upravljanje hotelom � Administrator sustava može konfigurirati sustav (upis svih raspoloživih soba, parkirnih mjesta i cjenika) � Korisnici preko interneta mogu pretražiti hotelsku ponudu i napraviti rezervaciju sobe. Prilikom rezervacije mogu opcionalno rezervirati parkirno mjesto, dokupiti doručak, polupansion ili puni pansion � Recepcioner hotela može izdati sobu i napraviti naplatu. Kod izdavanja sobe provjerava rezervaciju i programira karticu za otvaranje sobe. Prilikom naplate izdaje račun i naznačuje da soba postaje slobodna. Pritom račun može biti gotovinski ili bezgotovinski

Zadatak 3 – rent-a-car Korisnici mogu preko interneta napraviti i otkazati rezervaciju vozila. Kod stvaranja rezervacije moraju unijeti broj kred kartice � Kod stvaranja rezervacije mogu prema želji i raspoloživim resursima napraviti i rezervaciju za GPS, dječju sjedalicu, krovne nosače � Kad korisnici dođu u poslovnicu po auto, zaposlenik provjerava rezervaciju � Zaposlenik prilikom izdavanja auta ispisuje obrazac o preuzimanju koji se potpisuje, skenira i unosi u računalo. Nakon toga odvodi klijenta do auta i predaje mu ključeve i prometnu dozvolu � Kod povratka automobila korisnik dolazi u poslovnicu, predaje obrazac o preuzimanju, prometnu dozvolu i ključeve � Zaposlenik odlazi s korisnikom do auta, provjerava stanje auta i količinu goriva. Zatim generira račun i odobrava terećenje kreditne kartice �
