Obiettivi Conoscere strumento della Fuzzy Logica Analisi di

Obiettivi Conoscere strumento della Fuzzy Logica Analisi di un progetto

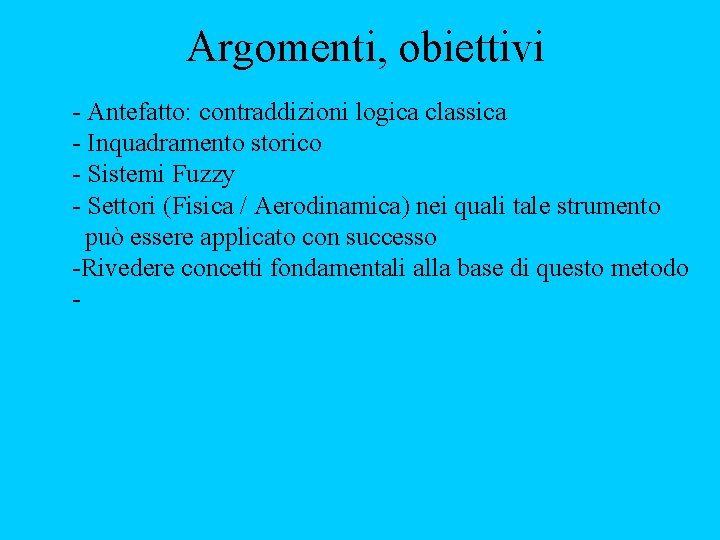

Argomenti, obiettivi - Antefatto: contraddizioni logica classica - Inquadramento storico - Sistemi Fuzzy - Settori (Fisica / Aerodinamica) nei quali tale strumento può essere applicato con successo -Rivedere concetti fondamentali alla base di questo metodo -

Cosa non è e cosa è la Logica Fuzzy • La Logica Fuzzy non si pone l’obiettivo di modificare: • Il modo di ragionare di un uomo • la metodologia usata da un uomo per - affrontare un problema - per prendere delle decisioni • La Logica Fuzzy si pone l’obiettivo di trovare : • un metodo semplice e funzionale per codificare(tradurre in un codice utilizzabile da una macchina) il modo di ragionare di un uomo. • un metodo per codificare la conoscenza, • un metodo per catturare l’esperienza

Il concetto di verità nella Logica Aristotelica • Verità logica: gli enunciati che descrivono relazioni logiche o matematiche, come 6 -3=3 (vero) 8*5=6 (non vero) sono vere o falso in ogni contesto • Verità fattuali: enunciati che descrivono fatti o eventi possibili si deve azionare il postbruciatore fa freddo sono vere o false a seconda dei casi

Verità fattuali • La natura delle cose è molto più complessa - cosa è una montagna? Cos’è una collina? - esiste un passaggio brusco da collina a montagna? - L’evento misurato è una temperatura? - Che “peso” ha la temperatura nel modello matematico che descrive il sistema?

Fuzzy Sets L. A. Zadeh (1965), Dep. Of Ingeneering and Electronics Research Laboratory - Berkeley Teoria classica X appartiene ad A X f(x)=1 X non appartiene ad A X f(x)=0 Teoria fuzzy 1 0 Il grado di appartenenza Di x ad A è definito da una membership function f. A(x)= numero reale [0, 1]

Granularizzazione delle variabili nella logica fuzzy

Osservazione

Ragionamenti basati sulla logica Ogni ragionamento prevede delle relazioni logiche, “regole”, costituite da: una premessa e una conclusione(conseguenza) • la premessa di una regola è un enunciato, proposizione (semplice o composta) - definisce le condizioni in cui la conclusione deve essere applicata • la conclusione (conseguenza) di una regola - definisce l’azione che deve essere attivata quando la condizione della premessa è verificata

I ragionamenti nelle due logiche

Logica aristotelica: esempio nella matematica Se la premessa è vera allora La conclusione (conseguenza) è attivata Se la premessa non è vera allora La conclusione (conseguenza) non è attivata Esempio: EQ. di II° grado Se il Δ > 0 allora abbiamo 2 sol. reali distinte • Se il Δ = 0 allora abbiamo 2 sol. reali coincidenti • Se il Δ < 0 allora abbiamo 2 sol. complesse coniugate X 1, x 2 X 1= x 2 X 1 =a+ib X 2=a-ib

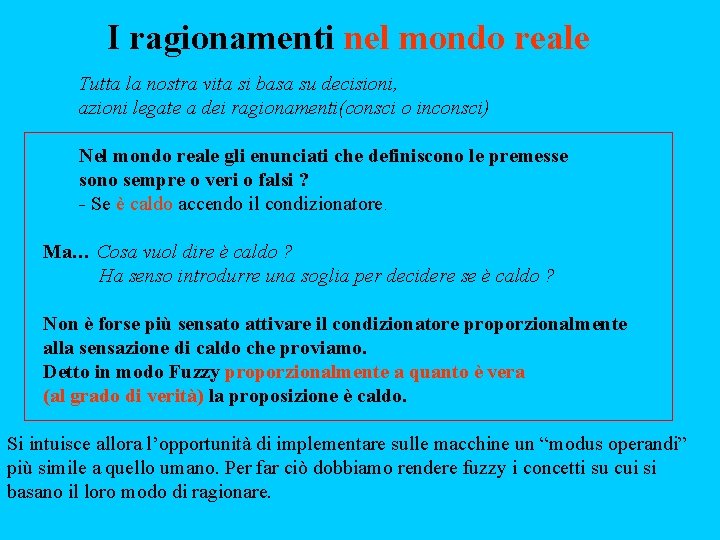

I ragionamenti nel mondo reale Tutta la nostra vita si basa su decisioni, azioni legate a dei ragionamenti(consci o inconsci) Nel mondo reale gli enunciati che definiscono le premesse sono sempre o veri o falsi ? - Se è caldo accendo il condizionatore. Ma… Cosa vuol dire è caldo ? Ha senso introdurre una soglia per decidere se è caldo ? Non è forse più sensato attivare il condizionatore proporzionalmente alla sensazione di caldo che proviamo. Detto in modo Fuzzy proporzionalmente a quanto è vera (al grado di verità) la proposizione è caldo. Si intuisce allora l’opportunità di implementare sulle macchine un “modus operandi” più simile a quello umano. Per far ciò dobbiamo rendere fuzzy i concetti su cui si basano il loro modo di ragionare.

Un altro confronto Logica binaria • If (V is L) then Cons. L 1 M L • If (V is M) then Cons. M H V 0 49. 9 • If (V is H) then Cons. H 50. 1 Logica fuzzy • If (V is L) then 1 L M Cons. L, M H • If (V is M) then V 0 51. 1 • If (V is H) then Cons. H

Punto di partenza: osservare che nel mondo reale, i processi decisionali, o ragionamenti, hanno sempre lo stesso obiettivo: I/O TROVARE UNA RELAZIONE TRA INGRESSO E USCITA • • Per un fisico equivale a trovare un modello In generale, il processo decisionale che ci porta a prendere ogni decisione. Es. se “fa freddo” allora mi copro. ma QUANTO freddo io stia provando è soggettivo, e “come” mi coprirò è strettamente legato all’ingresso, ossia alla percezione. L’uscita sarà quindi proporzionale al grado di verità dell’affermazione in ingresso

L’algoritmo Fuzzy Fenomeno reale L’algoritmo descrive come rendere computabile un ragionamento basato su un set di regole Fuzzy OBIETTIVO: • Individuare le variabili che lo regolano • Stabilire relazione I/O Input Relazioni deterministiche di tipo If…Then OUTPUT

Come costruire l’Algoritmo Fuzzy ? • Definire gli insiemi Fuzzy delle variabili di ingresso e uscita (granularizzazione delle variabili) • Definire le regole che correlano le variabili di ingresso e uscita (IF. . THEN… rules) • Precisare come calcolare : - il grado di verità della premessa di ogni regola; - l’inferenza delle singole regole - il contributo di tutte le regole

Come calcolare il grado di verità (Θ) della Premessa • La premessa di una regola (If Premessa THEN Conseguenza) può essere una proposizione • semplice (x is L) • Composta (x is L) and (y is M) (x is L) or (y is M)

Calcolo del grado di verità (Θ) della premessa (secondo Zadeh) • Proposizione semplice 0. 6 0. 4 1 L M x is L H V 0 x is M Θ= αL = 0. 6 Θ= αM = 0. 4 X 1 0. 4 L M • Proposizione composta H V 0 X 1 0. 6 0 L M H Y V (x is L) and (y is H) Θ = min (αL , αH ) = 0. 4 (x is L) or (y is H) Θ = max (αL , αH ) = 0. 6

Inferenza di un sistema fuzzy (Aggregazione di tre regole)

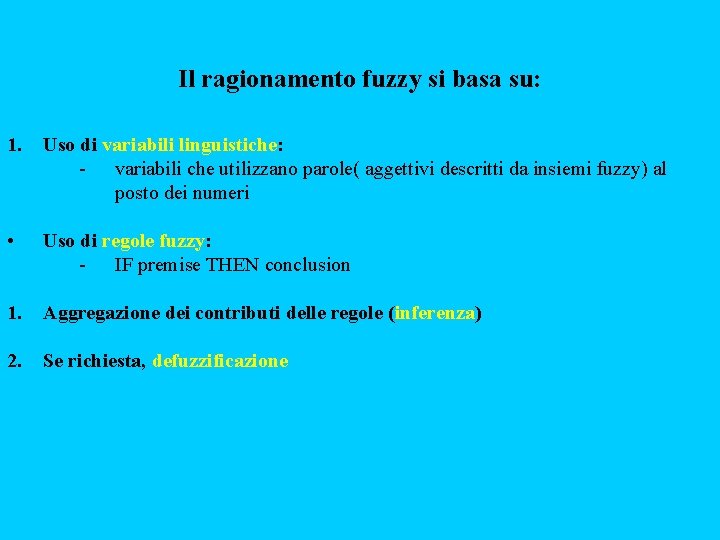

Il ragionamento fuzzy si basa su: 1. Uso di variabili linguistiche: - variabili che utilizzano parole( aggettivi descritti da insiemi fuzzy) al posto dei numeri • Uso di regole fuzzy: - IF premise THEN conclusion 1. Aggregazione dei contributi delle regole (inferenza) 2. Se richiesta, defuzzificazione

Conclusioni Metodo tradizionale, logica aristotelica Ragionamento fuzzy, logica fuzzy -Variabili numeriche -variabili linguistiche -Relazioni matematiche (esigenza di un modello) -regole fuzzy (conoscenza tramite esperto) -La conseguenza di una relazione logica è o non è attivata, nella misura in cui la premessa è o non è vera -la conseguenza di una regola è attivata proporzionalmente al grado di verità della premessa RIGOROSO MA COMPLESSO SEMPLICE E FUNZIONALE

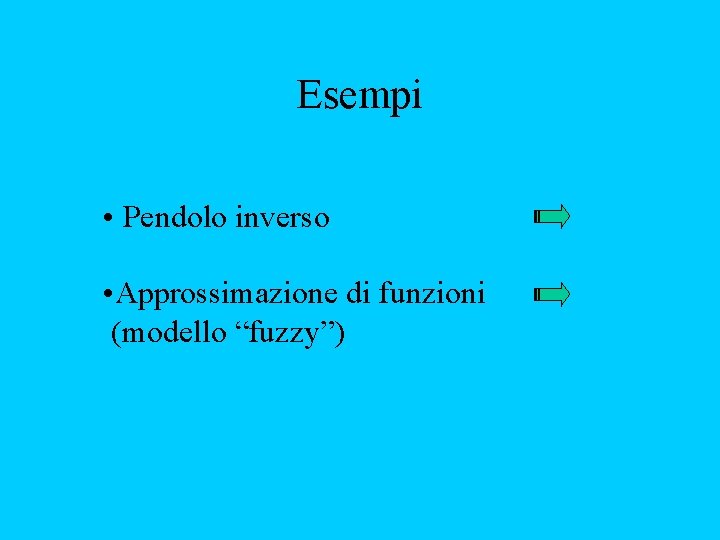

Esempi • Pendolo inverso • Approssimazione di funzioni (modello “fuzzy”)

Pendolo Inverso • La soluzione classica richiede una equazione differenziale del 4° ordine • Sono state pubblicate diverse soluzioni fuzzy che richiedono da 9 a 15 regole coinvolgendo θ e dθ/dt θ 2 L

Pendolo Inverso con liquido (Yamakawa) 2 r θ 2 θ 1 2 L m v M 0 Y

Confronto tra le regolazioni

Risultati 2 r • Il bicchiere è stabilizzato indipendentemente - dalla quantità di liquido contenuto - dalla lunghezza del supporto (2 L) θ 1 θ 2 • Le regole non cambiano al variare di m, r, L ed h v 2 L m M 0 Y

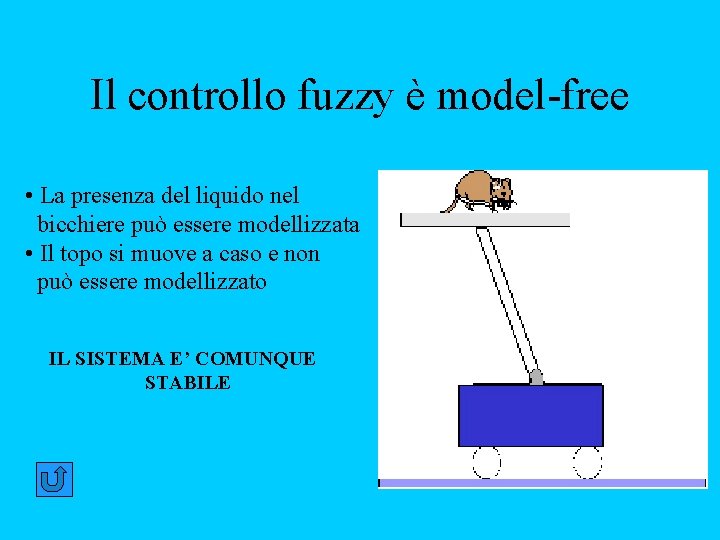

Il controllo fuzzy è model-free • La presenza del liquido nel bicchiere può essere modellizzata • Il topo si muove a caso e non può essere modellizzato IL SISTEMA E’ COMUNQUE STABILE
