Obecná deformační metoda n Lokální matice tuhosti prutu n Řešení nosníků - úvod

Analýza prutu n Lokální primární vektor koncových sil (opakování) n Lokální matice tuhosti prutu

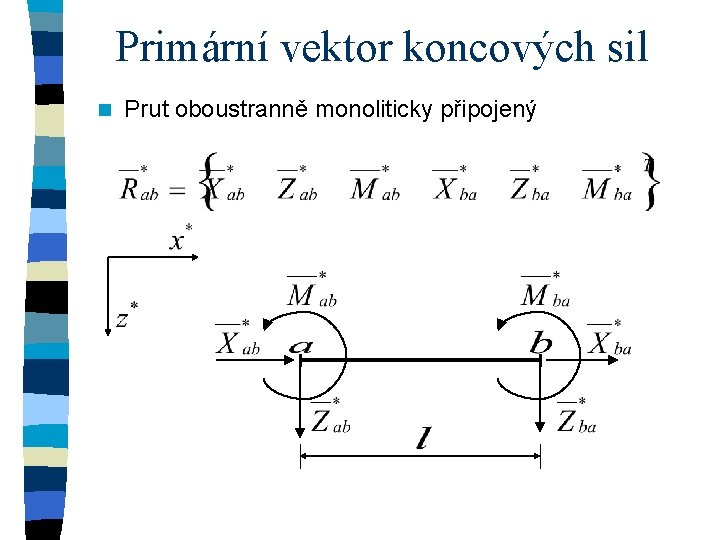

Primární vektor koncových sil n Prut oboustranně monoliticky připojený

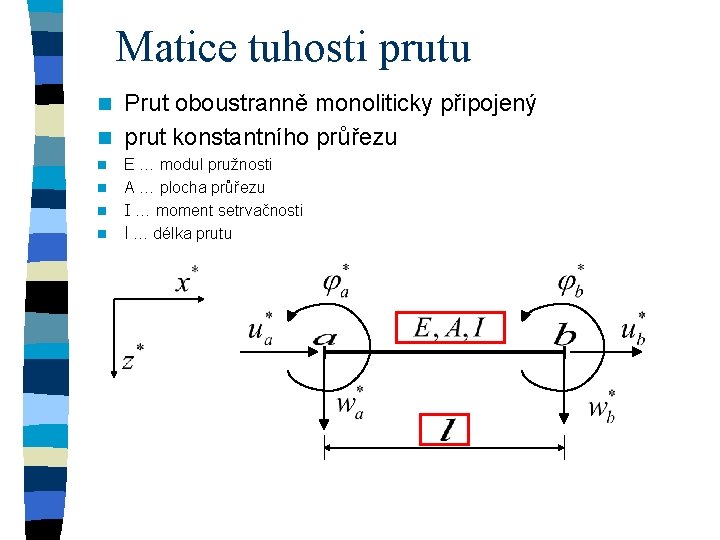

Matice tuhosti prutu Prut oboustranně monoliticky připojený n prut konstantního průřezu n n n E … modul pružnosti A … plocha průřezu I … moment setrvačnosti l … délka prutu

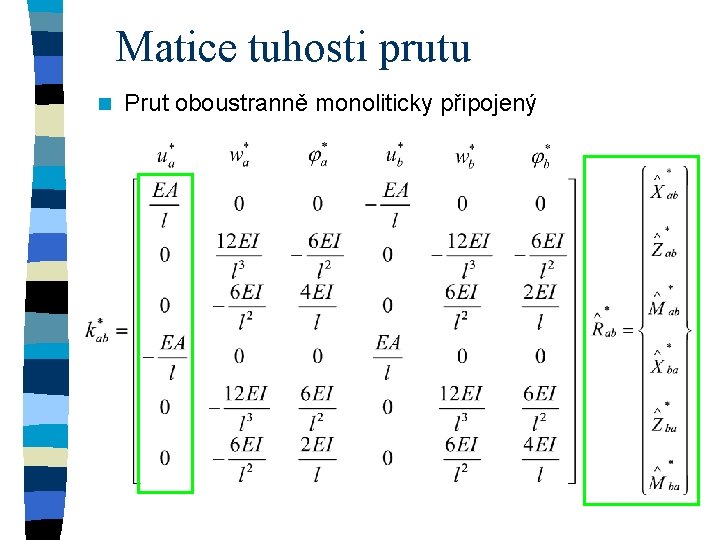

Matice tuhosti prutu n Prut oboustranně monoliticky připojený

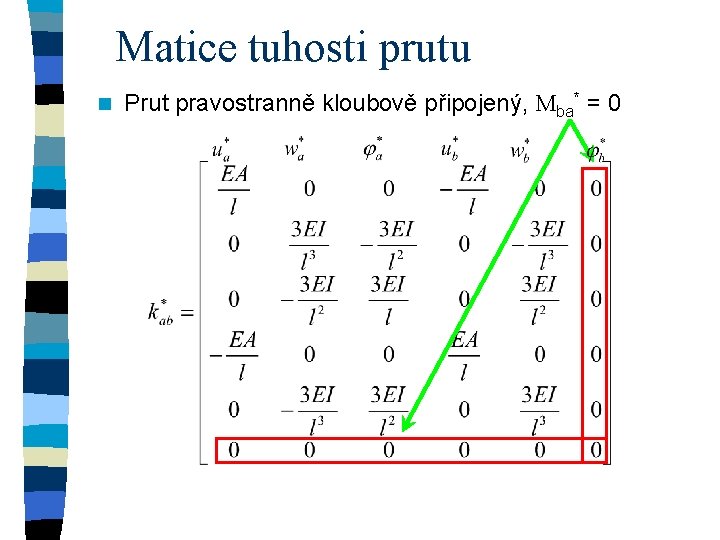

Matice tuhosti prutu n Prut pravostranně kloubově připojený, Mba* = 0

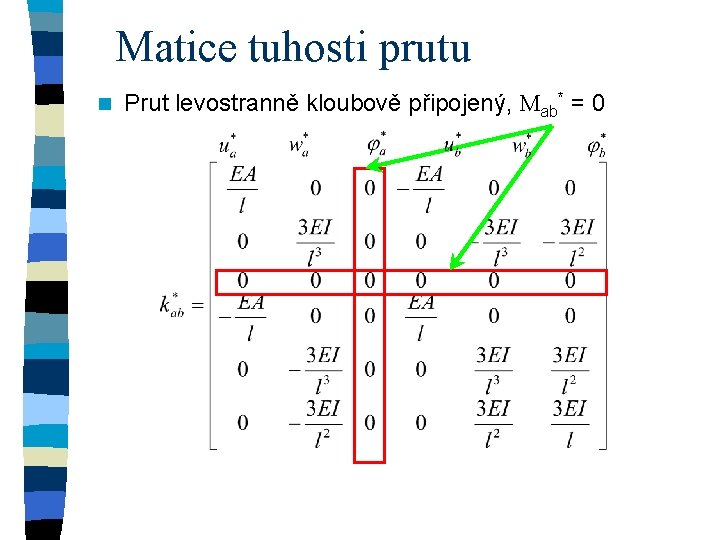

Matice tuhosti prutu n Prut levostranně kloubově připojený, Mab* = 0

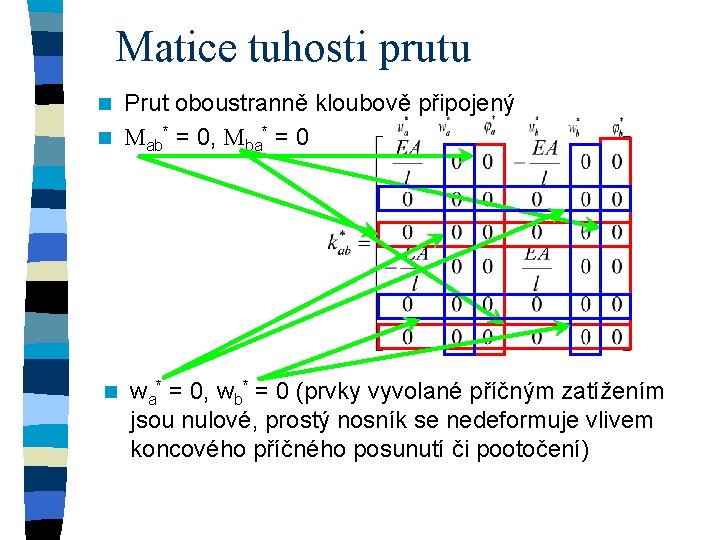

Matice tuhosti prutu Prut oboustranně kloubově připojený n Mab* = 0, Mba* = 0 n n wa* = 0, wb* = 0 (prvky vyvolané příčným zatížením jsou nulové, prostý nosník se nedeformuje vlivem koncového příčného posunutí či pootočení)

Analýza prutové soustavy Spojitý nosník

Matice tuhosti soustavy K n K získáme lokalizací globálních matic tuhosti jednotlivých prutů Primární vektor soustavy R n získáme lokalizací globálních primárních vektorů jednotlivých prutů n nosník … lokální systém shodný s globálním, tzn. kab = kab*

Lokalizace – zkrácený tvar

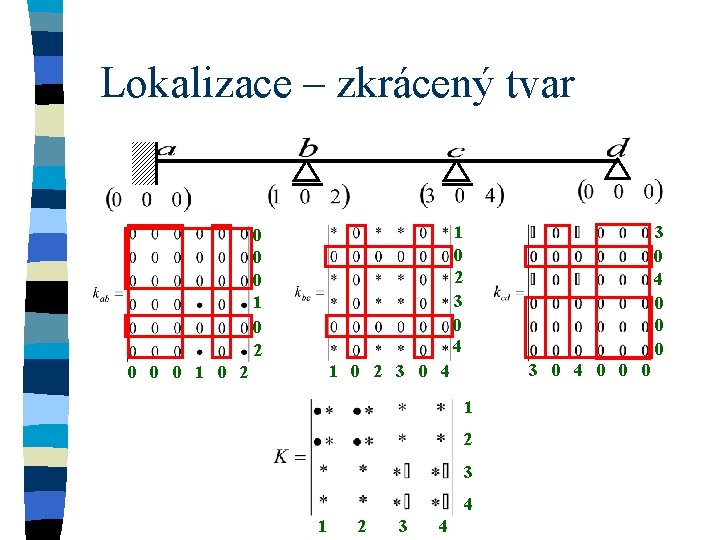

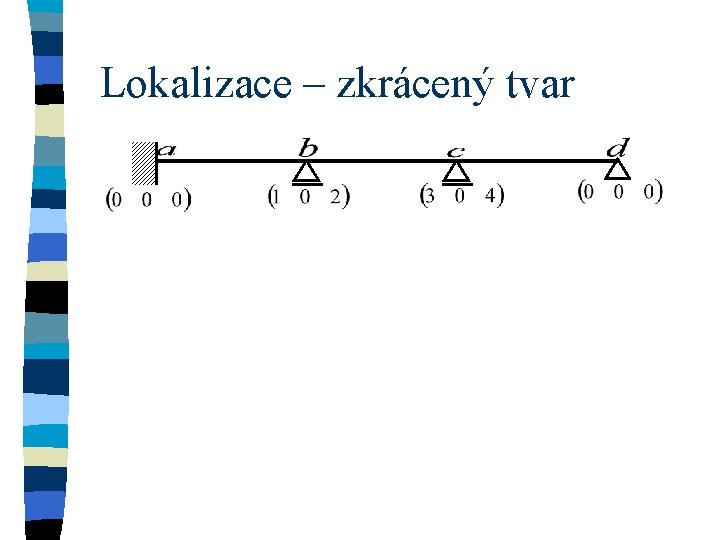

Lokalizace – zkrácený tvar 1 0 2 3 0 4 0 0 0 1 0 2 1 2 3 4

Lokalizace – zkrácený tvar 0 1 3 0 0 0 1 0 2 4 2 1 3 0 0 0 4 2 4 0

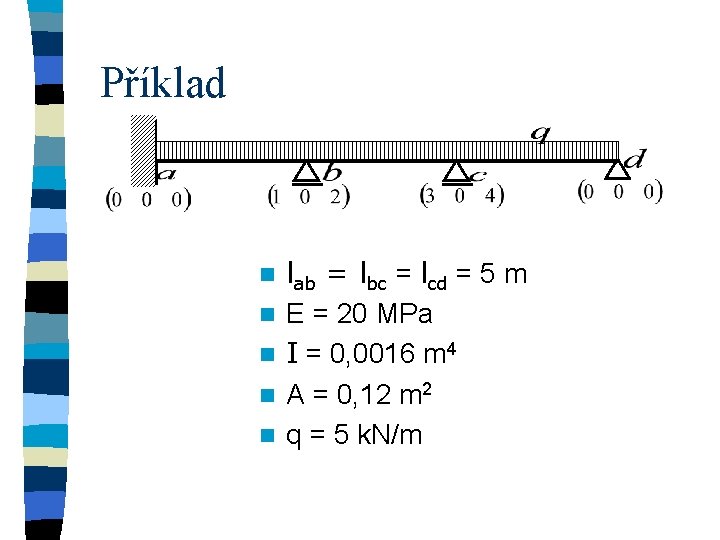

Příklad n lab = lbc = lcd n E = 20 MPa =5 m I = 0, 0016 m 4 n A = 0, 12 m 2 n q = 5 k. N/m n

Lokalizace (plný tvar)

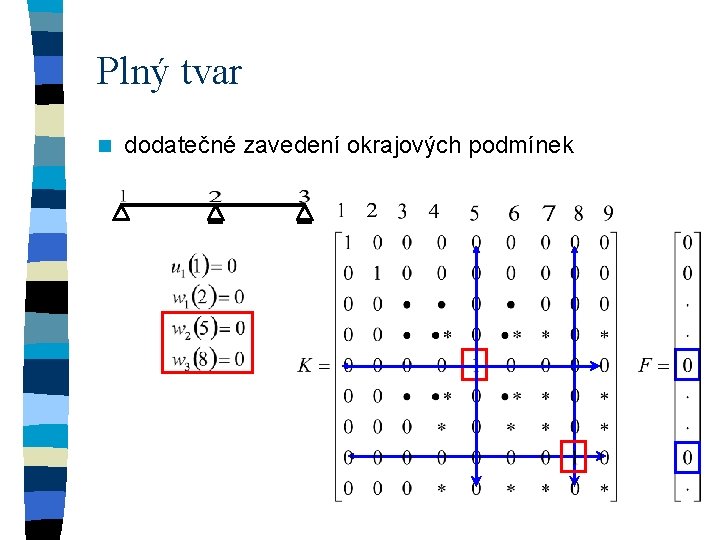

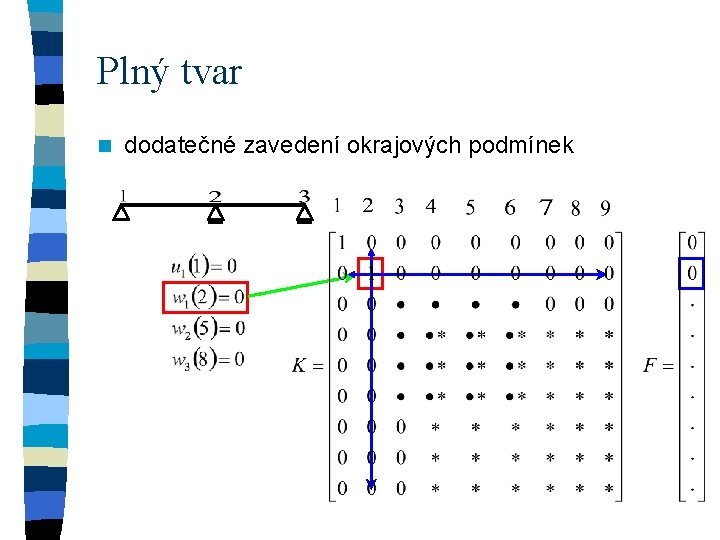

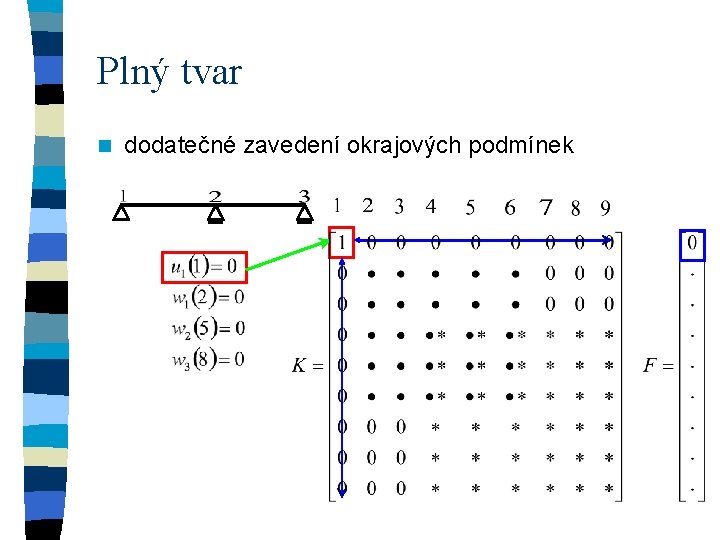

Plný tvar n dodatečné zavedení okrajových podmínek
