Obchodní akademie a Střední odborná škola, gen. F. Fajtla, Louny, p. o. Osvoboditelů 380, Louny Číslo projektu CZ. 1. 07/1. 5. 00/34. 0052 Číslo sady 12 Číslo DUM 20 Předmět Technologie Tematický okruh Výpočet spotřeby materiálu Název materiálu Výpočet spotřeby materiálu - Obklad Autor Bílek Petr Datum tvorby 20. 4. 2013 Ročník 3. Anotace: Seznamuje žáky třetího ročníku oboru Zedník s postupem výpočtu spotřeby materiálu pro montáž obkladu. Metodický pokyn: Pro běžný výpočet spotřeby materiálu se používá metoda výpočtu plochy. Grafické a výpočet podle rozměrů obkladových prků je uveden jako doplňující učivo.
Výpočet spotřeby obkladového materiálu Pro výpočet spotřeby obkladového materiálu můžeme použít tři metody: A) Výpočet plochy obkladu (vynásobené spotřebou materiálu na 1 m 2) B) Grafické metoda C) Výpočet obkladového materiálu podle jeho rozměrů
Pro výpočet spotřeby obkladového materiálu můžeme použít tři metody: A) Výpočet plochy obkladu (vynásobené spotřebou materiálu na 1 m 2) B) Grafická metoda C) Výpočet obkladového materiálu podle jeho rozměrů Jednotlivé metody vysvětlíme na příkladu: Vypočítejte spotřebu materiálu pro obklad široký (l) 850 mm a vysoký (v) 1600 mm při velikosti obkladaček 150 x 150 mm a šířce spár s= 3 mm
A) Výpočet plochy obkladu (vynásobené spotřebou materiálu na 1 m 2) Tento postup stanovení spotřeby je jednoduchý ale nepříliš přesný. Nezahrnuje přesné stanovení kusů obkladu (dlažby ) potřebné pro dořezy. Vypočítejte spotřebu materiálu pro obklad široký (l) 850 mm a vysoký (v) 1600 mm při velikosti obkladaček 150 x 150 mm a šířce spár s = 3 mm
Krok 1: převedení jednotek mm na m l = 0, 85 m v = 1, 6 m Krok 2: stanovení plochy obkladu S = l x v = 0, 85 x 1, 6 = 1, 36 m 2 Krok 3: výpočet rezervy (odpad při prořezu, obklad pro možné opravy, vady a poškození obkladaček. . . ) Potřebná rezerva je závislá na složitosti plochy a způsobu pokládky - na střih, na vazbu, na koso.
ZPŮSOB POKLÁDKY PROŘEZ Na střih 5 - 7% Na vazbu 10% Na koso 15% Plocha s vysokou členitostí 20 a více PRŮBĚH SPÁR spáry průběžné rovnoběžné se stěnou spáry neprůběžné, rovnoběžné se stěnou spáry průběžné, dlaždice pod úhlem 45° podle kladečského plánu nebo konzultace se specialistou
Spotřeba = S x 1, 05% 1, 36 x 1, 05 = 1, 482 ≈ 1, 5 m 2 Na obložení plochy 0, 85 x 1, 6 m bude potřeba 1, 5 m 2 obkladu. Spotřebu lepicí malty a spárovací hmoty vypočítáme tak, že plochu obkladu [S] vynásobíme průměrnou spotřebou lepicí malty (spárovací hmoty) na jeden metr čtvereční [kg /m 2]. Spotřebu na m 2 najdeme na balení lepidla.
B) Grafické metody Na milimetrový papír se zakreslí vzhled obkladu i se spárami. Její výhodou je, že přesné znázornění budoucího vzhledu obkladu včetně ozdobných doplňků (listela, bombáto, inzerto ). Výhodnější je použít některý grafický počítačšový program pro koupelnová studia , které vygenerují pohledy na obklady a požadovaný rozpis spotřeby materiálu. Listela – pásková obvykle bohatě zdobená obkladačka Bombáto - pásková obkladačka s reliéfním profilem Inzerto - obkladačka s vloženou ozdobou uprostřed nebo celá obkladačka odlišná vzorem uprostřed sestavy
C) Výpočet obkladového materiálu podle rozměrů obkladových prvků Posupně zjistíme počet obkladových prvků, které budou potřeba na jednu řadu a počet řad. C. 1) Výpočet počtu obkladaček na jednu řadu Výpočtem zjistíme, kolik budeme potřebovat celých obkladaček a kolik dořezů v každé radě. Na stavbě změříme celkovou délku obkladu [lc] nebo ji zjistíme z prováděcího plánu. Počet celých obkladaček [PO] potřebných pro obložení jedné řady zjistíme tak, délku obkladu [lc] vydělíme šířkou obkladaček včetně spáry [lo+s]. Kde: PO – počet obkladaček lc – délka obkladu lo – šířka obkladačky s – šířka spáry Výpočet šířky dořezů si nejlépe vysvětlíme na příkladu.

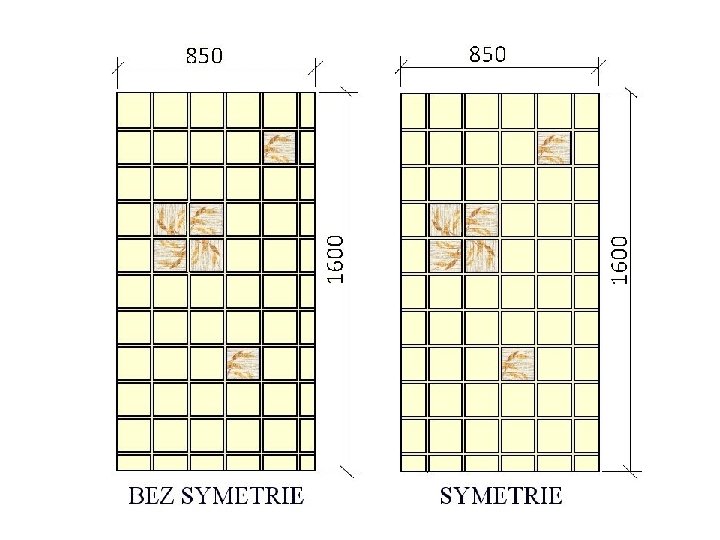

Vypočítejte spotřebu materiálu pro obklad široký (l) 850 mm a vysoký (v) 1600 mm při velikosti obkladaček 150 x 150 mm a šířce spár s= 3 mm Obr. 1: Symetrie a asymetrie obkladu (archiv autora) a) bez symetrie: počet obkladaček = 5 celých obkladaček; zbytek [z] je 0, 55 lo x = z. l = 0, 55. 150 = 83 mm šířka dořežu o Na jednu řadu budeme potřebovat 6 obkladaček (5 celých a 1 na dořez). b) symetrie: V případě symetrického rozdělení se připočítává ke zbytku [x] jedna šířka obkladačky (bez spáry) a rozměr se vydělí dvěma: šířka dořezu y = (x + lo) : 2 = (83 + 150). 2 ≈ 116 mm Poznámka: Pokud je šířka dořezu menší nebo stejná jako polovina šířky obkladačky můžeme z jedné obkladačky vyříznout dva dořezy. Na obložení jedné řady spotřebujeme 6 obkladaček (4 celé a 2 na dořezy).
C. 2) Počet řad obkladu Počet řad [PŘ] získáme tak, že výšku obložené plochy [v] vydělíme výškou obkladačky včetně spáry [vo + s]. = 10 celých řad; zbytek zv = 0, 46 výšky obkladačky [vo]. Výšku dořezu [vd] vypočítáme tak, že zbytek [zv] vynásobíme výškou obkladačky vd = zv. vo = 0, 46. 150 ≈ 69 mm Poznámka: Pokud je výška dořezu menší nebo stejná jako polovina výšky obkladačky, jako v našem případě, vyřízneme z jedné obkladačky dva dořezy. To znamená, že na řadu tvořenou dořezy spotřebujeme 5 celých obkladaček. Řadu z dořezů z estetických důvodů umístíme nad podlahu.
C. 3 Pro obložení stěny budeme potřebovat 10řad po šesti kusech obkladaček a 5 obkladaček na první řadu (dořezy). To je celkem 65 kusů obkladaček. Poznámka: Při dělení obkladaček a během jejich přepravy může dojít k jejich poškození. Pro případné opravy obkladu v budoucnosti schováme několik kusů. Proto objednáme, podle složitosti způsobu kladení, počtu koutů a rohů, o 5 až 10 procent obkladaček navíc.
bez symetrie
Výpočet spotřeby lepicí malty Spotřebu lepicí malty vypočítáme tak, že plochu obkladu [S] vynásobíme průměrnou spotřebou lepicí malty na jeden metr čtvereční [kg /m 2]. Spotřebu na m 2 najdeme na balení lepící malty. Spotřeba lepící malty je závislá na velikosti zubování hladítka. Doporučená velikost zubování: Délka okraje obkladu (mm) do 50 od 50 do 108 od 108 do 200 více než 200 Hloubka zubu (mm) 3 4 6 8 a více
Výpočet spotřeby spárovací hmoty Spotřebu spárovací hmoty na 1 m 2 vyčteme z údajů na balení nebo ji vypočítáme podle vzorce: kg/m 2 Potřebnou spárovací hmoty [PS] získáme, když plochu obkladu [S], vynásobíme spotřebou na jeden metr čtvereční. kg Kde: PS = spotřeba spárovací hmoty S = plocha obkladu A = délka obkladu (v mm) B = šířka obkladu C = tloušťka obkladu (v mm) D = šířka spáry (v mm) k = objemová hmotnost spárovací hmoty (v g/cm 3 cca 1, 5)
Na daný obklad bude potřeba 75 kusů obkladaček (65 +10 rezerva na rozbití a opravy).
