o SUSTAVI ZAŠTITE PODOVA 08. 06. 2016. Sustavi zaštite u graditeljstvu 2013. 1

FLOOR EXPERT SUSTAVI ZAŠTITE PODOVA Sustavi zaštite u graditeljstvu Zagreb, 08. 06. 2013. 2

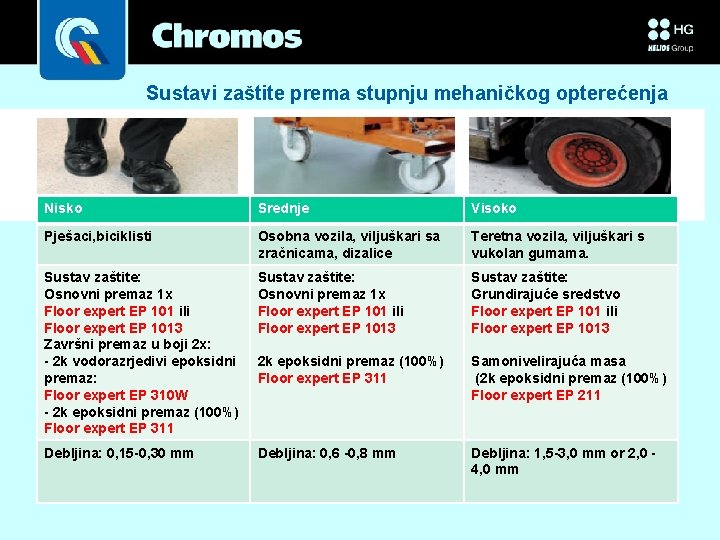

Sustavi zaštite prema stupnju mehaničkog opterećenja o Nisko Srednje Visoko Pješaci, biciklisti Osobna vozila, viljuškari sa zračnicama, dizalice Teretna vozila, viljuškari s vukolan gumama. Sustav zaštite: Osnovni premaz 1 x Floor expert EP 101 ili Floor expert EP 1013 Završni premaz u boji 2 x: - 2 k vodorazrjedivi epoksidni premaz: Floor expert EP 310 W - 2 k epoksidni premaz (100%) Floor expert EP 311 Sustav zaštite: Osnovni premaz 1 x Floor expert EP 101 ili Floor expert EP 1013 Sustav zaštite: Grundirajuće sredstvo Floor expert EP 101 ili Floor expert EP 1013 2 k epoksidni premaz (100%) Floor expert EP 311 Samonivelirajuća masa (2 k epoksidni premaz (100%) Floor expert EP 211 Debljina: 0, 15 -0, 30 mm Debljina: 0, 6 -0, 8 mm Debljina: 1, 5 -3, 0 mm or 2, 0 4, 0 mm Sustavi zaštite u graditeljstvu 2013. 3

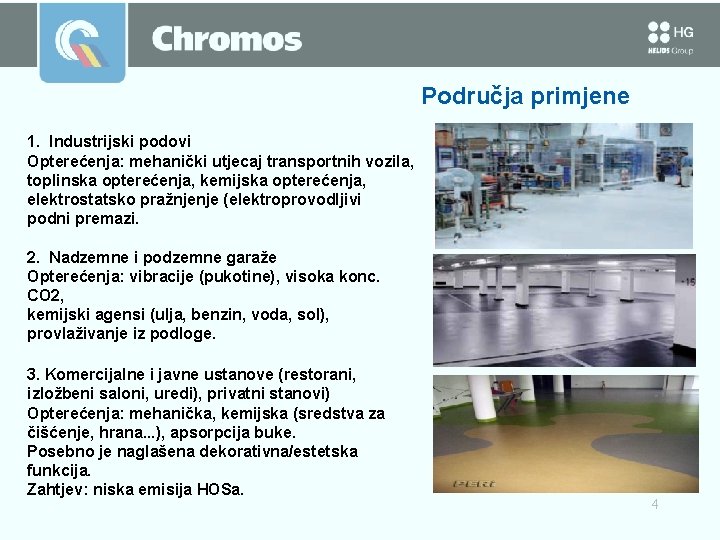

Područja primjene 1. Industrijski podovi Opterećenja: mehanički utjecaj transportnih vozila, toplinska opterećenja, kemijska opterećenja, elektrostatsko pražnjenje (elektroprovodljivi podni premazi. 2. Nadzemne i podzemne garaže Opterećenja: vibracije (pukotine), visoka konc. CO 2, kemijski agensi (ulja, benzin, voda, sol), provlaživanje iz podloge. 3. Komercijalne i javne ustanove (restorani, izložbeni saloni, uredi), privatni stanovi) Opterećenja: mehanička, kemijska (sredstva za čišćenje, hrana. . . ), apsorpcija buke. Posebno je naglašena dekorativna/estetska funkcija. Zahtjev: niska emisija HOSa. 4

Zahtjevi za podlogu –priprema betona Zahtjevi za betonsku podlogu: Kohezivna čvstoća: > 1, 5 N/mm 2 Vlažnost betona: ˂ 4% u gornja 4 cm Temperatura betona: > 3°C iznad rosišta Vanjski uvjeti: RVZ: ˂ 85 % pri 23°C ˂70 % pri 15°C Površina betona mora biti čista i čvrsta! Voda mora biti uklonjena! Priprema podloge: Uklanjanje površinskih kontaminata i nepravilnosti Metode: brušenje, sačmarenje, pjeskarenje, jetkanje kiselinom, 5

Zahtjevi za podlogu –priprema betona Brušenje betonske površine Brušenje Sačmarenje betonske površine Sačmarenje Struganje 6

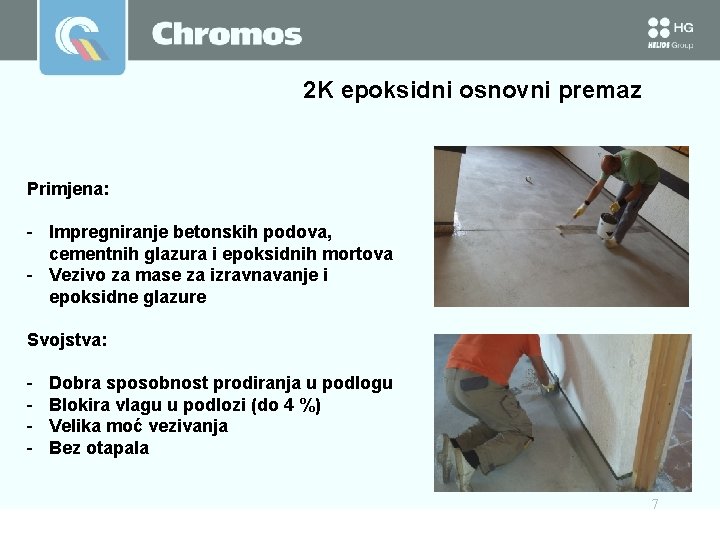

2 K epoksidni osnovni premaz Primjena: - Impregniranje betonskih podova, cementnih glazura i epoksidnih mortova - Vezivo za mase za izravnavanje i epoksidne glazure Svojstva: - Dobra sposobnost prodiranja u podlogu Blokira vlagu u podlozi (do 4 %) Velika moć vezivanja Bez otapala 7

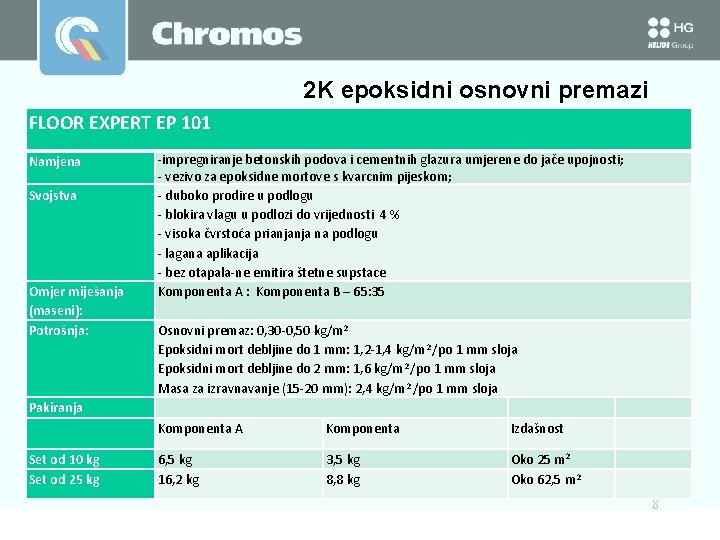

2 K epoksidni osnovni premazi FLOOR EXPERT EP 101 Namjena Svojstva Omjer miješanja (maseni): Potrošnja: -impregniranje betonskih podova i cementnih glazura umjerene do jače upojnosti; - vezivo za epoksidne mortove s kvarcnim pijeskom; - duboko prodire u podlogu - blokira vlagu u podlozi do vrijednosti 4 % - visoka čvrstoća prianjanja na podlogu - lagana aplikacija - bez otapala-ne emitira štetne supstace Komponenta A : Komponenta B – 65: 35 Osnovni premaz: 0, 30 -0, 50 kg/m 2 Epoksidni mort debljine do 1 mm: 1, 2 -1, 4 kg/m 2 /po 1 mm sloja Epoksidni mort debljine do 2 mm: 1, 6 kg/m 2 /po 1 mm sloja Masa za izravnavanje (15 -20 mm): 2, 4 kg/m 2 /po 1 mm sloja Pakiranja Komponenta A Komponenta Izdašnost Set od 10 kg Set od 25 kg 6, 5 kg 16, 2 kg 3, 5 kg 8, 8 kg Oko 25 m 2 Oko 62, 5 m 2 8

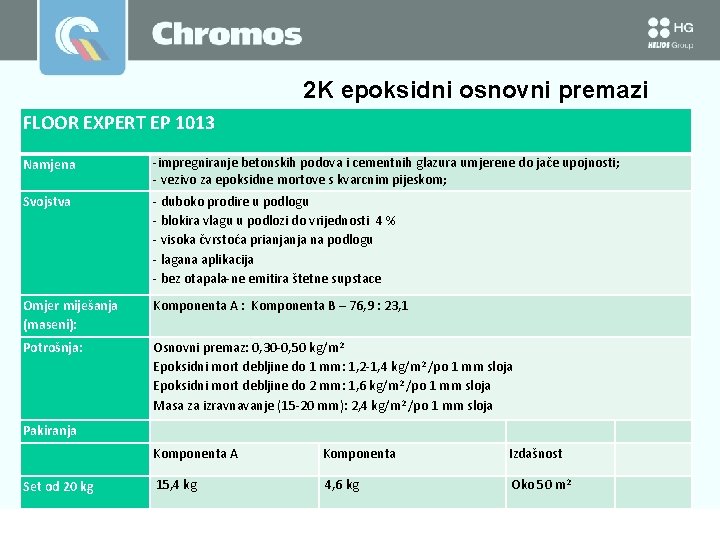

2 K epoksidni osnovni premazi FLOOR EXPERT EP 1013 Namjena -impregniranje betonskih podova i cementnih glazura umjerene do jače upojnosti; - vezivo za epoksidne mortove s kvarcnim pijeskom; Svojstva - duboko prodire u podlogu - blokira vlagu u podlozi do vrijednosti 4 % - visoka čvrstoća prianjanja na podlogu - lagana aplikacija - bez otapala-ne emitira štetne supstace Omjer miješanja (maseni): Komponenta A : Komponenta B – 76, 9 : 23, 1 Potrošnja: Osnovni premaz: 0, 30 -0, 50 kg/m 2 Epoksidni mort debljine do 1 mm: 1, 2 -1, 4 kg/m 2 /po 1 mm sloja Epoksidni mort debljine do 2 mm: 1, 6 kg/m 2 /po 1 mm sloja Masa za izravnavanje (15 -20 mm): 2, 4 kg/m 2 /po 1 mm sloja Pakiranja Komponenta A Komponenta Izdašnost Set od 20 kg 15, 4 kg 4, 6 kg Oko 50 m 2 9

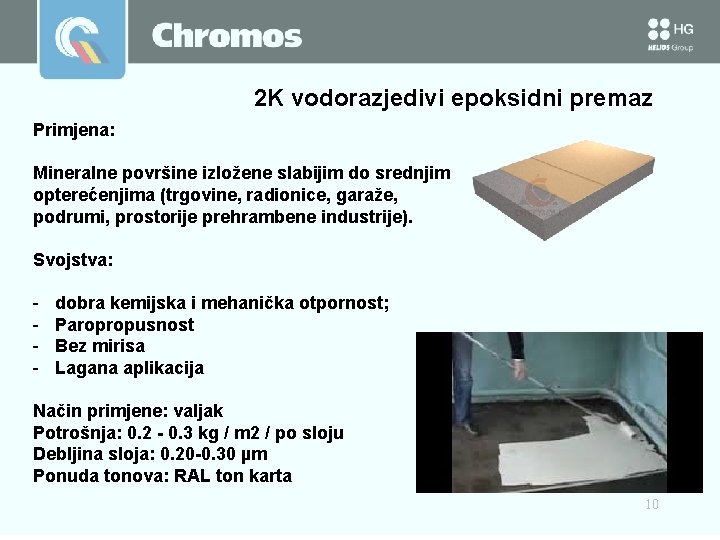

2 K vodorazjedivi epoksidni premaz Primjena: Mineralne površine izložene slabijim do srednjim opterećenjima (trgovine, radionice, garaže, podrumi, prostorije prehrambene industrije). Svojstva: - dobra kemijska i mehanička otpornost; Paropropusnost Bez mirisa Lagana aplikacija Način primjene: valjak Potrošnja: 0. 2 - 0. 3 kg / m 2 / po sloju Debljina sloja: 0. 20 -0. 30 µm Ponuda tonova: RAL ton karta 10

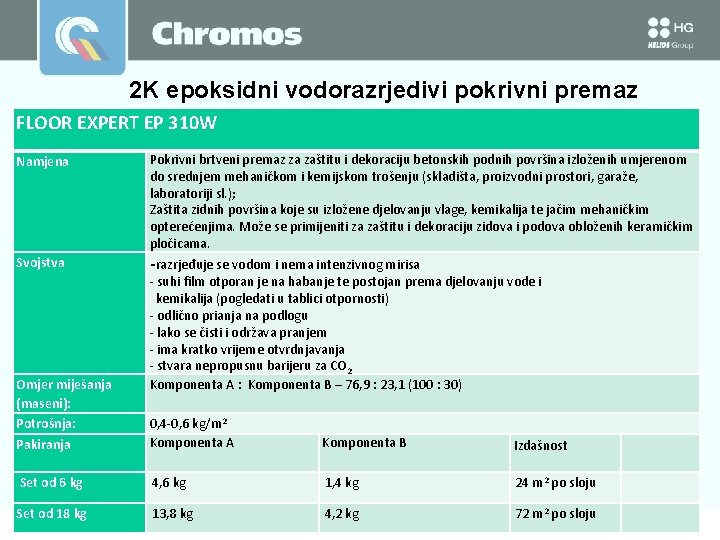

2 K epoksidni vodorazrjedivi pokrivni premazi FLOOR EXPERT EP 310 W Namjena Pokrivni brtveni premaz za zaštitu i dekoraciju betonskih podnih površina izloženih umjerenom do srednjem mehaničkom i kemijskom trošenju (skladišta, proizvodni prostori, garaže, laboratoriji sl. ); Zaštita zidnih površina koje su izložene djelovanju vlage, kemikalija te jačim mehaničkim opterećenjima. Može se primijeniti za zaštitu i dekoraciju zidova i podova obloženih keramičkim pločicama. Svojstva -razrjeđuje se vodom i nema intenzivnog mirisa Pakiranja - suhi film otporan je na habanje te postojan prema djelovanju vode i kemikalija (pogledati u tablici otpornosti) - odlično prianja na podlogu - lako se čisti i održava pranjem - ima kratko vrijeme otvrdnjavanja - stvara nepropusnu barijeru za CO 2 Komponenta A : Komponenta B – 76, 9 : 23, 1 (100 : 30) 0, 4 -0, 6 kg/m 2 Komponenta A Komponenta B Izdašnost Set od 6 kg 4, 6 kg 1, 4 kg 24 m 2 po sloju Set od 18 kg 13, 8 kg 4, 2 kg 72 m 2 po sloju Omjer miješanja (maseni): Potrošnja: 11

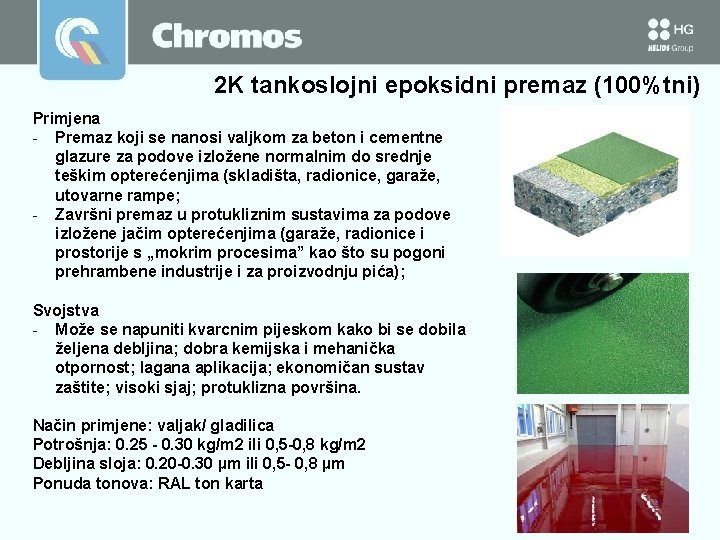

2 K tankoslojni epoksidni premaz (100%tni) Primjena - Premaz koji se nanosi valjkom za beton i cementne glazure za podove izložene normalnim do srednje teškim opterećenjima (skladišta, radionice, garaže, utovarne rampe; - Završni premaz u protukliznim sustavima za podove izložene jačim opterećenjima (garaže, radionice i prostorije s „mokrim procesima” kao što su pogoni prehrambene industrije i za proizvodnju pića); Svojstva - Može se napuniti kvarcnim pijeskom kako bi se dobila željena debljina; dobra kemijska i mehanička otpornost; lagana aplikacija; ekonomičan sustav zaštite; visoki sjaj; protuklizna površina. Način primjene: valjak/ gladilica Potrošnja: 0. 25 - 0. 30 kg/m 2 ili 0, 5 -0, 8 kg/m 2 Debljina sloja: 0. 20 -0. 30 µm ili 0, 5 - 0, 8 µm Ponuda tonova: RAL ton karta 12

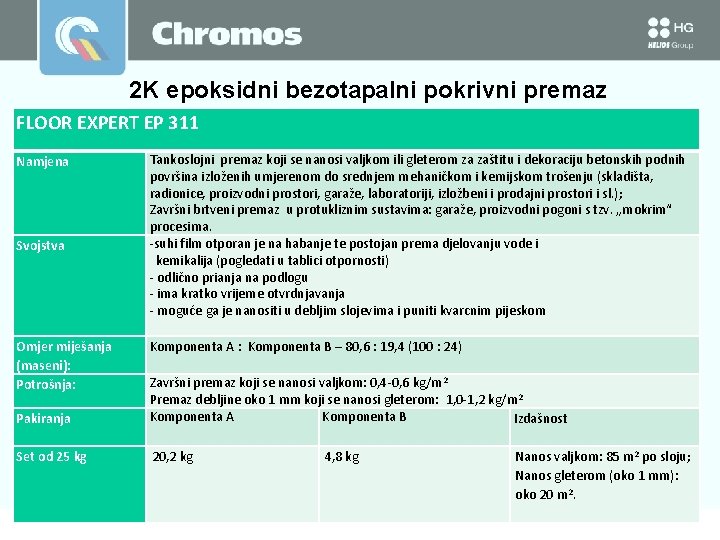

2 K epoksidni bezotapalni pokrivni premazi FLOOR EXPERT EP 311 Namjena Svojstva Omjer miješanja (maseni): Potrošnja: Tankoslojni premaz koji se nanosi valjkom ili gleterom za zaštitu i dekoraciju betonskih podnih površina izloženih umjerenom do srednjem mehaničkom i kemijskom trošenju (skladišta, radionice, proizvodni prostori, garaže, laboratoriji, izložbeni i prodajni prostori i sl. ); Završni brtveni premaz u protukliznim sustavima: garaže, proizvodni pogoni s tzv. „mokrim“ procesima. -suhi film otporan je na habanje te postojan prema djelovanju vode i kemikalija (pogledati u tablici otpornosti) - odlično prianja na podlogu - ima kratko vrijeme otvrdnjavanja - moguće ga je nanositi u debljim slojevima i puniti kvarcnim pijeskom Pakiranja Komponenta A : Komponenta B – 80, 6 : 19, 4 (100 : 24) Završni premaz koji se nanosi valjkom: 0, 4 -0, 6 kg/m 2 Premaz debljine oko 1 mm koji se nanosi gleterom: 1, 0 -1, 2 kg/m 2 Komponenta A Komponenta B Izdašnost Set od 25 kg 20, 2 kg 4, 8 kg Nanos valjkom: 85 m 2 po sloju; Nanos gleterom (oko 1 mm): oko 20 m 2. 13

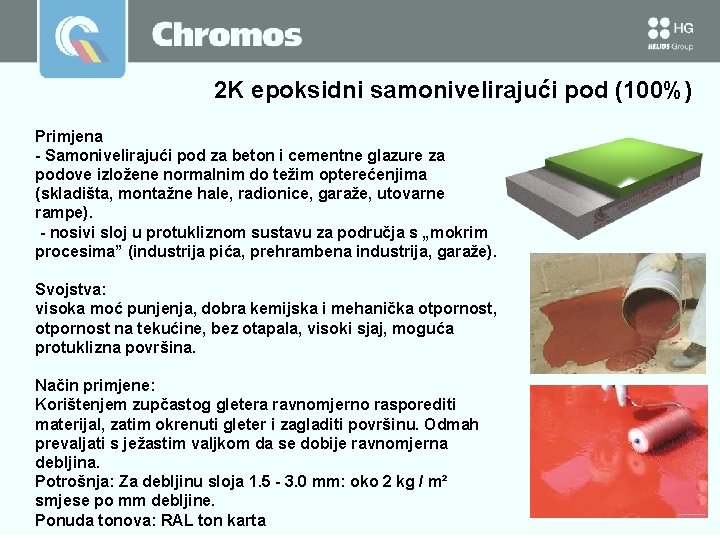

2 K epoksidni samonivelirajući pod (100%) Primjena - Samonivelirajući pod za beton i cementne glazure za podove izložene normalnim do težim opterećenjima (skladišta, montažne hale, radionice, garaže, utovarne rampe). - nosivi sloj u protukliznom sustavu za područja s „mokrim procesima” (industrija pića, prehrambena industrija, garaže). Svojstva: visoka moć punjenja, dobra kemijska i mehanička otpornost, otpornost na tekućine, bez otapala, visoki sjaj, moguća protuklizna površina. Način primjene: Korištenjem zupčastog gletera ravnomjerno rasporediti materijal, zatim okrenuti gleter i zagladiti površinu. Odmah prevaljati s ježastim valjkom da se dobije ravnomjerna debljina. Potrošnja: Za debljinu sloja 1. 5 - 3. 0 mm: oko 2 kg / m² smjese po mm debljine. Ponuda tonova: RAL ton karta 14

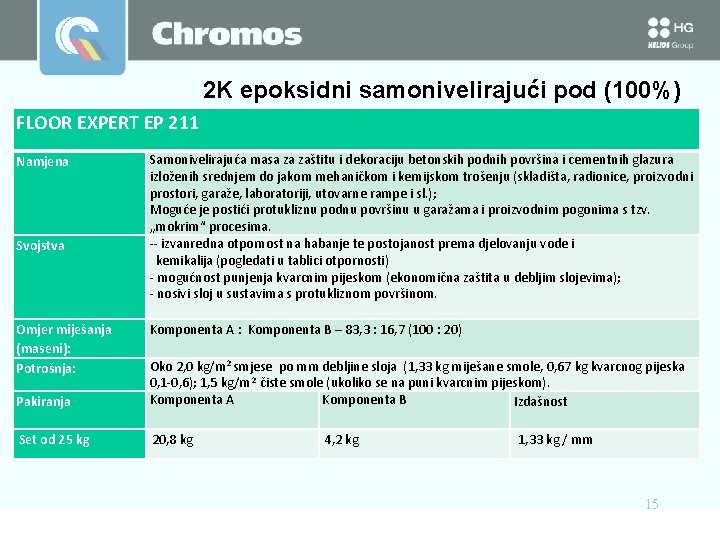

2 K epoksidni samonivelirajući pod (100%) FLOOR EXPERT EP 211 Namjena Svojstva Omjer miješanja (maseni): Potrošnja: Samonivelirajuća masa za zaštitu i dekoraciju betonskih podnih površina i cementnih glazura izloženih srednjem do jakom mehaničkom i kemijskom trošenju (skladišta, radionice, proizvodni prostori, garaže, laboratoriji, utovarne rampe i sl. ); Moguće je postići protukliznu podnu površinu u garažama i proizvodnim pogonima s tzv. „mokrim“ procesima. -- izvanredna otpornost na habanje te postojanost prema djelovanju vode i kemikalija (pogledati u tablici otpornosti) - mogućnost punjenja kvarcnim pijeskom (ekonomična zaštita u debljim slojevima); - nosivi sloj u sustavima s protukliznom površinom. Pakiranja Komponenta A : Komponenta B – 83, 3 : 16, 7 (100 : 20) Oko 2, 0 kg/m 2 smjese po mm debljine sloja (1, 33 kg miješane smole, 0, 67 kg kvarcnog pijeska 0, 1 -0, 6); 1, 5 kg/m 2 čiste smole (ukoliko se na puni kvarcnim pijeskom). Komponenta A Komponenta B Izdašnost Set od 25 kg 20, 8 kg 4, 2 kg 1, 33 kg / mm 15

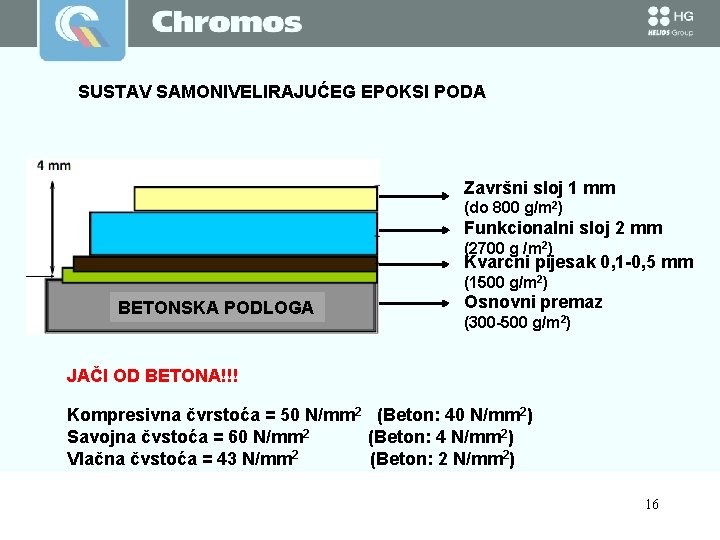

SUSTAV SAMONIVELIRAJUĆEG EPOKSI PODA Završni sloj 1 mm (do 800 g/m 2) Funkcionalni sloj 2 mm (2700 g /m 2) Kvarcni pijesak 0, 1 -0, 5 mm (1500 g/m 2) BETONSKA PODLOGA Osnovni premaz (300 -500 g/m 2) JAČI OD BETONA!!! Kompresivna čvrstoća = 50 N/mm 2 (Beton: 40 N/mm 2) Savojna čvstoća = 60 N/mm 2 (Beton: 4 N/mm 2) Vlačna čvstoća = 43 N/mm 2 (Beton: 2 N/mm 2) 16

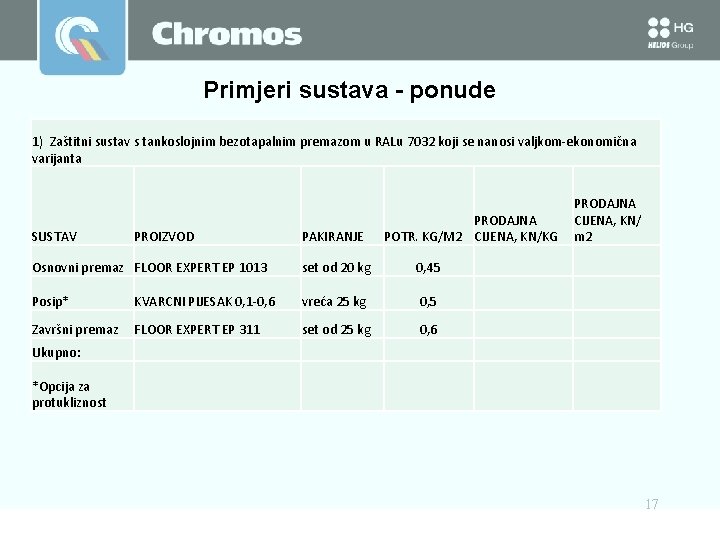

Primjeri sustava - ponude 1) Zaštitni sustav s tankoslojnim bezotapalnim premazom u RALu 7032 koji se nanosi valjkom-ekonomična varijanta SUSTAV PROIZVOD PAKIRANJE PRODAJNA POTR. KG/M 2 CIJENA, KN/KG Osnovni premaz FLOOR EXPERT EP 1013 set od 20 kg 0, 45 Posip* KVARCNI PIJESAK 0, 1 -0, 6 vreća 25 kg 0, 5 Završni premaz FLOOR EXPERT EP 311 set od 25 kg 0, 6 Ukupno: PRODAJNA CIJENA, KN/ m 2 *Opcija za protukliznost 17

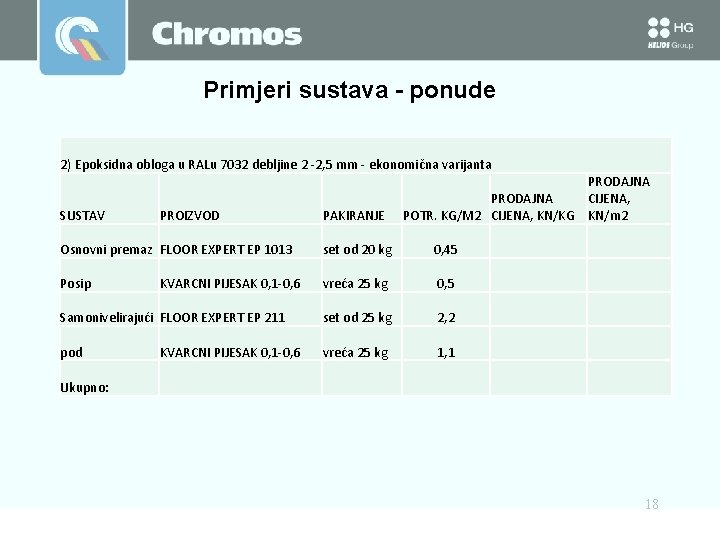

Primjeri sustava - ponude 2) Epoksidna obloga u RALu 7032 debljine 2 -2, 5 mm - ekonomična varijanta SUSTAV PROIZVOD PAKIRANJE PRODAJNA CIJENA, POTR. KG/M 2 CIJENA, KN/KG KN/m 2 Osnovni premaz FLOOR EXPERT EP 1013 set od 20 kg 0, 45 Posip vreća 25 kg 0, 5 Samonivelirajući FLOOR EXPERT EP 211 set od 25 kg 2, 2 pod KVARCNI PIJESAK 0, 1 -0, 6 vreća 25 kg 1, 1 Ukupno: KVARCNI PIJESAK 0, 1 -0, 6 18

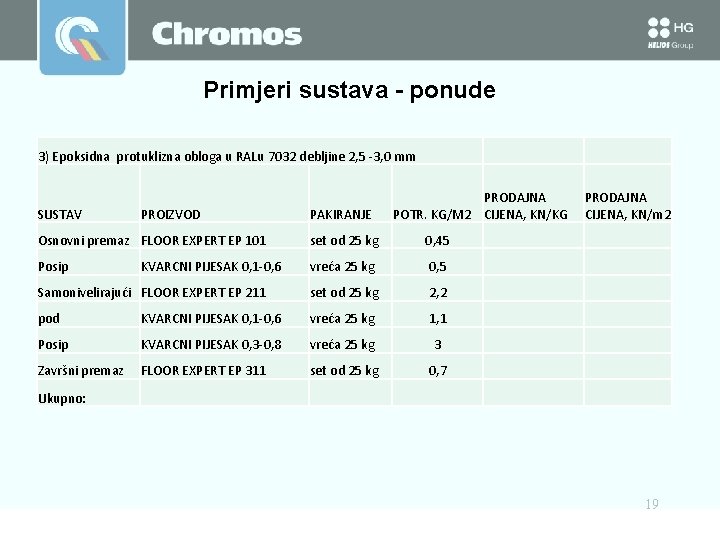

Primjeri sustava - ponude 3) Epoksidna protuklizna obloga u RALu 7032 debljine 2, 5 -3, 0 mm SUSTAV PROIZVOD PAKIRANJE PRODAJNA POTR. KG/M 2 CIJENA, KN/KG Osnovni premaz FLOOR EXPERT EP 101 set od 25 kg 0, 45 Posip vreća 25 kg 0, 5 Samonivelirajući FLOOR EXPERT EP 211 set od 25 kg 2, 2 pod KVARCNI PIJESAK 0, 1 -0, 6 vreća 25 kg 1, 1 Posip KVARCNI PIJESAK 0, 3 -0, 8 vreća 25 kg 3 Završni premaz FLOOR EXPERT EP 311 set od 25 kg 0, 7 Ukupno: KVARCNI PIJESAK 0, 1 -0, 6 PRODAJNA CIJENA, KN/m 2 19

PONUDA TONOVA (ZA SVE POKRIVNE PREMAZE) - RAL ton-karta - U 2016. planirano u standardnoj ponudi (1. Faza): RAL 7032 – u redovnoj proizvodnji + 7030, 7035, 7040, 7037, 7032. - Ostali tonovi po narudžbi SIKA (11 tonova): RAL RAL 1001 6021 7030 7032 RAL 7035 RAL 7037 RAL 7038 RAL 7040 RAL 7042 RAL 2002 REMMERS (5 tonova) RAL 7012 RAL 7040 RAL 7032 RAL 7030 RAL 7035 20

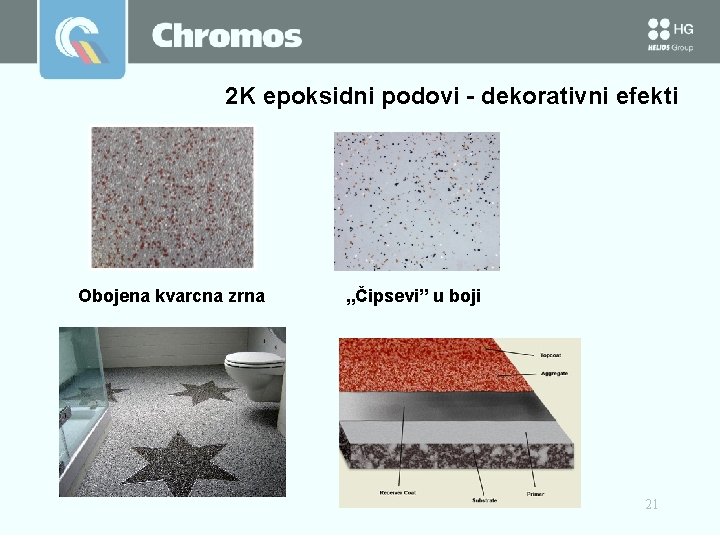

2 K epoksidni podovi - dekorativni efekti Obojena kvarcna zrna „Čipsevi” u boji 21

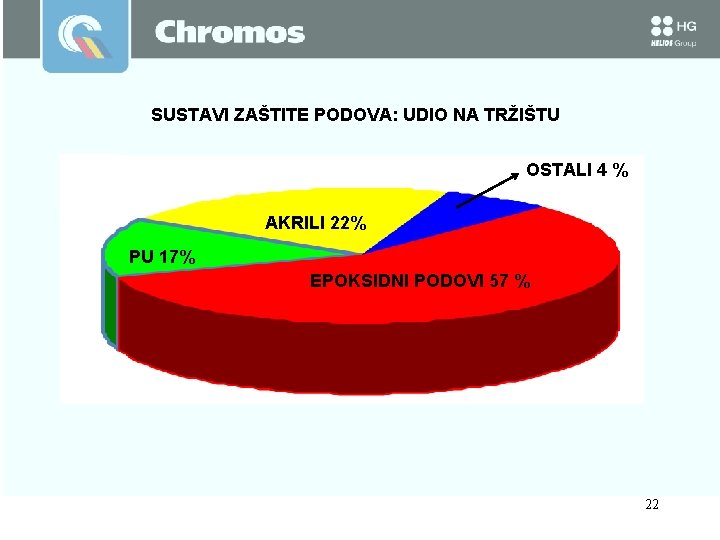

SUSTAVI ZAŠTITE PODOVA: UDIO NA TRŽIŠTU OSTALI 4 % AKRILI 22% PU 17% Poliflor extra 2 x Poliflor grund 1 x Poliflor extra 1 x EPOKSIDNI PODOVI 57 % 22
