O que uma Rede O Conceito de Rede

O que é uma Rede

O Conceito de Rede w Em seu nível elementar mais elementar, uma rede consiste em dois computadores conectados um ao outro por um cabo para que possam compartilhar dados. Todas as redes, não importa o quanto sejam sofisticadas, derivam desse sistema simples.

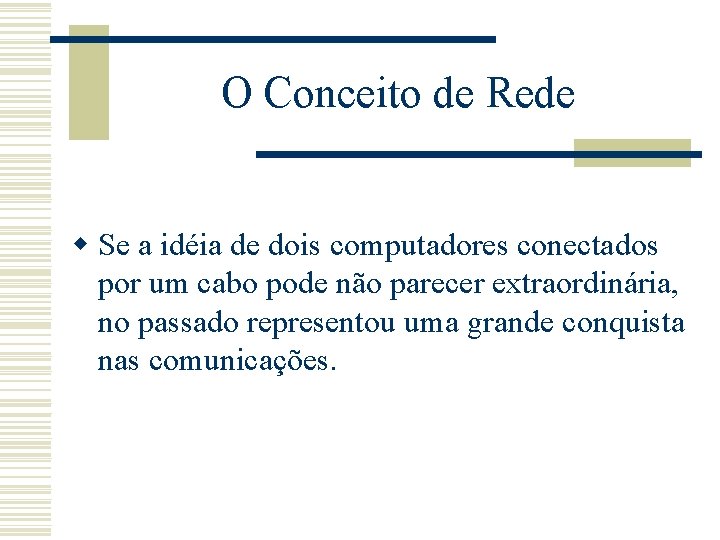

O Conceito de Rede w Se a idéia de dois computadores conectados por um cabo pode não parecer extraordinária, no passado representou uma grande conquista nas comunicações.

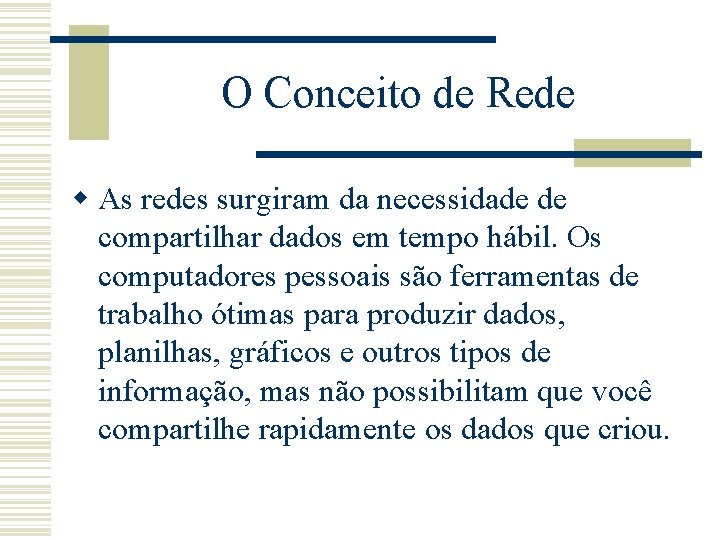

O Conceito de Rede w As redes surgiram da necessidade de compartilhar dados em tempo hábil. Os computadores pessoais são ferramentas de trabalho ótimas para produzir dados, planilhas, gráficos e outros tipos de informação, mas não possibilitam que você compartilhe rapidamente os dados que criou.

O Conceito de Rede w Sem uma rede, os documentos devem ser impressos para que outras pessoas possam modificá-los ou utilizá-los. Na melhor das hipóteses, você entrega os arquivos em disquetes para que outras pessoas copiem em seus computadores.

O Conceito de Rede w Se fizerem modificações no documento, não há como mesclá-las. Isto era, e ainda é, conhecido como trabalhar em um ambiente autônomo.

O Conceito de Rede w Se tivesse que conectar seu computador a outros, poderia compartilhar os dados outros computadores e as impressoras. Um conjunto de computadores e outros dispositivos conectados juntos chama-se rede, assim como o conceito de computadores compartilhando os recursos.

O Conceito de Rede w Os computadores que fazem parte de uma rede podem compartilhar: w Dados w Mensagens w Gráficos w Impressoras w Aparelhos de fax w Modems w Outros recursos de hardware.

O Conceito de Rede w Essa lista está sempre crescendo conforme são encontradas novas maneiras de compartilhar e se comunicar através dos computadores.

Redes locais w As redes começaram pequenas, com talvez dez computadores conectados a uma impressora. A tecnologia limitou o tamanho da rede, incluindo o número de computadores conectados, assim como a distância física que poderia ser abrangida pela rede.

Redes locais w Por exemplo, no início dos anos 80, o método mais popular de cabeamento possibilitaria cerca de 30 usuários em uma extensão máxima de cabo de pouco mais de 180 metros.

Redes locais w Esse tipo de rede deveria estar em um único andar de um prédio ou em uma empresa pequena. Atualmente, para empresas muito pequenas, essa configuração ainda é adequada. Esse tipo de rede, dentro de uma área limitada, chama-se rede local (LAN).

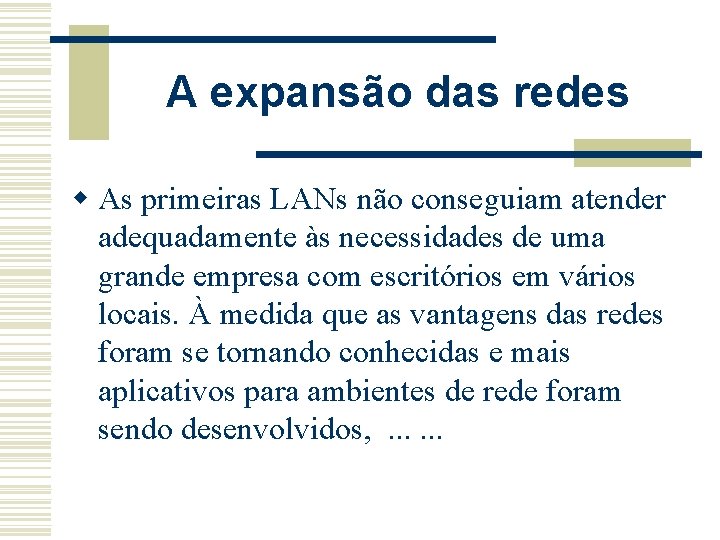

A expansão das redes w As primeiras LANs não conseguiam atender adequadamente às necessidades de uma grande empresa com escritórios em vários locais. À medida que as vantagens das redes foram se tornando conhecidas e mais aplicativos para ambientes de rede foram sendo desenvolvidos, . . .

A expansão das redes w. . . as empresas perceberam a necessidade de expandir suas redes para continuarem competitivas. Hoje em dia, as LANs se transformaram nos blocos de construção de sistemas maiores.

Perguntas w Utilizando as informações apresentadas até agora, determine quais das alternativas são LANs. Diga SIM para indicar que é uma LAN ou NÃO para indicar que não é uma LAN.

Perguntas w 1. Três computadores e uma impressora no w mesmo escritório, todos conectados por w um cabo para que os usuários possam w compartilhar a impressora. w Sim Não w

Perguntas w 2. Dois computadores, um em São Paulo e w um outro no Rio de Janeiro compartilham w os mesmos documentos e programa de w correio eletrônico (e-mail). w Sim Não

Perguntas w 3. Mais de 150 computadores autônomos no w 47 andar do Edifício Itália, na cidade de w São Paulo, utilizam o Microsoft Word w para fazer processamento de textos. w Sim Não

Perguntas w 4. Mais de 200 computadores no 14 , 15 e w 16 andares de um grande prédio de w escritórios estão conectados por cabo para w compartilhar arquivos, impressoras e w outros recursos. w Sim Não

Por que utilizar uma rede? w As empresas implementam redes primeiramente para compartilhar recursos e possibilitar comunicação on-line. Os recursos incluem dados, aplicativos e periféricos.

Por que utilizar uma rede? w Um periférico é um dispositivo como uma unidade de disco externa, impressora, mouse, modem ou joystick. As comunicações on-line incluem o envio e recebimento de mensagens ou correio eletrônico.

Impressoras e outros periféricos w Antes do advento das redes, as pessoas precisavam ter suas impressoras, plotters e outros periféricos individuais. Antes da existência das redes, a única forma de se compartilhar uma impressora era revezar as pessoas no computador conectado a ela.

Compartilhamento de Recursos w As redes agora possibilitam que várias pessoas compartilhem tanto dados como periféricos simultaneamente. Se várias pessoas precisam usar uma impressora, todas podem utilizar a impressora disponível na rede.

Dados w Antes de existir as redes, as pessoas queriam compartilhar informações estavam limitadas a: 1. Contar as informações umas para as outras (comunicação oral). w 2. Escrever memorandos. w 3. Colocar a informação em um disquete, levá-lo w fisicamente para outro computador e, depois, w copiar os dados naquele computador.

Dados w As redes podem reduzir a necessidade de comunicação escrita e tornar disponíveis praticamente todos os tipos de dados para todos os usuários que deles precisarem.

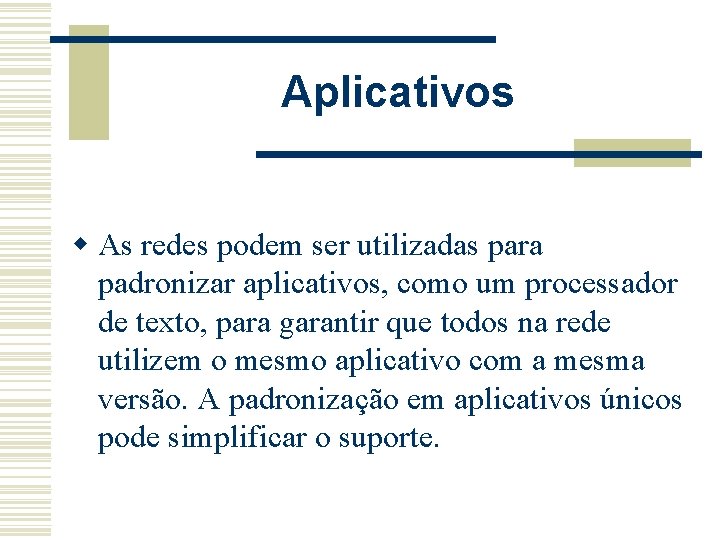

Aplicativos w As redes podem ser utilizadas para padronizar aplicativos, como um processador de texto, para garantir que todos na rede utilizem o mesmo aplicativo com a mesma versão. A padronização em aplicativos únicos pode simplificar o suporte.

Aplicativos w É mais fácil conhecer muito bem um só aplicativo do que tentar aprender quatro ou cinco aplicativos diferentes. Também é mais fácil trabalhar com uma única versão de um aplicativo e configurar todos os computadores da mesma forma.

Aplicativos w Algumas empresas investem em redes devido aos programas de correio eletrônico e agendamento. Os administradores podem utilizar essas vantagens para se comunicar rápida e eficazmente com um grande número de pessoas, . . .

Aplicativos w. . . bem como para organizar e planejar uma empresa inteira de modo muito mais fácil do que era possível anteriormente.

Perguntas e Respostas w Complete as seguintes sentenças. w 1. Uma razão fundamental para implementar uma rede é _____ os recursos. w 2. Os recursos principais normalmente compartilhados em uma rede incluem ________, como impressoras a laser. w 3. Aplicativos como ___________ permitem que os usuários se comuniquem rápida e eficazmente.

Resumo w Uma LAN consiste de vários computadores e periféricos ligados por cabo em uma área limitada, como o departamento de uma empresa ou um único prédio. A comunicação de rede permite que as pessoas compartilhem recursos, como arquivos e impressoras, e utilizem aplicativos interativos como agendamento e correio eletrônico.

Resumo w A comunicação de rede permite que as pessoas compartilhem recursos, como arquivos e impressoras, e utilizem aplicativos interativos como agendamento e correio eletrônico.

Resumo w Há muitas vantagens nas redes, incluindo: w 1. Redução de custos através do w compartilhamento de dados e w periféricos. w 2. Padronização dos aplicativos. w 3. Aquisição de dados em tempo hábil. w 4. Comunicação mais eficaz.

Aula 2 Os dois tipos principais de rede

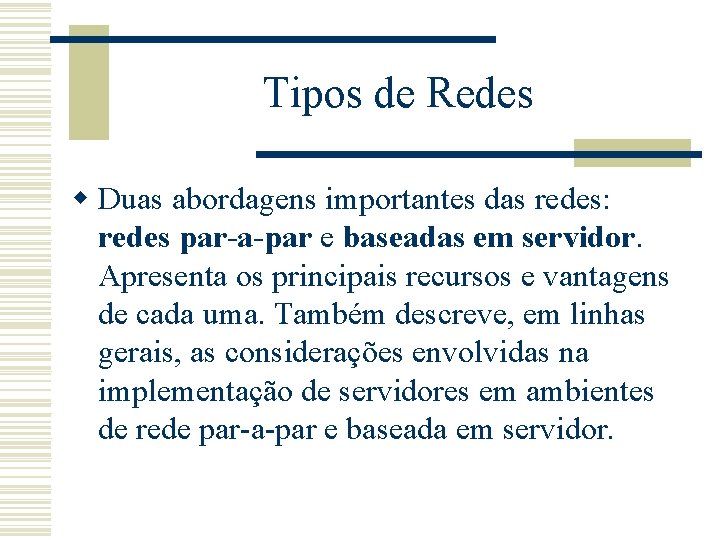

Tipos de Redes w Duas abordagens importantes das redes: redes par-a-par e baseadas em servidor. Apresenta os principais recursos e vantagens de cada uma. Também descreve, em linhas gerais, as considerações envolvidas na implementação de servidores em ambientes de rede par-a-par e baseada em servidor.

Objetivos w Identificar uma rede par-a-par. w Identificar uma rede baseada em servidor. w Identificar as funções do servidor e designar w os servidores, conforme necessário. w Determinar qual o tipo de rede seria w adequado para o seu local.

Visão geral das redes w Todas as redes, de forma geral, têm certos componentes, funções e recursos em comum. Estes incluem:

Componentes de Rede w Servidores Computadores que fornecem recursos compartilhados para os usuários da rede. w Clientes — Computadores que acessam recursos fornecidos por um servidor e compartilhados na rede. w w Mídia — A maneira como os computadores estão conectados.

Componentes de Rede w Dados compartilhados — Arquivos fornecidos pelos servidores através da rede. w w Impressoras e outros periféricos compartilhados — Outros recursos fornecidos pelos servidores. w w Recursos — Arquivos, impressoras ou outros itens a serem utilizados pelos usuários da rede.

Categorias de Redes Locais w Mesmo com essas semelhanças, as redes podem ser divididas em duas categorias mais amplas: Par-a-par w Baseada em servidor

Redes Ponto-a-Ponto w A distinção entre as redes par-a-par e baseada em servidor é importante pois cada uma possui capacidades diferentes. O tipo de rede que você vai implementar dependerá de inúmeros fatores, incluindo:

Redes Ponto-a-Ponto w Tamanho da empresa. w Nível de segurança requerido. w Tipo de empresa. w Nível de suporte administrativo disponível. w Intensidade de tráfego na rede. w Necessidades dos usuários da rede. w Orçamento da rede.

Redes Ponto-a-Ponto w Em uma rede par-a-par, não existem servidores dedicados ou hierarquia entre os computadores. Todos os computadores são iguais e, portanto, chamados pares. Normalmente, cada computador funciona tanto como cliente quanto como servidor, e nenhum deles é designado para ser um administrador responsável por toda a rede. O usuário de qualquer computador determina quais dados de seu computador são compartilhados na rede.

Custo w As redes par-a-par são relativamente simples. Uma vez que cada computador funciona como cliente e servidor, não há necessidade de um servidor central complexo ou de outros componentes necessários para uma rede de grande capacidade. As redes par-a -par podem ser mais baratas do que as redes baseadas em servidor.

Tamanho w As redes par-a-par também são chamadas de grupos de trabalho. Pelo termo grupo de trabalho subentende-se um pequeno grupo de pessoas. Em uma rede par-a-par há, tipicamente, pouco menos do que 10 computadores na rede.

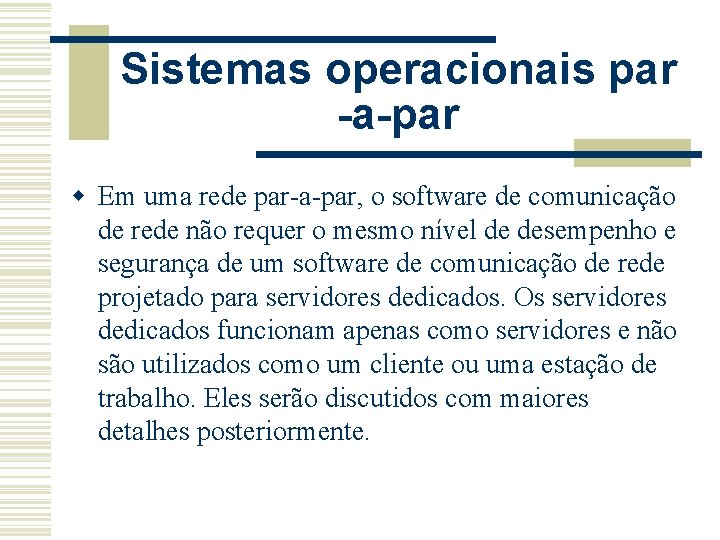

Sistemas operacionais par -a-par w Em uma rede par-a-par, o software de comunicação de rede não requer o mesmo nível de desempenho e segurança de um software de comunicação de rede projetado para servidores dedicados. Os servidores dedicados funcionam apenas como servidores e não são utilizados como um cliente ou uma estação de trabalho. Eles serão discutidos com maiores detalhes posteriormente.

Sistemas Operacionais w Em sistemas operacionais, como o Microsoft Windows NT Workstation, Microsoft Windows para Workgroups e Microsoft Windows 95, as redes par-a-par são construídas dentro do sistema operacional. Não se exige nenhum outro software para configurar uma rede par-a-par.

Implementação w Em um ambiente par-a-par típico, há várias questões de rede que possuem soluções padronizadas. Estas soluções de implementação incluem:

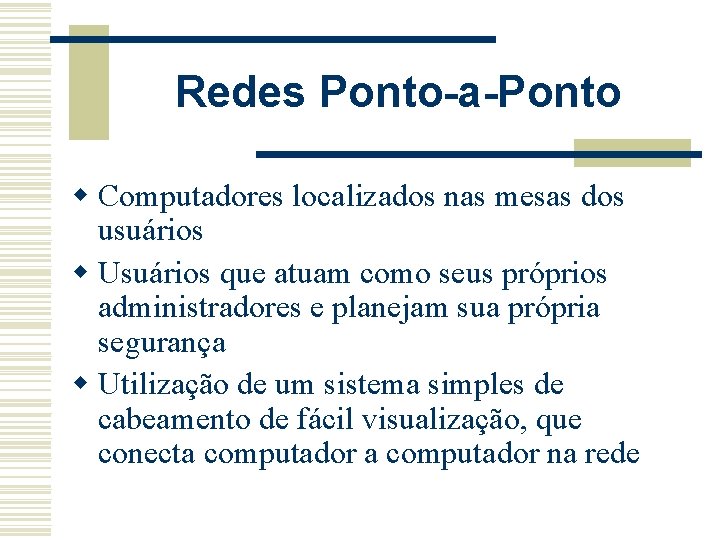

Redes Ponto-a-Ponto w Computadores localizados nas mesas dos usuários w Usuários que atuam como seus próprios administradores e planejam sua própria segurança w Utilização de um sistema simples de cabeamento de fácil visualização, que conecta computador na rede

Onde a rede par-a-par é adequada w As redes par-a-par são uma boa escolha para ambientes onde: w Há menos que 10 usuários. w Todos os usuários estão localizados na mesma w área geral. w A segurança não é uma questão importante. w A empresa e a rede terão um crescimento w limitado em um futuro previsível.

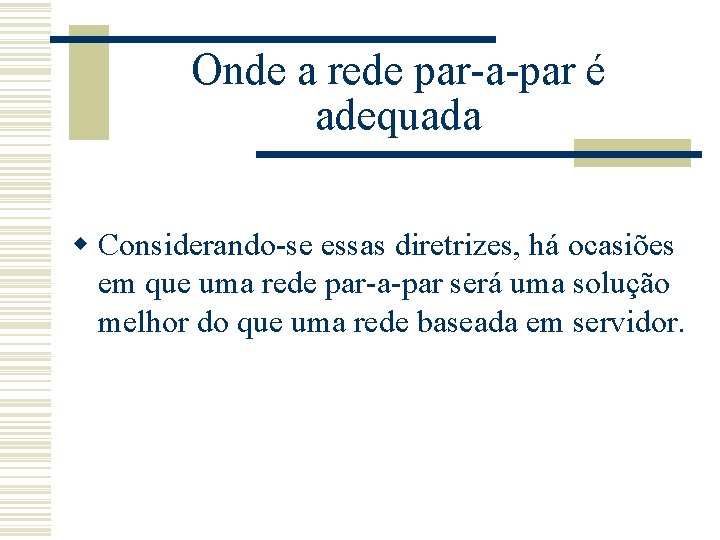

Onde a rede par-a-par é adequada w Considerando-se essas diretrizes, há ocasiões em que uma rede par-a-par será uma solução melhor do que uma rede baseada em servidor.

Considerações sobre redes par-a-par w Enquanto uma rede par-a-par pode atender às necessidades das pequenas empresas, este tipo de abordagem pode não ser adequada a certos ambientes. As áreas de redes a seguir ilustram alguns problemas de redes par-a-par que um planejador de rede deverá resolver antes de decidir sobre o tipo de rede a implementar.

Administração w A administração de rede envolve uma gama de tarefas, incluindo: Gerenciamento de usuários e de segurança. w Disponibilização de recursos. w Manutenção de aplicativos e de dados. w Instalação e atualização de softwares de w aplicativos.

Administrador da Rede w Em uma rede par-a-par típica, não existe um gerente de sistemas que supervisione a administração de toda a rede. Cada usuário administra seu próprio computador.

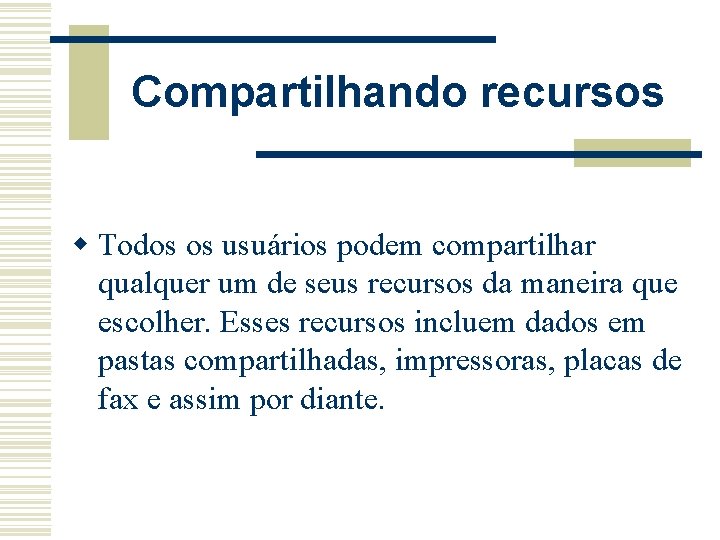

Compartilhando recursos w Todos os usuários podem compartilhar qualquer um de seus recursos da maneira que escolher. Esses recursos incluem dados em pastas compartilhadas, impressoras, placas de fax e assim por diante.

Requisitos do servidor w w Em um ambiente par-a-par, cada computador deve: Utilizar uma grande porcentagem de seus recursos para suportar o usuário local (o usuário no computador). w Utilizar recursos adicionais para suportar cada w usuário remoto (o usuário que está acessando o w servidor na rede) que estiver acessando seus w recursos.

Segurança w A segurança consiste em estabelecer uma senha em um recurso, como uma pasta que é compartilhada na rede. Pelo fato de todos os usuários de redes par-a-par estabelecerem sua própria segurança e o compartilhamento poder existir em qualquer computador e não apenas em um servidor centralizado, . . .

Segurança w. . . o controle centralizado é muito difícil. Isso tem um grande impacto na segurança da rede, pois alguns usuários podem não implementar nenhuma segurança. Se a segurança for uma questão importante, você deve considerar uma rede baseada em servidor.

Treinamento w Uma vez que todos os computadores em um ambiente par-a-par podem atuar tanto como servidores quanto como clientes, os usuários devem ser treinados para que sejam capazes de agir adequadamente tanto como usuários quanto como administradores de seus próprios computadores.

Perguntas w Complete as seguintes sentenças. w 1. Em uma rede par-a-par, cada computador pode atuar tanto como um servidor quanto como um _______. w 2. Em uma rede par-a-par, não há um servidor ________. w 3. Cada usuário em uma rede par-a-par compartilha seus recursos no local. Por este motivo, cada usuário pode ser considerado um _________. w 4. As redes par-a-par são adequadas se a

Perguntas w 3. Cada usuário em uma rede par-a-par compartilha seus recursos no local. Por este motivo, cada usuário pode ser considerado um _________. w 4. As redes par-a-par são adequadas se a ________ não for uma questão importante.

Respostas w w 1. 2. 3. 4. cliente dedicado administrador segurança

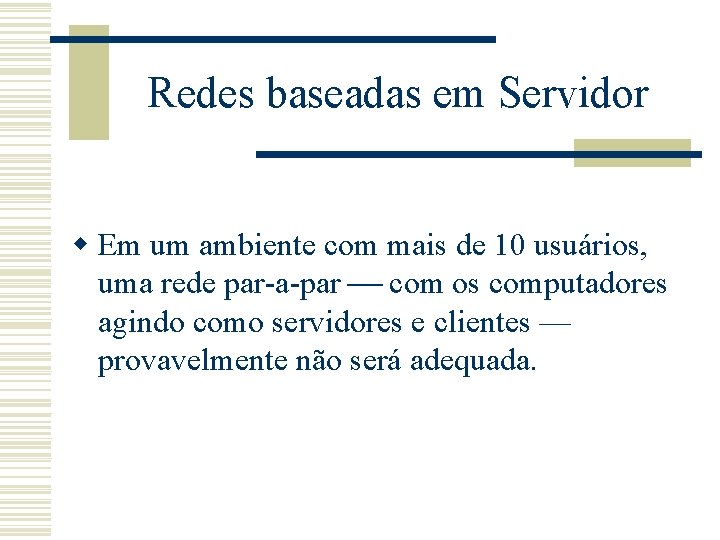

Redes baseadas em Servidor w Em um ambiente com mais de 10 usuários, uma rede par-a-par com os computadores agindo como servidores e clientes — provavelmente não será adequada.

Redes baseadas em Servidor w Portanto, a maior parte das redes possui servidores dedicados. Um servidor dedicado é aquele que funciona apenas como servidor e não é utilizado como um cliente ou estação de trabalho.

Redes baseadas em Servidor w Os servidores são “dedicados” porque são otimizados para processar rapidamente as requisições dos clientes da rede e para garantir a segurança dos arquivos e pastas. As redes baseadas em servidor tornaram-se o modelo padrão para a comunicação de rede e serão utilizadas como exemplos básicos.

Redes baseadas em Servidor w Conforme o tamanho e o tráfego das redes aumentam, mais de um servidor na rede é necessário. A distribuição de tarefas entre vários servidores garante que cada tarefa seja desempenhada da maneira mais eficiente possível.

Servidores Especializados w A diversidade de tarefas que os servidores devem desempenhar é variada e complexa. Os servidores de grandes redes se tornaram especializados para acomodar as necessidades crescentes dos usuários.

Rede Windows NT w Por exemplo, em uma rede Windows NT Server, os diferentes tipos de servidores incluem:

Servidores de Arquivo e Impressão w Os servidores de arquivo e impressão gerenciam o acesso do usuário e a utilização dos recursos de arquivos e impressora. Por exemplo, se você estivesse executando um aplicativo de processamento de texto, este seria executado no seu computador.

Servidores de Arquivo e Impressão w O documento do processamento de texto armazenado no servidor de arquivos e impressão é carregado na memória de seu computador para que você possa editá-lo ou utilizá-lo localmente. Em outras palavras, os servidores de arquivo e impressão destinamse ao armazenamento de arquivos e de dados.

Servidores de Aplicativo w Os servidores de aplicativo constituem a parte do servidor dos aplicativos cliente/servidor, assim como os dados, disponíveis para os clientes. Por exemplo, os servidores armazenam enormes quantidades de dados que estão estruturados para facilitar sua recuperação.

Servidores de Aplicativo w Eles são diferentes de um servidor de arquivo e impressão. Com um servidor de arquivo e impressão, os dados ou o arquivo são carregados para o computador que fez a requisição. Com um servidor de aplicativos, o banco de dados fica no servidor e apenas os resultados requeridos são carregados no computador que fez a requisição.

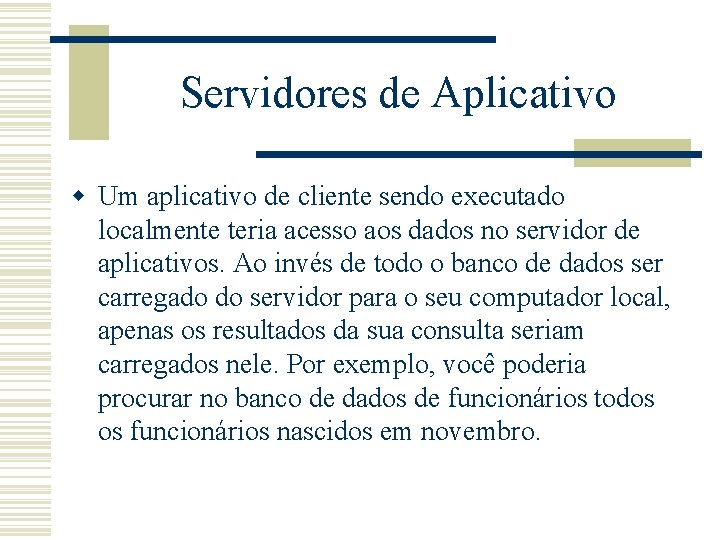

Servidores de Aplicativo w Um aplicativo de cliente sendo executado localmente teria acesso aos dados no servidor de aplicativos. Ao invés de todo o banco de dados ser carregado do servidor para o seu computador local, apenas os resultados da sua consulta seriam carregados nele. Por exemplo, você poderia procurar no banco de dados de funcionários todos os funcionários nascidos em novembro.

w Servidores de Correio w Os servidores de correio gerenciam mensagens eletrônicas entre os usuários da rede. w Servidores de Fax w Os servidores de fax gerenciam o tráfego de fax para dentro e para fora da rede, compartilhando uma ou mais placas de fax modem.

Servidores de Comunicação w Os servidores de comunicação manipulam o fluxo de dados e as mensagens de correio eletrônico entre a própria rede do servidor e outras redes, computadores mainframe ou usuários remotos utilizando modems e linhas telefônicas para discar para o servidor.

Servidores de Serviços de Pastas w Os servidores de serviços de pastas permitem aos usuários localizar, armazenar e dar segurança às informações na rede. w O Windows NT Server combina os computadores em grupos lógicos, chamados domínios, que permitem que qualquer usuário tenha acesso a todos os recursos na rede.

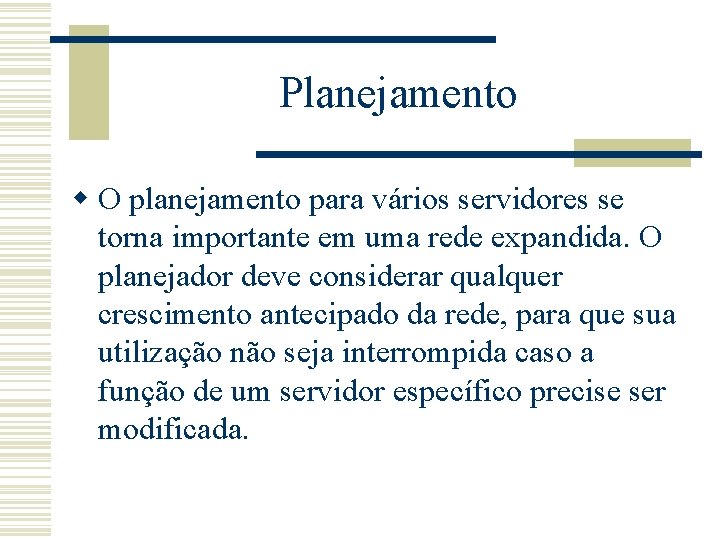

Planejamento w O planejamento para vários servidores se torna importante em uma rede expandida. O planejador deve considerar qualquer crescimento antecipado da rede, para que sua utilização não seja interrompida caso a função de um servidor específico precise ser modificada.

A Função do Software w Um servidor de rede e o sistema operacional trabalham juntos como uma unidade. Independente de quanto o servidor seja potente ou avançado, ele é inútil sem um sistema operacional que possa se beneficiar de seus recursos físicos. Certos sistemas operacionais avançados, como o Microsoft Windows NT Server, foram projetados para aproveitar ao máximo o hardware do servidor mais avançado.

A Função do Software w Certos sistemas operacionais avançados, como o Microsoft Windows NT Server, foram projetados para aproveitar ao máximo o hardware do servidor mais avançado.

Vantagens da rede baseada em servidor w Compartilhando Recursos w Um servidor é projetado para fornecer acesso a muitos arquivos e impressoras, ao mesmo tempo em que mantém o desempenho e a segurança para o usuário.

Vantagens da rede baseada em servidor w Compartilhando Dados w O compartilhamento de dados baseados em servidor pode ser administrado e controlado centralmente. Em geral, os recursos são localizados centralmente e são mais fáceis de localizar e suportar do que os recursos localizados em computadores aleatórios.

Vantagens da rede baseada em Servidor w Redundância w Através de sistemas de redundância, os dados em qualquer servidor podem ser duplicados e mantidos on-line para que, mesmo se algo acontecer aos dados na área de armazenamento de dados principal, uma cópia de backup dos dados possa ser usada para recuperá-los.

Redundância w Através de sistemas de redundância, os dados em qualquer servidor podem ser duplicados e mantidos on-line para que, mesmo se algo acontecer aos dados na área de armazenamento de dados principal, uma cópia de backup dos dados possa ser usada para recuperá-los.

Rede Baseada em Servidor w Número de usuários w Uma rede baseada em servidor pode dar suporte a milhares de usuários. Este tipo de rede jamais poderia ser gerenciada como uma rede par-a-par, mas a monitoração atual e os utilitários de gerenciamento de rede possibilitam a operação de uma rede baseada em servidor por um grande número de usuários.

Rede Baseada em Servidor w Considerações sobre hardware w O hardware do computador-cliente pode ser limitado às necessidades do usuário, pois os clientes não precisam de RAM adicional e armazenamento em disco para fornecer serviços do servidor. Um computador cliente típico tem, pelo menos, um processador 486 e 8 a 16 MB de RAM.

Perguntas w Perguntas e respostas w Complete as seguintes sentenças. w w 1. O modelo padrão para ambientes de rede com mais de 10 usuários envolve redes baseadas em ______. w w 2. Um servidor dedicado é um computador não utilizado como um ______. w

Perguntas w 3. Os grandes servidores de rede são __________ em acomodar as necessidades crescentes do usuário.

Topologias de Rede

Topologias w Diferentes topologias para conectar computadores. w w w As topologias padronizadas. Os principais componentes de cada topologia. As utilizações adequadas para cada topologia.

Topologias w Além das topologias padrão, você aprenderá sobre as variações que são mais utilizadas e o que precisa considerar quando estiver projetando sua rede.

Objetivos w Identificar as três topologias padrão e suas w variações. w Descrever as vantagens e desvantagens de cada w topologia. w Determinar uma topologia apropriada para um w determinado projeto de rede.

Projetando o layout da rede w O termo topologia ou, mais especificamente, topologia de rede, relaciona-se à organização ou layout físico dos computadores, cabos e outros componentes da rede.

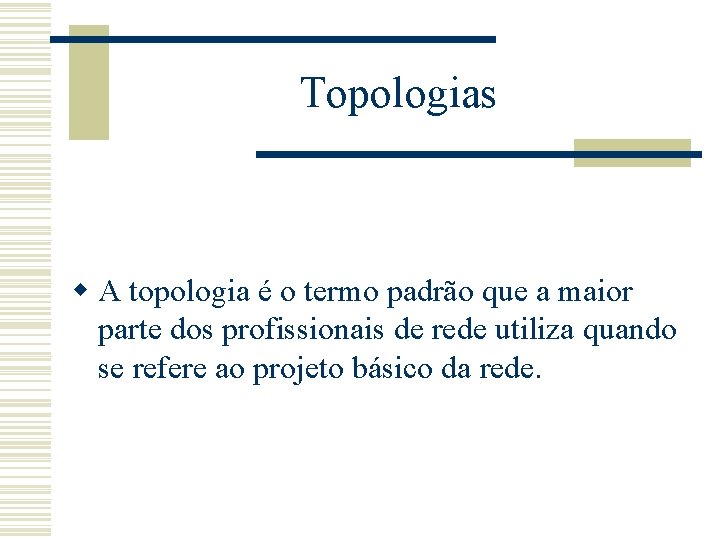

Topologias w A topologia é o termo padrão que a maior parte dos profissionais de rede utiliza quando se refere ao projeto básico da rede.

Topologias w Além da topologia, essa organização pode ser classificada como: w Layout físico w Projeto w Diagrama w Mapa

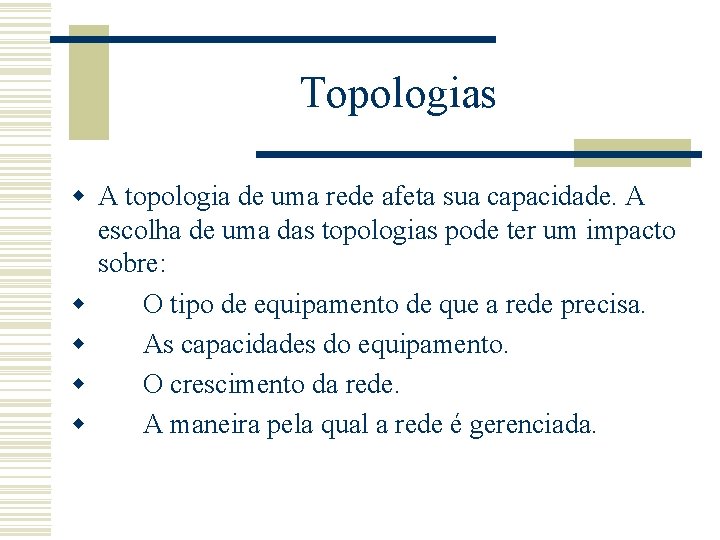

Topologias w A topologia de uma rede afeta sua capacidade. A escolha de uma das topologias pode ter um impacto sobre: w O tipo de equipamento de que a rede precisa. w As capacidades do equipamento. w O crescimento da rede. w A maneira pela qual a rede é gerenciada.

Topologias w O desenvolvimento de um sentido de como as diferentes topologias são utilizadas é uma das chaves para compreender as capacidades dos diferentes tipos de rede.

Topologias w Entretanto, não se trata apenas de ligar um computador a um cabo conectando outros computadores. Tipos diferentes de cabos, combinados com diferentes placas de rede, sistemas operacionais de rede e outros componentes, requerem tipos diferentes de combinação.

Topologias w A topologia de uma rede implica diversas condições. Por exemplo, uma topologia em particular pode determinar não só o tipo de cabo utilizado, mas como o cabeamento é feito através dos pisos, tetos e paredes.

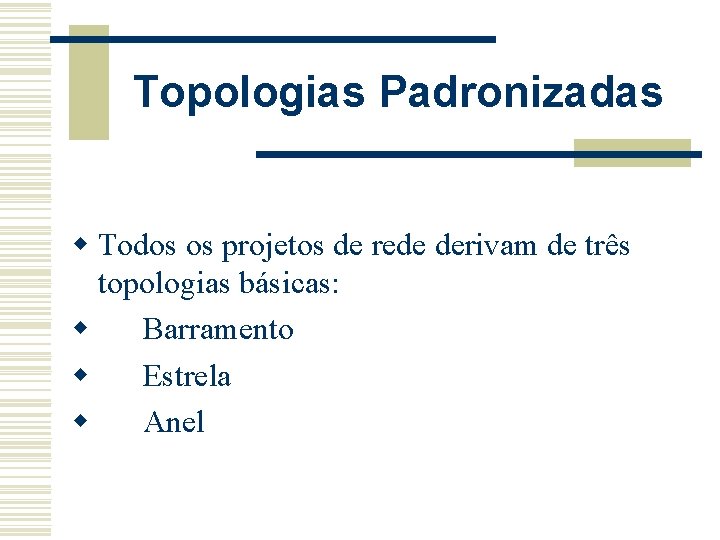

Topologias Padronizadas w Todos os projetos de rede derivam de três topologias básicas: w Barramento w Estrela w Anel

Barramento w Se os computadores estão conectados em uma fila ao longo de um único cabo (segmento), a topologia é denominada como um barramento.

Estrela w Se os computadores estão conectados a segmentos de cabo que se ramificam de um único ponto ou hub, a topologia é conhecida como estrela.

Anel w Se os computadores estão conectados a um cabo que forma uma volta, a topologia é conhecida como anel.

Topologias w Enquanto essas três topologias básicas são simples, suas versões efetivas freqüentemente combinam recursos de mais de uma topologia e podem ser complexas.

Barramento w A topologia de barramento também é conhecida como barramento linear. Este é o método mais simples e comum de conectar os computadores em rede.

Backbone w Consiste em um único cabo, chamado tronco (e também backbone ou segmento), que conecta todos os computadores da rede em uma linha única.

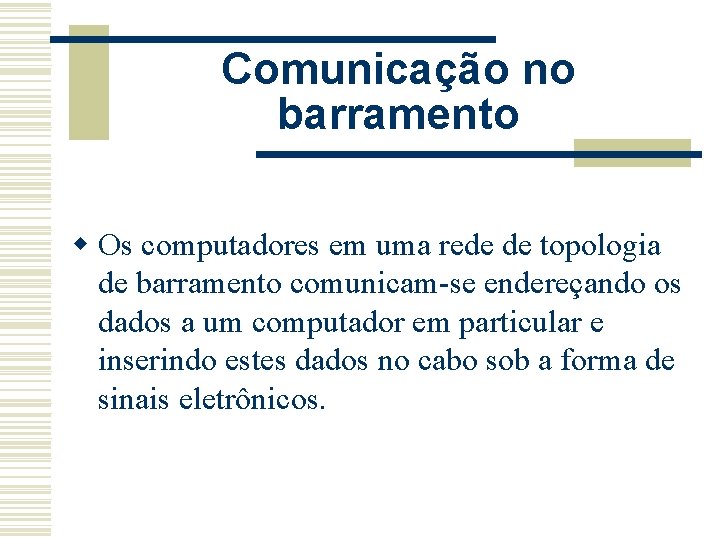

Comunicação no barramento w Os computadores em uma rede de topologia de barramento comunicam-se endereçando os dados a um computador em particular e inserindo estes dados no cabo sob a forma de sinais eletrônicos.

Barramento w Para compreender como os computadores se comunicam em um barramento, você precisa estar familiarizado com três conceitos: w Envio do sinal w Repercussão do sinal w Terminador

Envio do sinal w Os dados da rede sob a forma de sinais eletrônicos são enviados para todos os computadores na rede; entretanto, as informações são aceitas apenas pelo computador cujo endereço coincida com o endereço codificado no sinal original. Apenas um computador por vez pode enviar mensagens.

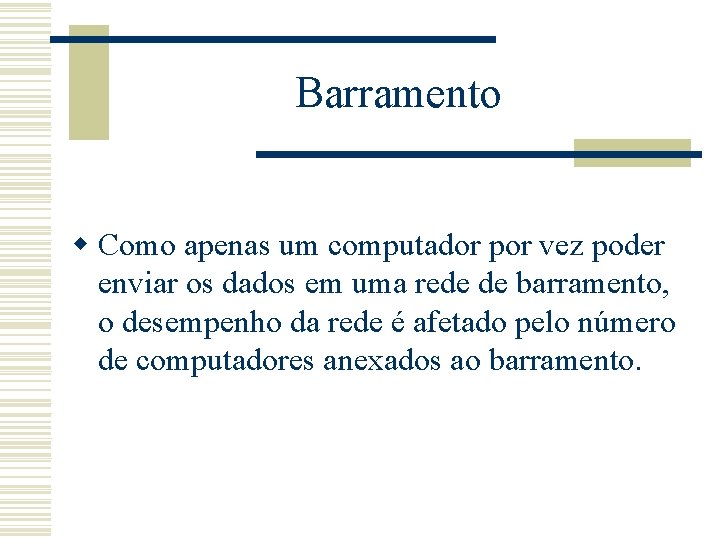

Barramento w Como apenas um computador por vez poder enviar os dados em uma rede de barramento, o desempenho da rede é afetado pelo número de computadores anexados ao barramento.

Barramento w Quanto mais computadores em um barramento, mais os computadores estarão esperando para inserir dados neste barramento e mais lenta torna-se a rede.

Número de Computadores w Não há uma medida padrão para o impacto do número de computadores sobre qualquer rede específica. A quantidade de atrasos na rede não está relacionada apenas ao número de computadores na rede.

Outros Fatores w Ela depende de inúmeros fatores, incluindo: w Capacidades de hardware dos computadores na w rede w Número de vezes que os computadores na rede w transmitem dados w Tipos de aplicativos sendo executados na rede w Tipos de cabos utilizados na rede w Distância entre os computadores na rede

Repercussão do sinal w Como os dados, ou sinais eletrônicos, são enviados a toda a rede, eles viajam de uma extremidade a outra do cabo. Se o sinal tiver permissão para prosseguir sem interrupção, continuará repercutindo para frente e para trás ao longo do cabo, impedindo que os outros computadores enviem sinais.

Interrupção do Sinal w Portanto, o sinal deve ser interrompido depois que tiver tido a oportunidade de alcançar o endereço de destino adequado.

O terminador w Para impedir que o sinal repercuta, um componente chamado terminador é colocado em cada extremidade do cabo para absorver sinais livres. A absorção do sinal libera o cabo para que outros computadores possam enviar dados.

Extremidades de Cabo w Cada extremidade do cabo da rede deve ser conectada a algo. Por exemplo, uma extremidade poderia ser conectada a um computador ou conector para aumentar o tamanho do cabo. As extremidades de cabo abertas extremidades não conectadas a algo devem ser terminadas para evitar a repercussão do sinal.

Expansão da LAN w À medida que o local da rede aumenta, a LAN precisará crescer. Os cabos na topologia de barramento podem ser aumentados através de um dos dois métodos abaixo.

Conectores w Um componente chamado conector barrel pode conectar dois cabos para constituir um cabo maior. Entretanto, os conectores enfraquecem o sinal e devem ser utilizados com moderação.

Conectores w É muito melhor comprar um cabo contínuo do que conectar vários cabos pequenos. Na verdade, o uso de muitos conectores pode impedir que o sinal seja recebido corretamente.

Repetidor w Um dispositivo chamado repetidor pode ser utilizado para conectar dois cabos. Um repetidor na verdade amplifica o sinal antes de enviá-lo ao seu destino.

Repetidor w Um repetidor é melhor do que um conector ou um trecho maior de cabo, pois permite que o sinal viaje por uma distância maior e seja recebido corretamente.

Perguntas w 1. O termo principal para o projeto ou organização de uma rede é ______. w 2. Todos os projetos de rede derivam-se das topologias _________, _____ e _____.

Perguntas w 3. w Quando os cabos são conectados para cobrir longas distâncias, a distância pela qual os sinais podem viajar é aumentada utilizandose um _______, pois ele amplifica os sinais antes de enviá-los ao seu destino.

Perguntas w 4. O barramento é uma topologia ________, o que significa que os computadores não são responsáveis por mover os dados de um computador para o outro. w 5. Para absorver os sinais e evitar a repercussão, as extremidades do cabo em uma topologia de barramento devem ser conectadas a um ________.

Estrela w Na topologia de estrela, os computadores são conectados por segmentos de cabo a um componente centralizado chamado hub. Os sinais são transmitidos a partir do computador que está enviando através do hub até todos os computadores na rede. Essa topologia iniciou-se nos primórdios da computação, com os computadores conectados a um computador mainframe centralizado.

Estrela w Se um computador em uma rede de estrela ou o cabo que o conecta ao hub falhar, apenas o computador com falha não poderá enviar ou receber mensagens da rede. O restante da rede continua a funcionar normalmente.

Anel w A topologia de anel conecta os computadores em um único círculo de cabos. Não há extremidades terminadas. Os sinais viajam pela volta em uma direção e passam através de cada computador.

Repetidor w Ao contrário da topologia de barramento passiva, cada computador atua como um repetidor para amplificar o sinal e enviá-lo para o seguinte. Como o sinal passa através de todos os computadores, a falha em um computador pode ter impacto sobre toda a rede.

Passagem de Token w Um método de transmitir dados ao redor de um anel chama-se passagem detoken. Um token é passado de computador até que chegue a algum que tenha dados para enviar. O computador que envia modifica o token , anexa um endereço eletrônico aos dados envia ao longo do anel.

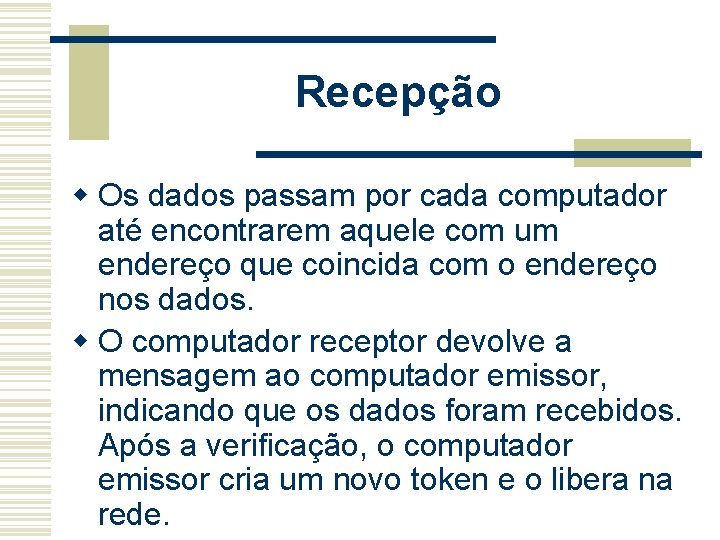

Recepção w Os dados passam por cada computador até encontrarem aquele com um endereço que coincida com o endereço nos dados. w O computador receptor devolve a mensagem ao computador emissor, indicando que os dados foram recebidos. Após a verificação, o computador emissor cria um novo token e o libera na rede.

w Pode parecer que a passagem de token consuma muito tempo, mas o símbolo realmente viaja quase à velocidade da luz. Um token pode completar uma volta em um anel de 200 metros de diâmetro cerca de 10. 000 vezes por segundo.

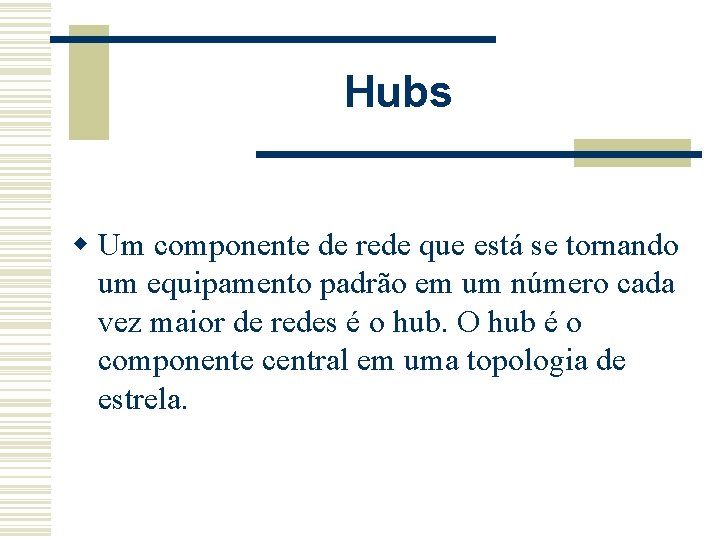

Hubs w Um componente de rede que está se tornando um equipamento padrão em um número cada vez maior de redes é o hub. O hub é o componente central em uma topologia de estrela.

Hubs ativos w A maior parte dos hubs são ativos, no sentido de que regeneram e retransmitem os sinais exatamente como um repetidor. Na verdade, como os hubs normalmente possuem entre oito e doze portas para conectarem os computadores de rede, algumas vezes são chamados repetidores multiportas. Os hubs ativos exigem alimentação elétrica para operar.

Hubs passivos w Alguns tipos de hubs são passivos, por exemplo, painéis de fiação. Eles agem como pontos de conexão e não amplificam nem regeneram o sinal; o sinal passa através do hub. Os hubs passivos não exigem alimentação elétrica para operar.

Hubs híbridos w Os hubs avançados que acomodarão vários tipos diferentes de cabos chamam-se hubs híbridos. Uma rede baseada em hub pode ser expandida conectando-se mais de um hub.

Considerações sobre Hubs w Os hubs são versáteis e oferecem diversas vantagens sobre os sistemas que não fazem uso deles.

Hubs w Na topologia de barramento linear padrão, uma interrupção no cabo fará com que a rede caia. Contudo, com os hubs, uma interrupção em qualquer um dos cabos ligados ao hub afeta apenas aquele segmento. O restante da rede continua funcionando.

Hubs w Outras vantagens das topologias baseadas em hub incluem: w w 1. Alteração ou expansão dos sistemas de fiação, conforme a necessidade. Basta conectar em outro computador ou outro hub.

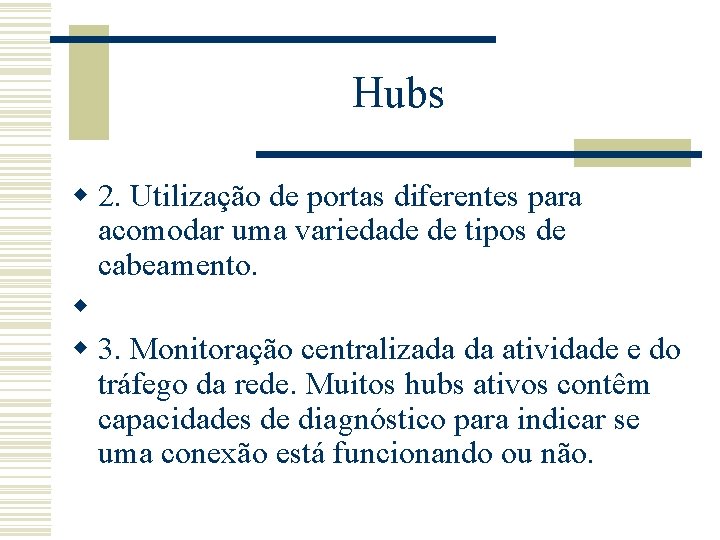

Hubs w 2. Utilização de portas diferentes para acomodar uma variedade de tipos de cabeamento. w w 3. Monitoração centralizada da atividade e do tráfego da rede. Muitos hubs ativos contêm capacidades de diagnóstico para indicar se uma conexão está funcionando ou não.

Perguntas e respostas w 1. Na topologia de estrela, os cabos se ramificam a partir de um _______. w w 2. Na topologia de anel, cada computador age como um ________ e amplifica o sinal antes de enviá-lo adiante.

Perguntas w 3. Os hubs que regeneram e retransmitem os dados são _______. w 4. Em uma topologia de estrela, se um computador cai, provoca a queda de toda a rede. Verdadeiro Falso w w 5. A topologia de anel é uma topologia passiva. Verdadeiro Falso

Perguntas w 6. Uma topologia de anel usa terminadores. w Verdadeiro Falso w w 7. Em uma topologia de estrela, se o ponto central que conecta todos os computadores cair, provoca a queda de toda a rede.

Respostas w 1. hub w 2. repetidor w 3. ativos w 4. Falso. O único computador na rede de estrela que não poderá se comunicar é o que caiu.

Respostas w 5. Falso. O anel é uma topologia ativa em que cada computador age como um repetidor para regenerar o sinal e transmiti-lo para o computador seguinte. w 6. Falso. A topologia de anel cria um único círculo de cabos, portanto não há extremidades terminadas. w 7. Verdadeiro.

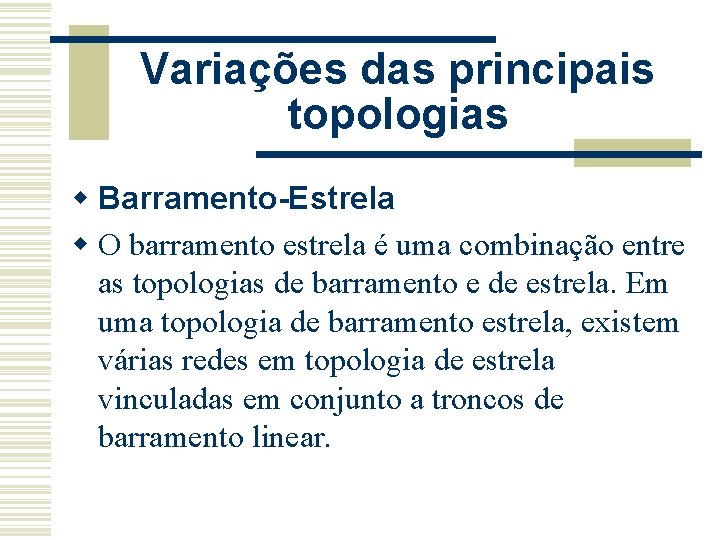

Variações das principais topologias w Barramento-Estrela w O barramento estrela é uma combinação entre as topologias de barramento e de estrela. Em uma topologia de barramento estrela, existem várias redes em topologia de estrela vinculadas em conjunto a troncos de barramento linear.

Anel estrela w O anel estrela (algumas vezes chamado anel ligado em estrela) parece igual ao barramento estrela. Tanto o anel estrela como o barramento estrela são centralizados em um hub que contém o verdadeiro anel ou barramento.

Hubs w Os hubs em um barramento estrela são conectados por troncos de barramento linear, enquanto que os hubs do anel estrela são conectados em um padrão estrela pelo hub principal

Selecionando uma topologia w Há muitos fatores a serem considerados quando se determina qual topologia melhor se enquadra às necessidades de uma empresa. A tabela a seguir fornece algumas diretrizes para selecionar uma topologia.

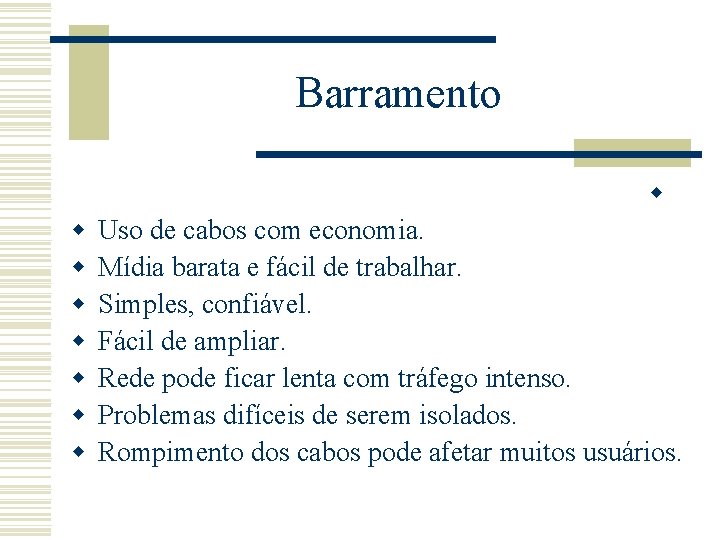

Barramento w w w w Uso de cabos com economia. Mídia barata e fácil de trabalhar. Simples, confiável. Fácil de ampliar. Rede pode ficar lenta com tráfego intenso. Problemas difíceis de serem isolados. Rompimento dos cabos pode afetar muitos usuários.

Estrela w Fácil de modificar e acrescentar novos computadores. w Monitoração e gerenciamento centralizados. w Falha em um dos computadores não afeta o restante da rede. w Se o ponto centralizado falha, a rede falha.

Perguntas w Complete as seguintes sentenças. w 1. Em uma topologia de barramento estrela, existem várias redes de topologia estrela conectadas com _______ de barramento linear.

Perguntas w 2. O barramento estrela envia os dados como faz a topologia ________________. w w 3. O barramento estrela e o anel com conexão em estrela conectam os computadores por um ______ central.

Respostas w w 1. w 2. w 3. troncos de barramento hub
