ĐO LƯỜNG ĐIỆN Giảng viên : Lê Việt Dũng Khoa: Điện – Tự động hóa Lớp: 21. T. VT 1 Mail: levietdung@hotec. edu. vn Phone: 0975075898

ĐO ĐIỆN DUNG C – ĐIỆN CẢM L

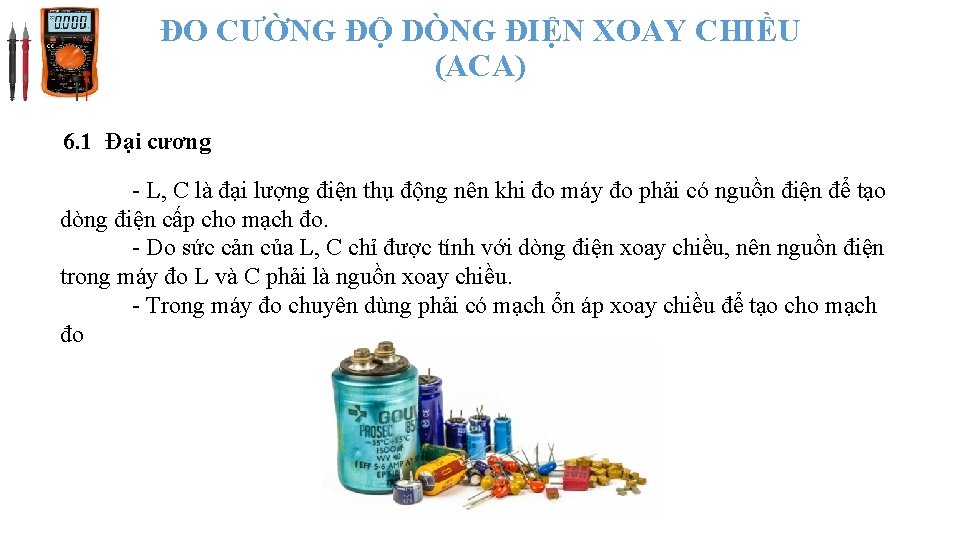

ĐO CƯỜNG ĐỘ DÒNG ĐIỆN XOAY CHIỀU (ACA) 6. 1 Đại cương - L, C là đại lượng điện thụ động nên khi đo máy đo phải có nguồn điện để tạo dòng điện cấp cho mạch đo. - Do sức cản của L, C chỉ được tính với dòng điện xoay chiều, nên nguồn điện trong máy đo L và C phải là nguồn xoay chiều. - Trong máy đo chuyên dùng phải có mạch ổn áp xoay chiều để tạo cho mạch đo

ĐO CƯỜNG ĐỘ DÒNG ĐIỆN XOAY CHIỀU (ACA) 6. 2 Đo điện dung bằng vôn kế và ampe kế: Ta có mà Phương pháp này không thuận tiện vì phải có Ampe kế xoay chiều đo dòng điện nhỏ.

ĐO CƯỜNG ĐỘ DÒNG ĐIỆN XOAY CHIỀU (ACA) 6. 3 Dùng Volt kế AC và bộ nguồn Variable AC: Là bộ nguồn xoay chiều có thể điều chỉnh được điện ap ra. - Tụ C có Ic nhanh pha hơn Vc một góc có pi /2. - R cùng pha với Vr (Variac là một biến áp tự ngẫu có thể điều chỉnh đuợc điện áp ra. ) - Trước hết phải điều chỉnh được áp ra bằng điện áp của thang đo.

ĐO CƯỜNG ĐỘ DÒNG ĐIỆN XOAY CHIỀU (ACA) 6. 3 Dùng Volt kế AC và bộ nguồn Variable AC: Ví dụ: Chỉnh điện áp ra 10 V nếu dung thang 10 V Tứ giác điện áp Theo tứ giác điện áp ta có: Suy ra: Trong đó Vr là tỉ số điện áp mà kim đang chỉ thị. Tính Ir :

ĐO CƯỜNG ĐỘ DÒNG ĐIỆN XOAY CHIỀU (ACA) 6. 3 Dùng Volt kế AC và bộ nguồn Variable AC: Với Ri là nội trở của volt kế Ac thang 10 V Ri = 9 KW x 10 V = 90 KW Tính Xc : Suy ra: ( IC = I R = I ) Suy ra:

HƯỚNG DẪN CÁCH SỬ DỤNG ĐỒNG HỒ VẠN NĂNG KIM CHỈ THỊ ĐO TỤ ĐIỆN Đối với tụ hóa: Để kiểm tra tụ hóa ta thường so sánh độ phóng nạp của tụ với một tụ khác tương đương còn tốt. Các bước kiểm tra tụ hóa như sau: 1. Chỉnh thang đo đông hồ ở thang x 1 ohm đến x 100 ohm( điện dung càng lớn thì thang đo càng thấp. 2. Đặt 2 que đo lần lượt vào 2 chân của 2 tụ để so sánh độ phóng nạp của hai tụ, đo nhiều lần và đảo chiều que đo để có được kết quả khách quan nhất. 3. Nêu 2 tụ phóng nạp như nhau chứng tỏ tụ cần kiểm tra còn hoạt động tốt 4. Nếu tụ phóng nạp kém hơn chứng tỏ tụ đã bị khô 5. Trong trường hợp kim lên mà không trở về là tụ đã bì rò

HƯỚNG DẪN CÁCH SỬ DỤNG ĐỒNG HỒ VẠN NĂNG KIM CHỈ THỊ ĐO TỤ ĐIỆN Đối với tụ gốm và giấy: Các bước kiểm tra tụ hóa như sau: 1. Chỉnh thang đo đông hồ ở thang x 1 ohm đến x 10 Kohm( điện dung càng lớn thì thang đo càng thấp. 2. Đặt 2 que đo lần lượt vào 2 chân tụ cần kiểm tra ( đảo chiều que đo để có kết quả tốt nhất) 3. Trường hợp 1: Kim phóng lên 1 chút rồi trở về vị trí cũ, suy ra tụ còn tốt 4. Trường hợp 2: Kim di chuyển về vị trí lưng chừng thang đo và dừng lại không trở về vị trí ban đầu, suy ra tụ bị rò. 5. Trường hợp 3: Kim di chuyển lên = 0 ohm và không trở về vị trí ban đầu, suy ra tụ bị chập, đánh thủng

HƯỚNG DẪN CÁCH SỬ DỤNG ĐỒNG HỒ VẠN NĂNG KIM CHỈ THỊ ĐO TỤ ĐIỆN

ĐO ĐIỆN CẢM 7. 1 Đo bằng vôn kế AC và Ampe kế AC: Ta có: Mà: Suy ra: XL = 2 pf. L. Sơ đồ mạch đo: Phương pháp này khó thực hiện vì không có Ampe kế đo dòng nhỏ

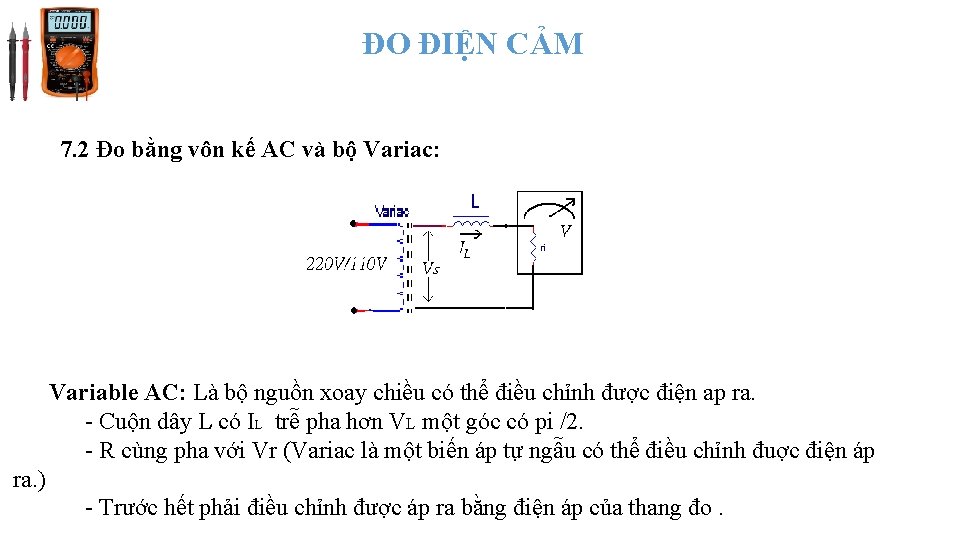

ĐO ĐIỆN CẢM 7. 2 Đo bằng vôn kế AC và bộ Variac: Variable AC: Là bộ nguồn xoay chiều có thể điều chỉnh được điện ap ra. - Cuộn dây L có IL trễ pha hơn VL một góc có pi /2. - R cùng pha với Vr (Variac là một biến áp tự ngẫu có thể điều chỉnh đuợc điện áp ra. ) - Trước hết phải điều chỉnh được áp ra bằng điện áp của thang đo.

ĐO ĐIỆN CẢM 7. 2 Đo bằng vôn kế AC và Ampe kế AC: Ta có: Mà: (I Suy ra: = I L = I R)

HÌNH ẢNH CUỘN D Y

BÀI TẬP Câu 1: Tính C, biết Kim chỉ thị chỉ 8 V với thang đo 10 V, và nội trở máy đo là 9 K. Câu 2: Tính L, biết Kim chỉ thị chỉ 10 V với thang đo 12 V, và nội trở máy đo là 8 K.
