Název: Vodní díla, vodní turbíny Autor: Ing. Lenka Kurčíková Název SŠ: Tem. oblast: Ročník: Číslo projektu: Datum vzniku: VOŠ, SPŠ automobilní a technická Hnací stroje - motory 3. ročník CZ. 1. 07/1. 5. 00/34. 0504 24. 3. 2013

Anotace �výklad nového učiva formou prezentace pro obor Zámečník

Vodní díla �zařízení k získání nutného spádu a přivedení vody do turbíny ve zvoleném místě �spád = H [m] = rozdíl horní hladiny a hladiny v řečišti

Druhy vodních děl 1. nízkotlaké - spád H = do 15 metrů - strojovna mimo vodní tok → derivační - strojovna přímo ve vodním toku → průtočná

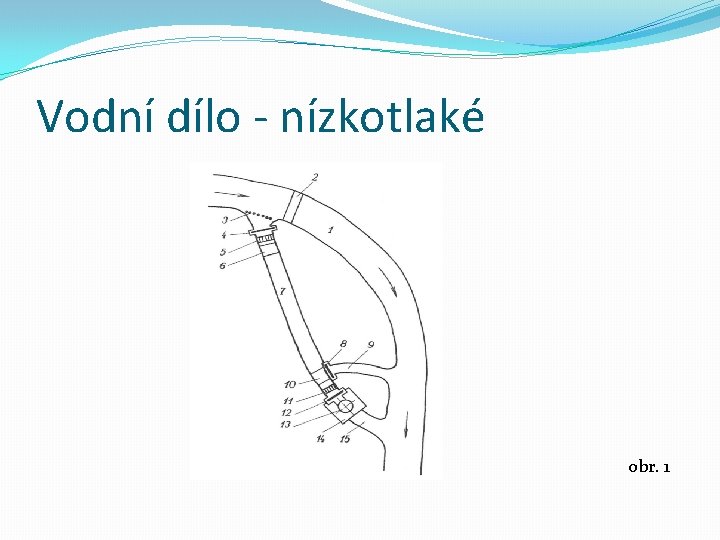

Vodní dílo - nízkotlaké obr. 1

Vodní dílo - nízkotlaké obr. 2

Druhy vodních děl 2. středotlaké - spád H = do 60 metrů - vytváří se akumulační nádrž s přehradní hrází - hráz je: a) ocelovo – betonová b) sypaná

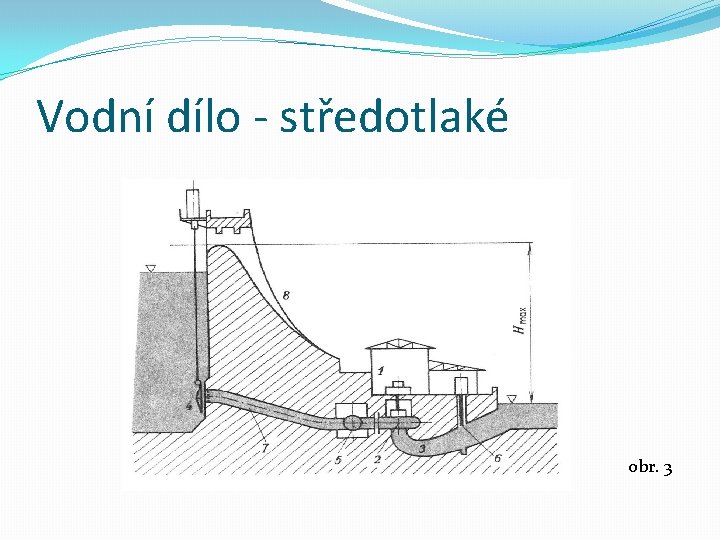

Vodní dílo - středotlaké obr. 3

Vodní dílo - středotlaké obr. 4

Druhy vodních děl 3. vysokotlaké - spád H = nad 60 metrů - voda se přivádí potrubím k turbíně - potrubí je uloženo: a) v zemi b) na povrchu

Vodní dílo - vysokotlaké obr. 5

Vodní dílo - vysokotlaké obr. 6

Vodní turbíny �rotační lopatkové stroje, u kterých se využívá energie vody; voda mění svou potencionální energii na kinetickou, která se odvádí ze stroje jako točivý moment na hřídeli �poloha hřídele ve vodní turbíně: a) svislá b) vodorovná

Druhy vodních turbín podle tlaku v oběžném kole: a) rovnotlaká – před oběžným a za oběžným kolem je tlak stejný b) přetlaková – před oběžným kolem je tlak větší než za oběžným kolem 2. podle konstrukce: a) Peltonova b) Francisova c) Kaplanova d) Dériazova 1.

Peltonova turbína �vystavuje se na vysokotlakém vodním díle �rovnotlaká turbína �výkon se reguluje průtokem vody dopadající na oběžné kolo s lopatkami ve tvaru dvojité misky

Peltonova turbína obr. 7

Peltonova turbína obr. 8

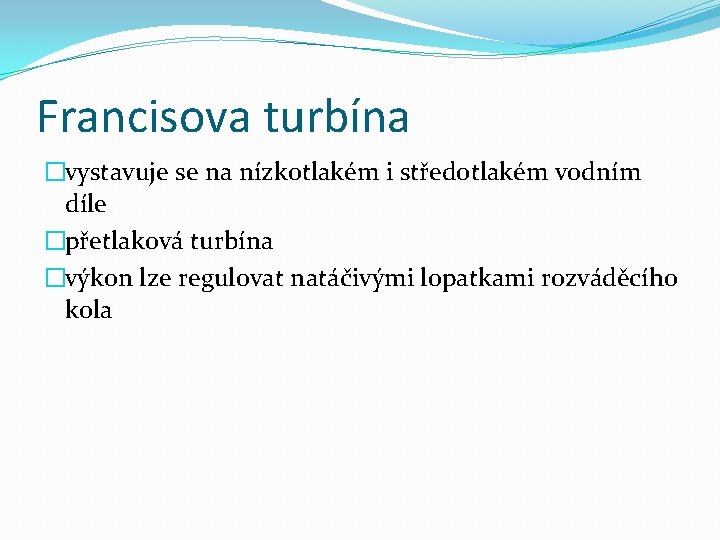

Francisova turbína �vystavuje se na nízkotlakém i středotlakém vodním díle �přetlaková turbína �výkon lze regulovat natáčivými lopatkami rozváděcího kola

Francisova turbína obr. 9

Francisova turbína obr. 10

Kaplanova turbína �vystavuje se na nízkotlakém a středotlakém vodním díle �přetlaková turbína �výkon lze regulovat natáčením rozváděcích i oběžných lopatek

Kaplanova turbína obr. 11

Kaplanova turbína obr. 12

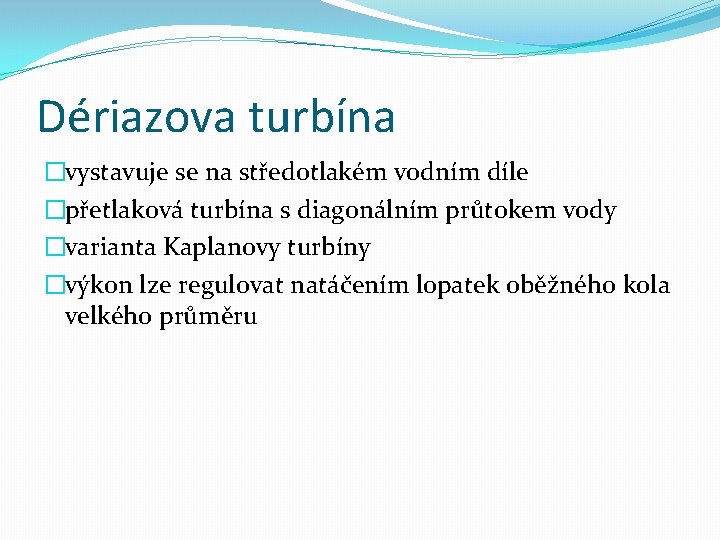

Dériazova turbína �vystavuje se na středotlakém vodním díle �přetlaková turbína s diagonálním průtokem vody �varianta Kaplanovy turbíny �výkon lze regulovat natáčením lopatek oběžného kola velkého průměru

Dériazova turbína obr. 13

Zdroj textové dokumentace �DOLEČEK, Josef; HOLOUBEK, Zdeněk. Strojnictví II pro střední odborná učiliště. Praha : SNTL - Nakladatelství technické literatury, 1985. �SKOPAL, Vlastimil; ADÁMEK, Jindřich; HOFÍREK, Mojmír. Stavba a provoz strojů IV : Konstrukční uspořádání, provoz a údržba. Praha : SNTL - Nakladatelství technické literatury, 1987.

Zdroj obrazové dokumentace � obr. 1 - SKOPAL, Vlastimil; ADÁMEK, Jindřich; HOFÍREK, Mojmír. Stavba a provoz strojů IV : Konstrukční uspořádání, provoz a údržba. Praha : SNTL - Nakladatelství technické literatury, 1987. str. 267 � obr. 2 - ŠTRUP, Milan. Wikimedia Commons [online]. [cit. 24. 3. 2013]. Dostupný na WWW: http: //upload. wikimedia. org/wikipedia/commons/2/20/Elektrarna-pisek. jpg � obr. 3 - SKOPAL, Vlastimil; ADÁMEK, Jindřich; HOFÍREK, Mojmír. Stavba a provoz strojů IV : Konstrukční uspořádání, provoz a údržba. Praha : SNTL - Nakladatelství technické literatury, 1987. str. 267 � obr. 4 - AUTOR NEUVEDEN. Wikimedia Commons [online]. [cit. 24. 3. 2013]. Dostupný na WWW: http: //upload. wikimedia. org/wikipedia/commons/b/be/Lipensk%C 3%A 1_p%C 5%99 ehrada. JPG � obr. 5 - SKOPAL, Vlastimil; ADÁMEK, Jindřich; HOFÍREK, Mojmír. Stavba a provoz strojů IV : Konstrukční uspořádání, provoz a údržba. Praha : SNTL - Nakladatelství technické literatury, 1987. str. 268 � obr. 6 - BENEŠ, Karel. Wikimedia Commons [online]. [cit. 24. 3. 2013]. Dostupný na WWW: http: //upload. wikimedia. org/wikipedia/commons/3/33/Dlouhe_strane_horni_nadrz. jpg � obr. 7 - SKOPAL, Vlastimil; ADÁMEK, Jindřich; HOFÍREK, Mojmír. Stavba a provoz strojů IV : Konstrukční uspořádání, provoz a údržba. Praha : SNTL - Nakladatelství technické literatury, 1987. str. 272 � obr. 8 - SIEGELE, Roland. Wikimedia Commons [online]. [cit. 24. 3. 2013]. Dostupný na WWW: http: //upload. wikimedia. org/wikipedia/commons/9/90/Kartell_Kraftwerk%2 C_Pelton_Turbine. jpg � obr. 9 - SKOPAL, Vlastimil; ADÁMEK, Jindřich; HOFÍREK, Mojmír. Stavba a provoz strojů IV : Konstrukční uspořádání, provoz a údržba. Praha : SNTL - Nakladatelství technické literatury, 1987. str. 272 � obr. 10 - AUTOR NEUVEDEN. Wikimedia Commons [online]. [cit. 24. 3. 2013]. Dostupný na WWW: http: //upload. wikimedia. org/wikipedia/commons/2/28/Francis_Turbine_complete. jpg � obr. 11 - SKOPAL, Vlastimil; ADÁMEK, Jindřich; HOFÍREK, Mojmír. Stavba a provoz strojů IV : Konstrukční uspořádání, provoz a údržba. Praha : SNTL - Nakladatelství technické literatury, 1987. str. 273 � obr. 12 - COMMONS, John. Wikimedia Commons [online]. [cit. 24. 3. 2013]. Dostupný na WWW: http: //upload. wikimedia. org/wikipedia/commons/c/cf/%C 4%8 CKD_Blansko_turb%C 3%ADna. jpg � obr. 13 - SKOPAL, Vlastimil; ADÁMEK, Jindřich; HOFÍREK, Mojmír. Stavba a provoz strojů IV : Konstrukční uspořádání, provoz a údržba. Praha : SNTL - Nakladatelství technické literatury, 1987. str. 273
