NÁZEV: ČÍSLO PROJEKTU: NÁZEV PROJEKTU: ŠKOLA: VYUČUJÍCÍ: TÉMATICKÁ OBLAST: PŘEDMĚT: NÁZEV MATERIÁLU: VY_32_INOVACE_02 CZ. 1. 07/1. 5. 00/34. 0772 Kvalitní a efektivní vzdělávání pro žáky Střední škola polygrafická, Olomouc, Střední novosadská 87/53, Olomouc Ing. Eva Přikrylová Polygrafické materiály TYP DOKUMENTU: Prezentace ANOTACE: Materiál je určen pro práci na interaktivní tabuli. Prezentace žáky seznamuje s historií ofsetového tisku, popisuje postup výroby ofsetové tiskové desky a materiály použité při výrobě. Na závěr jsou uvedeny otázky k opakování. Polygrafické materiály ROČNÍK: 1. Ofsetové formy

Ofsetové formy

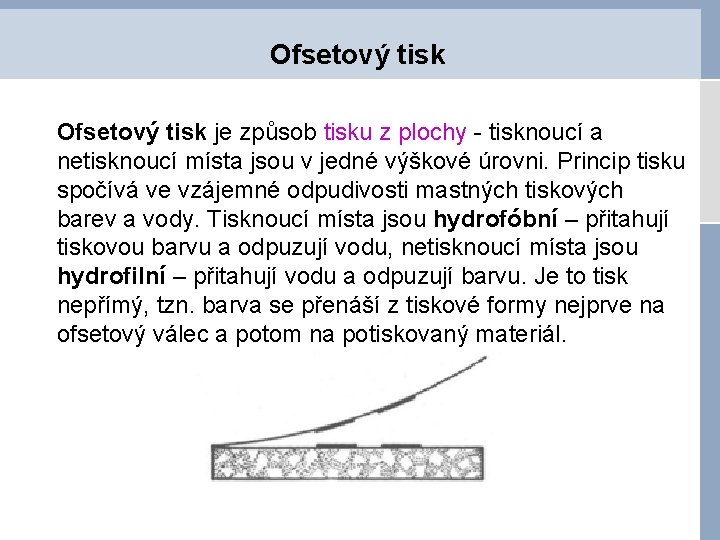

Ofsetový tisk je způsob tisku z plochy - tisknoucí a netisknoucí místa jsou v jedné výškové úrovni. Princip tisku spočívá ve vzájemné odpudivosti mastných tiskových barev a vody. Tisknoucí místa jsou hydrofóbní – přitahují tiskovou barvu a odpuzují vodu, netisknoucí místa jsou hydrofilní – přitahují vodu a odpuzují barvu. Je to tisk nepřímý, tzn. barva se přenáší z tiskové formy nejprve na ofsetový válec a potom na potiskovaný materiál.

Ofsetové desky Předchůdcem dnešních ofsetových desek byl kamenotisk – litografie, který vynalezl A. Senefelder koncem 18. století. Kamenné desky byly postupně nahrazeny deskami kovovými, ty můžeme dělit: Ø jednokovové (monometalické) – vyrobené z jednoho kovu např. zinku. Ø vícekovové ( polymetalické) – vyrobené z více kovů rozdílných vlastností. Jeden z kovů je hydrofóbní – přijímá mastnou tiskovou barvu (Cu), druhý je hydrofilní – přijímá vodu (Cr). Podle počtu kovů: - bimetalické – 2 kovy (Cu-Cr) - trimetalické – 3 kovy (Fe-Cu-Cr)

Ofsetové desky Dnešní ofsetové desky jsou vyrobeny z čistého hliníku, jsou to tenké kovolisty tl. 0, 1 – 0, 5 mm. Důležitá je úprava povrchu hliníkové desky: 1) Zdrsnění povrchu – účelem je zlepšení přilnavosti fotocitlivé kopírovací vrstvy, následně také barvy a vlhčící kapaliny. Zdrsnění se provádí mechanicky, elektrochemicky nebo chemicky. 2) Anodická oxidace (eloxace) – vytvoří na povrchu desky tenkou vrstvu oxidu hlinitého, která zvyšuje tvrdost a zlepšuje odolnost vůči chemikáliím v tiskovém procesu. Provádí se elektrochemicky v roztoku kyseliny sírové.

Ofsetové desky 3) nanesení fotocitlivé kopírovací vrstvy – do této vrstvy se pomocí záření nakopíruje tisková předloha, která po vyvolání desky vytvoří tiskový obraz. Podle zpracování rozdělujeme tiskové desky na: • pozitivně pracující • negativně pracující V ČR se používají převážně pozitivně pracující desky. Ofsetový tisk patří v současné době k nejpoužívanější tiskové technice.

Otázky: 1) Jaký je jejich princip tisku z plochy. 2) Znázorni princip tisku graficky. 3) Popiš postup zhotovení ofsetové tiskové desky.

Zdroje Literatura: Ø KAPLANOVÁ, M. a kol. Moderní polygrafie. Praha: Svaz polygrafických podnikatelů, 2009. ISBN 978 -80 -254 -4230 -2. Obrázky: Ø Ø Ø desky_ST_7 -8_2011_4. jpg [cit. 2013– 10– 29]. Volně dostupné na < http: //www. svettisku. cz/buxus/images/ >. plocha. png[cit. 2013– 10– 29]. Volně dostupné na < http: //upload. wikimedia. org/wikipedia/commons/thumb/b/b 0 >. jm-edu. info [cit. 2013– 04– 13]. Volně dostupné na < http: //www. jm-edu. info/dotazy_web. html >.
