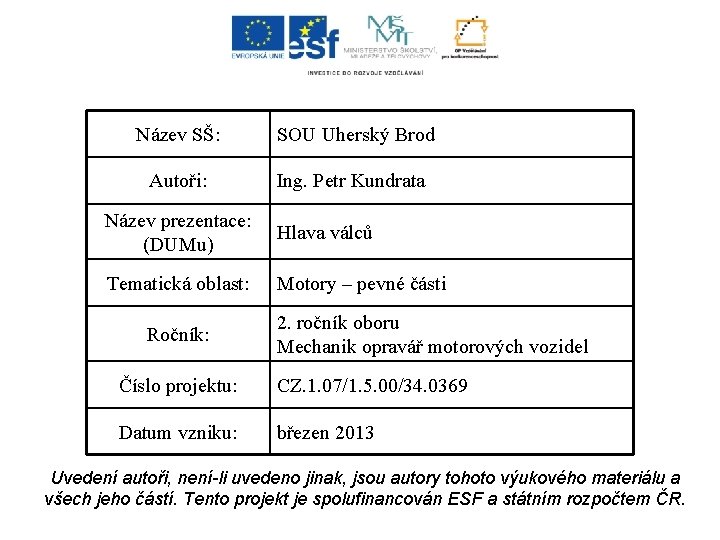

Název SŠ: SOU Uherský Brod Autoři: Ing. Petr Kundrata Název prezentace: (DUMu) Hlava válců Tematická oblast: Motory – pevné části Ročník: 2. ročník oboru Mechanik opravář motorových vozidel Číslo projektu: CZ. 1. 07/1. 5. 00/34. 0369 Datum vzniku: březen 2013 Uvedení autoři, není-li uvedeno jinak, jsou autory tohoto výukového materiálu a všech jeho částí. Tento projekt je spolufinancován ESF a státním rozpočtem ČR.

Anotace o o o Záměrem této sady výukových materiálů s názvem Motory – pevné části je poskytnout žákům informace o základních částech konstrukce motorů a podpora výuky ve vyučovacích hodinách. Jednotlivé DUMy (prezentace a pracovní listy) v této sadě popíší postupně tematické oblasti, které jsou probírány v předmětu Automobily. Tato prezentace je konkrétně zaměřena na tematický celek Hlava válců.

Účel Hlava válců uzavírá spalovací prostor. Vytváří společně s válci a písty spalovací prostory, u čtyřdobých motorů obsahuje části rozvodového mechanismu, sací a výfukové kanály, mazací kanál. Je zde otvor se závitem pro upevnění zapalovací svíčky zážehového motoru nebo žhavící svíčky vznětového motoru, vstřikovače. Hlavy chlazené kapalinou dále obsahují chladící kanály.

Obrázek 1: Hlava válců

Namáhání Hlava válců patří k nejchoulostivějším částem motoru, je namáhána vysokým tlakem, teplotou, působení spalin.

Materiál a výroba Hlava válců se vyrábí z šedé litiny, legované šedé litiny, nebo z hliníkové slitiny. Hlava válců se vyrábí přesným tlakovým litím. Po odlití a očištění se jednotlivé funkční plochy opracují frézováním, vrtáním a vystružováním. Hlava válců může být samostatná pro každý válec, společná pro více válců, společná pro celý motor.

Hlava chlazená vzduchem je opatřena žebrováním pro lepší odvod tepla, bývá nejčastěji samostatná pro každý válec. Obrázek 2: Hlava válců chlazená vzduchem

Zdroje [1] ANDRT, Jaroslav. Údržba a opravy automobilů Škoda 105, 120, 125, 130, 135, 136, Garde, Rapid. 2. , nezm. vyd. Praha: T. Malina, 1995, 510 s. ISBN 80 -900 -7598 -3. [2] KLŮNA, Jindřich a Jiří KOŠEK. Příručka opraváře automobilů. Vyd. 2. Brno: Littera, 1993, 482 s. ISBN 80 -030 -0568 -X. [3] PILÁRIK, Milan a Jiří PABST. Automobily II. Praha: Informatorium, 2000, 136 s. ISBN 80 -86073 -64 -6.
