Název SŠ: SOU Uherský Brod Autoři: Ing. Petr Kundrata Název prezentace: (DUMu) Druhy ventilových rozvodů Tematická oblast: Motory – pohyblivé části Ročník: 2. ročník oboru Mechanik opravář motorových vozidel Číslo projektu: CZ. 1. 07/1. 5. 00/34. 0369 Datum vzniku: duben 2013 Uvedení autoři, není-li uvedeno jinak, jsou autory tohoto výukového materiálu a všech jeho částí. Tento projekt je spolufinancován ESF a státním rozpočtem ČR.

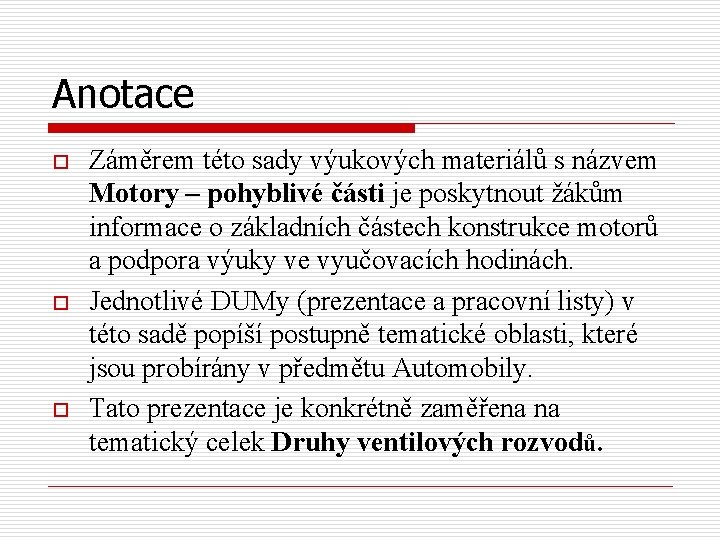

Anotace o o o Záměrem této sady výukových materiálů s názvem Motory – pohyblivé části je poskytnout žákům informace o základních částech konstrukce motorů a podpora výuky ve vyučovacích hodinách. Jednotlivé DUMy (prezentace a pracovní listy) v této sadě popíší postupně tematické oblasti, které jsou probírány v předmětu Automobily. Tato prezentace je konkrétně zaměřena na tematický celek Druhy ventilových rozvodů.

Úvod Nejčastěji používaný druh rozvodů u čtyřtaktních motorů. Každý válec motoru má nejméně jeden sací a jeden výfukový ventil. Rozdělují se podle způsobu ovládání a umístění hlavních částí.

SV (Side Valves) Vačkový hřídel i ventily jsou umístěny v bloku motoru. Výhody – konstrukčně jednoduché, tichý chod, malé setrvačné síly. Nevýhody – nevhodný tvar spalovacího prostoru, účinnost, obtížné nastavování vůle ventilů.

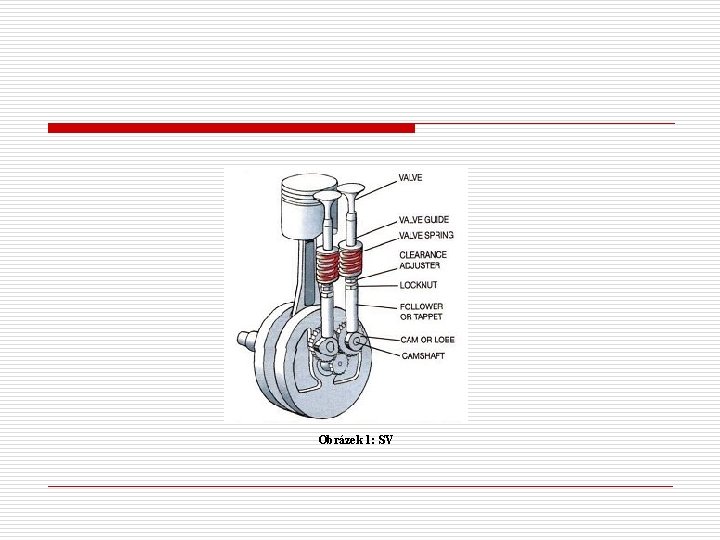

Obrázek 1: SV

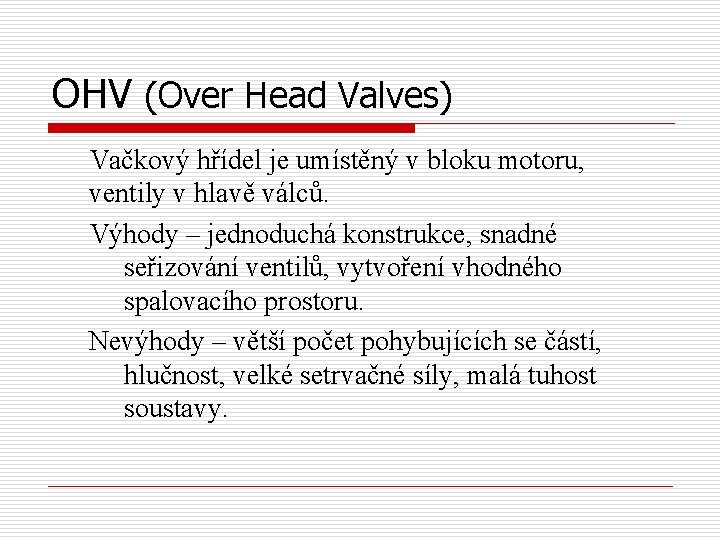

OHV (Over Head Valves) Vačkový hřídel je umístěný v bloku motoru, ventily v hlavě válců. Výhody – jednoduchá konstrukce, snadné seřizování ventilů, vytvoření vhodného spalovacího prostoru. Nevýhody – větší počet pohybujících se částí, hlučnost, velké setrvačné síly, malá tuhost soustavy.

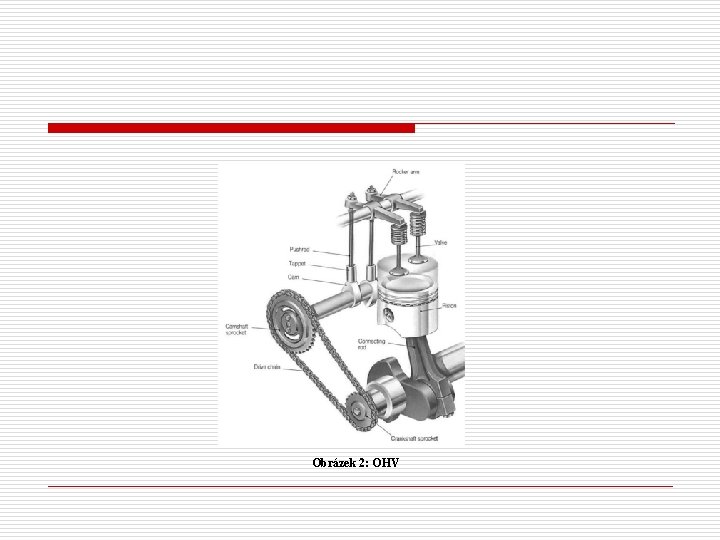

Obrázek 2: OHV

IOE (Inlet Over Exhaust) Kombinace rozvodu OHV (sací ventily) a SV (výfukové ventily). Vačkový hřídel v bloku motoru, výfukové ventily v bloku motoru, sací ventily v hlavě válců. Nevýhody – složitá konstrukce, nevhodný tvar spalovacího prostoru.

Obrázek 3: IOE

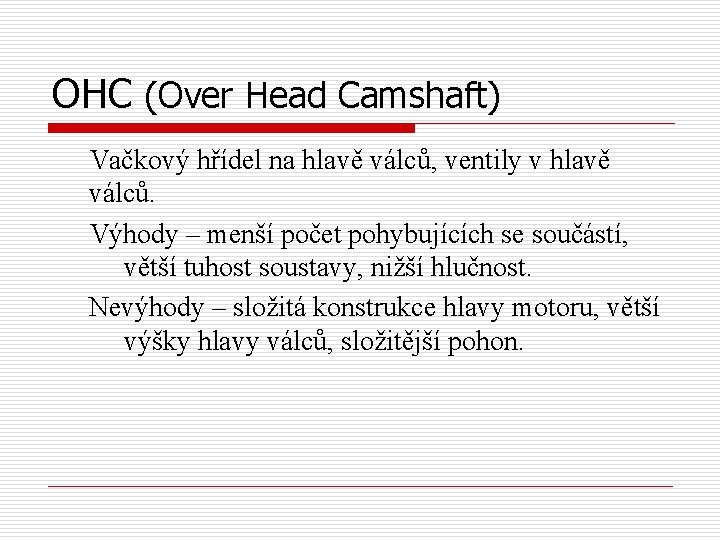

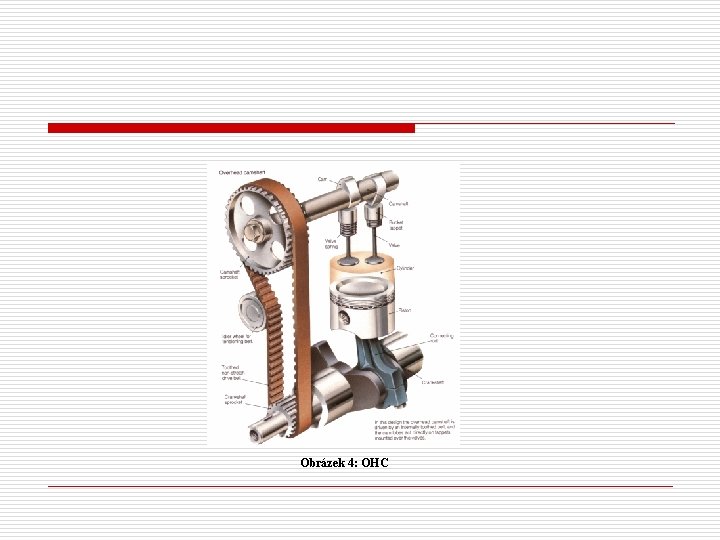

OHC (Over Head Camshaft) Vačkový hřídel na hlavě válců, ventily v hlavě válců. Výhody – menší počet pohybujících se součástí, větší tuhost soustavy, nižší hlučnost. Nevýhody – složitá konstrukce hlavy motoru, větší výšky hlavy válců, složitější pohon.

Obrázek 4: OHC

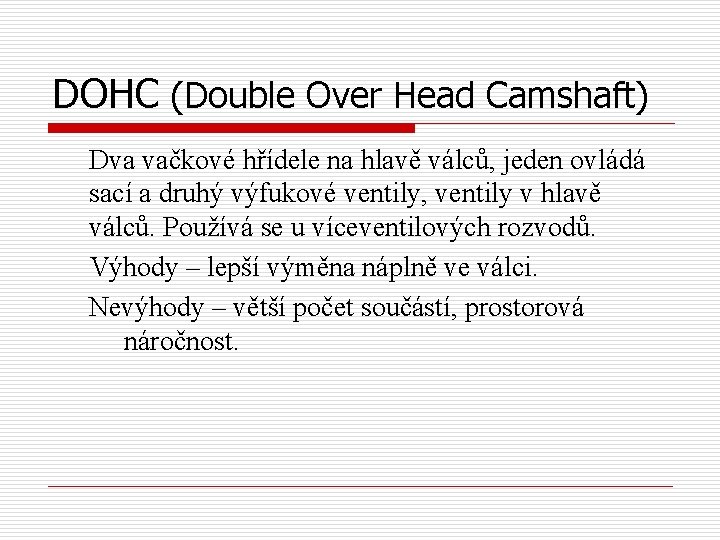

DOHC (Double Over Head Camshaft) Dva vačkové hřídele na hlavě válců, jeden ovládá sací a druhý výfukové ventily, ventily v hlavě válců. Používá se u víceventilových rozvodů. Výhody – lepší výměna náplně ve válci. Nevýhody – větší počet součástí, prostorová náročnost.

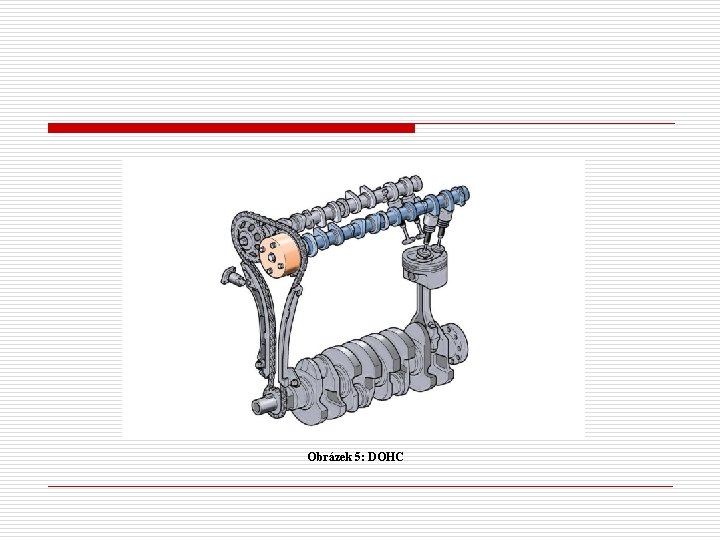

Obrázek 5: DOHC

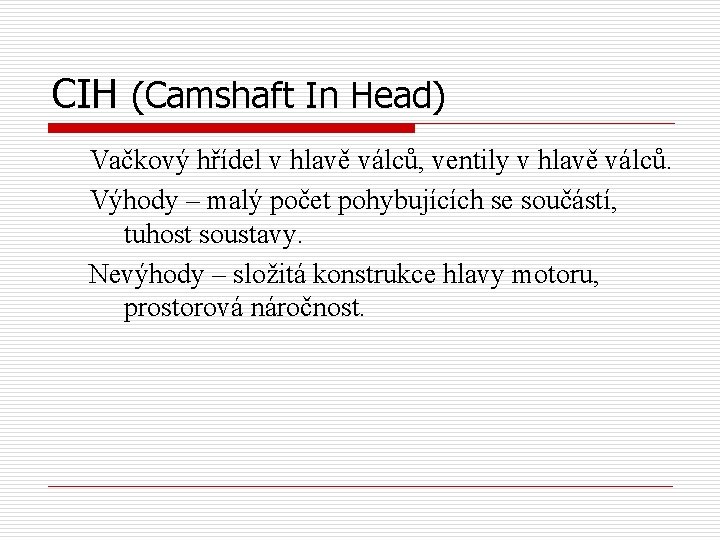

CIH (Camshaft In Head) Vačkový hřídel v hlavě válců, ventily v hlavě válců. Výhody – malý počet pohybujících se součástí, tuhost soustavy. Nevýhody – složitá konstrukce hlavy motoru, prostorová náročnost.

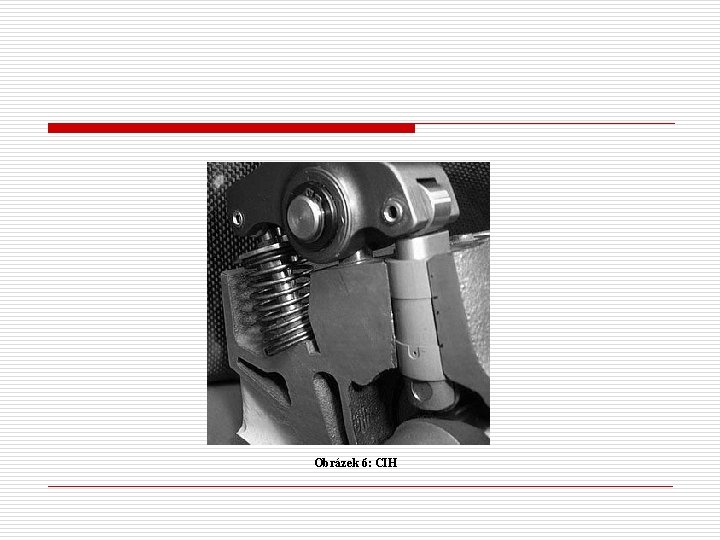

Obrázek 6: CIH

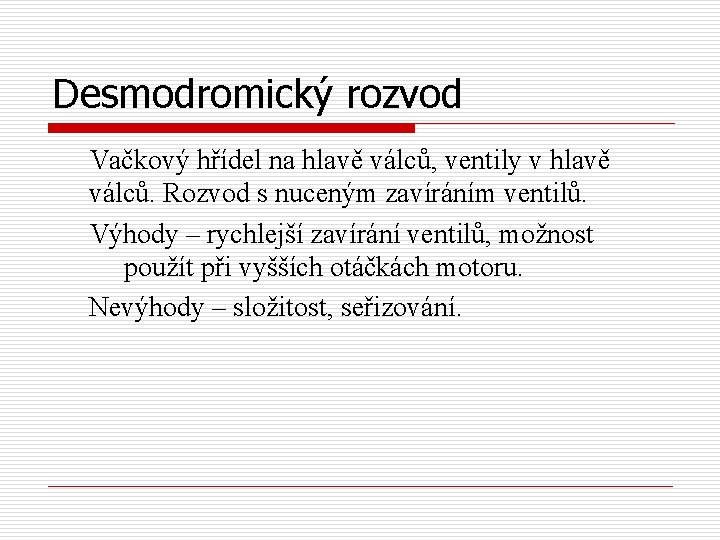

Desmodromický rozvod Vačkový hřídel na hlavě válců, ventily v hlavě válců. Rozvod s nuceným zavíráním ventilů. Výhody – rychlejší zavírání ventilů, možnost použít při vyšších otáčkách motoru. Nevýhody – složitost, seřizování.

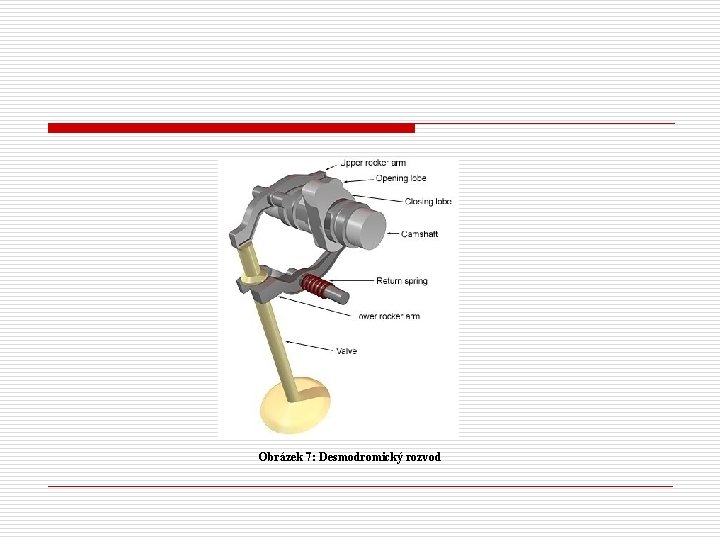

Obrázek 7: Desmodromický rozvod

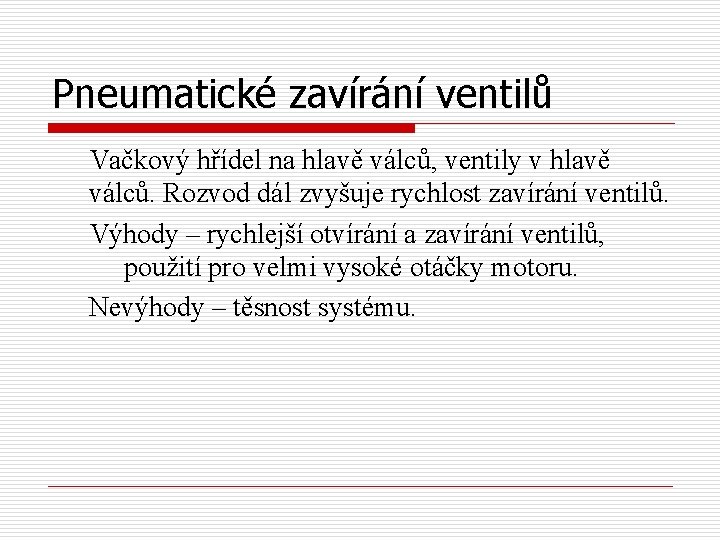

Pneumatické zavírání ventilů Vačkový hřídel na hlavě válců, ventily v hlavě válců. Rozvod dál zvyšuje rychlost zavírání ventilů. Výhody – rychlejší otvírání a zavírání ventilů, použití pro velmi vysoké otáčky motoru. Nevýhody – těsnost systému.

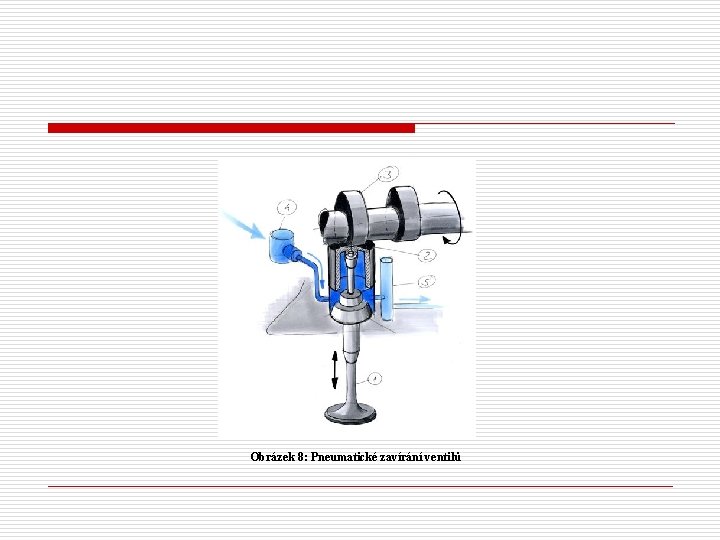

Obrázek 8: Pneumatické zavírání ventilů
