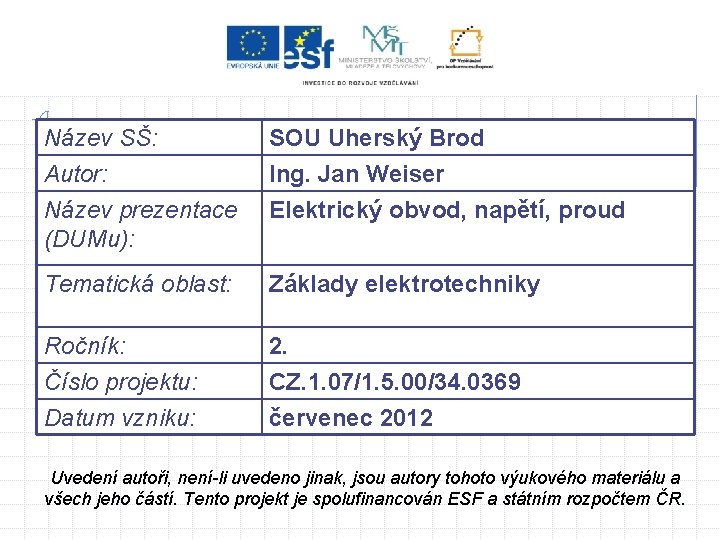

Název SŠ: Autor: Název prezentace (DUMu): SOU Uherský Brod Ing. Jan Weiser Elektrický obvod, napětí, proud Tematická oblast: Základy elektrotechniky Ročník: Číslo projektu: Datum vzniku: 2. CZ. 1. 07/1. 5. 00/34. 0369 červenec 2012 Uvedení autoři, není-li uvedeno jinak, jsou autory tohoto výukového materiálu a všech jeho částí. Tento projekt je spolufinancován ESF a státním rozpočtem ČR.

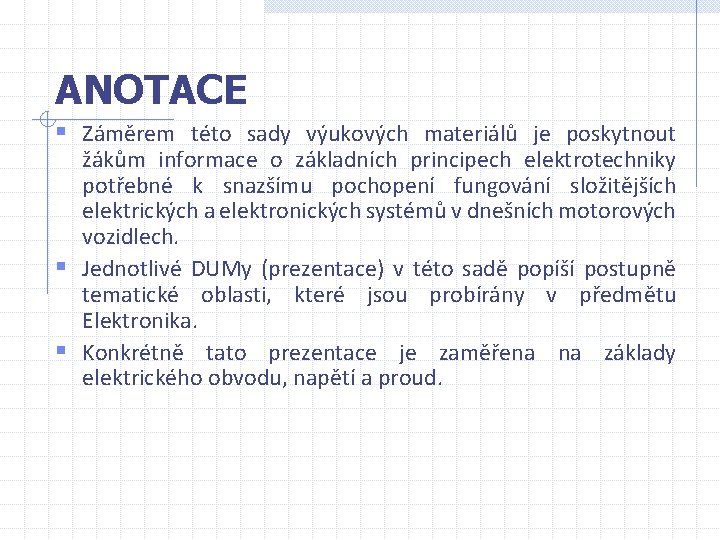

ANOTACE § Záměrem této sady výukových materiálů je poskytnout žákům informace o základních principech elektrotechniky potřebné k snazšímu pochopení fungování složitějších elektrických a elektronických systémů v dnešních motorových vozidlech. § Jednotlivé DUMy (prezentace) v této sadě popíší postupně tematické oblasti, které jsou probírány v předmětu Elektronika. § Konkrétně tato prezentace je zaměřena na základy elektrického obvodu, napětí a proud.

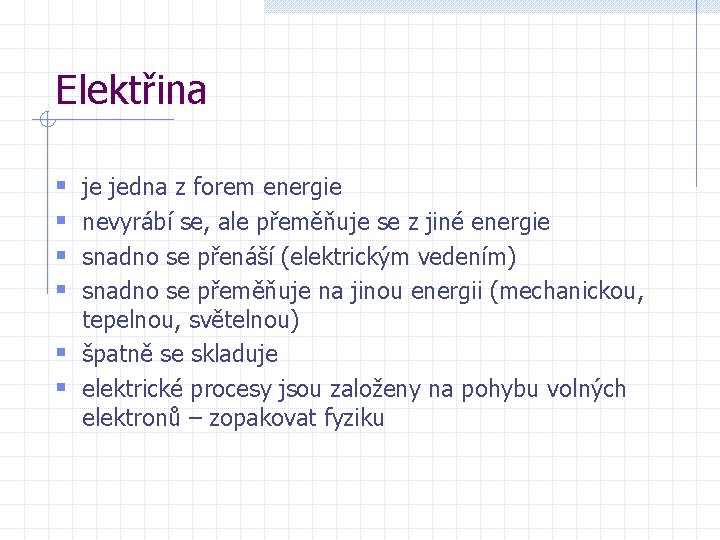

Elektřina § § je jedna z forem energie nevyrábí se, ale přeměňuje se z jiné energie snadno se přenáší (elektrickým vedením) snadno se přeměňuje na jinou energii (mechanickou, tepelnou, světelnou) § špatně se skladuje § elektrické procesy jsou založeny na pohybu volných elektronů – zopakovat fyziku

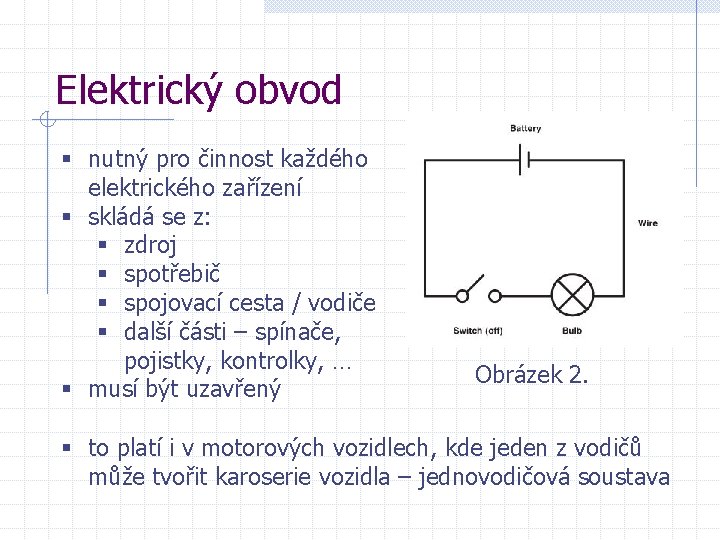

Elektrický obvod § nutný pro činnost každého elektrického zařízení § skládá se z: § zdroj § spotřebič § spojovací cesta / vodiče § další části – spínače, pojistky, kontrolky, … § musí být uzavřený Obrázek 2. § to platí i v motorových vozidlech, kde jeden z vodičů může tvořit karoserie vozidla – jednovodičová soustava

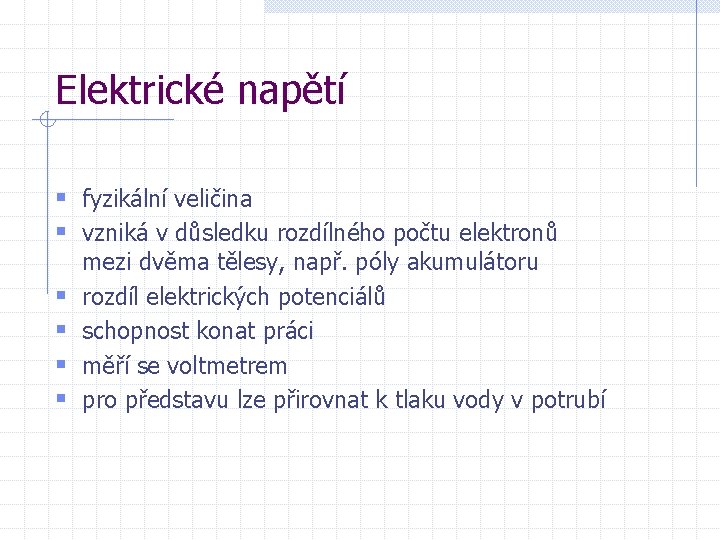

Elektrické napětí § fyzikální veličina § vzniká v důsledku rozdílného počtu elektronů § § mezi dvěma tělesy, např. póly akumulátoru rozdíl elektrických potenciálů schopnost konat práci měří se voltmetrem pro představu lze přirovnat k tlaku vody v potrubí

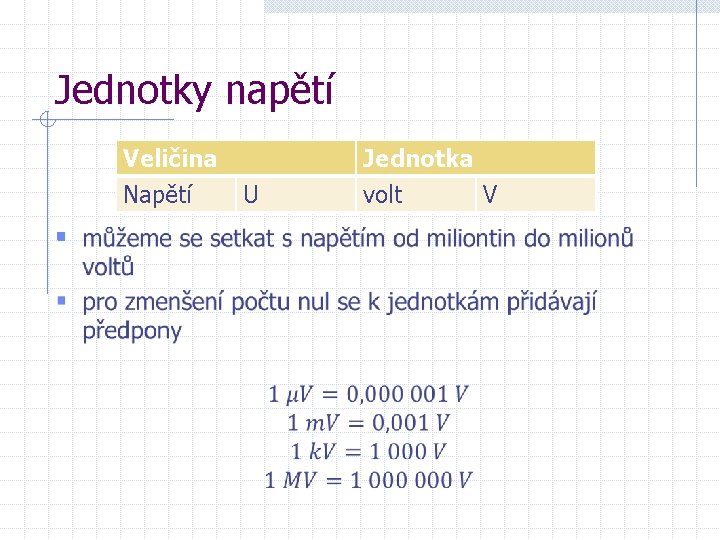

Jednotky napětí Veličina Napětí § U Jednotka volt V

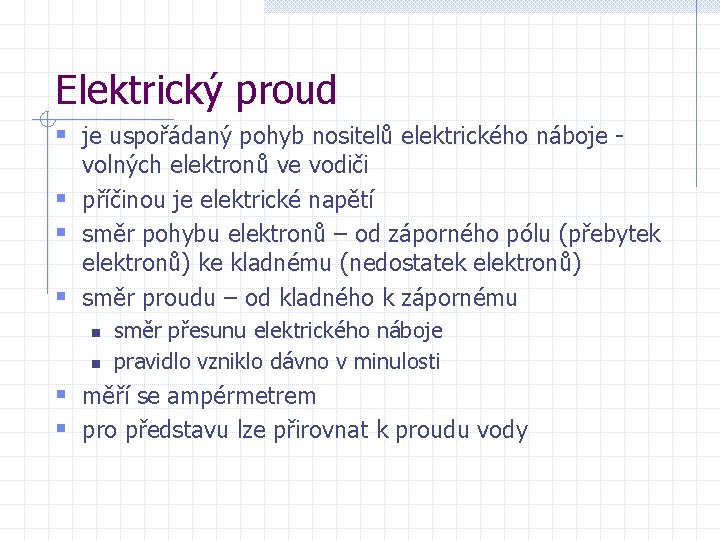

Elektrický proud § je uspořádaný pohyb nositelů elektrického náboje - volných elektronů ve vodiči § příčinou je elektrické napětí § směr pohybu elektronů – od záporného pólu (přebytek elektronů) ke kladnému (nedostatek elektronů) § směr proudu – od kladného k zápornému n n směr přesunu elektrického náboje pravidlo vzniklo dávno v minulosti § měří se ampérmetrem § pro představu lze přirovnat k proudu vody

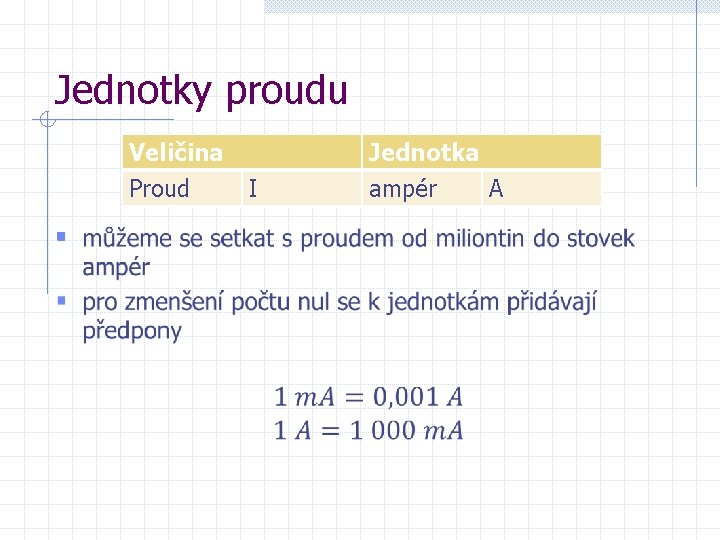

Jednotky proudu Veličina Proud § I Jednotka ampér A

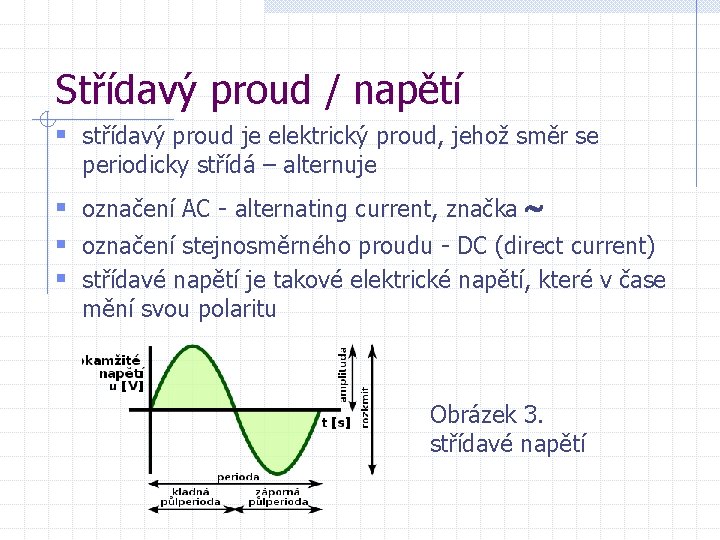

Střídavý proud / napětí § střídavý proud je elektrický proud, jehož směr se periodicky střídá – alternuje § označení AC - alternating current, značka § označení stejnosměrného proudu - DC (direct current) § střídavé napětí je takové elektrické napětí, které v čase mění svou polaritu Obrázek 3. střídavé napětí

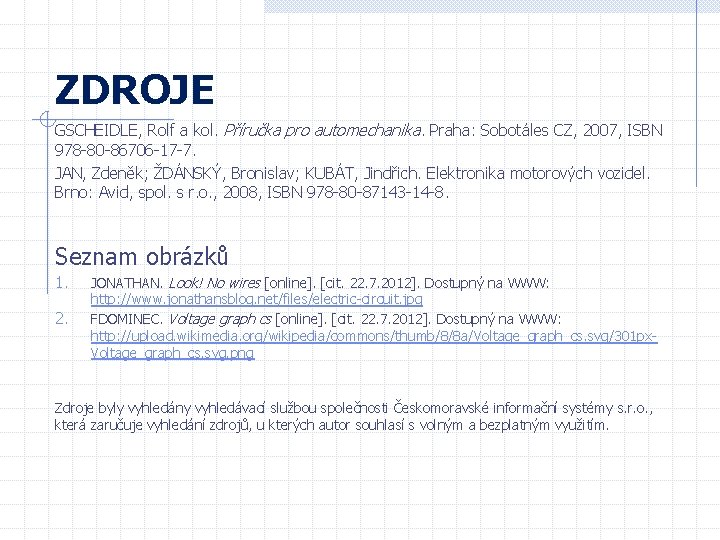

ZDROJE GSCHEIDLE, Rolf a kol. Příručka pro automechanika. Praha: Sobotáles CZ, 2007, ISBN 978 -80 -86706 -17 -7. JAN, Zdeněk; ŽDÁNSKÝ, Bronislav; KUBÁT, Jindřich. Elektronika motorových vozidel. Brno: Avid, spol. s r. o. , 2008, ISBN 978 -80 -87143 -14 -8. Seznam obrázků 1. 2. JONATHAN. Look! No wires [online]. [cit. 22. 7. 2012]. Dostupný na WWW: http: //www. jonathansblog. net/files/electric-circuit. jpg FDOMINEC. Voltage graph cs [online]. [cit. 22. 7. 2012]. Dostupný na WWW: http: //upload. wikimedia. org/wikipedia/commons/thumb/8/8 a/Voltage_graph_cs. svg/301 px. Voltage_graph_cs. svg. png Zdroje byly vyhledány vyhledávací službou společnosti Českomoravské informační systémy s. r. o. , která zaručuje vyhledání zdrojů, u kterých autor souhlasí s volným a bezplatným využitím.
