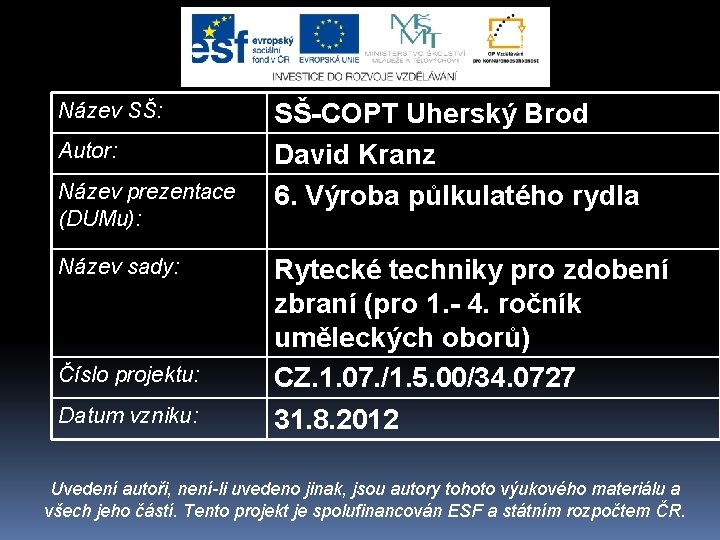

Název SŠ: Autor: Název prezentace (DUMu): Název sady: Číslo projektu: Datum vzniku: SŠ-COPT Uherský Brod David Kranz 6. Výroba půlkulatého rydla Rytecké techniky pro zdobení zbraní (pro 1. - 4. ročník uměleckých oborů) CZ. 1. 07. /1. 5. 00/34. 0727 31. 8. 2012 Uvedení autoři, není-li uvedeno jinak, jsou autory tohoto výukového materiálu a všech jeho částí. Tento projekt je spolufinancován ESF a státním rozpočtem ČR.

Anotace Záměrem této sady výukových materiálů s názvem Rytecké techniky pro zdobení zbraní (pro 1. - 4. ročník uměleckých oborů) je ukázat žákům, kteří se v této oblasti vzdělávají, jak prakticky postupovat při práci na pracovišti pro rytce. Jednotlivé DUMy (prezentace) v této sadě popíší postupně tematické oblasti, které jsou probírány v běžné dílenské výuce na naší SŠ. Konkrétně tato prezentace je zaměřena na výrobu půlkulatého rydla, technologického postupu při jeho výrobě a dodržování bezpečnostních předpisů. 2

K výrobě půlkulatého rydla nejčastěji využíváme nástrojové oceli třídy 19. Rydlo vyrábíme z polotovaru, čtyřhranu, nebo kulatiny. Profil materiálu si zvolíme podle způsobu zasazení do rukojeti. 3

Nejprve si na námi zvoleném polotovaru zabrousíme čelo. Při broušení používáme ochranné brýle. Postupujeme velmi opatrně a neustále materiál chladíme, aby nedošlo k jeho přehřátí a následnému vyžíhání. To poznáme změnou barvy obráběného materiálu. 4

Po zarovnání čela následuje další operace, při které vytvoříme rovnou plošku z boku materiálu. Použijeme k tomu boční plochu kotouče. Tato operace se provádí pouze u materiálu kulatého profilu. Brusný kotouč by neměl být příliš jemný, aby nedocházelo k zbytečnému pálení materiálu. 5

V dalším úkonu pokračujeme broušením protilehlé plochy a opět tato operace platí pouze u materiálů kulatého profilu. Důležité je, aby plochy byly vůči sobě rovnoběžné. Těmito protilehlými plochami určujeme šířku námi vyráběného rydla. Opět je velmi důležité časté chlazení. 6

Nyní brousíme hřbet rydla, plochu, která je na obě plochy předešlé kolmá. Obrábíme ji obvodovou plochou kotouče a vždy směrem od špičky materiálu, kvůli odvodu tepla. 7

Při následující operaci hrubujeme úhel břitu. Takže brousíme čelo rydla. Ten bývá různý, dle druhu materiálů, na které budeme rydlo používat. 8

Na obrázku vidíme hotový profil půlkulatého rydla. Nyní budeme provádět dokončovací brousící práce, které dají rydlu požadovaný tvar. Pokud jsme pečlivě chladili broušený materiál, by neměl být černý. 9

Před dokončovacími pracemi si materiál uchytíme do předem připravené rukojeti. Rukojeti mohou být, jak dřevěné, tak i kovové, různých tvarů a velikostí. Materiál vsazujeme do rukojeti tak, že rydlo je upnuto do svěráku a rukojeť je na něj naražena. 10

Při dokončovacích pracích dokončujeme tvar půlkulatého rydla pomocí brusných kamenů. Rozdělujeme je na přírodní, nebo umělé, různých zrnitostí a tvarů. 11

Cílem dokončovacích operací, je vybrousit na čisto tvar půlkulatého rydla. K tomuto účelu nám poslouží brusné kameny hrubší zrnitosti, protože nám zaručují větší úběr materiálu. Plynulými tahy z obou stran brousíme rydlo na požadovanou sílu a taky čelo. 12

V následující operaci použijeme při dolešťování tvaru rydla brusný kámen jemnější zrnitosti od 800 do 1000. Postupujeme stejnými tahy, jako u předešlé operace. 13

V závěrečné fázi výroby půlkulatého rydla použijeme na konečné vyleštění brusný kámen velmi jemné zrnitosti od 2000 do 4000. Při poslední operaci vyleštíme i čelo rydla. 14

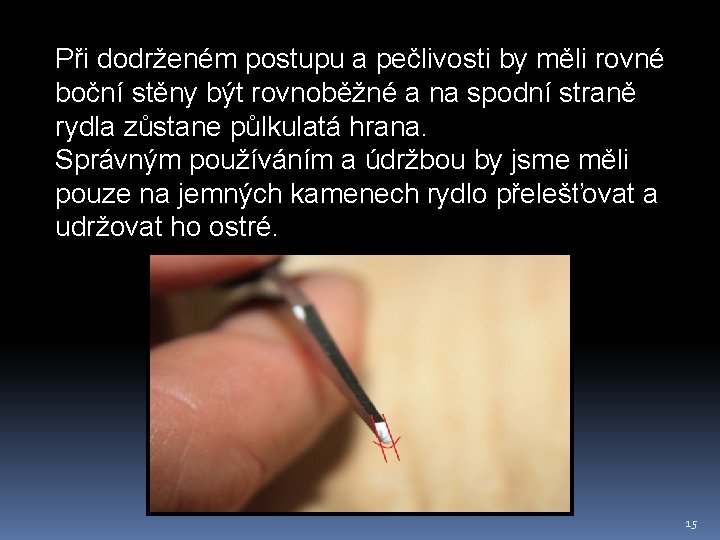

Při dodrženém postupu a pečlivosti by měli rovné boční stěny být rovnoběžné a na spodní straně rydla zůstane půlkulatá hrana. Správným používáním a údržbou by jsme měli pouze na jemných kamenech rydlo přelešťovat a udržovat ho ostré. 15

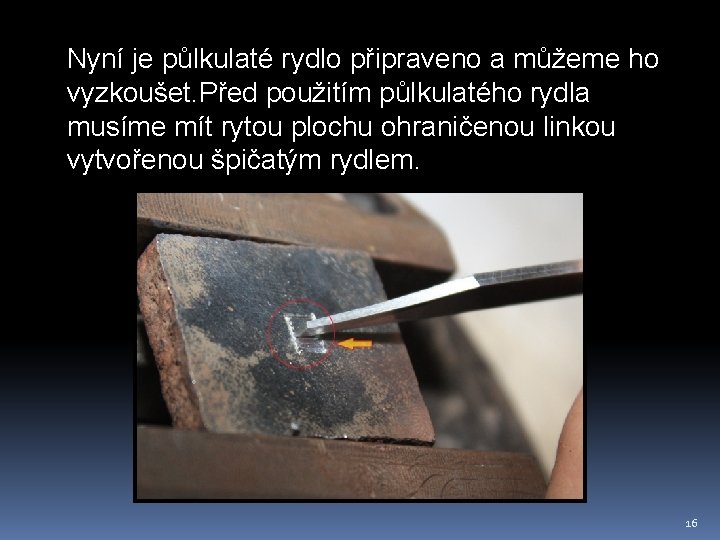

Nyní je půlkulaté rydlo připraveno a můžeme ho vyzkoušet. Před použitím půlkulatého rydla musíme mít rytou plochu ohraničenou linkou vytvořenou špičatým rydlem. 16

Při vybírání materiálu, postupujeme jednotlivými tahy, plynule na sebe navazující, tak aby mezi jednotlivými tahy, vznikali rovnoměrné odstupy. Půlkulaté rydlo používáme, jako hrubovací, před rydlem plochým. Třísky odstraňujeme rydlem, vždy po dokončení sekání, kvůli možnému zranění. 17

Rekapitulace poznatků vyplývající z daného tématu -Jaký materiál nejčastěji používáme k výrobě půlkulatých rydel? -Popište svými slovy postup při výrobě půlkulatého rydla. 18

Zdroje pro textovou část Rytecká technologie. Uherský Brod, 1999. Interní materiály. 19

Seznam zdrojů pro použité obrázky Veškeré fotografie použité v této prezentaci jsou mé vlastní tvorby. 20
