Název SŠ: Autor: Název prezentace (DUMu): Název sady: Ročník: Číslo projektu: Datum vzniku: SŠ-COPT Uherský Brod Mgr. Anna Červinková 18. Pascalův zákon, hydraulika Fyzika pro 1. ročník středních škol – obor mechanik seřizovač a technik puškař 1. CZ. 1. 07. /1. 5. 00/34. 0727 28. 11. 2012 Uvedení autoři, není-li uvedeno jinak, jsou autory tohoto výukového materiálu a všech jeho částí. Tento projekt je spolufinancován ESF a státním rozpočtem ČR.

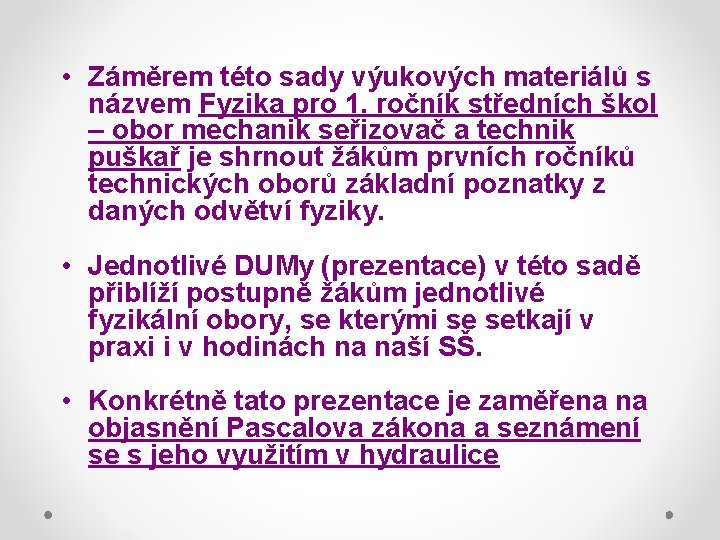

• Záměrem této sady výukových materiálů s názvem Fyzika pro 1. ročník středních škol – obor mechanik seřizovač a technik puškař je shrnout žákům prvních ročníků technických oborů základní poznatky z daných odvětví fyziky. • Jednotlivé DUMy (prezentace) v této sadě přiblíží postupně žákům jednotlivé fyzikální obory, se kterými se setkají v praxi i v hodinách na naší SŠ. • Konkrétně tato prezentace je zaměřena na objasnění Pascalova zákona a seznámení se s jeho využitím v hydraulice

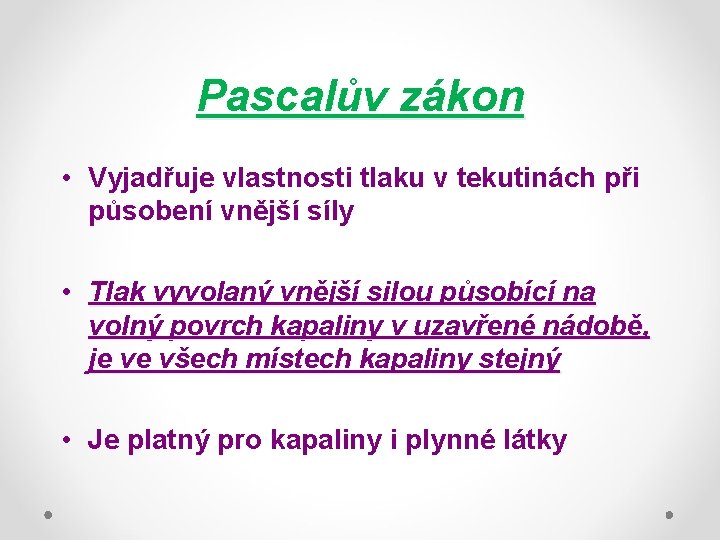

Pascalův zákon • Vyjadřuje vlastnosti tlaku v tekutinách při působení vnější síly • Tlak vyvolaný vnější silou působící na volný povrch kapaliny v uzavřené nádobě, je ve všech místech kapaliny stejný • Je platný pro kapaliny i plynné látky

Hydraulická zařízení • Princip činnosti je založen na platnosti Pascalova zákona • Slouží ke zvětšení působící síly

Hydraulická zařízení • Příklad – hydraulické lisy, zvedáky, pneumatické buchary, kladiva, …

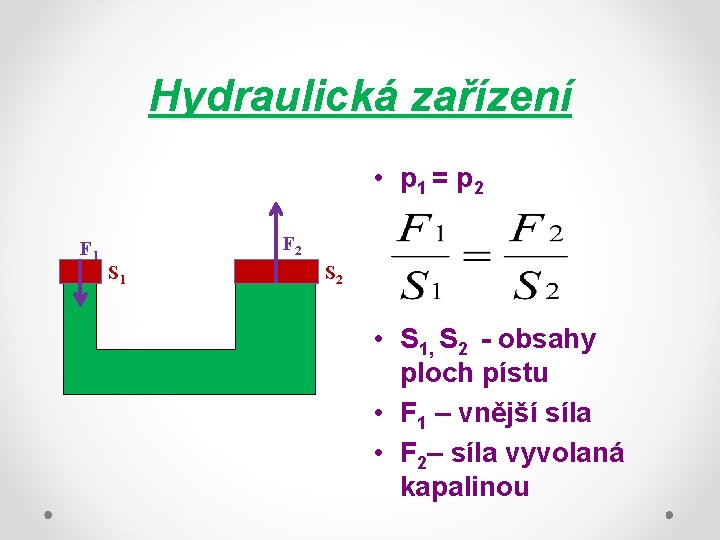

Hydraulická zařízení • p 1 = p 2 F 1 F 2 S 1 S 2 • S 1, S 2 - obsahy ploch pístu • F 1 – vnější síla • F 2– síla vyvolaná kapalinou

Příklad 1 a řešení • Obsahy průřezu hydraulického lisu jsou 20 cm 2 a 6000 cm 2. Určete, jak velkou silou působí kapalina na širší píst, působíme-li na užší píst silou 80 N.

Řešení příkladu 1

Příklad 2 • Obsah průřezu menšího pístu hydraulického lisu je 25 cm 2 a působí na něj síla o velikosti 100 N . Určete obsah druhého pístu, působíli na něj síla o velikosti 40 k. N

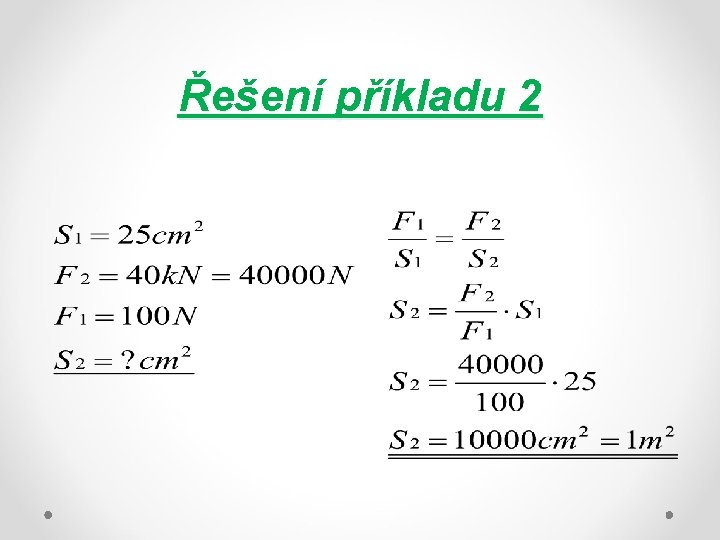

Řešení příkladu 2

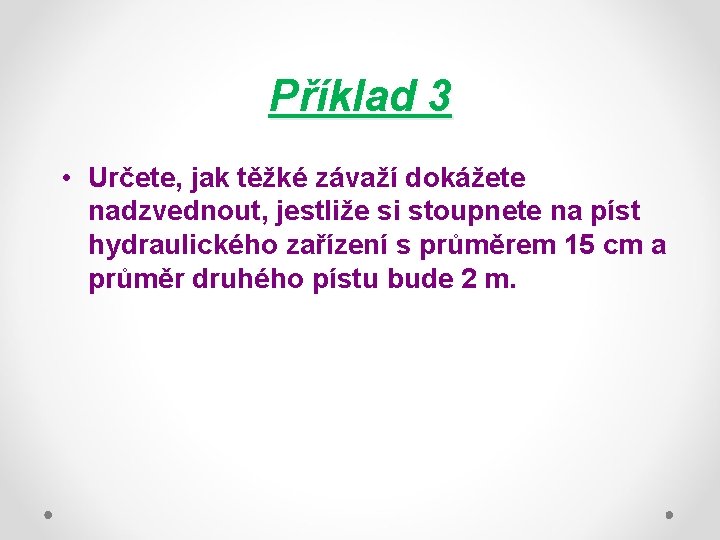

Příklad 3 • Určete, jak těžké závaží dokážete nadzvednout, jestliže si stoupnete na píst hydraulického zařízení s průměrem 15 cm a průměr druhého pístu bude 2 m.

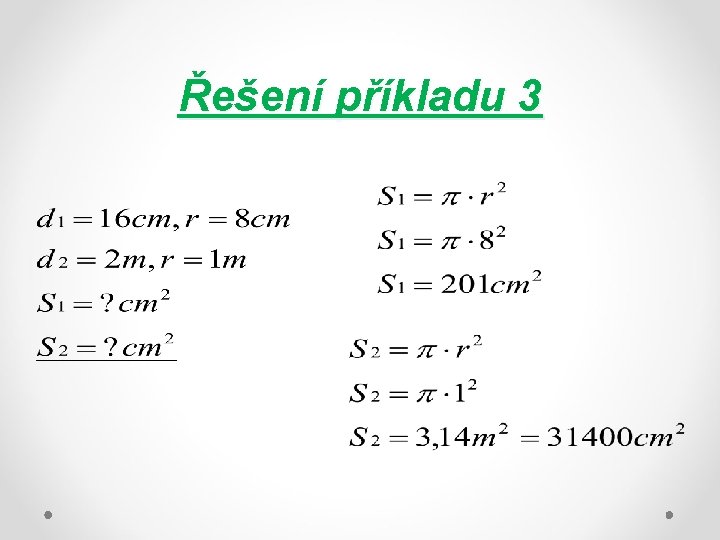

Řešení příkladu 3

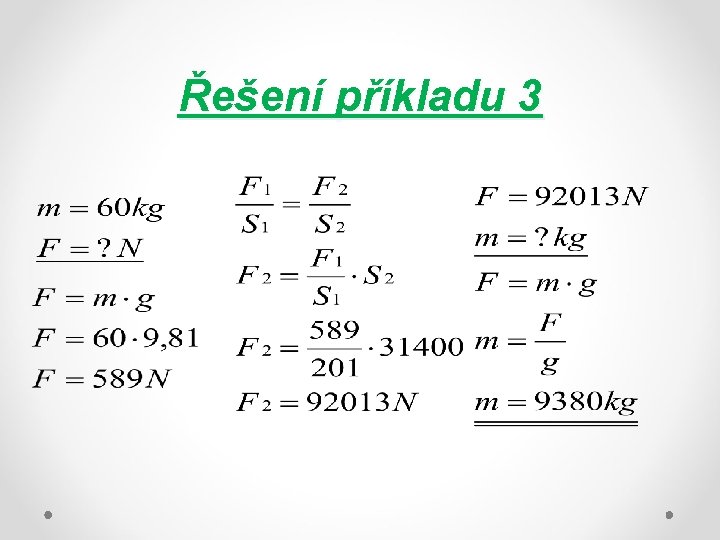

Řešení příkladu 3

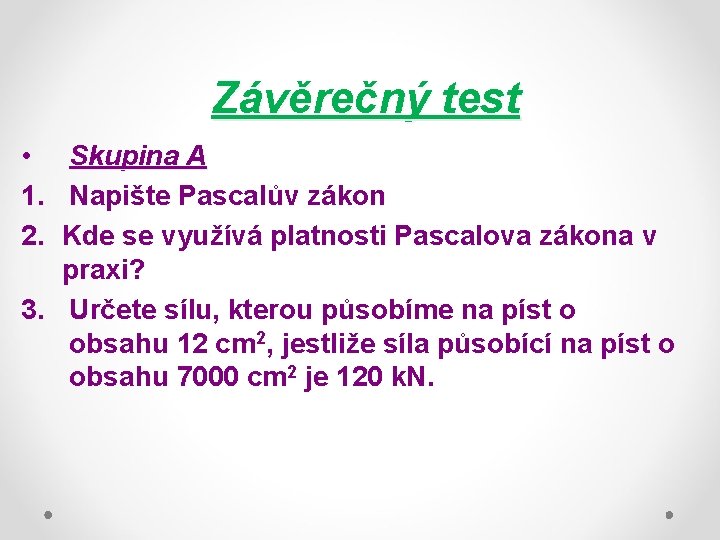

Závěrečný test • Skupina A 1. Napište Pascalův zákon 2. Kde se využívá platnosti Pascalova zákona v praxi? 3. Určete sílu, kterou působíme na píst o obsahu 12 cm 2, jestliže síla působící na píst o obsahu 7000 cm 2 je 120 k. N.

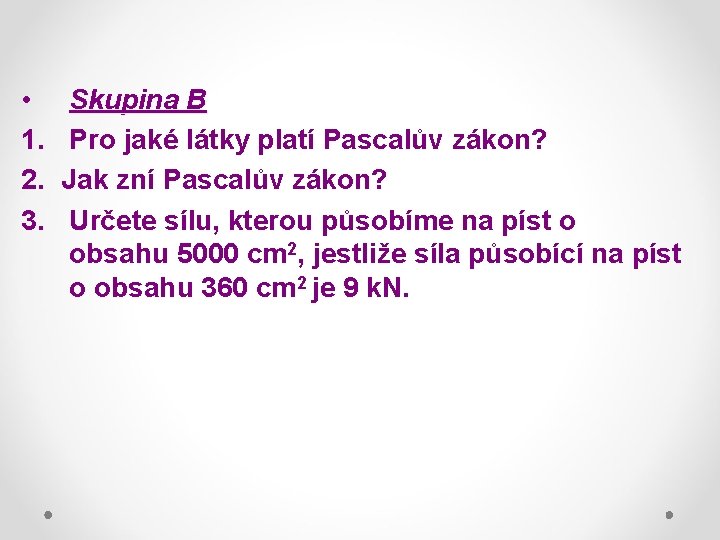

• 1. 2. 3. Skupina B Pro jaké látky platí Pascalův zákon? Jak zní Pascalův zákon? Určete sílu, kterou působíme na píst o obsahu 5000 cm 2, jestliže síla působící na píst o obsahu 360 cm 2 je 9 k. N.

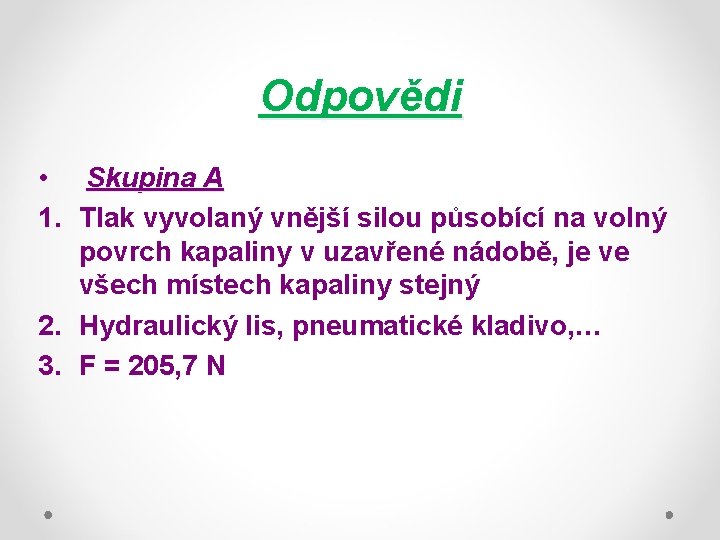

Odpovědi • Skupina A 1. Tlak vyvolaný vnější silou působící na volný povrch kapaliny v uzavřené nádobě, je ve všech místech kapaliny stejný 2. Hydraulický lis, pneumatické kladivo, … 3. F = 205, 7 N

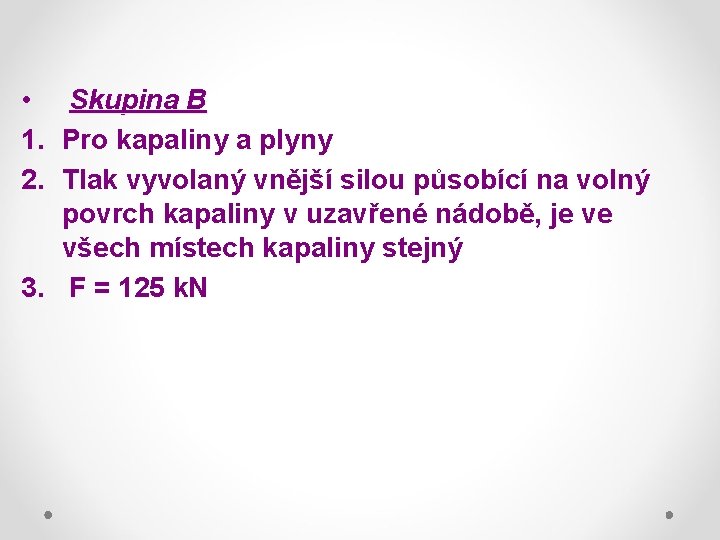

• Skupina B 1. Pro kapaliny a plyny 2. Tlak vyvolaný vnější silou působící na volný povrch kapaliny v uzavřené nádobě, je ve všech místech kapaliny stejný 3. F = 125 k. N

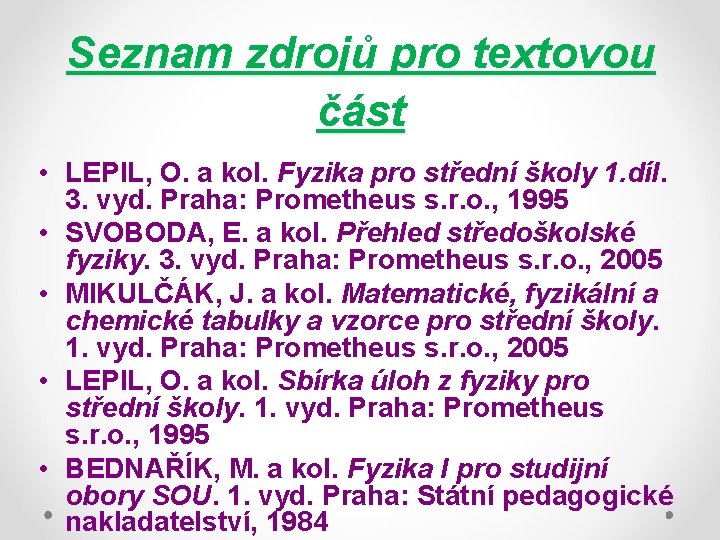

Seznam zdrojů pro textovou část • LEPIL, O. a kol. Fyzika pro střední školy 1. díl. 3. vyd. Praha: Prometheus s. r. o. , 1995 • SVOBODA, E. a kol. Přehled středoškolské fyziky. 3. vyd. Praha: Prometheus s. r. o. , 2005 • MIKULČÁK, J. a kol. Matematické, fyzikální a chemické tabulky a vzorce pro střední školy. 1. vyd. Praha: Prometheus s. r. o. , 2005 • LEPIL, O. a kol. Sbírka úloh z fyziky pro střední školy. 1. vyd. Praha: Prometheus s. r. o. , 1995 • BEDNAŘÍK, M. a kol. Fyzika I pro studijní obory SOU. 1. vyd. Praha: Státní pedagogické nakladatelství, 1984

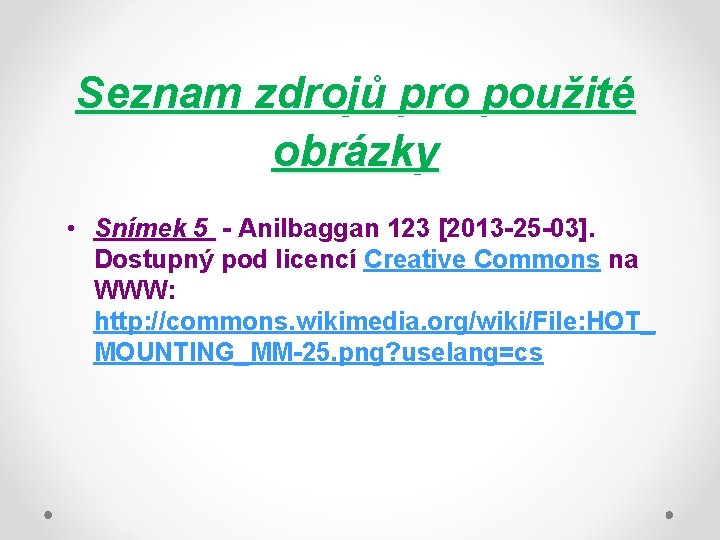

Seznam zdrojů pro použité obrázky • Snímek 5 - Anilbaggan 123 [2013 -25 -03]. Dostupný pod licencí Creative Commons na WWW: http: //commons. wikimedia. org/wiki/File: HOT_ MOUNTING_MM-25. png? uselang=cs
