Jednoduché stroje • Přenášejí sílu a mechanický pohyb z jednoho tělesa na druhé • Usnadňují práci tím, že mění směr a velikost působící síly • Práce, kterou s jejich použitím vykonáme je stejná jako bychom stroje nepoužili

• Rozlišujeme dvě skupiny jednoduchých strojů • Stroje založené na rovnováze sil (klín, šroub, nakloněná rovina) • Stroje založené na rovnováze momentů sil (páka, kladka pevná, kladka volná, kolo na hřídeli)

Páka • Je pevná tyč otáčivá kolem kolmé osy • Rovnováha nastane v případě, že M 1 = M 2, tedy F 1·d 1 = F 2·d 2 r 2 F 1 r 1 F 2

Druhy páky • Jednozvratná obě síly působí na jedné straně od osy otáčení • Dvojzvratná síly působí na obou stranách od osy otáčení • Příklad: kleště, nůžky • Příklad: houpačka

Příklad a řešení • K přeštípnutí drátu je třeba síly 800 N. Jak velkou silou musíme působit na rameno kleští ve vzdálenosti 20 cm od osy otáčení, je-li délka čelisti 4 cm?

Kladka pevná • Mění směr působící síly, ale nemění její velikost O r 2 r 1 • Ramena mají stejnou velikost, tedy r 1 = r 2 • Rovnováha nastane v případě, že M 1 = M 2, tedy F 1 = F 2 F 1

Kladka volná • Umožňuje zvedat břemena poloviční silou • Pro ramena platí r 1 = 2·r 2 F 1 r 2 O r 1 • Rovnováha nastane v případě, že M 1 = M 2, tedy F 1 = F 2 : 2 F 2

Kladkostroj • Vzniká spojením kladky pevné a kladky volné O F 1 F 2

Nakloněná rovina • Rovina, která svírá s vodorovnou rovinou úhel α. F FN α FG α

• Těleso je v rovnováze, když jsou v rovnováze síly, které na něj působí • Platí: F = FG·sinα, FN = FG·cosα F FG α FN

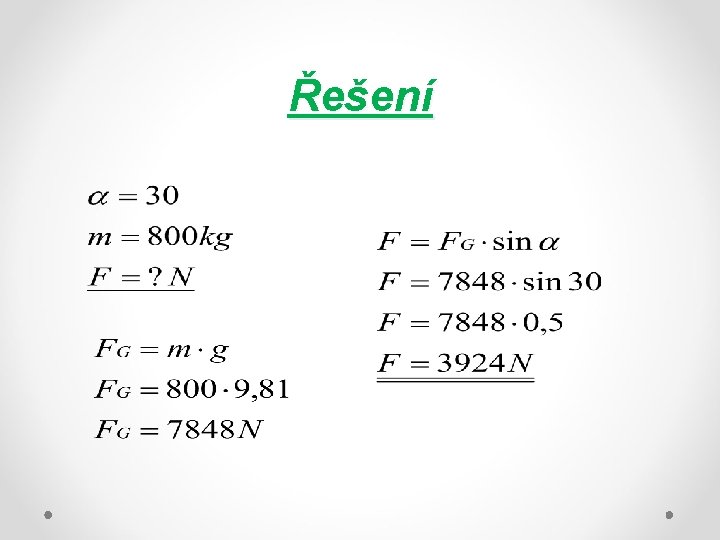

Příklad 1 • Těleso klouže dolů po nakloněné rovině svírající s vodorovnou rovinou úhel 30 o. Jak velkou silou rovnoběžnou s nakloněnou rovinou udržíme v rovnováze těleso o hmotnosti 800 kg?

Závěrečný test • Skupina A 1. Co víte o jednozvratné páce? 2. Určete sílu, kterou zvedneme břemeno přes pevnou kladku, působí-li na něj gravitační síla o velikosti 500 N. 3. Jak dělíme jednoduché stroje? 4. Určete vzdálenost chlapce o hmotnosti 25 kg od osy houpačky, jestliže víte, že druhý chlapec o hmotnosti 30 kg vzdálenosti 1, 5 m. 5. Uveďte příklad tělesa, pohybujícího se po nakloněné rovině

• Skupina B 1. Co víte o dvojzvratné páce? 2. Určete sílu, kterou zvedneme břemeno přes volnou kladku, působí-li na něj gravitační síla o velikosti 500 N. 3. Co jsou to jednoduché stroje? 4. Určete hmotnost chlapce, sedícího 1, 8 m od osy houpačky, jestliže víte, že druhý chlapec o hmotnosti 30 kg sedí ve vzdálenosti 1, 5 m. 5. Uveďte příklad tělesa, pohybujícího se po nakloněné rovině

Odpovědi • 1. 2. 3. Skupina A Obě síly působí na jednom rameni F = 500 N Na stroje založené na rovnováze sil a stroje založené na rovnováze momentů sil 4. d = 1, 8 m 5. Sáně jedoucí z kopce

• 1. 2. 3. 4. 5. Skupina B Síly působí na obou ramenech F = 250 N Stroje, které usnadňují práci m = 25 kg Uveďte příklad tělesa, pohybujícího se po nakloněné rovině 6. Auto jedoucí do kopce
