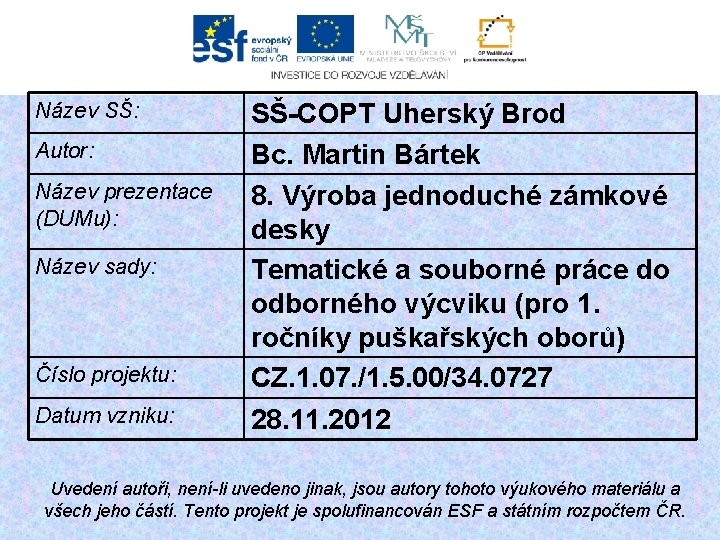

Název SŠ: Autor: Název prezentace (DUMu): Název sady: Číslo projektu: Datum vzniku: SŠ-COPT Uherský Brod Bc. Martin Bártek 8. Výroba jednoduché zámkové desky Tematické a souborné práce do odborného výcviku (pro 1. ročníky puškařských oborů) CZ. 1. 07. /1. 5. 00/34. 0727 28. 11. 2012 Uvedení autoři, není-li uvedeno jinak, jsou autory tohoto výukového materiálu a všech jeho částí. Tento projekt je spolufinancován ESF a státním rozpočtem ČR.

Anotace • Záměrem této sady výukových materiálů s názvem Tematické a souborné práce do odborného výcviku (pro 1. ročníky puškařských oborů) je ukázat žákům, kteří se v této oblasti vzdělávají, jak prakticky postupovat při výrobě jednoduché zámkové desky. • Jednotlivé DUMy (prezentace) v této sadě popíší postupně tematické oblasti, které jsou probírány v předmětu Odborný výcvik na naší SŠ. • Konkrétně tato prezentace je zaměřena na téma pilování – výroba jednoduché zámkové desky perkusní pistole. 2

ÚVOD Jelikož je spousta typů a druhů konstrukcí zámkových desek a mechanismů perkusních zbraní, budete se zabývat výrobou jednoduché zámkové desky, kterou však nebudete osazovat dalšími součástkami. Nicméně se zde seznámíme i s dalšími typy se kterými se můžete setkat. I když se může zdát, že se jedná o jednoduchou práci, tak základní tvar a provedení zámkové desky se dá použít jen pro určité mechanismy perkusních zbraní.

ZÁMKOVÁ DESKA: tvary Jak bylo zmíněno dříve, zámková deska může mít mnoho tvarů velikostí a provedení.

ZÁMKOVÁ DESKA: popis Jedno z možných provedení perkusního zámku, kde energii kohoutu předává zámková vzpruha, nebo-li V-pero. zámková deska zámková vzpruha oříšek drápek od páky spouště

ZÁMKOVÁ DESKA: provedení Zde je moderní pojetí perkusní zámkové desky, kde energii kohoutu předává místo zámkové vzpruhy pružina na vodícím čepu.

ZÁMKOVÁ DESKA: funkce Pohled na mechanismus zámkové desky v nenataženém stavu. Pro napnutí je třeba natáhnout kohout do zadní polohy.

ZÁMKOVÁ DESKA: funkce Pohled na mechanismus zámkové desky v nataženém stavu přičemž dojde k napnutí zámkové vzpruhy, k zajištění polohy kohoutu na bicím ozubu a současně dojde k napnutí spouště zbraně. Nyní je zbraň připravena ke střelbě!

ZÁMKOVÁ DESKA: funkce Pohled na mechanismus zámkové desky v bezpečnostním stavu. Ten je zajištěn bezpečnostním ozubem. Ten bývá volen v pozici, ze které nemá zámková vzpruha dostatečnou energii k iniciaci zápalky. Nyní nesmí zbraň po zmáčknutí spouště vystřelit!

VŠEOBECNÁ BEZPEČNOSTNÍ PRAVIDLA PŘI PRÁCI NA PRACOVIŠTI • • • Na pracoviště přijít včas a řádně upraven Vždy používat ochranné pomůcky Při práci dodržovat kázeň a pořádek Nářadí používat pouze k účelu k němuž slouží Na konci směny vrátit všechno vypůjčené nářadí Vždy před koncem směny po sobě uklidit

UKÁZKA USTROJENOSTI NA PRACOVIŠTI

ZADÁNÍ PRÁCE: výroba desky Dle šablony vyrobte jednoduchou zámkovou desku perkusní pistole.

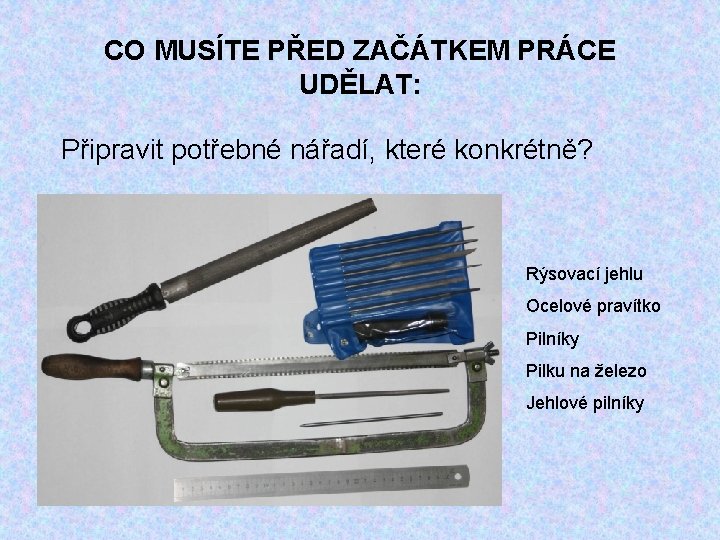

CO MUSÍTE PŘED ZAČÁTKEM PRÁCE UDĚLAT: Připravit potřebné nářadí, které konkrétně? Rýsovací jehlu Ocelové pravítko Pilníky Pilku na železo Jehlové pilníky

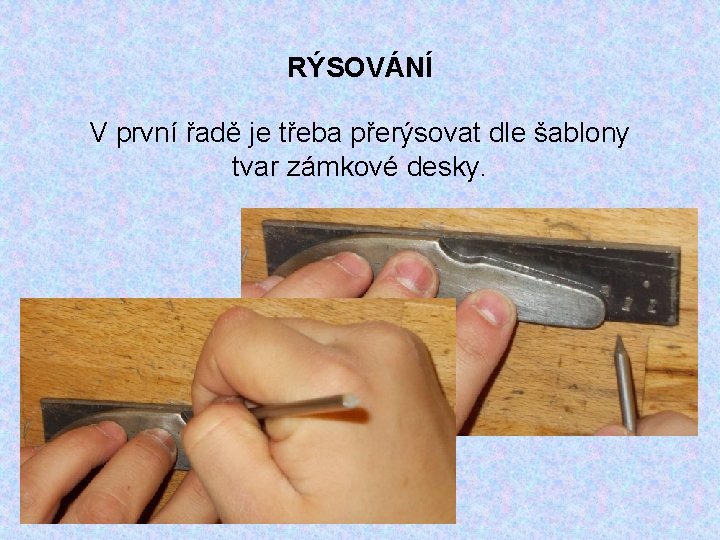

RÝSOVÁNÍ V první řadě je třeba přerýsovat dle šablony tvar zámkové desky.

ŘEZÁNÍ Pro urychlení práce můžete přebytečné části materiálu ořezat ruční rámovou pilkou.

PILOVÁNÍ Posléze se může začít postupně pilovat tvar.

PILOVÁNÍ Než hotový výrobek odevzdáte, nezapomeňte provést ojehlení otřepů.

HOTOVÝ VÝROBEK

Otázky na závěr: Využijte získaných znalostí a dovedností a popište funkci zámkové desky perkusní pistole.

Zdroje pro textovou část • SOUČEK, František. TECHNOLOGIE I. Učebního oboru PUŠKAŘ. 1. vydání. COPt Uh. Brod, 1997. s. 125. • KŘÍBEK, Jan. Střelné zbraně: I. část. druhé vydání. PC-DIR spol. s. r. o. - Nakladatelství, Brno, Technická 2: PC-DIR spol. s. r. o. - Nakladatelství, Brno, Technická 2, 1995, ISBN 80 -85895 -08 -0, s 20 - 23. • OUTRATA, Jiří. Technologie ručního zpracování kovů: pro 1. ročník OU a UŠ kovodělných oborů. 3. SNTL: Nakladatelství technické literatury, n. p. Spálená 51, 113 02 Praha 1, 1982, 192. ISBN 04 -204 -82. 20
