Nzev S Autor Nzev prezentace DUMu Nzev sady

Název SŠ: Autor: Název prezentace (DUMu): Název sady: Číslo projektu: Datum vzniku: SŠ-COPT Uherský Brod Bc. Martin Bártek 4. Ruční řezání závitů vnějších i vnitřních (kostka) Tematické a souborné práce do odborného výcviku (pro 1. ročníky puškařských oborů) CZ. 1. 07. /1. 5. 00/34. 0727 11. 10. 2012 Uvedení autoři, není-li uvedeno jinak, jsou autory tohoto výukového materiálu a všech jeho částí. Tento projekt je spolufinancován ESF a státním rozpočtem ČR.

Anotace • Záměrem této sady výukových materiálů s názvem Tematické a souborné práce do odborného výcviku (pro 1. ročníky puškařských oborů) je ukázat žákům, kteří se v této oblasti vzdělávají, jak prakticky postupovat při ručním řezání závitů. • Jednotlivé DUMy (prezentace) v této sadě popíší postupně tematické oblasti, které jsou probírány v předmětu odborný výcvik na naší SŠ. • Konkrétně tato prezentace je zaměřena na téma Ruční řezání závitů vnějších i vnitřních. 2

VŠEOBECNÁ BEZPEČNOSTNÍ PRAVIDLA PŘI PRÁCI NA PRACOVIŠTI • • • Na pracoviště přijít včas a řádně upraven Vždy používat ochranné pomůcky Při práci dodržovat kázeň a pořádek Nářadí používat pouze k účelu k němuž slouží Na konci směny vrátit všechno vypůjčené nářadí Vždy před koncem směny po sobě uklidit

UKÁZKA USTROJENOSTI NA PRACOVIŠTI:

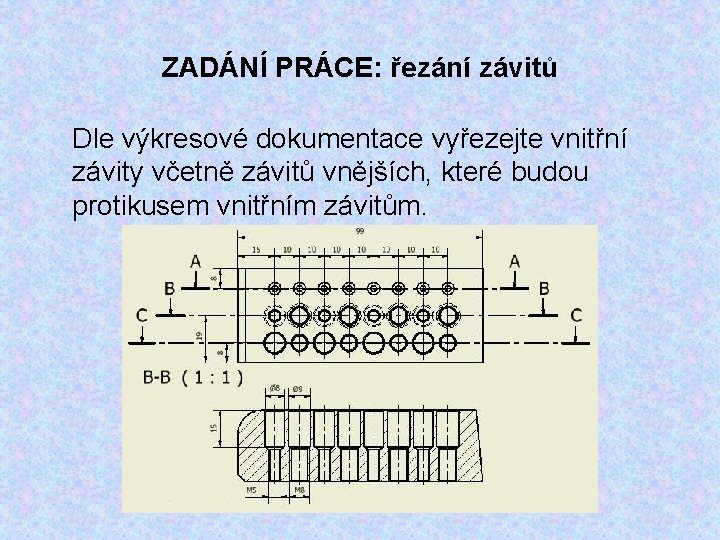

ZADÁNÍ PRÁCE: řezání závitů Dle výkresové dokumentace vyřezejte vnitřní závity včetně závitů vnějších, které budou protikusem vnitřním závitům.

CO MUSÍTE PŘED ZAČÁTKEM PRÁCE UDĚLAT: Připravit potřebné nářadí, které konkrétně? Závitové očko + ruční vratidlo Závitníkovou sadu Ruční vratidlo

TYPY ZÁVITNÍKŮ: Ruční sadové závitníky Strojní závitník Závitové očko s ručním vratidlem

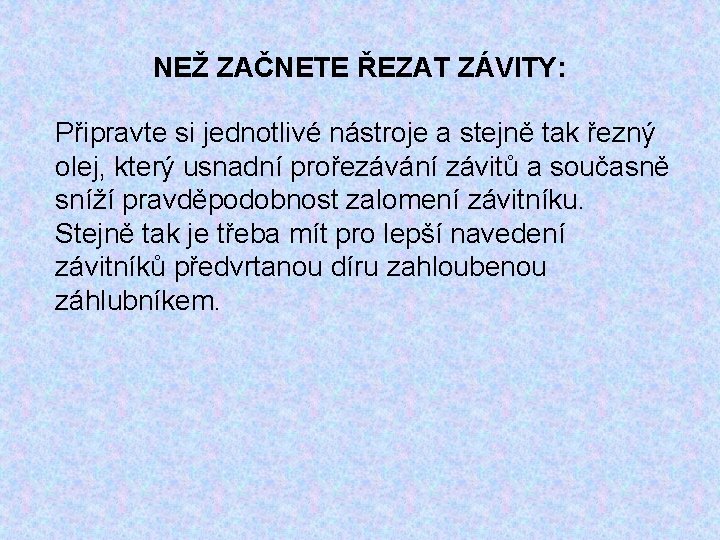

NEŽ ZAČNETE ŘEZAT ZÁVITY: Připravte si jednotlivé nástroje a stejně tak řezný olej, který usnadní prořezávání závitů a současně sníží pravděpodobnost zalomení závitníku. Stejně tak je třeba mít pro lepší navedení závitníků předvrtanou díru zahloubenou záhlubníkem.

NEŽ ZAČNETE ŘEZAT ZÁVITY: Je třeba si uvědomit, že pro vyřezání vnitřních závitů je potřeba vyvrtat díru správným průměrem vrtáku. Průměr volíme z tabulky závitů.

TABULKA ZÁVITŮ: METRICKÝ ZÁVIT Ø šroubu otvor klíče Ø opsané kružnice stoupání 1 2 2, 3 1, 2 3 1, 4 METRICKÝ ZÁVIT použití vrtáku Ø šroubu otvor klíče Ø opsané kružnice stoupání použití vrtáku bronz, litina ocel 1, 5 8, 2 8, 4 25, 4 1, 5 9, 25 9, 4 18 20, 03 1, 75 9, 9 10, 1 14 21 23, 36 2 11, 5 11, 75 1, 6 16 24 26, 75 2 13, 5 13, 75 1, 8 1, 9 18 32 36, 9 2, 5 15 15, 25 0, 45 2 2, 15 20 30 32, 95 2, 5 17 17, 25 6, 9 0, 5 2, 4 2, 5 22 36 41, 6 2, 5 19 19, 25 7 8, 1 0, 6 2, 8 2, 9 24 36 39, 55 3 20, 5 20, 75 4 8 9, 2 0, 7 3, 2 3, 3 27 41 47, 3 3 23, 2 23, 5 4, 5 9 10, 4 0, 75 3, 6 3, 7 30 46 53, 1 3, 5 25, 7 26 5 9 10, 4 0, 8 4, 1 4, 2 33 50 57, 7 3, 5 28, 7 29 5, 5 10 11, 5 0, 9 4, 3 4, 5 36 55 63, 5 4 31, 1 31, 5 6 11 12, 7 1 4, 8 5 39 60 69, 3 4 34, 1 34, 5 7 11 12, 7 1 5, 8 6 42 65 75 4, 5 36, 6 37 8 13 16, 2 1, 25 6, 7 45 70 80, 8 4, 5 39, 5 40 9 17 19, 6 1, 25 7, 7 48 75 86, 5 5 41, 5 42 bronz, litina ocel 0, 25 0, 7 0, 8 10 16 17, 77 3, 5 0, 25 0, 9 1 11 19 3 3, 5 0, 9 1, 15 12 1, 7 3 3, 5 0, 35 1, 35 2 4 4, 6 0, 4 1, 5 2, 3 4, 5 5, 2 0, 4 2, 6 5 5, 8 3 6 3, 5

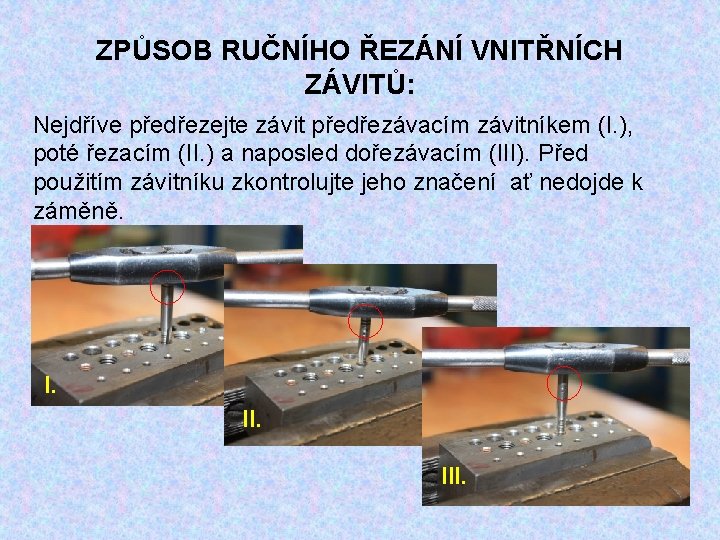

ZPŮSOB RUČNÍHO ŘEZÁNÍ VNITŘNÍCH ZÁVITŮ: Nejdříve předřezejte závit předřezávacím závitníkem (I. ), poté řezacím (II. ) a naposled dořezávacím (III). Před použitím závitníku zkontrolujte jeho značení ať nedojde k záměně. I. III.

ZPŮSOB RUČNÍHO ŘEZÁNÍ VNĚJŠÍCH ZÁVITŮ: K řezání vnějších závitů slouží závitové očko. Při řezání je důležité kontrolovat kolmost závitového očka vůči řezanému závitu.

CHYBY PŘI ŘEZÁNÍ VNĚJŠÍCH ZÁVITŮ: obr. a) obr. b) obr. c) Obr. a) nedodržená kolmost ručního vratidla vůči řezanému závitu Obr. b) nepoužití řezného oleje Obr. c) správně vyřezaný závit

KONTROLA ZÁVITŮ: Pro kontrolu vyřezaných závitů se používají kalibry. Válečkový mezní kalibr trn Závitový kalibr – kroužek

KONTROLNÍ OTÁZKY NA ZÁVĚR: Z tabulek pro závity určete průměr vrtáku, který je třeba použít pro následující díry se závitem: M 4 M 10 M 12 M 20

ZDROJE PRO TEXTOVOU ČÁST: • OUTRATA, Jiří. Technologie ručního zpracování kovů: pro 1. ročník OU a UŠ kovodělných oborů. 3. SNTL: Nakladatelství technické literatury, n. p. Spálená 51, 113 02 Praha 1, 1982, 192. ISBN 04 -204 -82, s. 56 – 64. 16

SEZNAM ZDROJŮ PRO POUŽITÉ OBRÁZKY: • Fotografie obsažené v této prezentaci jsou mé vlastní tvorby. 17
