Název SŠ: Autor: Název prezentace (DUMu): Název sady: Číslo projektu: Datum vzniku: SŠ-COPT Uherský Brod Bc. Martin Bártek 1. Měření a orýsování materiálů Tematické a souborné práce do odborného výcviku (pro 1. ročníky puškařských oborů) CZ. 1. 07. /1. 5. 00/34. 0727 27. 7. 2012 Uvedení autoři, není-li uvedeno jinak, jsou autory tohoto výukového materiálu a všech jeho částí. Tento projekt je spolufinancován ESF a státním rozpočtem ČR.

Anotace • Záměrem této sady výukových materiálů s názvem Tematické a souborné práce do odborného výcviku (pro 1. ročníky puškařských oborů) je ukázat žákům, kteří se v této oblasti vzdělávají, jak prakticky postupovat při měření a orýsování materiálů. • Jednotlivé DUMy (prezentace) v této sadě popíší postupně tematické oblasti, které jsou probírány v předmětu odborný výcvik na naší SŠ. • Konkrétně tato prezentace je zaměřena na tematický celek měření a orýsování materiálů. 2

VŠEOBECNÁ BEZPEČNOSTNÍ PRAVIDLA PŘI PRÁCI NA PRACOVIŠTI • • • Na pracoviště přijít včas a řádně upraven Vždy používat ochranné pomůcky Při práci dodržovat kázeň a pořádek Nářadí používat pouze k účelu k němuž slouží Na konci směny vrátit všechno vypůjčené nářadí Vždy před koncem směny po sobě uklidit

UKÁZKA USTROJENOSTI NA PRACOVIŠTI

ZADÁNÍ PRÁCE: rýsování tvarů Dle výkresové dokumentace zvolte správný způsob orýsování za použití vhodného nářadí.

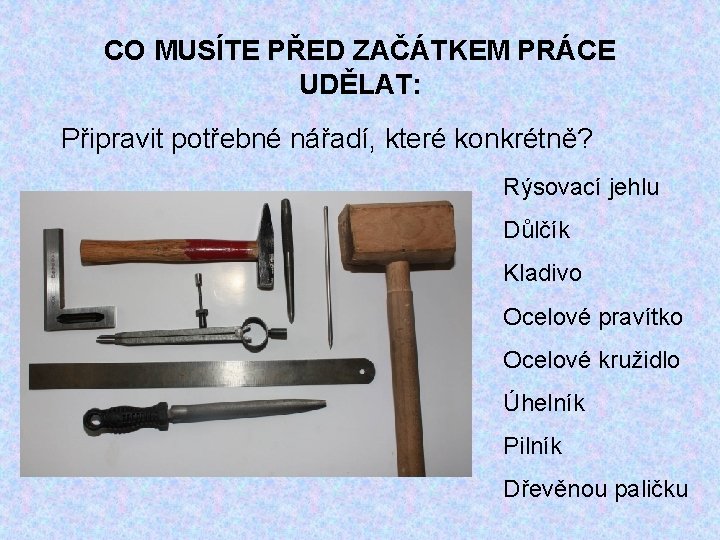

CO MUSÍTE PŘED ZAČÁTKEM PRÁCE UDĚLAT: Připravit potřebné nářadí, které konkrétně? Rýsovací jehlu Důlčík Kladivo Ocelové pravítko Ocelové kružidlo Úhelník Pilník Dřevěnou paličku

NEŽ ZAČNETE RÝSOVAT: Než začnete rýsovat bude třeba provést na materiálu několik úprav. V první řadě je třeba paličkou srovnat povrch materiálu, neboť může být pokřivený.

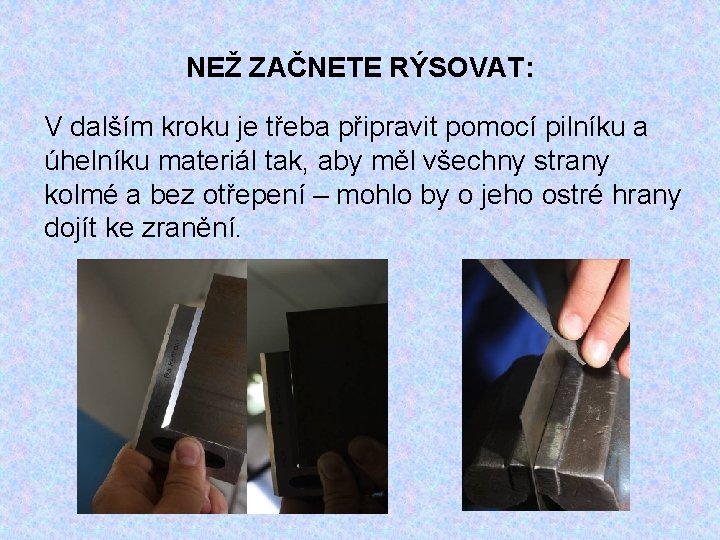

NEŽ ZAČNETE RÝSOVAT: V dalším kroku je třeba připravit pomocí pilníku a úhelníku materiál tak, aby měl všechny strany kolmé a bez otřepení – mohlo by o jeho ostré hrany dojít ke zranění.

NEŽ ZAČNETE RÝSOVAT: Aby byly rýsované části na materiálu dobře vidět, je třeba jej ještě upravit. Je několik možností – můžete povrch přetřít roztokem skalice modré, případně jemnou vrstvou běloby, nebo k tomuto účelu může posloužit i černá lihová fixa.

ZPŮSOB MĚŘENÍ: Pro správné měření rozměrů je důležité odečítat hodnotu při kolmém pohledu na měřidla.

ZPŮSOB RÝSOVÁNÍ: Veškeré vynášené čáry rýsujte jedním tahem, hrotem rýsovací jehly co nejblíže k ocelovému pravítku. Správný způsob rýsování Špatný způsob rýsování

POSTUP PŘI RÝSOVÁNÍ: Nejprve si zvolte pracovní základnu – dvě přilehlé strany plochy a odtud začněte vynášet pomocné vodorovné čáry

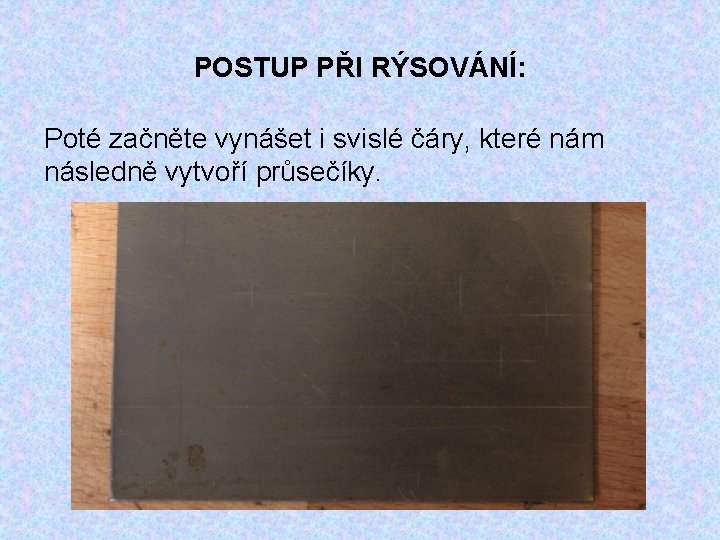

POSTUP PŘI RÝSOVÁNÍ: Poté začněte vynášet i svislé čáry, které nám následně vytvoří průsečíky.

POSTUP PŘI RÝSOVÁNÍ: Průsečíky čar tvořící jednotlivé body zvýrazněte důlčíkem.

POSTUP PŘI RÝSOVÁNÍ: Jednotlivé body následně spojte, pravidelně kontrolujte práci s výkresovou dokumentací.

POSTUP PŘI RÝSOVÁNÍ: Zbývá narýsovat kružnice, při jejich rýsování dbejte správného nastavení rozměru na kružidle.

POSTUP PŘI RÝSOVÁNÍ: Na závěr výsledný obrys zvýrazněte důlčíkem, snažte se přitom dodržovat rozestupy jednotlivých důlků. Nezapomeňte před odevzdáním hotový kus poznačit osobním číslem vyraženým raznicí.

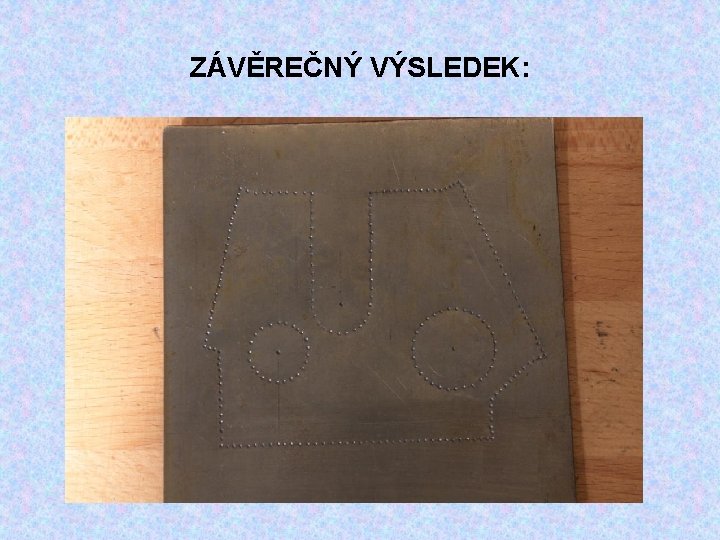

ZÁVĚREČNÝ VÝSLEDEK:

Otázky na závěr: rýsování kružnic Využijte získaných znalostí a dovedností a podle zadání popište postup orýsování včetně nářadí které při práci použijete.

ZDROJE PRO TEXTOVOU ČÁST: • OUTRATA, Jiří. Technologie ručního zpracování kovů: pro 1. ročník OU a UŠ kovodělných oborů. 3. SNTL: Nakladatelství technické literatury, n. p. Spálená 51, 113 02 Praha 1, 1982, 192. ISBN 04 -204 -82, s. 9– 22. 20

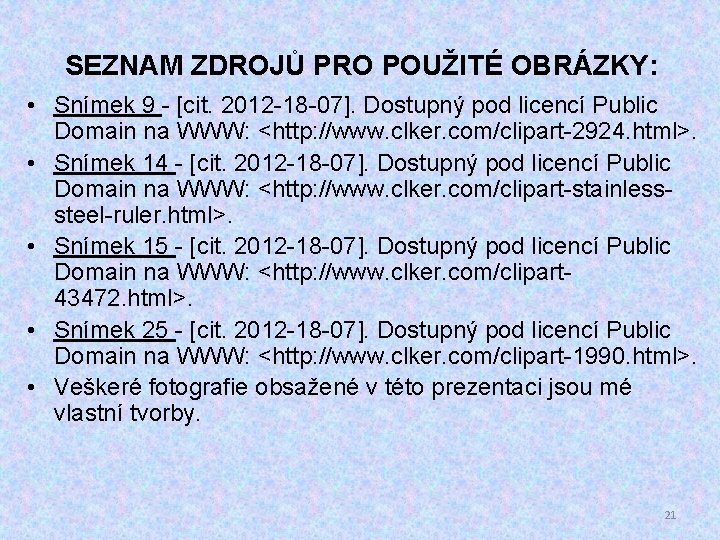

SEZNAM ZDROJŮ PRO POUŽITÉ OBRÁZKY: • Snímek 9 - [cit. 2012 -18 -07]. Dostupný pod licencí Public Domain na WWW: <http: //www. clker. com/clipart-2924. html>. • Snímek 14 - [cit. 2012 -18 -07]. Dostupný pod licencí Public Domain na WWW: <http: //www. clker. com/clipart-stainlesssteel-ruler. html>. • Snímek 15 - [cit. 2012 -18 -07]. Dostupný pod licencí Public Domain na WWW: <http: //www. clker. com/clipart 43472. html>. • Snímek 25 - [cit. 2012 -18 -07]. Dostupný pod licencí Public Domain na WWW: <http: //www. clker. com/clipart-1990. html>. • Veškeré fotografie obsažené v této prezentaci jsou mé vlastní tvorby. 21
