Název SŠ: Autor: Název prezentace (DUMu): Název sady: Číslo projektu: Datum vzniku: SŠ-COPT Uherský Brod Bc. Martin Bártek 16. Opravy vad dřeva Tematické a souborné práce do odborného výcviku (pro 1. ročníky puškařských oborů) CZ. 1. 07. /1. 5. 00/34. 0727 22. 3. 2013 Uvedení autoři, není-li uvedeno jinak, jsou autory tohoto výukového materiálu a všech jeho částí. Tento projekt je spolufinancován ESF a státním rozpočtem ČR.
Anotace • Záměrem této sady výukových materiálů s názvem Tematické a souborné práce do odborného výcviku (pro 1. ročníky puškařských oborů) je ukázat žákům, kteří se v této oblasti vzdělávají, jak prakticky postupovat opravách vad dřeva. • Jednotlivé DUMy (prezentace) v této sadě popíší postupně tematické oblasti, které jsou probírány v předmětu Odborný výcvik na naší SŠ. • Konkrétně tato prezentace je zaměřena na tématický celek opravy vad dřeva. 2
ÚVOD DO PROBLEMATIKY V puškařské praxi se často setkáváme s problémem závady na pažbě zbraně. Tyto závady se mohou dělit do kategorií podle: -Přirozené vady -Vady vzniklé během výroby -Vady vzniklé užívání zbraně Je několik možností, jak v těchto případech postupovat a závadu odstranit. V této prezentaci popíši některé z nich.

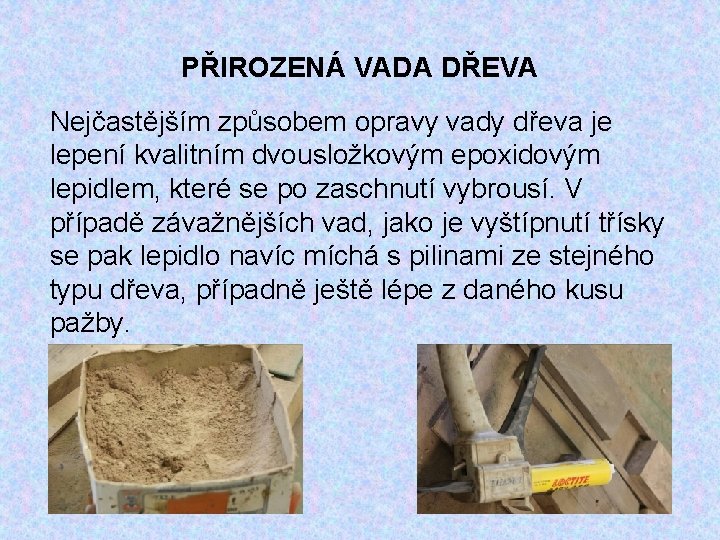

PŘIROZENÁ VADA DŘEVA Nejčastějším způsobem opravy vady dřeva je lepení kvalitním dvousložkovým epoxidovým lepidlem, které se po zaschnutí vybrousí. V případě závažnějších vad, jako je vyštípnutí třísky se pak lepidlo navíc míchá s pilinami ze stejného typu dřeva, případně ještě lépe z daného kusu pažby.
OPRAVA SUKŮ: Pokud se jedná o přirozenou vadu - drobné suky obsahující praskliny, je třeba tyto praskliny pročistit od nečistot a následně do nich vetřít směs epoxidového lepidla a jemných třísek.

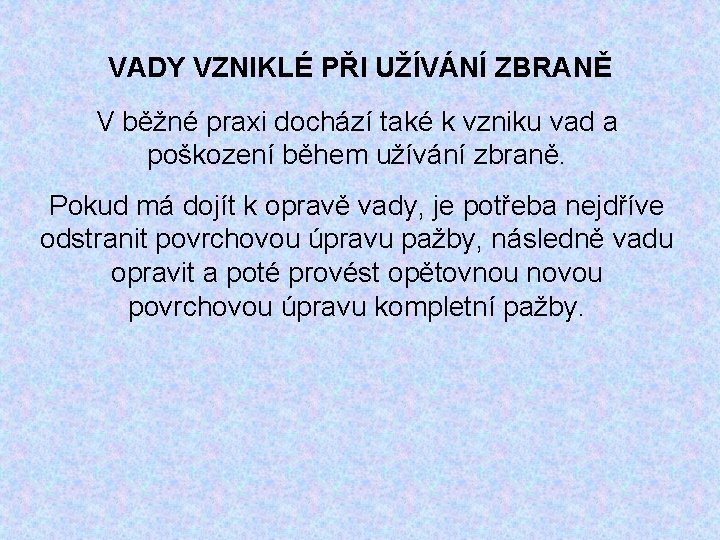

VADY VZNIKLÉ PŘI UŽÍVÁNÍ ZBRANĚ V běžné praxi dochází také k vzniku vad a poškození během užívání zbraně. Pokud má dojít k opravě vady, je potřeba nejdříve odstranit povrchovou úpravu pažby, následně vadu opravit a poté provést opětovnou novou povrchovou úpravu kompletní pažby.

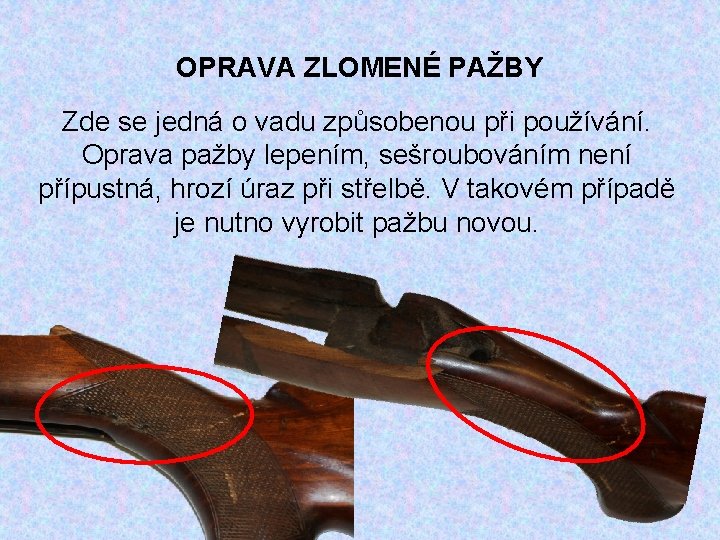

OPRAVA ZLOMENÉ PAŽBY Zde se jedná o vadu způsobenou při používání. Oprava pažby lepením, sešroubováním není přípustná, hrozí úraz při střelbě. V takovém případě je nutno vyrobit pažbu novou.

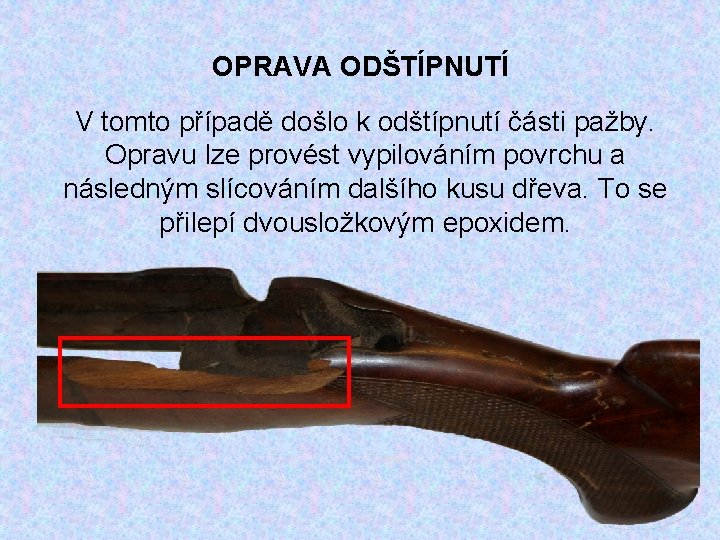

OPRAVA ODŠTÍPNUTÍ V tomto případě došlo k odštípnutí části pažby. Opravu lze provést vypilováním povrchu a následným slícováním dalšího kusu dřeva. To se přilepí dvousložkovým epoxidem.
CO MUSÍTE PŘED ZAČÁTKEM PRÁCE UDĚLAT: Pokud se jedná pouze o prasknutí pažby v místě uložení spouště, k opravě postačí slepení dvousložkovým epoxidem.
POVRCHOVÉ PRASKNUTÍ Jestliže dojde pouze k povrchovému naprasknutí pažby, oprava může být provedena slepením praskliny za použití dvousložkového epoxidu smíchaného s jemnými pilinami. Po zaschnutí nutno vybrousit.
PRASKNUTÍ V MÍSTĚ SUKU Poněvadž zde prasknutí pažby vychází z místa suku a je na povrchu, bude zapotřebí vnitřní prasklinu přilepit epoxidem a povrchově zatmelit směsí epoxidu a jemných pilin.

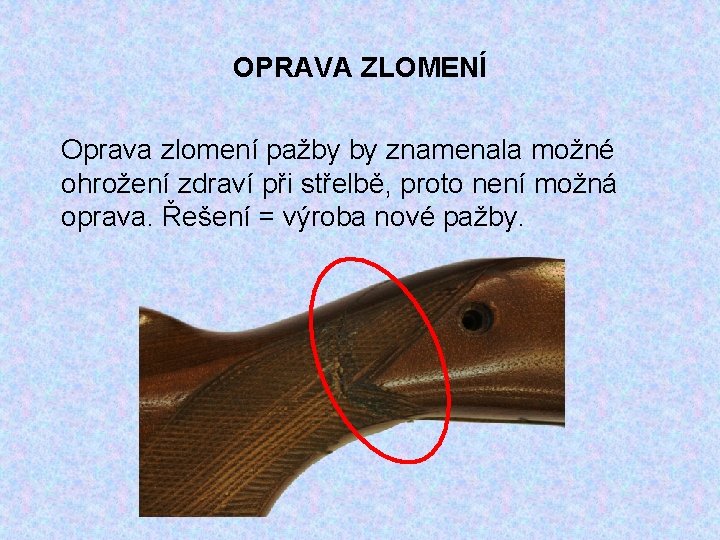

OPRAVA ZLOMENÍ Oprava zlomení pažby by znamenala možné ohrožení zdraví při střelbě, proto není možná oprava. Řešení = výroba nové pažby.
POVRCHOVÉ PRASKNUTÍ U povrchového prasknutí záleží při opravě na kvalitě povrchu. Proto se zde používá dvousložkový epoxid smíchaný s jemnými pilinami.
VADY ZPŮSOBENY PŘI VÝROBĚ Doposud jsme se zabývali vadami přirozenými a vadami způsobenými používáním zbraně, nyní se budeme věnovat opravám vad dřeva vzniklými při výrobě. Nejčastější vadou způsobenou při výrobě je odštípnutí kousků z povrchu pažby při zapažbování zbraně. Opravení pak spočívá v zatmelení nedostatků směsí třísek vzniklých při opracování pažby a dvousložkového epoxidového lepidla.
VADY PŘI VÝROBĚ

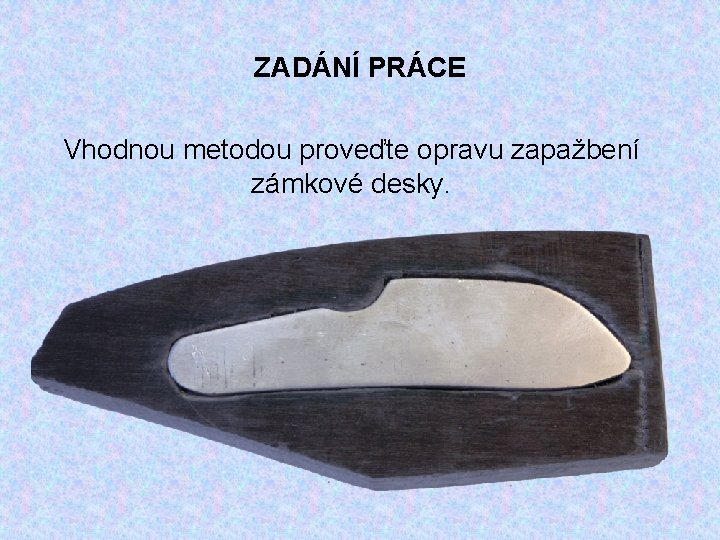

ZADÁNÍ PRÁCE Vhodnou metodou proveďte opravu zapažbení zámkové desky.
VŠEOBECNÁ BEZPEČNOSTNÍ PRAVIDLA PŘI PRÁCI NA PRACOVIŠTI • • • Na pracoviště přijít včas a řádně upraven Vždy používat ochranné pomůcky Při práci dodržovat kázeň a pořádek Nářadí používat pouze k účelu k němuž slouží Na konci směny vrátit všechno vypůjčené nářadí Vždy před koncem směny po sobě uklidit
UKÁZKA USTROJENOSTI NA PRACOVIŠTI
CO MUSÍTE PŘED ZAČÁTKEM PRÁCE UDĚLAT: Pro opravu bude zapotřebí získat jemné piliny opracováním spodní části dřeva ve kterém je zapuštěna zámková deska. Smícháním s epoxidem pak získáte vhodný prostředek k opravám který bude mít stejnou barvu jako opravovaná část dřeva.
OPRAVA KAZŮ Smíchanou hmotu nanášejte na očištěný povrch materiálu a současně zatmelte i hlubší díry větší vrstvou, která při schnutí zaplní i hlubší díry.
POVRCHOVÁ OPRAVA Po řádném schnutí je zapotřebí opracovat opravený povrch. K tomu účelu použijte smirkový papír.
HOTOVÁ OPRAVA

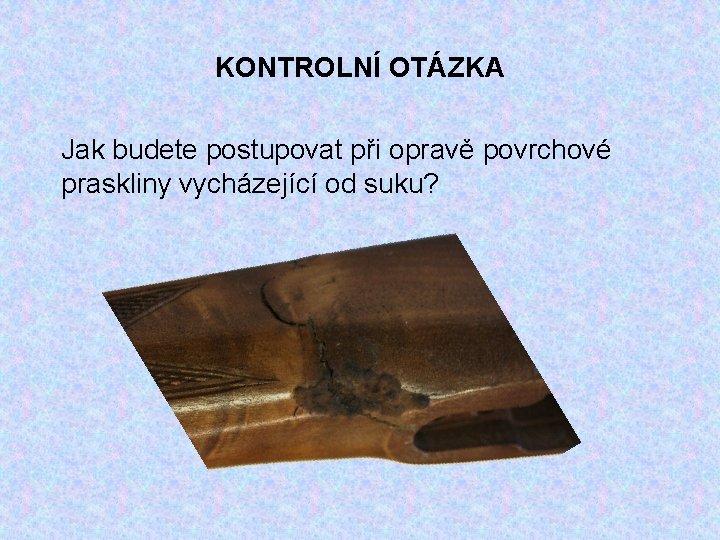

KONTROLNÍ OTÁZKA Jak budete postupovat při opravě povrchové praskliny vycházející od suku?
Zdroje pro textovou část • Podklady čerpány z technologických postupů výrobního úseku pažbárny České Zbrojovky a. s. Uherský Brod • CORBETT, S. Práce se dřevem. Dotisk 1. vyd. Rebo Production: Čestlice, 2004. ISBN 80 -7234 -212 -6. 24
Seznam zdrojů pro použité obrázky • Veškeré obrázky a fotografie obsažené v této prezentaci jsou mé vlastní tvorby. 25
