Název SŠ: Autor: Název prezentace (DUMu): Název sady: Číslo projektu: Datum vzniku: SŠ-COPT Uherský Brod David Kranz 9. Výroba ryteckého kladívka Rytecké techniky pro zdobení zbraní (pro 1. - 4. ročník uměleckých oborů) CZ. 1. 07. /1. 5. 00/34. 0727 30. 9. 2012 Uvedení autoři, není-li uvedeno jinak, jsou autory tohoto výukového materiálu a všech jeho částí. Tento projekt je spolufinancován ESF a státním rozpočtem ČR.

Anotace Záměrem této sady výukových materiálů s názvem Rytecké techniky pro zdobení zbraní (pro 1. - 4. ročník uměleckých oborů) je ukázat žákům, kteří se v této oblasti vzdělávají, jak prakticky postupovat při práci na pracovišti pro rytce. Jednotlivé DUMy (prezentace) v této sadě popíší postupně tematické oblasti, které jsou probírány v běžné dílenské výuce na naší SŠ. Konkrétně tato prezentace je zaměřena na výrobu ryteckého kladívka, technologického postupu při jeho výrobě a dodržování bezpečnostních předpisů. 2

Rytecké kladívko je jedním se základních pracovních nástrojů rytce. Může mít různé tvary a velikosti, podle toho k jakému ryteckému stylu chceme kladívko použít. Pro vytváření plošné rytiny použijeme kladívko lehčí, protože rytina je jemná. Naopak u plastického rytí, nebo u vybírání materiálu do velkých hloubek použijeme kladívko, které je těžší. 3

Jedna z možností jak by mělo rytecké kladívko vypadat. Jedná se o těžší kladívko k tvoření hlubších plastik, pro vyšší gramáž pracovní části kladívka. 4

Odlitek pracovní části kladívka, s nálitkem a předlitým otvorem pro rukojeť. 5

Začneme tím, že si nálitek odřežeme. Kladívko upínáme do svěráku, tak abychom tělo neomačkali. 6

Pilníkem opracujeme zadní pracovní část kladívka, která se používá hlavně při technologii, inkrustace, vsazování kovů do materiálu. 7

Kouli vyleštíme smirkovým plátnem, tak aby byla hladká a lesklá. 8

Opracování hlavní pracovní plochy kladívka musí být provedeno v rovině. Opět opracujeme plochu do hladka. 9

Smirkovým plátnem opracujeme celé tělo kladívka. 10

K výrobě rukojeti je nejlépe použít dřevo lepené, pro svou pevnost, protože hotová rukojeť bývá dlouhá a malého průměru. U přírodních dřev dochází často k jejímu zlomení. Připravíme si hrubý tvar rukojeti. 11

Nyní dřevo podélně rozřízneme. 12

Vzniknou nám polotovary na dva kusy rukojetí. 13

Obkreslíme si tvar rukojeti. Ten přizpůsobujeme podle velikosti ruky, aby uchopení kladívka bylo co nejpohodlnější. 14

Pilkou obřežeme všechny přebývající části dřeva. Dřevo upínáme tak abychom ho zbytečně neomačkali. 15

Nyní hrubou rašplí opracováváme dřevo, tak abychom se co nejblíže dostali tvarově k výsledné podobě rukojeti. 16

Jemnějšími pilníky a smirkovým plátnem doděláme tvar rukojeti na hotovo. Rukojeť vyleštíme jemným smirkem. 17

Hotový povrch lehce navlhčíme vodou počkáme až dřevo uschne a objeví se všechny neodstraněné třísky a opět přeleštíme rukojeť jemným smirkem. Tuto operaci opakujeme, alespoň 4 x. 18

Nyní začneme s lícováním pracovní části kladívka na rukojeť. Opět pracujeme rašplemi a smirkovými plátny. 19

Neustále pracovní část kladívka přiměřujeme k rukojeti, aby lícování bylo co nejpřesnější a kladívko dobře drželo na rukojeti. Nakonec pracovní část na rukojeť nasadíme. 20

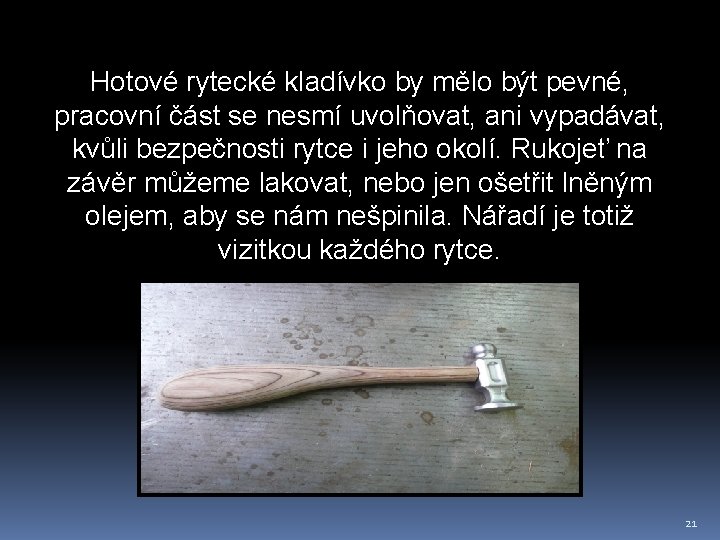

Hotové rytecké kladívko by mělo být pevné, pracovní část se nesmí uvolňovat, ani vypadávat, kvůli bezpečnosti rytce i jeho okolí. Rukojeť na závěr můžeme lakovat, nebo jen ošetřit lněným olejem, aby se nám nešpinila. Nářadí je totiž vizitkou každého rytce. 21

Rekapitulace poznatků vyplývající z daného tématu - K čemu se používá zadní část pracovní části kladívka, koule? - Jaké dřevo je nejlepší použít při výrobě rukojeti kladívka a proč? - Vysvětli jakou povrchovou ochranu rukojeti používáme a proč? 22

Zdroje pro textovou část Rytecká technologie. Uherský Brod, 1999. Interní materiály. 23

Seznam zdrojů pro použité obrázky Veškeré fotografie použité v této prezentaci jsou mé vlastní tvorby. 24
