VEDENÍ VVN PARAMETRY VEDENÍ, ŘEŠENÍ POMOCÍ ČLÁNKU T, NÁHRADNÍ SCHÉMA ING. ZUZANA KERNDLOVÁ BRNO 2013

PARAMETRY VEDENÍ Činný odpor Odpor určíme i z norem Rk ( Ω km-1 ) Indukční reaktance , kde je indukčnost vedení Kapacita Svod Při nízkém napětí je 24 kΩ Do 20 k. V je 80 Ω/V Nad 20 k. V je 1, 6 MΩ INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ 4/11

NÁHRADNÍ SCHÉMA VVN Vedení VVN se vyjadřuje jako čtyřpól, kde R – činný odpor (rezistance) XL – indukčnost (reaktance) BC - kapacita (susceptance) G - svod Obr. 1 náhradní schéma vvn INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ 5/11

ŘEŠENÍ POMOCÍ NÁHRADNÍCH ČLÁNKŮ Π - pí T - té Γ - gama Obr. 2 náhradní článek pro vedení vvn Vycházíme z obecného řešení přenosu dvojbranu U 1 = AU 2 + BI 2 I 1 = CU 2 + DI 2 INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ 6/11

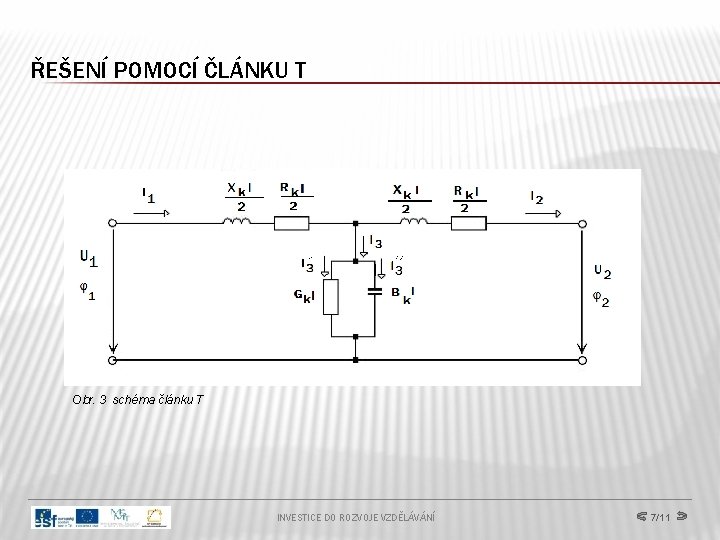

ŘEŠENÍ POMOCÍ ČLÁNKU T Obr. 3 schéma článku T INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ 7/11

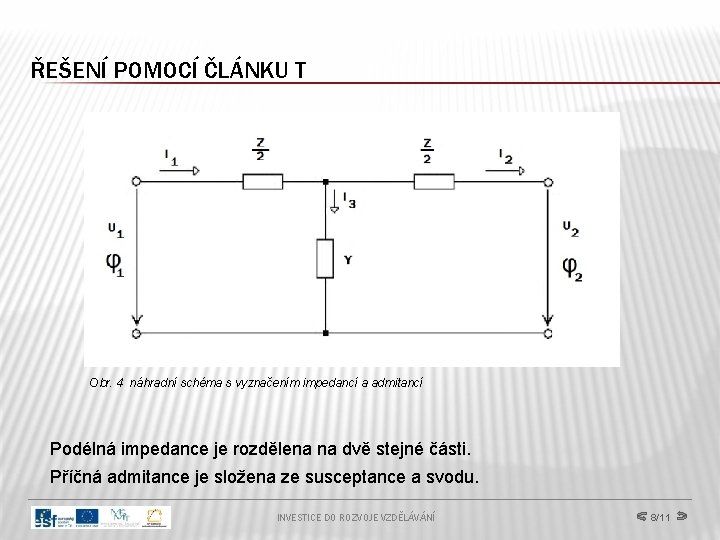

ŘEŠENÍ POMOCÍ ČLÁNKU T Obr. 4 náhradní schéma s vyznačením impedancí a admitancí Podélná impedance je rozdělena na dvě stejné části. Příčná admitance je složena ze susceptance a svodu. INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ 8/11

VEKTOROVÝ DIAGRAM ČLÁNKU T Obr. 5 vektorový diagram článku T Postup stejný jako u článku π. Napětí U 21 na příčné admitanci je vektorovým součtem výst. napětí a úbytků napětí na polovině impedance. Vstupní napětí potom vektorovým součtem U 21 a úbytků napětí na druhé polovině impedance. INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ 9/11

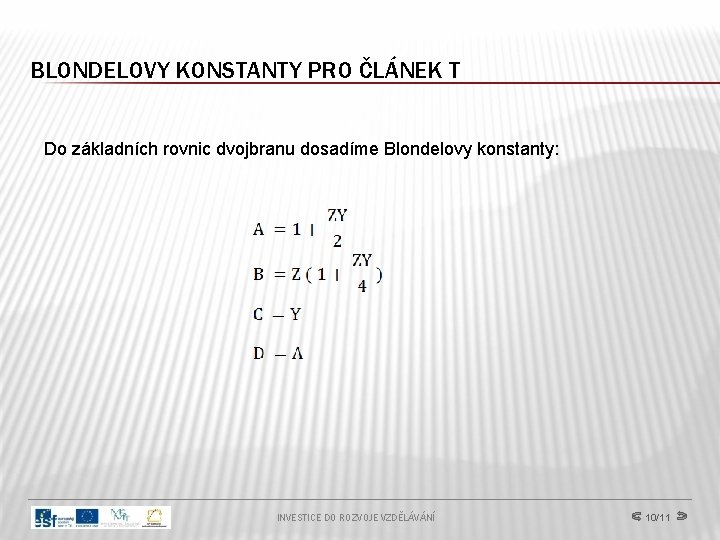

BLONDELOVY KONSTANTY PRO ČLÁNEK T Do základních rovnic dvojbranu dosadíme Blondelovy konstanty: INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ 10/11
