NÁZEV PROJEKTU: INVESTICE DO VZDĚLÁNÍ NESOU NEJVYŠŠÍ ÚROK ČÍSLO PROJEKTU: CZ. 1. 07/1. 5. 00/34. 0521 AUTOR: TEMATICKÁ SADA: ŠKOLY ING. ZUZANA KERNDLOVÁ ELEKTROENERGETIKA PRO ŽÁKY 4. ROČNÍKŮ STŘE TÉMA: ZKRATY, VLIVY A DŮSLEDKY ZKRATŮ ČÍSLO MATERIÁLU: VY_52_INOVACE_03_03_KEZU
Název projektu: Číslo a název šablony: Téma sady: Téma: Číslo materiálu: Druh učebního materiálu: Předmět: Ročník: Třída: Autor: Datum vytvoření: Datum ověření: Ověřil: Anotace: Klíčová slova: Investice do vzdělání nesou nejvyšší úrok CZ. 1. 07/1. 5. 00/34. 0521 V/2 - Inovace a zkvalitnění směřující k rozvoji odborných kompetencí žáků středních škol Elektroenergetika pro žáky 3. ročníků střední školy Zkraty, vlivy a důsledky zkratů VY_52_INOVACE_03_03_KEZU Prezentace Elektroenergetika 4 Z 4 K Ing. Zuzana Kerndlová 29. 8. 2013 1. 10. 2013 Autor Materiál je určen pro studenty 4. ročníku SPŠEIT. Jedná se o výkladovou prezentaci k problematice zkratů v elektrizační soustavě. Studenti se seznámí se vznikem a druhy zkratů a jejich důsledky. Zkrat, jedno, dvou a třífázový zkrat, zemní spojení , dokonalý a nedokonalý zkrat Investice do vzdělání nesou
ZKRATY, VLIVY A DŮSLEDKY ZKRATŮ ING. ZUZANA KERNDLOVÁ BRNO 2013
ZKRAT Zkrat je chybné vodivé spojení mezi jednotlivými fázemi elektrizační soustavy nebo mezi některou fází a zemí v soustavě účinně uzemněné. Zkrat dokonalý – spojení fází nebo fáze a země, při kterém je impedance v místě spojení zanedbatelná. Zkrat nedokonalý – impedance zkratového spojení je značná a ovlivňuje velikost zkratového proudu. Obr. 1 Podpěrky a pásové vedení v kobce rozvodny 6 k. V po obloukovém zkratu (Zdroj: Zkraty v elektrických rozvodech , Ing. Josef Pauza, Praha 1970, SNTL) INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ 4/11
TROJFÁZOVÉ ZKRATY Při spojení všech tří fází v jednom místě Při spojení všech tří fází navzájem a jejich současném spojení se zemí INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ 5/11

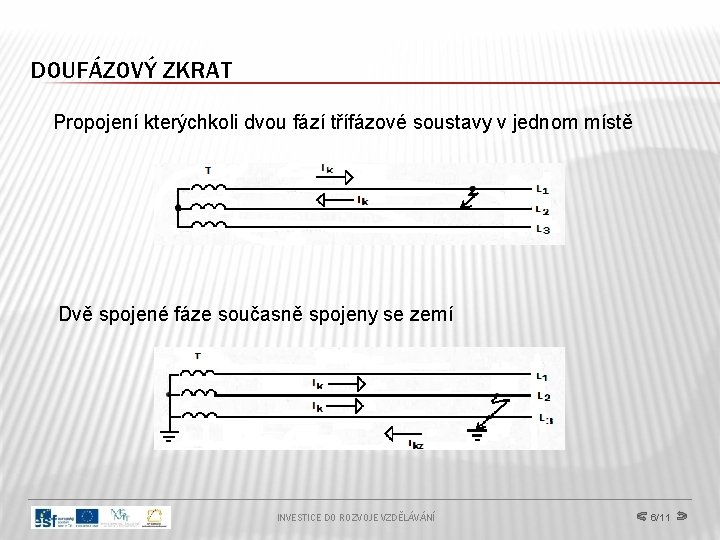

DOUFÁZOVÝ ZKRAT Propojení kterýchkoli dvou fází třífázové soustavy v jednom místě Dvě spojené fáze současně spojeny se zemí INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ 6/11
JEDNOFÁZOVÝ ZKRAT Nastane v soustavě s uzemněným nulovým bodem popř. vyvedeným středním vodičem při spojení jedné z fází se zemí nebo středním vodičem. INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ 7/11

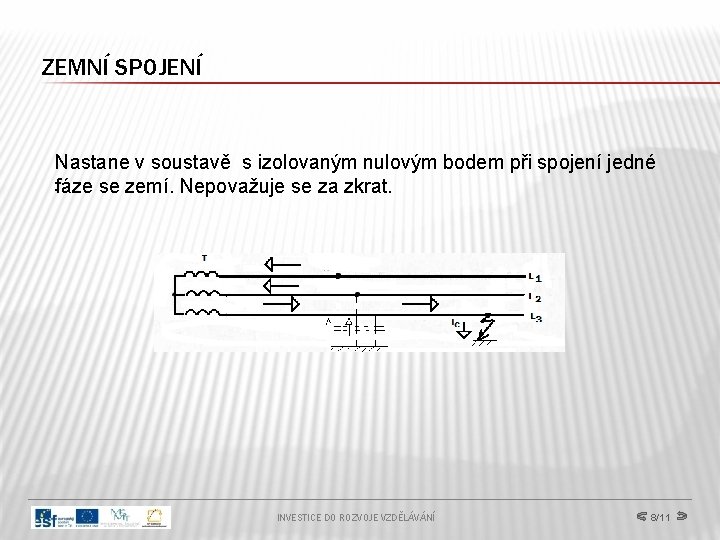

ZEMNÍ SPOJENÍ Nastane v soustavě s izolovaným nulovým bodem při spojení jedné. fáze se zemí. Nepovažuje se za zkrat. INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ 8/11
SIMULTÁNNÍ ZKRAT Je to zemní spojení, vzniklé spojením dvou různých fází trojfázové soustavy se zemí na dvou různých místech. INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ 9/11
ÚČINKY ZKRATŮ Účinky zkratových proudů jsou Dynamické – vznikají elektromagnetickým působením proudů v sousedních vodičích a jsou jim přímo úměrné. Namáhají vodiče na ohyb, působí na podpěrky a průchodky, u venkovního vedení způsobují výkyvy vodičů. Tepelné – vzniká náhle nadměrné teplo, které vzhledem ke krátkému času nemůže být odvedeno. Oteplení způsobuje stárnutí izolace, vytavení nedokonalých spojů, spálení vinutí, …. Obloukový zkrat – vytváří se skoro vždy, je zvlášť nebezpečný obsluze. Přepětí Indukovaná napětí Pokles napětí ve zkratovém obvodu INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ 10/11
DĚKUJI ZA POZORNOST Ing. Zuzana Kerndlová zuzana. kerndlova@sspbrno. cz
