Název školy: Základní škola Městec Králové Autor: Mgr. Jiří Macháček Název: VY_32_INOVACE_35_F 9 Číslo projektu: CZ. 1. 07/1. 4. 00/21. 2313 Téma: Jaderná elektrárna Anotace: Prezentace – jaderná elektrárna – výklad učiva, zápis do sešitů, procvičení a zopakování učiva Datum: 29. 2. 2012
Jaderná elektrárna
Jaderné elektrárny ve světě a v Evropě Odkaz 1 JE ve světě Odkaz 2 JE v Evropě

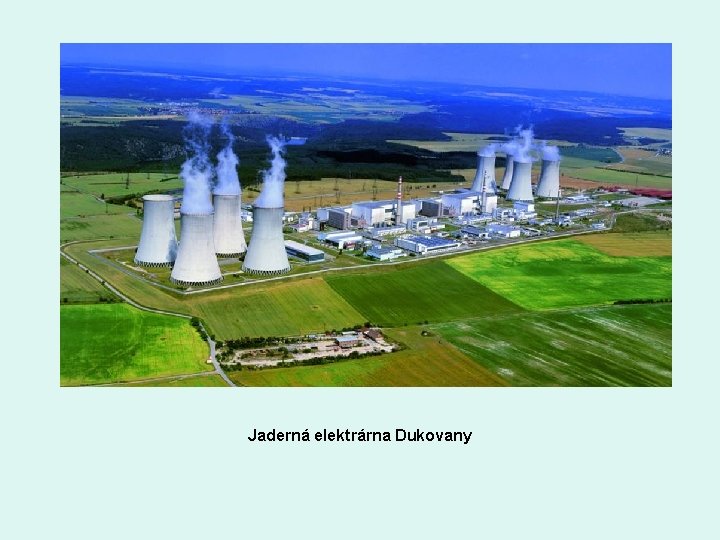

Jaderná elektrárna Dukovany
Jaderná elektrárna Temelín
Enrico Fermi (1901 – 1954) – italský fyzik - první jaderný reaktor – r. 1942 - prvek fermium - Nobelova cena – r. 1938
Schéma jaderné elektrárny Animace
Reaktor Vysokotlaká ocelová nádoba, ve které probíhá řízená řetězová reakce - palivové tyče – oxid uraničitý UO 2 regulační tyče – pohlcují neutrony – bór chladící kapalina – voda + kyselina boritá moderátor – zpomaluje neutrony - voda
Reaktor v elektrárně Temelín - výška - 10, 9 m - průměr - 4, 5 m - síla stěny - 200 mm - ocelová výstelka - 7 mm - hmotnost - 800 t - 163 palivových kazet - 312 proutků v kazetě - 61 regulačních tyčí - hmotnost paliva - 92 t - obohacení paliva – až 3, 8% U 235 Tablety UO 2
Parogenerátor Vysokotlaká nádoba, ve které se přeměňuje voda na páru - 4 na jeden blok (reaktor) délka 14, 8 m průměr 4, 1 m hmotnost 416 t tlak páry 6, 3 MPa množství páry 1470 t/h
Turbína Soustava lopatkových kol, která se roztočí působením páry na lopatky - výkon - 1000 MW - otáčky - 3000 ot. /min - průtok páry – 5 263 t/h
Generátor Vyrobí se v něm střídavý elektrický proud (alternátor) - napětí - 24 000 V proud - 26 726 A frekvence - 50 Hz hmotnost - 564 t
Kondenzátor (chladič) Zchlazení přebytečné páry a její přeměna na vodu. - počet trubek - 31 900 délka - 12 m plocha 23 200 m 2 materiál – titan teplota vody – 34 0 C množství – 36 500 m 3/h hmotnost – 540 t

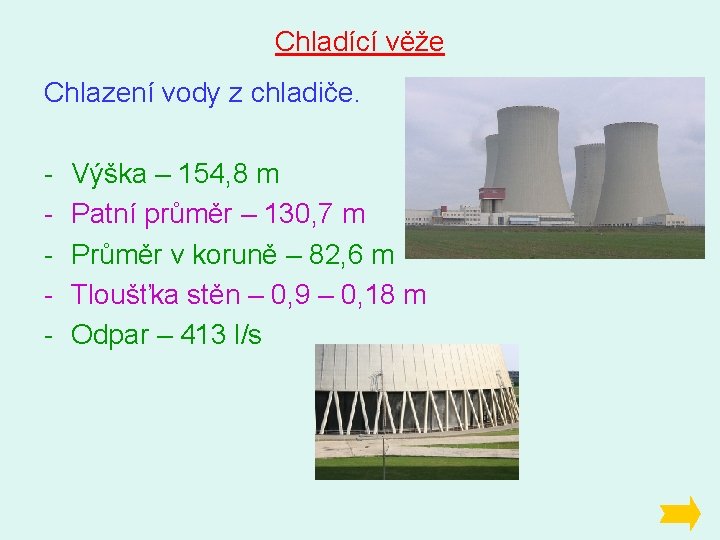

Chladící věže Chlazení vody z chladiče. - Výška – 154, 8 m Patní průměr – 130, 7 m Průměr v koruně – 82, 6 m Tloušťka stěn – 0, 9 – 0, 18 m Odpar – 413 l/s
Kontejnment Železobetonový kryt reaktoru a parogenerátorů. - zabraňuje úniku záření - chrání reaktor před vnějšími vlivy (pád letadla, meteoritu, zemětřesení, tlaková vlna, . . . ) - výška – 56 m průměr – 45 m tloušťka stěn – 1, 2 m tloušťka kopule – 1, 1 m ocelová výstelka - 8 mm odolá tlaku 490 k. Pa
Velín
Ochranné bariéry proti úniku záření 1. pevná keramická struktura samotného paliva 2. pokrytí palivových proutků 3. tlaková hranice primárního okruhu 4. železobetonová šachta reaktoru 5. ochranná obálka (kontejnment)
Obohacování uranu v přírodě – převážně izotop 238 U izotop 235 U potřebný k řetězové reakci – jen 0, 7% - jaderné elektrárny – 3 – 4% - jaderné bomby – nejméně 90% Obohacování – oddělování jader izotopu 235 U - centrifugy (UF 6) - difuze - elektromagneticky - laser
Jaderná elektrárna – zápis do sešitů 1. 2. 3. 4. 5. 6. 7. Jaderný reaktor – nádoba, ve které probíhá řízená řetězová reakce palivové tyče (oxid uraničitý UO 2) regulační tyče – pohlcují neutrony (bor) chladící kapalina – voda + kyselina boritá moderátor – zpomaluje neutrony (voda, grafit) Parogenerátor – přeměna vody na páru Turbína – roztočí se působením páry na lopatky Generátor – výroba elektrické energie Kondenzátor (chladič) – přeměna páry na vodu Chladící věže – chlazení vody z chladiče Kontejnment – betonový kryt reaktoru (únik záření, vnější vlivy – zemětřesení, pád letadla, meteoritu, . . . )
Co jsme si zapamatovali 1. Z kterých částí se skládá jaderná elektrárna? 2. Popiš reaktor. 3. Popiš parogenerátor. 4. Popiš turbínu. 5. Popiš generátor. 6. Popiš kondenzátor. 7. Popiš chladící věže. 8. Popiš kontejnment. 9. Vysvětli, co to je obohacování uranu. 10. Které jsou ochranné bariéry proti úniku radioaktivního záření?

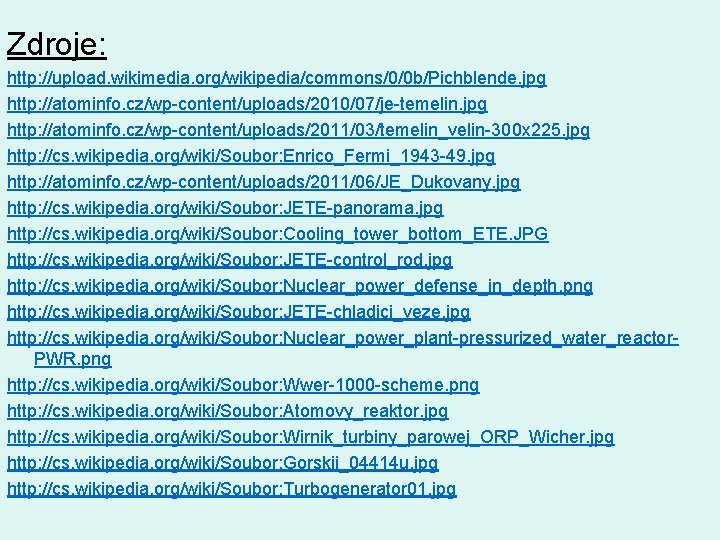

Zdroje: http: //upload. wikimedia. org/wikipedia/commons/0/0 b/Pichblende. jpg http: //atominfo. cz/wp-content/uploads/2010/07/je-temelin. jpg http: //atominfo. cz/wp-content/uploads/2011/03/temelin_velin-300 x 225. jpg http: //cs. wikipedia. org/wiki/Soubor: Enrico_Fermi_1943 -49. jpg http: //atominfo. cz/wp-content/uploads/2011/06/JE_Dukovany. jpg http: //cs. wikipedia. org/wiki/Soubor: JETE-panorama. jpg http: //cs. wikipedia. org/wiki/Soubor: Cooling_tower_bottom_ETE. JPG http: //cs. wikipedia. org/wiki/Soubor: JETE-control_rod. jpg http: //cs. wikipedia. org/wiki/Soubor: Nuclear_power_defense_in_depth. png http: //cs. wikipedia. org/wiki/Soubor: JETE-chladici_veze. jpg http: //cs. wikipedia. org/wiki/Soubor: Nuclear_power_plant-pressurized_water_reactor. PWR. png http: //cs. wikipedia. org/wiki/Soubor: Wwer-1000 -scheme. png http: //cs. wikipedia. org/wiki/Soubor: Atomovy_reaktor. jpg http: //cs. wikipedia. org/wiki/Soubor: Wirnik_turbiny_parowej_ORP_Wicher. jpg http: //cs. wikipedia. org/wiki/Soubor: Gorskii_04414 u. jpg http: //cs. wikipedia. org/wiki/Soubor: Turbogenerator 01. jpg
