Název školy: Základní škola Městec Králové Autor: Mgr. Jiří Macháček Název: VY_32_INOVACE_11_F 9 Číslo projektu: CZ. 1. 07/1. 4. 00/21. 2313 Téma: Průběh střídavého proudu Anotace: Prezentace – veličiny střídavého proudu – výklad učiva, zápis do sešitů, zopakování a procvičení učiva Datum: 26. 11. 2011
Průběh střídavého napětí a proudu
Vyjadřuje závislost střídavého napětí (proudu) na času. t. . . osa času (s) u, i. . . osa hodnot střídavého napětí (proudu) (V, A)
Veličiny střídavého napětí (proudu) Perioda střídavého napětí (proudu) T (s) Je doba jednoho kmitu (1 otočky rotoru o 3600).

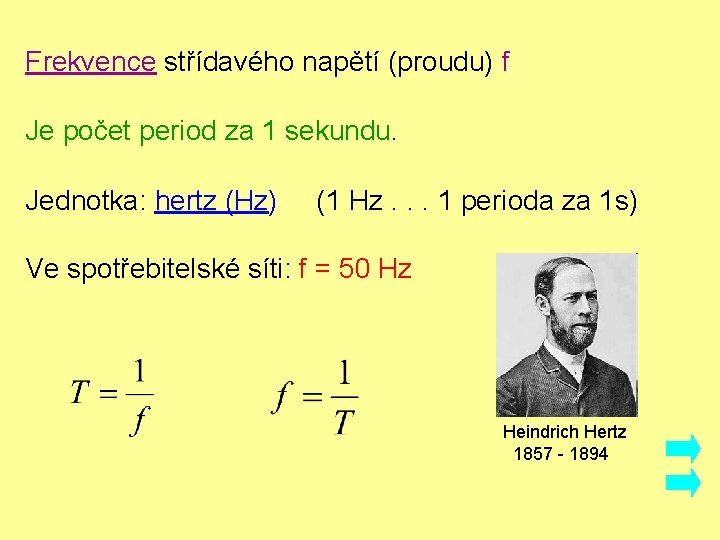

Frekvence střídavého napětí (proudu) f Je počet period za 1 sekundu. Jednotka: hertz (Hz) (1 Hz. . . 1 perioda za 1 s) Ve spotřebitelské síti: f = 50 Hz Heindrich Hertz 1857 - 1894
Amplituda - střídavého napětí Um (V) - střídavého proudu Im (A) Je nejvyšší hodnota střídavého napětí (proudu).
Efektivní hodnota - střídavého napětí U (V) - střídavého proudu I (A) Je hodnota, kterou naměřící přístroj. Ve spotřebitelské síti: U = 230 V U = 0, 7. Um I = 0, 7. Im

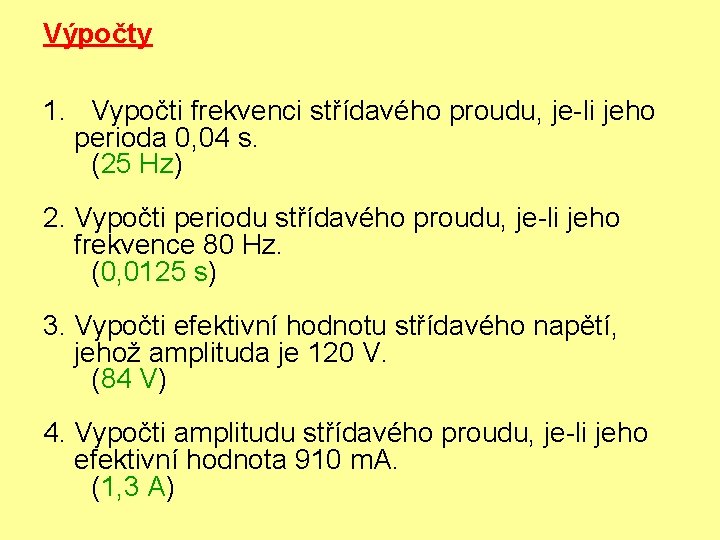

Výpočty 1. Vypočti frekvenci střídavého proudu, je-li jeho perioda 0, 04 s. (25 Hz) 2. Vypočti periodu střídavého proudu, je-li jeho frekvence 80 Hz. (0, 0125 s) 3. Vypočti efektivní hodnotu střídavého napětí, jehož amplituda je 120 V. (84 V) 4. Vypočti amplitudu střídavého proudu, je-li jeho efektivní hodnota 910 m. A. (1, 3 A)
Co jsme si zapamatovali? 1. Co vyjadřuje průběh střídavého proudu? 2. Zakresli graf znázorňující průběh střídavého proudu. Vysvětli. 3. Co to je perioda střídavého proudu? Jak se značí, v čem se měří? 4. Co to je frekvence střídavého proudu? Jak se značí, v čem se měří? 5. Jak vypočteme periodu a frekvenci? 6. Co to je amplituda střídavého proudu a napětí? Jak se značí?
7. Co to je efektivní hodnota střídavého proudu a napětí? Jak se značí? 8. Jak vypočteme efektivní hodnotu střídavého proudu a napětí? 9. Jaká frekvence a jaká efektivní hodnota střídavého napětí je ve spotřebitelské síti?
