ROPA, ZEMNÍ PLYN

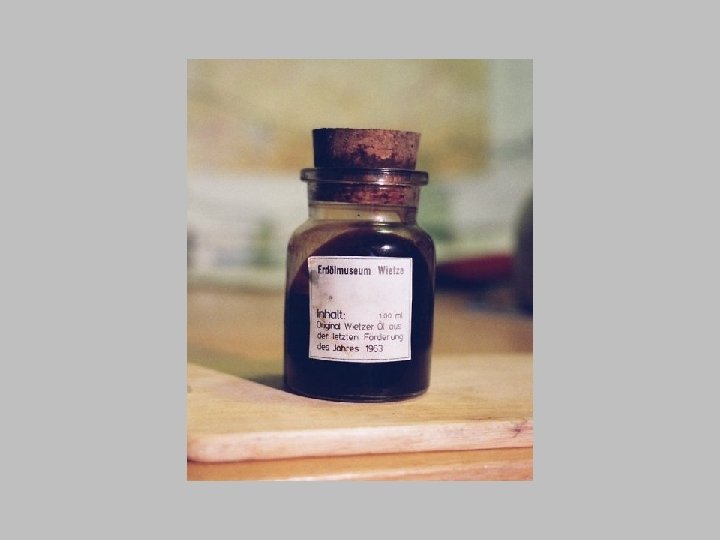

ROPA • je směs kapalných uhlovodíků • nejčastěji hnědá až černá • vzniká rozkladem živočichů a rostlin bez přístupu kyslíku • ve vodě nerozpustná • má menší hustotu než voda
• těží se z vrtů do zemského povrchu nebo mořského dna • z vrtů vytéká sama nebo se odčerpává
Hlavice těžebního vrtu Ropa, plyn a voda vytékají na povrch pod tlakem ložiska bez pomoci pumpy, vytěžené produkty odtékají potrubím směrem doprava k procesní stanici.
Čerpání ropy pomocí pumpy
Ropa se dopravuje ropovody
Přes moře ropu dopravují tankery
ZPRACOVÁNÍ ROPY • v ropných rafinériích frakční destilací • frakce = směsi uhlovodíků s blízkou teplotou varu • frakce: plynné uhlovodíky - paliva benzin – palivo do zážehových motorů petrolej – palivo pro trysková letadla plynový olej – výroba motorové nafty mazut – vakuovou destilací se z něj získává asfalt
Ropná rafinérie

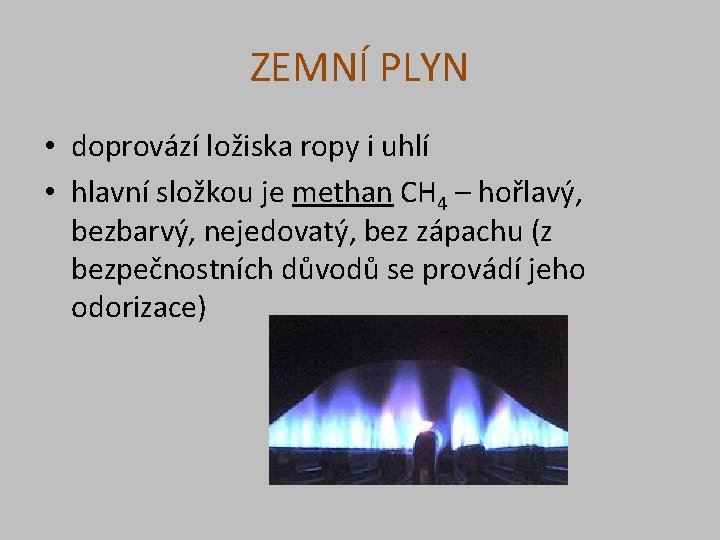

ZEMNÍ PLYN • doprovází ložiska ropy i uhlí • hlavní složkou je methan CH 4 – hořlavý, bezbarvý, nejedovatý, bez zápachu (z bezpečnostních důvodů se provádí jeho odorizace)
• ekologické palivo – při hoření zemního plynu vzniká mnohem méně dýmu a CO 2 než při spalování uhlí CH 4 + 2 O 2 → CO 2 + 2 H 2 O
• stlačený zemní plyn (CNG) – palivo pro pohon motorových vozidel
Odpověz: 1. 2. 3. 4. 5. 6. 7. Co je ropa? Jak ropa vzniká? Jak se ropa získává? Kde a jak se ropa zpracovává? Které znáš frakce ropy a k čemu se využívají? Co je hlavní složkou zemního plynu? K čemu se zemní plyn používá?
Odpovědi: 1. 2. 3. 4. 5. Ropa je směs kapalných uhlovodíků. Vzniká rozkladem živočichů a rostlin bez přístupu kyslíku. Těží se z vrtů do zemského povrchu nebo mořského dna. V ropných rafinériích frakční destilací. Plynné uhlovodíky (paliva), benzin (palivo do zážehových motorů automobilů), petrolej (palivo pro trysková letadla), plynový olej (výroba motorové nafty), mazut (vakuovou destilací se z něj získává asfalt). 6. Methan. 7. Palivo v domácnostech a palivo pro pohon motorových vozidel.
