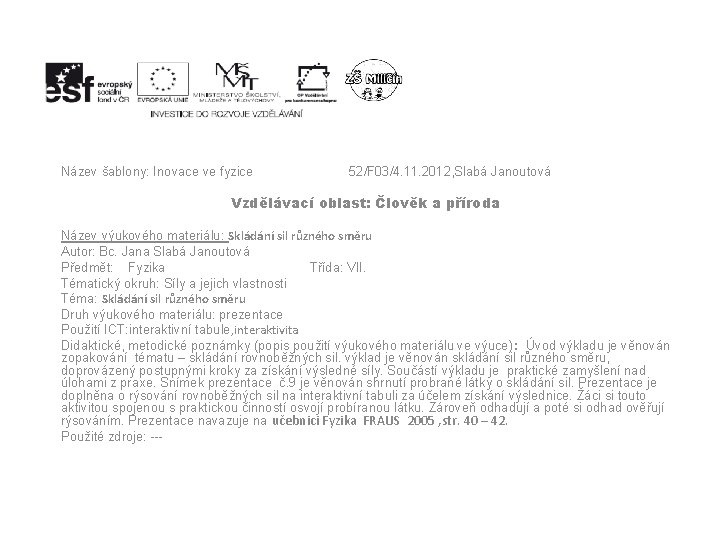

Název šablony: Inovace ve fyzice 52/F 03/4. 11. 2012, Slabá Janoutová Vzdělávací oblast: Člověk a příroda Název výukového materiálu: Skládání sil různého směru Autor: Bc. Jana Slabá Janoutová Předmět: Fyzika Třída: VII. Tématický okruh: Síly a jejich vlastnosti Téma: Skládání sil různého směru Druh výukového materiálu: prezentace Použití ICT: interaktivní tabule, interaktivita Didaktické, metodické poznámky (popis použití výukového materiálu ve výuce): Úvod výkladu je věnován zopakování tématu – skládání rovnoběžných sil. výklad je věnován skládání sil různého směru, doprovázený postupnými kroky za získání výsledné síly. Součástí výkladu je praktické zamyšlení nad úlohami z praxe. Snímek prezentace č. 9 je věnován shrnutí probrané látky o skládání sil. Prezentace je doplněna o rýsování rovnoběžných sil na interaktivní tabuli za účelem získání výslednice. Žáci si touto aktivitou spojenou s praktickou činností osvojí probíranou látku. Zároveň odhadují a poté si odhad ověřují rýsováním. Prezentace navazuje na učebnici Fyzika FRAUS 2005 , str. 40 – 42. Použité zdroje: ---
![Skládání sil různého směru Skládání sil různého směru](http://slidetodoc.com/presentation_image_h/c9b53a467e2a19d97247d0c292c76998/image-2.jpg)
Skládání sil různého směru
![Skládání rovnoběžných sil stejného směru - opakování Působí-li na těleso dvě rovnoběžné síly F Skládání rovnoběžných sil stejného směru - opakování Působí-li na těleso dvě rovnoběžné síly F](http://slidetodoc.com/presentation_image_h/c9b53a467e2a19d97247d0c292c76998/image-3.jpg)

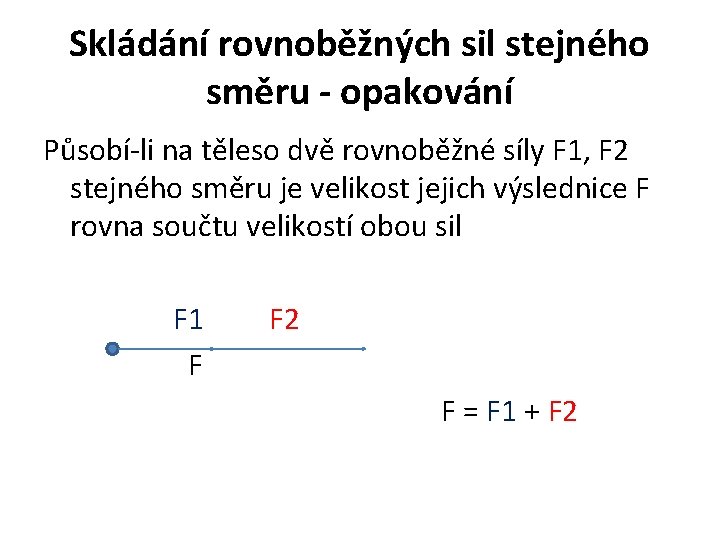

Skládání rovnoběžných sil stejného směru - opakování Působí-li na těleso dvě rovnoběžné síly F 1, F 2 stejného směru je velikost jejich výslednice F rovna součtu velikostí obou sil F 1 F F 2 F = F 1 + F 2
![Skládání rovnoběžných sil opačného směru - opakování Velikost výslednice je rovna rozdílu velikostí obou Skládání rovnoběžných sil opačného směru - opakování Velikost výslednice je rovna rozdílu velikostí obou](http://slidetodoc.com/presentation_image_h/c9b53a467e2a19d97247d0c292c76998/image-4.jpg)

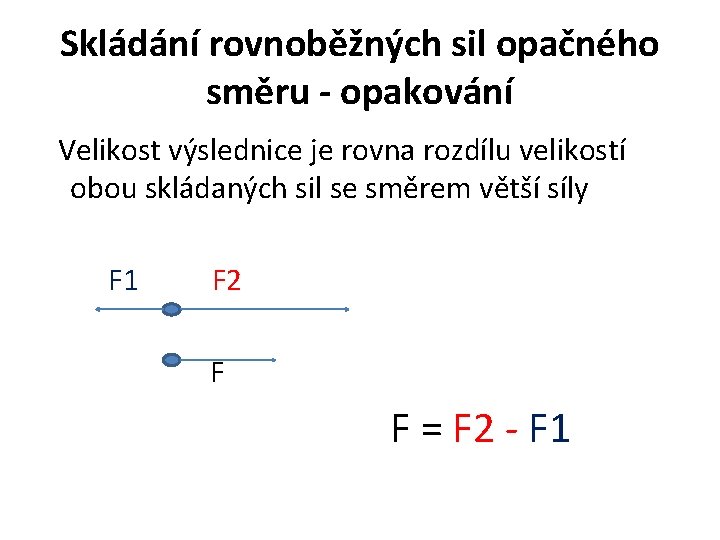

Skládání rovnoběžných sil opačného směru - opakování Velikost výslednice je rovna rozdílu velikostí obou skládaných sil se směrem větší síly F 1 F 2 F F = F 2 - F 1
![Skládání sil různého směru • při skládání dvou sil různého směru v rovině vytvoříme Skládání sil různého směru • při skládání dvou sil různého směru v rovině vytvoříme](http://slidetodoc.com/presentation_image_h/c9b53a467e2a19d97247d0c292c76998/image-5.jpg)

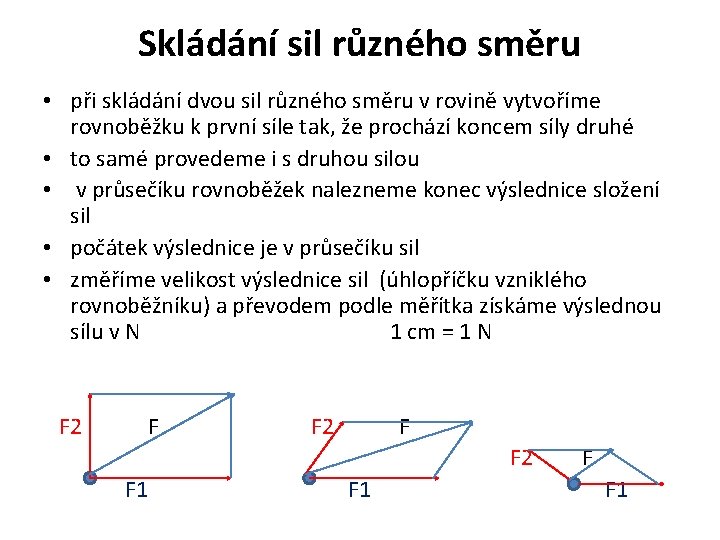

Skládání sil různého směru • při skládání dvou sil různého směru v rovině vytvoříme rovnoběžku k první síle tak, že prochází koncem síly druhé • to samé provedeme i s druhou silou • v průsečíku rovnoběžek nalezneme konec výslednice složení sil • počátek výslednice je v průsečíku sil • změříme velikost výslednice sil (úhlopříčku vzniklého rovnoběžníku) a převodem podle měřítka získáme výslednou sílu v N 1 cm = 1 N F 2 F 1 F F 1
![Postup při skládání sil různého směru pomocí rovnoběžek sil doplněním na rovnoběžník F 1´ Postup při skládání sil různého směru pomocí rovnoběžek sil doplněním na rovnoběžník F 1´](http://slidetodoc.com/presentation_image_h/c9b53a467e2a19d97247d0c292c76998/image-6.jpg)

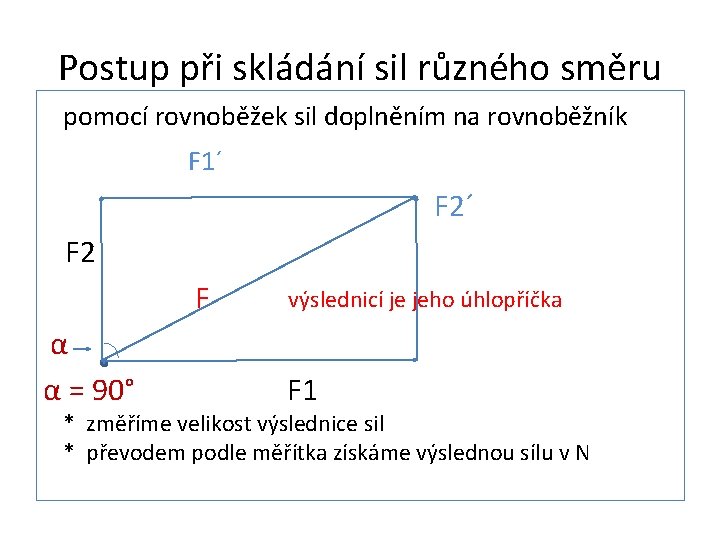

Postup při skládání sil různého směru pomocí rovnoběžek sil doplněním na rovnoběžník F 1´ F 2 F α α = 90° výslednicí je jeho úhlopříčka F 1 * změříme velikost výslednice sil * převodem podle měřítka získáme výslednou sílu v N
![Postup při skládání sil různého směru pomocí rovnoběžek sil doplněním na rovnoběžník F 1´ Postup při skládání sil různého směru pomocí rovnoběžek sil doplněním na rovnoběžník F 1´](http://slidetodoc.com/presentation_image_h/c9b53a467e2a19d97247d0c292c76998/image-7.jpg)

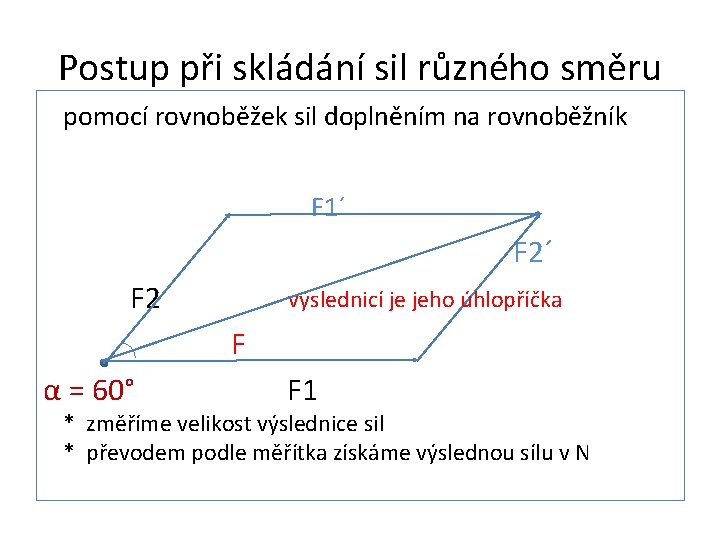

Postup při skládání sil různého směru pomocí rovnoběžek sil doplněním na rovnoběžník F 1´ F 2 výslednicí je jeho úhlopříčka F α = 60° F 1 * změříme velikost výslednice sil * převodem podle měřítka získáme výslednou sílu v N
![Postup při skládání sil různého směru pomocí rovnoběžek sil doplněním na rovnoběžník F 1´ Postup při skládání sil různého směru pomocí rovnoběžek sil doplněním na rovnoběžník F 1´](http://slidetodoc.com/presentation_image_h/c9b53a467e2a19d97247d0c292c76998/image-8.jpg)

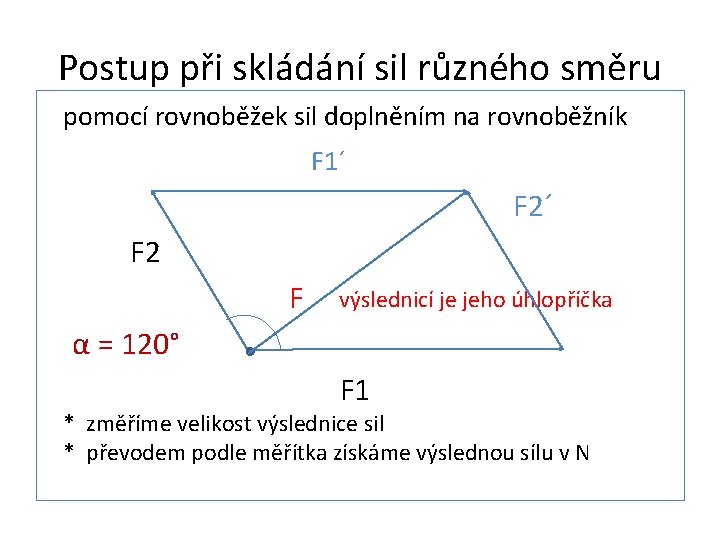

Postup při skládání sil různého směru pomocí rovnoběžek sil doplněním na rovnoběžník F 1´ F 2 F výslednicí je jeho úhlopříčka α = 120° F 1 * změříme velikost výslednice sil * převodem podle měřítka získáme výslednou sílu v N
![Skládání sil různého směru - shrnutí • při skládání dvou sil různého směru v Skládání sil různého směru - shrnutí • při skládání dvou sil různého směru v](http://slidetodoc.com/presentation_image_h/c9b53a467e2a19d97247d0c292c76998/image-9.jpg)

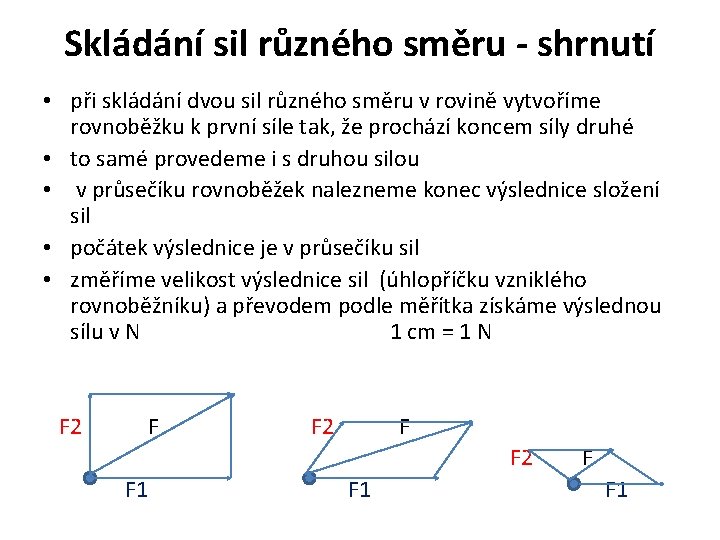

Skládání sil různého směru - shrnutí • při skládání dvou sil různého směru v rovině vytvoříme rovnoběžku k první síle tak, že prochází koncem síly druhé • to samé provedeme i s druhou silou • v průsečíku rovnoběžek nalezneme konec výslednice složení sil • počátek výslednice je v průsečíku sil • změříme velikost výslednice sil (úhlopříčku vzniklého rovnoběžníku) a převodem podle měřítka získáme výslednou sílu v N 1 cm = 1 N F 2 F 1 F F 1
![Odhad velikosti výslednic u skládání sil různého směru – na interakt. tabuli 1. Odhadni Odhad velikosti výslednic u skládání sil různého směru – na interakt. tabuli 1. Odhadni](http://slidetodoc.com/presentation_image_h/c9b53a467e2a19d97247d0c292c76998/image-10.jpg)

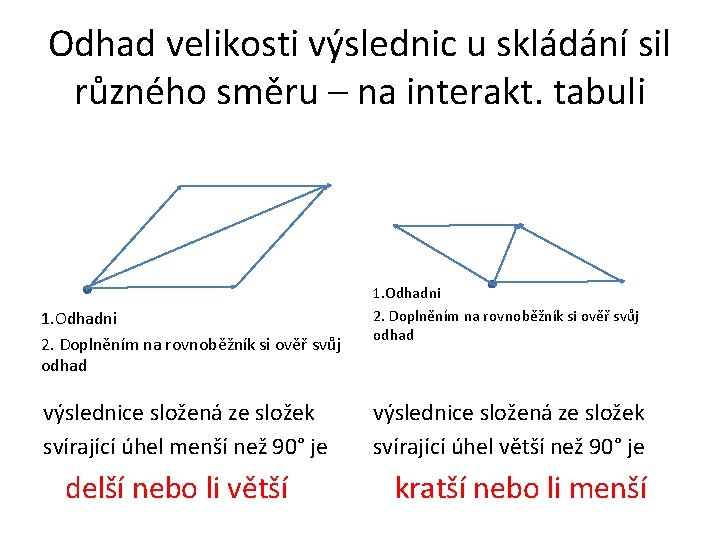

Odhad velikosti výslednic u skládání sil různého směru – na interakt. tabuli 1. Odhadni 2. Doplněním na rovnoběžník si ověř svůj odhad výslednice složená ze složek svírající úhel menší než 90° je delší nebo li větší 1. Odhadni 2. Doplněním na rovnoběžník si ověř svůj odhad výslednice složená ze složek svírající úhel větší než 90° je kratší nebo li menší
![SKLÁDÁNÍ SIL – shrnutí doplněním • Skládání rovnoběžných sil stejného směru F = F SKLÁDÁNÍ SIL – shrnutí doplněním • Skládání rovnoběžných sil stejného směru F = F](http://slidetodoc.com/presentation_image_h/c9b53a467e2a19d97247d0c292c76998/image-11.jpg)

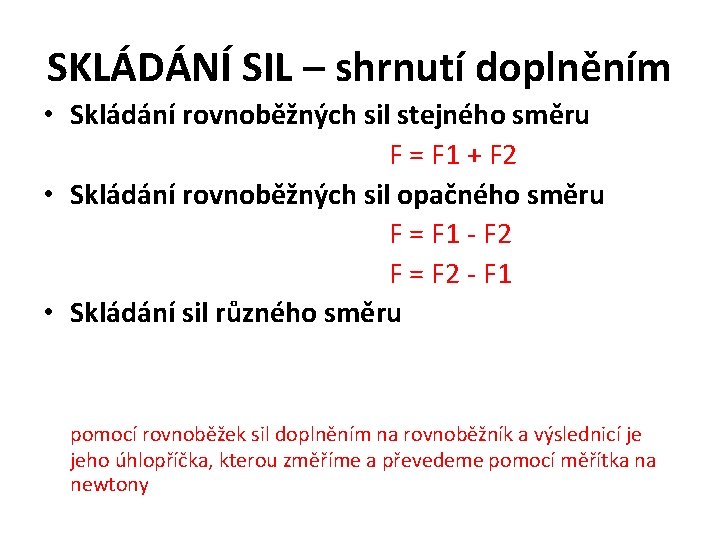

SKLÁDÁNÍ SIL – shrnutí doplněním • Skládání rovnoběžných sil stejného směru F = F 1 + F 2 • Skládání rovnoběžných sil opačného směru F = F 1 - F 2 F = F 2 - F 1 • Skládání sil různého směru pomocí rovnoběžek sil doplněním na rovnoběžník a výslednicí je jeho úhlopříčka, kterou změříme a převedeme pomocí měřítka na newtony
