NX 1 Machine Controller Noviembre 2016 OMRON OMRON
NX 1 Machine Controller Noviembre 2016 OMRON
OMRON Nuevo controlador de máquinas Sysmac para control de ejes y E/S por Bus en máquinas pequeñas y medianas
OMRON Nuevo controlador de máquinas Sysmac para Control Avanzado para máquinas compactas
OMRON
OMRON • Modelos NX 1 • Características | Beneficios • Posicionamiento
OMRON Modelos
OMRON NX 1 Rendimiento NX 7 NJ 5 NJ 3 NJ 1 NX 1 Funcionalidad
OMRON Modelos NX 1 Solución Controlador de máquinas Sysmac NX 1 P 2 -9024 DTx NX 1 P 2 -1040 DTx NX 1 P 2 -1140 DTx Modelos E/S Incorporadas 14 Entradas / 10 salidas PTP Número de Ejes 24 Entradas / 10 salidas 4 Sincronizados 0 2 4 Virtuales 0 4 4 Capacidad de programa 1. 5 MB Memoria de variables 2 MB | 32 KB (no volátil) Slots módulos expansión 1 slot 2 slots
OMRON Características | Beneficios
OMRON Escalabilidad Rendimiento NX 7 NJ 5 NJ 3 NJ 1 NX 1 Completa escalabilidad | Mismo programa para todas sus máquinas Funcionalidad
OMRON Un ÚNICO software
OMRON Tamaño compacto, potente funcionalidad Alimentación 24 V Entradas push-in Módulo opcional: Serie o Analogía Slot tarjeta SD Salidas push-in Hasta 8 unidades NXIO máximo
OMRON Entradas | Salidas Push-in • • Fácil de insertar Rapidez de cableado Sólo necesitas tus manos Protección sobrecorriente (PNP)
OMRON Slot para tarjeta SD • Reducción del tiempo de mantenimiento • Backup completo: proyecto, configuración de red y parámetros de los esclavos • Restauración de esclavos ECAT individuales
OMRON Módulos opcionales • Hasta 2 tarjetas opcionales • Serie RS 232, RS 422/485 con protocolos Hostlink y Modbus. RTU maestro • Analogía +/- 10 V ó 0 -20 m. A Dispositivo HMI Variador NB MX 2 TC E 5 CC (Program less communication) Otros TC en Modbus Otros Protocolo Host link Modbus/RTU maestro Host link Modbus/RTU Maestro Sin protocolo
OMRON Módulos opcionales Item Descripción NX 1 W-CIF 01 Módulo opcional NX 1 P - Comunicación serie RS 232 (15 m máx. ), screwless NX 1 W-CIF 11 Módulo opcional NX 1 P - Comunicación serie RS 422/485 (50 m máx. ), screwless NX 1 W-CIF 12 Módulo opcional NX 1 P - Comunicación serie RS 422/485 (aislado, 500 m máx. ), screwless NX 1 W-ADB 21 Módulo opcional NX 1 P - 2 entradas analógicas (0 -10 V 1: 4000 ó 0 -20 m. A 1: 2000), screwless NX 1 W-DAB 21 V Módulo opcional NX 1 P - 2 salidas analógicas (0 -10 V 1: 4000), screwless NX 1 W-MAB 221 Módulo opcional NX 1 P - 2 entradas análogicas (0 -10 V 1: 4000 ó 0 -20 m. A 1: 2000), 2 salidas analógicas (0 -10 V 1: 4000), screwless
OMRON Unidades NX Locales • Hasta 8 unidades NX Locales • Compacto, pero COMPLETA funcionalidad: – Analogía/digital, temperatura, célula de carga, salidas de pulsos, entrada de encoder, IO-Link
OMRON • M 2 M – Machine to Machine | Integración horizontal – Tag Data Link – CIP Messages – Sockets
OMRON • Control de motion avanzado por bus • Hasta 8 ejes reales • PTP, interpolación, e-CAM • Ciclo de 2 ms
OMRON • E/S remotas por bus • Hasta 16 esclavos ECAT Servo Variadores E/S Seguridad Sensores N-smart Visión
OMRON Lo tiene TODO
OMRON Ventajas Fabricante • • • Reutilizar programa en todos los tamaños de máquina Control avanzado por bus en máquinas pequeñas-medianas Menos cableado, todo más fácil Solución completa Sysmac Competitividad en nivel de producción y calidad Integración vertical: mantenimiento, I 4. 0 Usuario Final • • Nivel de producción ALTO a coste y tamaño ajustado Fácil mantenimiento: un solo cable Mantenimiento predictivo, cero paradas – control de gastos Integración con el resto de sistemas: información, ajuste de producción, conexión remota
OMRON Un CAÑÓN
OMRON Posicionamiento
OMRON Familia Sysmac Rendimiento NX 7 NJ 5 NJ 3 NJ 1 NX 1 Funcionalidad
OMRON Número de ejes reales Familia Sysmac 256 axes 128 axes NJ 5 64 axes NX 7 32 axes NX 1 P 16 axes 8 axes 4 axes 2 axes NX 1 P -9024 NX 1 P -1040 NX 1 P -1140 NJ 1 NJ 3 0 axes 2 ms 1 ms Tiempo de ciclo 0. 5 ms 0. 125 ms

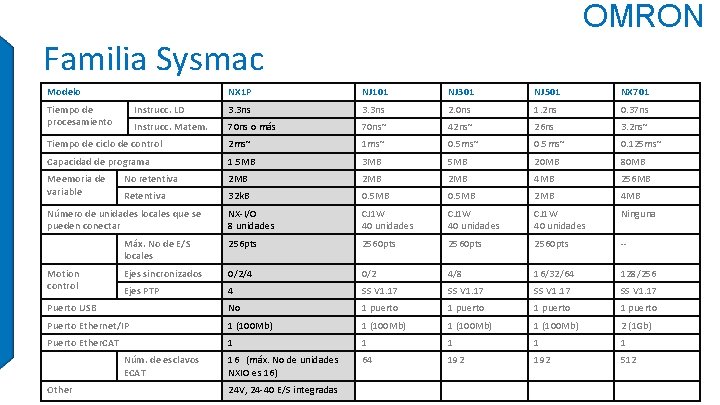

OMRON Familia Sysmac Modelo NX 1 P NJ 101 NJ 301 NJ 501 NX 701 Instrucc. LD 3. 3 ns 2. 0 ns 1. 2 ns 0. 37 ns Instrucc. Matem. 70 ns o más 70 ns~ 42 ns~ 26 ns 3. 2 ns~ Tiempo de ciclo de control 2 ms~ 1 ms~ 0. 5 ms~ 0. 125 ms~ Capacidad de programa 1. 5 MB 3 MB 5 MB 20 MB 80 MB Meemoria de variable No retentiva 2 MB 2 MB 4 MB 256 MB Retentiva 32 k. B 0. 5 MB 2 MB 4 MB NX-I/O 8 unidades CJ 1 W 40 unidades Ninguna Máx. No de E/S locales 256 pts 2560 pts -- Ejes sincronizados 0/2/4 0/2 4/8 16/32/64 128/256 Ejes PTP 4 SS V 1. 17 Puerto USB No 1 puerto Puerto Ethernet/IP 1 (100 Mb) 2 (1 Gb) Puerto Ether. CAT 1 1 16 (máx. No de unidades NXIO es 16) 64 192 512 Tiempo de procesamiento Número de unidades locales que se pueden conectar Motion control Núm. de esclavos ECAT Other 24 V, 24 -40 E/S integradas
OMRON Controladores Omron Rendimiento NJ 5 NJ 3 NX 1 NJ 1 CP 1 L CP 1 E CP 1 H CJ 2 Funcionalidad
OMRON Precio Item Descripción PVP NX 1 P 2 -9024 DT NX 1 P Machine Controller, 14/10 E/S Transistor (NPN), 4 ejes PTP 800 € NX 1 P 2 -9024 DT 1 NX 1 P Machine Controller, 14/10 E/S Transistor (PNP), 4 ejes PTP 800 € NX 1 P 2 -1040 DT NX 1 P Machine Controller, 24/16 E/S Transistor (NPN), 2 ejes sincronizados + 4 ejes PTP 1, 200 € NX 1 P 2 -1040 DT 1 NX 1 P Machine Controller, 24/16 E/S Transistor (PNP), 2 ejes sincronizados + 4 ejes PTP 1, 200 € NX 1 P 2 -1140 DT NX 1 P Machine Controller, 24/16 E/S Transistor (NPN), 4 ejes sincronizados + 4 ejes PTP 1, 600 € NX 1 P 2 -1140 DT 1 NX 1 P Machine Controller, 24/16 E/S Transistor (PNP), 4 ejes sincronizados + 4 ejes PTP 1, 600 € NX 1 W-CIF 01 Módulo opcional NX 1 P - Comunicación serie RS 232 (15 m máx. ), screwless 71 € NX 1 W-CIF 11 Módulo opcional NX 1 P - Comunicación serie RS 422/485 (50 m máx. ), screwless 71 € NX 1 W-CIF 12 Módulo opcional NX 1 P - Comunicación serie RS 422/485 (aislado, 500 m máx. ), screwless 134 € NX 1 W-ADB 21 Módulo opcional NX 1 P - 2 entradas analógicas (0 -10 V 1: 4000 ó 0 -20 m. A 1: 2000), screwless 124 € NX 1 W-DAB 21 V Módulo opcional NX 1 P - 2 salidas analógicas (0 -10 V 1: 4000), screwless 124 € NX 1 W-MAB 221 Módulo opcional NX 1 P - 2 entradas análogicas (0 -10 V 1: 4000 ó 0 -20 m. A 1: 2000), 2 salidas analógicas (0 -10 V 1: 4000), screwless 217 €
OMRON Precio Item Descripción SYSMAC-LE 201 L Sysmac Studio LITE Edition - 1 Licencia SYSMAC-LU 501 L Sysmac Studio Actualización de LITE a STANDARD – 1 licencia PVP 1100 € (STD/2)
OMRON Nuestra principal arma
OMRON Gracias Marketing | Omron Iberia Gonzalo Alía
