Návrhy 100 V rozvodů Proč vlastně používáme 100 V rozvod? Na reproduktorovou zónu je zapotřebí připojit větší počet reproduktorů, což není možné u nízko impedančního ozvučovacího systému Je dále třeba překonávat dlouhé vzdálenosti (v řádech kilometrů) a zajistit eliminaci ztrát signálu vlivem této kabeláže - Výkonové ztráty jsou závislé od velikosti protékajícího proudu vedením, takže se je snaha tento protékající proud co nejvíce snížit, což nám konverze na 100 V úroveň umožňuje. Security Systems 1 Sales Support Organization | 30/04/2008 | © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

Návrhy 100 V rozvodů Proč vlastně používáme 100 V rozvod? V praxi to vypadá tak, že nízkofrekvenční signál malé úrovně je hned za zdrojem signálu pomocí převodního transformátoru převeden na úroveň vyšší a takto zvětšený signál je distribuován po reproduktorovém vedení. Jednotlivé reproduktory pro 100 V rozvod (veřejné ozvučení) obsahují opět převodní transformátory pro zpětnou trnsformaci. Jednotlivé odbočky převodních transformátorů (u zesilovačů nebo reproduktorů) se dají využít k primární regulaci výkonu. Security Systems 2 Sales Support Organization | 30/04/2008 | © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

Návrhy 100 V rozvodů Základní principy ozvučovacích systémů è 100 V distribuční systém 100 V 120 W Zesilovač Transformátor 6 W Transformátor 12 W 6 W 12 W 12 W Security Systems 3 Sales Support Organization | 30/04/2008 | © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

Základní principy ozvučovacích systémů è 100 V výkonové zesilovače Odbočky u zesilovačů na 50 V – 70 V – 100 V 70 V 50 V 100 W 0 V 100 V 70 V 50 V 70 V 100 W 0 V 100 V 70 V 50 V 100 W 0 V SPL max. Max. zátěž 100 W SPL – 3 d. B 2 x n reproduktorů Max. zátěž 200 W SPL – 6 d. B 4 x n reproduktorů Max. zátěž 400 W Security Systems 4 n reproduktorů Sales Support Organization | 30/04/2008 | © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

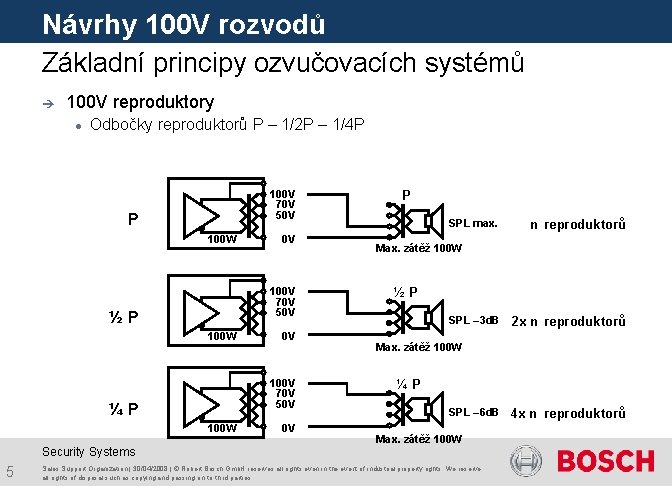

Návrhy 100 V rozvodů Základní principy ozvučovacích systémů è 100 V reproduktory Odbočky reproduktorů P – 1/2 P – 1/4 P 100 V 70 V 50 V P 100 W 0 V 100 V 70 V 50 V ½P 100 W 0 V 100 V 70 V 50 V ¼P 100 W 0 V P SPL max. Max. zátěž 100 W ½P SPL – 3 d. B 2 x n reproduktorů Max. zátěž 100 W ¼P SPL – 6 d. B 4 x n reproduktorů Max. zátěž 100 W Security Systems 5 n reproduktorů Sales Support Organization | 30/04/2008 | © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

Návrhy 100 V rozvodů Základní principy ozvučovacích systémů è 100 V zvukový systém 15 W 45 W 12 W 30 W 18 W 15 W 30 W 6 W 120 W 60 W 120 W LBB 1930/20 LBB 1912/10 Security Systems 6 Sales Support Organization | 30/04/2008 | © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 210 W

Návrhy 100 V rozvodů Obecná doporučení při návrzích 100 V akustických systémů - U 100 V systému musí být jmenovitý výkon zesilovače vždy stejný nebo vyšší, než je jmenovitý příkon všech připojených reproduktorů. - U dvoukanálového systému obvykle používáme pro hudební kanál poloviční nebo čtvrtinový výkon. -Využijte jednotlivé odbočky na převodních transformátorech a nezapomeňte informovat instalační firmu, jak mají být tyto reproduktory připojeny. - Kvůli zabránění echa nepřekračujte vzdálenost 15 m mezi dvěma reproduktory - Tlakové reproduktory nepoužívejte pro hudbu! Security Systems 7 Sales Support Organization | 30/04/2008 | © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

Co je důležité při výběru reproduktorů? 1. Vyzařovací úhel 250 Hz 1 k. Hz Security Systems 8 Sales Support Organization | 30/04/2008 | © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 4 k. Hz

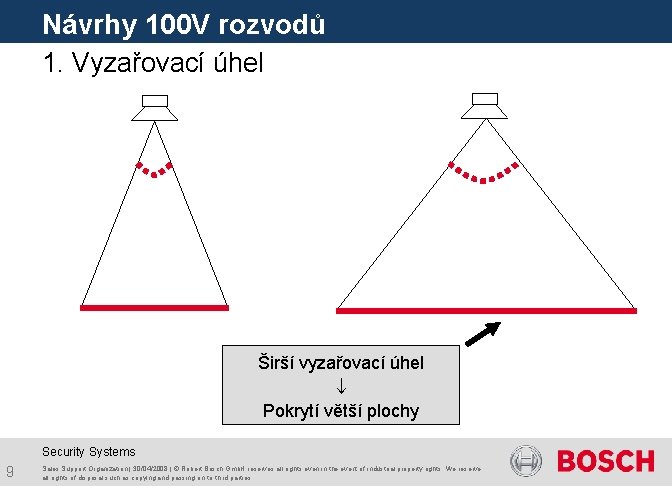

Návrhy 100 V rozvodů 1. Vyzařovací úhel Širší vyzařovací úhel Pokrytí větší plochy Security Systems 9 Sales Support Organization | 30/04/2008 | © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

Návrhy 100 V rozvodů Modulární podhledové reproduktory (MCS) è Vlnovod zvětšuje vyzařovací úhel reproduktoru Security Systems 10 Sales Support Organization | 30/04/2008 | © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

Návrhy 100 V rozvodů 2. Montážní výška h 1 h 2 > h 1 Vyšší výška montáže Pokrytí větší plochy Max. výška podhledu ≤ 5 m Security Systems 11 Sales Support Organization | 30/04/2008 | © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

Návrhy 100 V rozvodů Co je důležité při výběru reproduktorů? è 3. Výkon reproduktoru Čím vyšší jmenovitý výkon, tím větší úroveň akustického tlaku è 4. Typ montáže (šrouby, pružiny) è 5. EVAC Protipožární kryt (pro stropní reproduktory) Keramická svorkovnice s tepelnou pojistkou Security Systems 12 Sales Support Organization | 30/04/2008 | © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

Návrhy 100 V rozvodů Určení vzdáleností a počtu podhledových reproduktorů 1. Přibližná kalkulace ? 80° 3. 3 m 40 2. 1 m ½D = 2. 1 * tan(40 ) = 1. 76 m 1. 2 m D = 3. 52 m Security Systems 13 Sales Support Organization | 30/04/2008 | © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

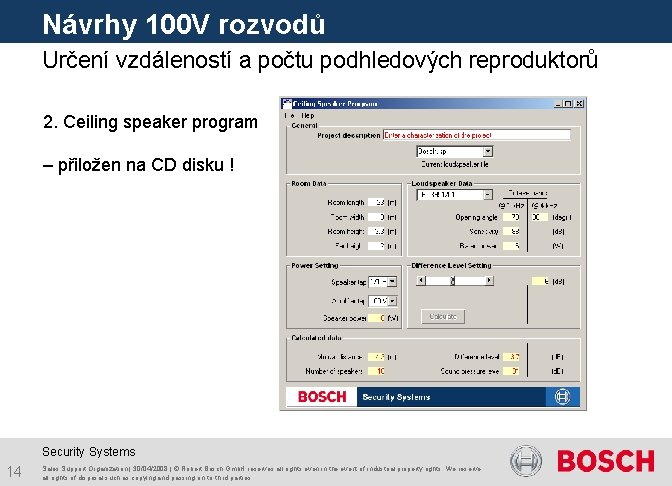

Návrhy 100 V rozvodů Určení vzdáleností a počtu podhledových reproduktorů 2. Ceiling speaker program – přiložen na CD disku ! Security Systems 14 Sales Support Organization | 30/04/2008 | © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

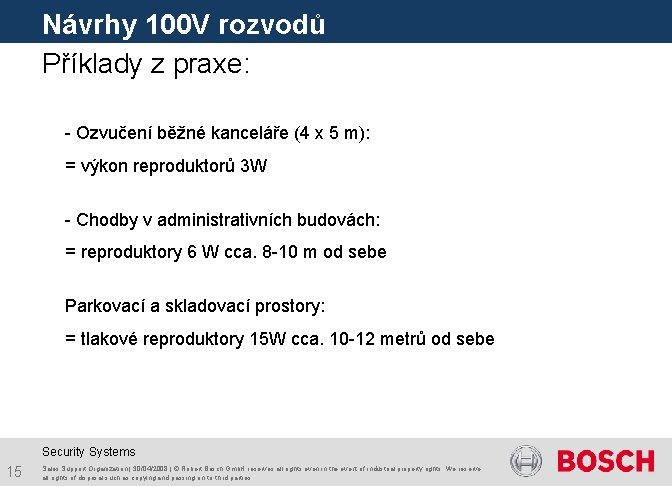

Návrhy 100 V rozvodů Příklady z praxe: - Ozvučení běžné kanceláře (4 x 5 m): = výkon reproduktorů 3 W - Chodby v administrativních budovách: = reproduktory 6 W cca. 8 -10 m od sebe Parkovací a skladovací prostory: = tlakové reproduktory 15 W cca. 10 -12 metrů od sebe Security Systems 15 Sales Support Organization | 30/04/2008 | © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

Návrhy 100 V rozvodů Určení vzdáleností a počtu podhledových reproduktorů è 3. Akustická simulace EASE Catt acoustic Ulysses Security Systems 16 Sales Support Organization | 30/04/2008 | © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
