NÁVRH TRASY POZEMNÍ KOMUNIKACE Michal RADIMSKÝ VUT v Brně, FAST http: //www. fce. vutbr. cz/PKO/juza. p/vyuka/2. ppt
Trasa pozemní komunikace (PK) n Trasou pozemní komunikace rozumíme prostorovou čáru, určující směrový i výškový průběh dané komunikace n Trasa PK je spojnicí středů povrchu silniční koruny v jednotlivých příčných řezech tělesa komunikace n Situace – osa (směrové řešení trasy) n Podélný profil – niveleta (výškové řešení trasy)
Směrové řešení trasy PK n Návrh směrového vedení trasy n Návrh směrového polygonu n Návrh osy pozemní komunikace

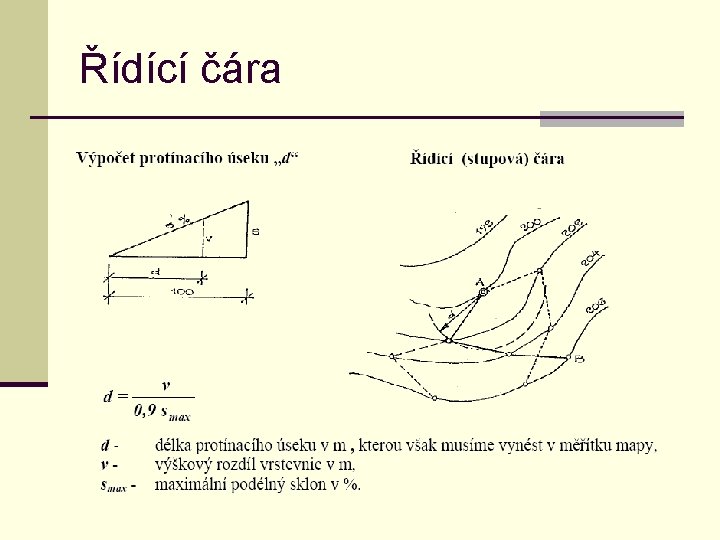

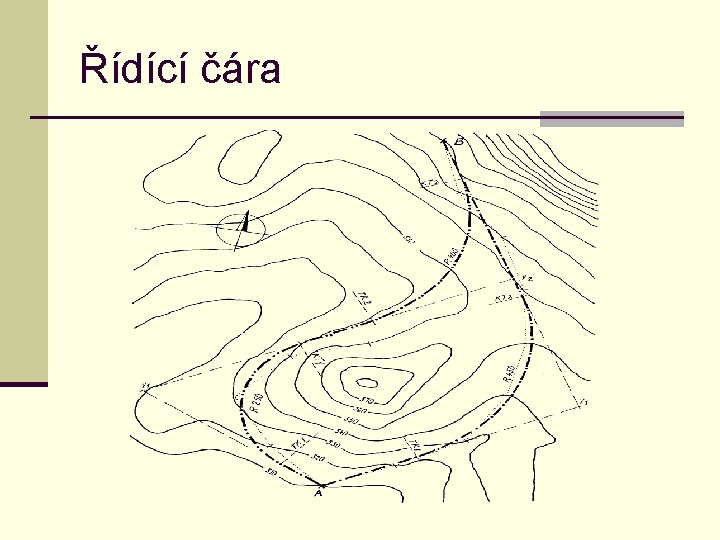

Řídící čára n pomocí řídící čáry dostáváme lomenou čáru - polygon protínacích úseků n trasa vedená v řídící čáře by vyvolala minimum zemních prací, avšak směrově by byla pro dopravu nepřijatelná n skutečná osa silniční komunikace nahrazuje tuto řídící čáru mnohoúhelníkem o menším počtu delších stran, jimiž se řídící čára vyrovnává n vyrovnáním řídící čáry do tečnového polygonu a vložením do jeho vrcholů se osa komunikace proti řídící čáře zkrátí; aby nedocházelo k překročení dovoleného podélného sklonu, určí se protínací úsek pro stoupání o 10 -20 % nižší než je smax
Návrh osy PK n Návrhové prvky osy komunikace n přímé úseky n směrové oblouky prostý kružnicový n kružnicový s přechodnicemi n přechodnicový n složený n
Návrh osy PK n kružnicový oblouk
Návrh osy PK n kružnicový oblouk
Návrh osy PK n přechodnice (přechodová křivka) klotoida – silniční stavitelství n kubická parabola – železniční stavitelství n
Návrh osy PK n klotoida
Návrh osy PK n klotoida – základní vztahy

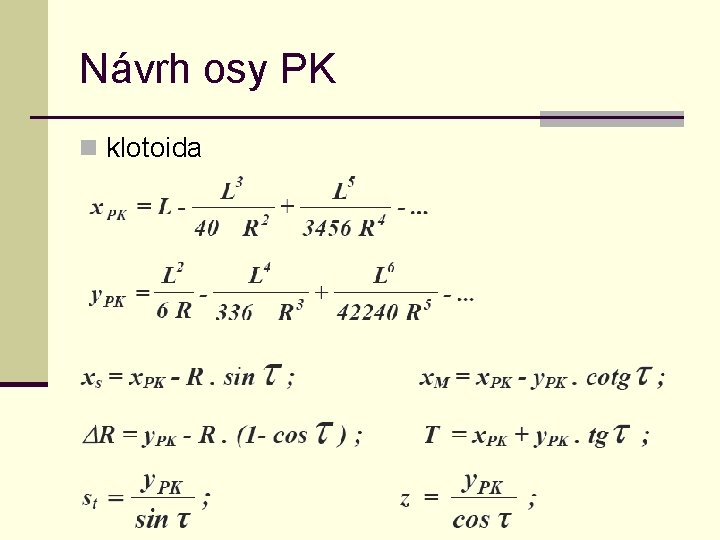

Návrh osy PK n klotoida
Návrh osy PK n kubická parabola
Návrh osy PK n kubická parabola
Návrh osy PK n kubická parabola
Návrh osy PK n kružnicový oblouk s přechodnicemi
Návrh osy PK n přechodnicový oblouk
Návrh osy PK n složené oblouky
Návrh osy PK n točky
Návrh osy PK n protisměrné oblouky silnice inflexní motiv => mo = 0 m mo = min 2*Vn železnice mo = min 0, 25*Vn
Návrh osy PK n nejmenší dovolené poloměry směr. oblouků
Výškové řešení trasy PK n Výškové vedení trasy – (průmět do svislé roviny) n Návrh výškového polygonu n Návrh nivelety komunikace (soulad se směrovým řešením)
Návrh nivelety PK n Návrhové prvky nivelety komunikace n přímé úseky n výškové oblouky n parabola 2° se svislou osou
Návrh nivelety PK n výškový polygon
Návrh nivelety PK n výškové oblouky
Návrh nivelety PK n výškové oblouky
Návrh nivelety PK n výškový oblouk
Návrh nivelety PK n výškové oblouky silnice železnice
Návrh nivelety PK n výškové oblouky vypuklé n výškové oblouky vyduté
Rozhled na PK n Rozlišujeme rozhled pro zastavení a pro předjíždění. n Délka rozhledu pro zastavení jedoucího vozidla před překážkou na jízdním pásu, je základním požadavkem pro veškeré silniční komunikace. n Délka rozhledu pro předjíždění nutná pro bezpečné předjetí pomalejšího vozidla na obousměrné dvoupruhové silniční komunikaci, slouží k výpočtu řady úseků směrového a výškového uspořádání. n Délka rozhledu vychází z reakční doby řidiče, ve které si uvědomí překážku a reaguje na ni, dále z brzdné dráhy vozidla, kdy u rozhledu na zastavení uvede brzděním vozidlo do klidu a bezpečnostního odstupu od překážky. n Při rozhledu na předjíždění je kromě reakce třeba připočítat dráhu potřebnou pro předjetí a zařazení zpět do jízdního pruhu.

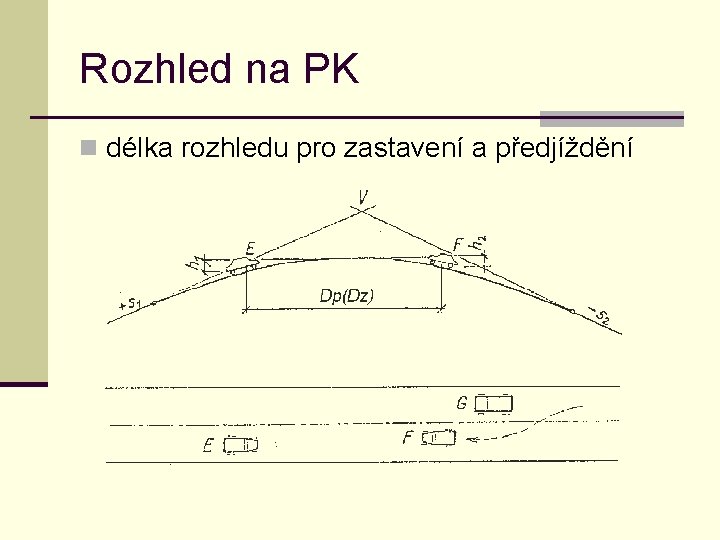

Rozhled na PK n délka rozhledu pro zastavení a předjíždění
Rozhled na PK n délka rozhledu pro předjíždění a zastavení
Trasa PK
Trasa PK
Trasa PK
Příklad nevyhovující trasy PK
Příčný sklon PK n příčný sklon
Příčný sklon PK n příčný sklon ve směrovém oblouku
Příčný sklon PK n klopení kolem osy
Příčný sklon PK n klopení kolem osy
Příčný sklon PK n klopení kolem vnějšího okraje vodícího proužku
Příčný sklon PK n klopení kolem vnějšího okraje vodícího proužku
Příčný sklon PK n klopení směrově rozdělené komunikace
Výsledný sklon PK n výsledný sklon
DĚKUJI ZA POZORNOST
