Návrh nové vyhlášky, kterou se stanoví podrobnosti energetické náročnosti budov Ing. Jan Pejter ENVIROS, s. r. o. , Praha

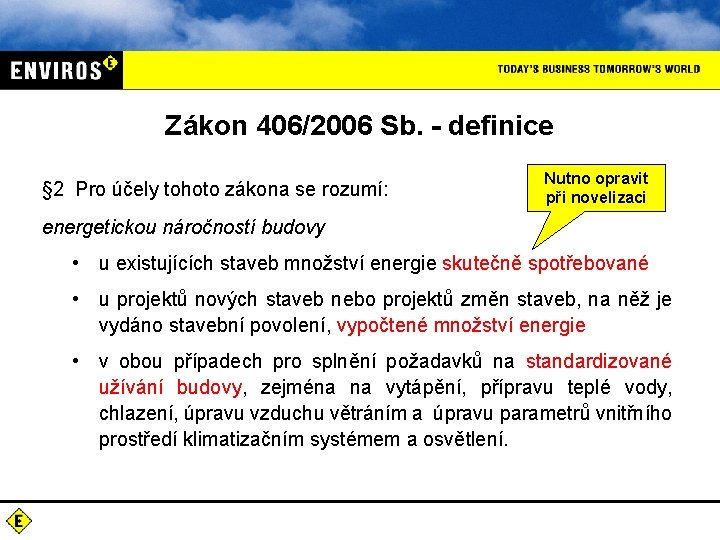

Zákon 406/2006 Sb. - definice § 2 Pro účely tohoto zákona se rozumí: Nutno opravit při novelizaci energetickou náročností budovy • u existujících staveb množství energie skutečně spotřebované • u projektů nových staveb nebo projektů změn staveb, na něž je vydáno stavební povolení, vypočtené množství energie • v obou případech pro splnění požadavků na standardizované užívání budovy, zejména na vytápění, přípravu teplé vody, chlazení, úpravu vzduchu větráním a úpravu parametrů vnitřního prostředí klimatizačním systémem a osvětlení.
Zákon 406/2006 Sb. § 6 a odst. 2 Ø Stavebník, vlastník budovy nebo společenství vlastníků průkazem energetické náročnosti budovy prokazuje splnění požadavků na energetickou náročnost budovy podle odstavce 1. Ø Průkaz je součástí dokumentace: Ø při výstavbě nových budov; Ø při větších změnách dokončených budov s celkovou podlahovou plochou nad 1 000 m 2 , které ovlivňují jejich energetickou náročnost; Ø při prodeji nebo nájmu budov nebo jejich částí pokud je zpracován z předchozích dvou důvodů. Ø Průkaz nesmí být starší 10 let.
Zákon 406/2006 Sb. Další ustanovení spojená s průkazem § 6 a odst. 4 a 6 Ø pro nové budovy s celkovou podlahovou plochou nad 1 000 m 2 musí být součástí průkazu technické, ekologické a ekonomické posouzení proveditelnosti alternativních systémů: Ø decentralizované systémy dodávky energie z OZE Ø KVET Ø dodávka energie z CZT nebo z CZ chladem Ø tepelná čerpadla Ø pro „veřejné“ budovy s celkovou podlahovou plochou nad 1 000 m 2 je povinnost umístit průkaz energetické náročnosti na veřejně přístupném místě do 1. 1. 2009 školství, zdravotnictví, kultura, obchod, sport, ubytovací, stravovací, veřejná správa, zákaznická střediska
Výchozí podmínky pro zpracování vyhlášky Ø text schválené novely zákona o hospodaření energií č. 177/2006 Sb. a z definic pojmů z energetického zákona č. 458/2000 Sb. , podle jeho úplného znění č. 91/2005 Sb. Ø dokumenty CEN a pr. EN připravované v souvislosti s přijetím směrnice EP a Rady 2002/91/ES, o energetické náročnosti budov (EPBD), které byly k dispozici v době přípravy vyhlášky Ø převzaté normy CEN a platné normy ČSN: • ČSN EN ISO 13790, pr. EN ISO 13790, ČSN EN 12831, ČSN 73 05403, EN ISO 13370, ČSN EN 14438, ČSN 060320 Ø výsledky projektu EPA (NR, ED) zpracovávaného v rámci IEE
Návrh vyhlášky o ENB - Definice Ø bilanční hodnocení - hodnocení založené na výpočtech energie užívané v budově pro vytápění, větrání, chlazení, klimatizaci, přípravu teplé vody a osvětlení za standardizovaného užívání budovy Ø operativní hodnocení - hodnocení založené na změřených nebo zjištěných hodnotách spotřeby energie v budově
Návrh vyhlášky o ENB Globální indikátor vyjadřující ENB (pr. EN 15217)
Podrobnosti výpočtové metodiky Ø ENB se hodnotí při jejím standardizovaném užívání – bylo zvoleno bilanční hodnocení Ø Celková dodaná energie (Qfuel) na systémové hranici budovy včetně energie vyrobené v budově z OZE a užívané budovou Ø tzn. součet dodané energie pro pokrytí dílčích potřeb na: • vytápění • chlazení příprava teplé vody mechanické větrání osvětlení Ø Intervalový výpočet podle zón (jednozónový, vícezónový) Ø Referenční budovy – s požadovanou energetickou náročností – s energetickou náročností stávající úrovně
Energie dodaná do budovy zóna 1 zóna. . . zóna 2 vytápění teplá voda Výpočet roční dodané energie osvětlení . . . Potřeba teplé vody Účinnost přípravy teplé vody Pomocná energie Izolace rozvodů Vstupní data
Podrobnosti výpočtové metodiky dodaná energie na vytápění Qfuel; H + pomocná energie na vytápění QAux; H dodaná energie na chlazení Qfuel; C + pomocná energie na chlazení QAux; C dodaná energie na mechanické větrání QAux; Fans + dodaná energie na zvlhčování Qfuel; Hum
Podrobnosti výpočtové metodiky dodaná energie na přípravu teplé vody Qfuel; DHW + pomocná energie systému přípravy teplé vody QAux; DHW dodaná energie na osvětlení Qfuel; Light součet jednotlivých dílčích potřeb dodané energie ve všech hodnocených zónách budovy Qfuel
Podrobnosti výpočtové metodiky
Podrobnosti výpočtové metodiky solární zisky metabolické nevyužité teplo ZZT energie z vnitřních zařízení ztráty větráním ztráty prostupem vstupní energie pro vytápění Vytápění - Roční energetická bilance budovy Podle ČSN EN ISO 13790 ztráty do země technické ztráty v rozvodech
Podrobnosti výpočtové metodiky
Podrobnosti výpočtové metodiky Dodaná energie Pro celý řetězec dílčích částí systému je dodávka energie (rovnající se potřebě) vyjádřena jako funkce vstupu paliva do budovy na její systémové hranici. Pro výpočet platí: Qfuel • ηem • ηdistr • ηgen = Qdemand
Podrobnosti výpočtové metodiky Údaje nezbytné pro výpočet energetické náročnosti Ø Nová / rekonstruovaná budova – údaje ze stavební a projektové dokumentace • Velikost a tvar budovy • Součinitelé prostupu tepla obvodových konstrukcí, orientace, atd. … • Určený druh vytápění, klimatizace, ventilační a světelný systém • Instalovaný výkon a účinnosti instalovaného zařízení • Návrh alternativních zdrojů energie Ø Existující budova – místní šetření, energetický audit • Velikost a tvar budovy • Určení materiálů, z nichž budova sestává a obvodových konstrukcí budovy • Vizuální určení typu systému vytápění, klimatizace, přípravy TV, osvětlení • Instalovaný výkon a účinnost instalovaného zařízení (výpočet, měření)
Referenční budova Hodnocená budova EP > = < Referenční budova Rrq Rs Referenční budova - výpočtově vytvořená budova téhož druhu, stejného tvaru, velikosti a vnitřního uspořádání a se stejným typem provozu a užívání jako hodnocená budova.
Výpočet hodnocené budovy Skutečné stav. konstrukce a TZB Výpočet dodané energie hodnocené budovy - EP Skutečná geometrie budovy Vstupní data Standardní režim užívání podle typu budovy Standardní klima Výpočetní nástroj
Výpočet referenčních budov Normové hodnoty stav. konstrukcí a TZB Výpočet dodané energie referenční budovy - Rrq / Rs Skutečná geometrie budovy Vstupní data Výpočetní nástroj Standardní režim užívání podle typu budovy Standardní klima Budova stejného druhu, tvaru, velikosti a režimu užívání jako hodnocená budova, ale s normovými/stávajícími hodnotami stavebních konstrukcí, TZB a osvětlení.
Zařazení hodnocené budovy do třídy ENB Energetická náročnost budovy EP • Úroveň hodnocené budovy EP = Qfuel • Úroveň požadované budovy Rrq = Qfuel, rq • Úroveň stávající budovy Rs = Qfuel, s Klasifikační ukazatel CI se stanoví • je-li EP ≤ Rrq, pak CI = EP/ Rrq, • je-li EP > Rrq a EP ≤ Rs, pak CI = 1 + (EP - Rrq) / (Rs - Rrq), • je-li EP > Rs, pak CI = 1 + EP/Rs
Zařazení hodnocené budovy do třídy ENB A CI ≤ 0, 30 B 0, 30 < CI ≤ 0, 60 < CI ≤ 1, 00 C POŽADOVANÁ ÚROVEŇ D 1, 00 < CI ≤ 1, 50 < CI ≤ 2, 00 E STÁVAJÍCÍ ÚROVEŇ F 2, 00 < CI ≤ 3, 00 G CI > 3, 00
Zařazení hodnocené budovy do třídy ENB A VELMI ÚSPORNÁ B ÚSPORNÁ C VYHOVUJÍCÍ D NEVYHOVUJÍCÍ E NEHOSPODÁRNÁ F VELMI NEHOSPODÁRNÁ G MIMOŘÁDNĚ NEHOSPODÁRNÁ
Posouzení alternativních systémů Posouzení technické, ekologické a ekonomické proveditelnosti alternativních systémů dodávek energie Ø Technická proveditelnost alternativních systémů a jejich vzájemných kombinací závisí na velikosti a typu budovy, její lokalitě a prostorovém umístění, na charakteru užívání, technickém řešení energetických systémů budovy, velikosti a časovém průběhu spotřeby energie v budově. Technická proveditelnost je posuzována již ve fázi koncepčního návrhu stavebního řešení budovy a jejích technických zařízení. Ø Při výstavbě nové budovy bude zvážena ekonomická proveditelnost všech technicky dostupných a pro danou budovu vhodných alternativních systémů. (Navrženo využití ekonomického hodnocení podle vyhlášky 213/2001 Sb. )
Posouzení alternativních systémů Technická proveditelnost se posuzuje zejména z těchto hledisek: • dostupnost centrálního zásobování teplem (dále jen „CZT“) či blokové výtopny a vzdálenost od sítí/zdroje CZT či blokové výtopny • možnost instalace a využití kombinované výroby elektřiny a tepla (zda je v budově či v okolí zajištěn odpovídající odběr elektřiny a tepla) • možnost dodávek z již existujícího zdroje kombinované výroby elektřiny a tepla, který by odpovídal potřebám hodnocené budovy co do potřebných dodávek tepla a elektřiny • zabezpečení dodávek biomasy či výroby bioplynu pro výrobu tepla (a elektřiny) po dobu životnosti instalovaných spalovacích zařízení, vhodnost jejich využití v dané lokalitě a budově • dostupnost zdrojů geotermální energie, možnosti pro instalaci plášťových či střešních solárních kolektorů a fotovoltaických článků • možnosti akumulace tepla, dostupnost zdroje energie (voda, zem) pro tepelná čerpadla
Obsah a forma průkazu ENB Průkaz energetické náročnosti budovy - PROTOKOL Ø typ budovy podle seznamu Ø identifikační údaje Ø technické údaje budovy • • stavební konstrukce energetické systémy celková a dílčí energetická náročnost budovy referenční hodnoty (s požadovanými a stávajícími úrovněmi ENB) Ø posouzení proveditelnosti alternativních systémů dodávek energie pro nové budovy nad 1 000 m 2 Ø doporučená opatření ke snížení energetické náročnosti budovy Ø další údaje
Obsah a forma průkazu ENB
Obsah a forma průkazu ENB

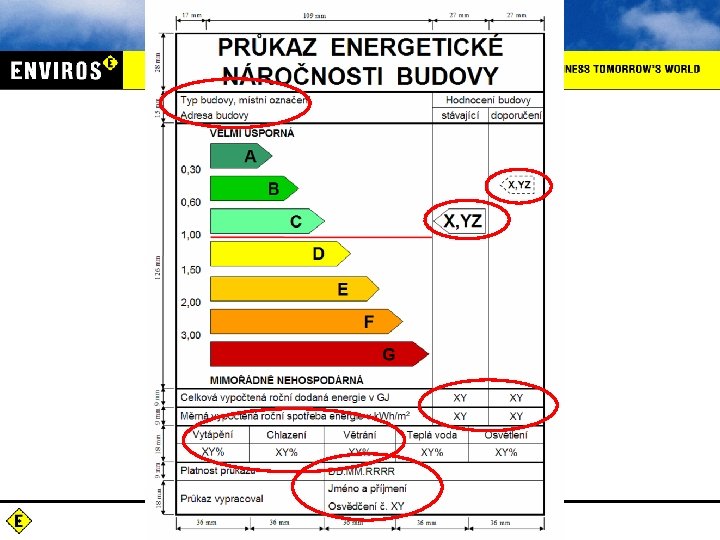

Obsah a forma průkazu ENB Průkaz energetické náročnosti budovy – GRAFICKÉ ZNÁZORNĚNÍ Ø typ budovy, místní označení a adresa budovy Ø klasifikační třída budovy podle bilančního hodnocení Ø klasifikační třída po provedení doporučených opatření na snížení ENB Ø celková vypočtená roční dodaná energie v GJ Ø měrná vypočtená roční spotřeba energie v k. Wh/m 2 Ø dodaná energie pro pokrytí dílčích potřeb spotřeby energie budovy v % Ø platnost průkazu ENB Ø jméno zpracovatele průkazu s identifikačním číslem
Doplňující ustanovení vyhlášky Vyvěšení průkazu energetické náročnosti budovy Ø Veřejně přístupné místo: • viditelná plocha na vnější straně budovy bezprostředně vedle veřejného vchodu do budovy; • ve vstupním prostoru uvnitř budovy navazující na veřejný vchod Ø Pro bytové jednotky nebo vytápěné zóny uvnitř budovy vytvořené pro oddělené užívání je průkaz ENB založen na splnění požadavků celé budovy.
DĚKUJI ZA POZORNOST jan. pejter@enviros. cz Na Rovnosti 1 130 00 Praha 3 www. enviros. cz
