NTCIP簡介與文件導覽 交通大學 運輸研究中心 王晉元 03 -573 -1737, 03 -572 -5804(FAX) Jinyuan@cc. nctu. edu. tw

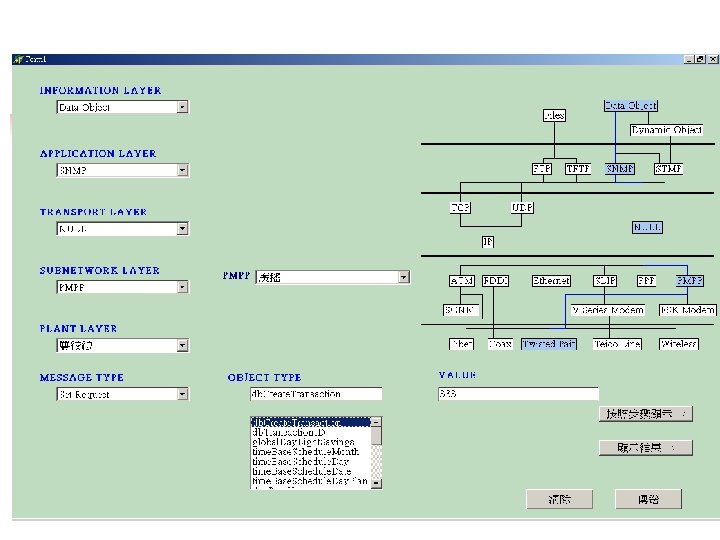

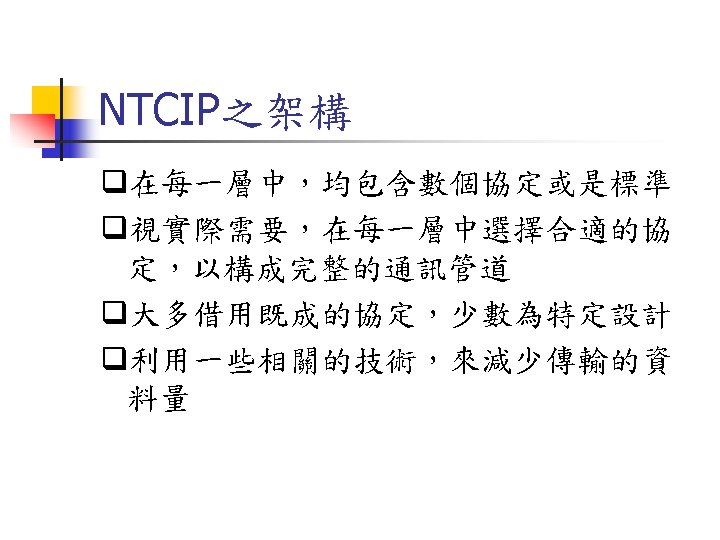

NTCIP的通訊模組及層級 Information Application Transport Subnetwork Plant

PMPP 的資料框架（Data Frame）

Simple Transportation Management Framework(STMF) ASN. 1程式語言 MIB 利用BER或OER編碼方式將 ASN. 1訊息重新編碼 SNMP STMP 管理中心

SNMP(Simple Network Management Protocol) PDU Header Application Version Community Header PDU本體 PDU PDU TYPE Request ID Error Status Error Index Variable Bindings SEQUENCE Identity Value Variable Bindings

STMP(Simple Transportation Management Protocol) q是以SNMP為基礎所開發出之通訊協定 q支援NTCIP中之動態物件 q支援NTCIP在Subnetwork層中定義之 PMPP

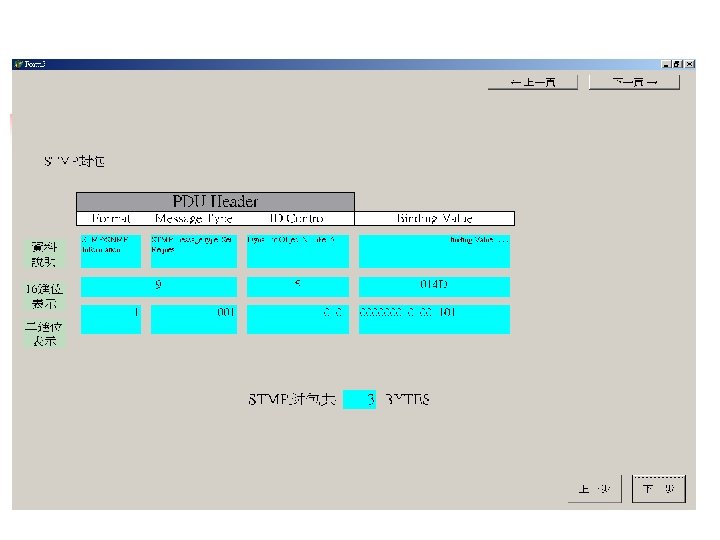

STMP的資料框架 (Data Frame) PDU本體 PDU Header Application Header Version PDU Header Community Value (Variable Binding) PDU

Specific Protocol

General Protocol

Specific Protocol文件列表 Specific Protocol NTCIP技術文件 文件狀況 中文介紹 RFC文件 PMPP 2101 NTCIPSP-PMPP/RS 232 2102 NTCIP SP-PMPP/FSK 已有可下載文件 中文介紹 已有可下載文件 RFC文件 STMF 2301 NTCIP AP-STMF 已有可下載文件 中文介紹 RFC文件 DATEXASN 2304 NTCIPAP-DATEX-ASN 2501 NTCIP In. P-DATEX 已有可下載文件 中文介紹 尚無可下載文件 RFC文件 Dynamic Objects 　 中文介紹 RFC文件

APTS
