Nstroje pro dohled a sprvu st Nstroje pro

Nástroje pro dohled a správu sítě

Nástroje pro dohled a správu sítě • Protokolové Analyzátory (Odhalování a odstraňování závad…) • Systémy založené na hardwarových sondách (Sledování trendů, Monitorování, Plánování kapacity, Expertní systém…) • MIB prohlížeče (Základní dohled a statistiky den po dni…) • Centrální řídící systémy (Komplexní dohled nad celou sítí…) 2

Základní typy koncepce Systémy založené na sondách Centrální řídící systémy Aplikace Vyšší vrstvy at d a ilit orma b i pat platf m Ko ečná ol Sp Systémy založené na sondách Protokolové Analyzátory MIB prohlížeče Nižší vrstvy Nástroje Systémy 3

Protokolové (paketové) analyzátory • Cíl: Zachytávání a dekódování rámců • CO dělají: Vyhledávání a odstraňování chyb na nižších vrstvách, Sledování, Řazení podle úrovní, Diagnostika podle rámců… • CO mohou dělat: Statistika a Analýza zachyceného provozu… • CO nedělají: Dlouhodobé trendy, Sledování aplikací, Analýza vytížení šířky pásma, Plánování kapacity, Trvalé sledování… • Příklady: Mohou být softwarové nebo hardwarové: Win. Pharaoh, Observer, Surveyor, App. Dancer, Sniffer, Internet Adviser… 4

Systémy založené na sondách n Cíl: Sledování provozu na síti n CO dělají: Střednědobé a dlouhodobé trendy, Sledování aplikací, Analýza vytížení šířky pásma, Plánování kapacity, Trvalé monitorování… n CO mohou dělat: Aktivní sledování, Vyhledávání a odstraňování chyb, Diagnostika podle rámců … n CO nedělají: Řízení aktivních prvků, MIB prohlížení… n Příklady: Fastnet - Accellent, Netscout, Ecotools… 5

SNMP - MIB Prohlížeče n Cíl: Základní řízení aktivních prvků n CO dělají: MIB polling (trvalé dotazy), Poskytují informace o stavu a aktivitě zařízení… n CO mohou dělat: Mapování sítě, Základní statistiky, Správce alarmů… n CO nedělají: Detailní analýzu sítě, Expertizu provozu, Aktivní monitorování … n Příklady: Od freeware / levných software Link Analyst, Triticom po Concord Network Health a Cisco Works 6

Centrální řídící systémy n Cíl: Řízení a správa prvků sítě n CO dělají: MIB Polling, Poskytují informace o stavu a aktivitě zařízení, Mapování sítě, Správce alarmů … n CO mohou dělat: Interface mezi sondami… n CO nedělají: Detailní analýzu sítě, Expertizu provozu, Aktivní monitorování … n Příklady: HP Open View, Oculan, TNG Unicenter, Tivoli… 7

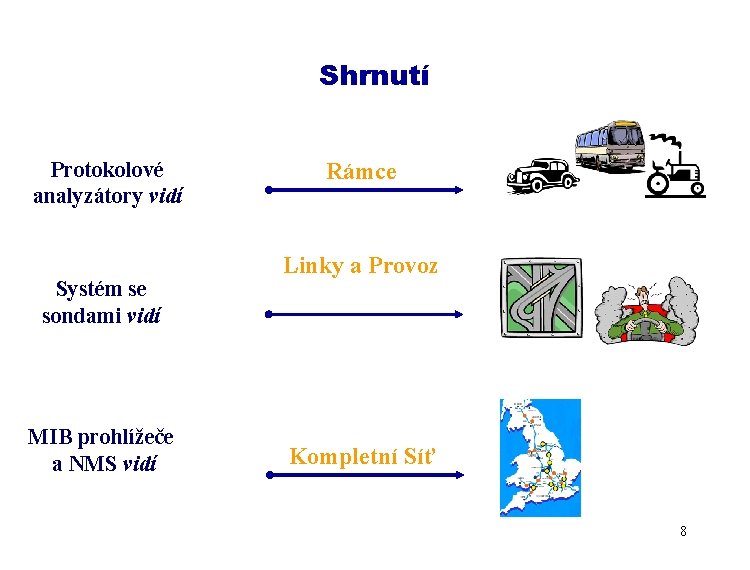

Shrnutí Protokolové analyzátory vidí Systém se sondami vidí MIB prohlížeče a NMS vidí Rámce Linky a Provoz Kompletní Síť 8

Dnešní počítačové sítě Při problému je postiženo mnoho uživatelů - zpomalení nebo výpadek sítě - zablokování elektronické pošty - nedostupnost WWW stránek - nedostupnost Intranetu a Internetu - je to „váš problém“
