Nowości w platformach operatorskich ASR 9 k, ASR 9 XX Adam Śniegórski Marcin Aronowski Systems Engineer (CCIE R&S) Consulting Systems Engineer (CCIE R&S, SP) Cisco Forum 2014

Cisco Forum 2014 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 2

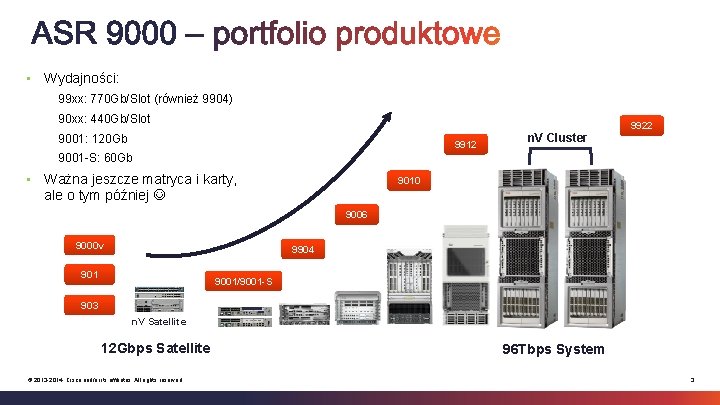

• Wydajności: 99 xx: 770 Gb/Slot (również 9904) 90 xx: 440 Gb/Slot 9001: 120 Gb 9912 n. V Cluster 9922 9001 -S: 60 Gb • Ważna jeszcze matryca i karty, ale o tym później 9010 9006 9000 v 9904 901 9001/9001 -S 903 n. V Satellite 12 Gbps Satellite © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 96 Tbps System 3

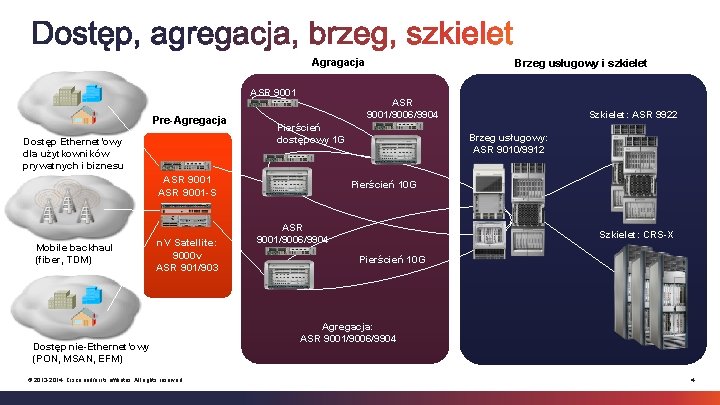

Cisco ASR 9000 – fact #3 Agragacja ASR 9001 Pre-Agregacja Dostęp Ethernet’owy dla użytkowników prywatnych i biznesu ASR 9001/9006/9904 Pierścień dostępowy 1 G ASR 9001 -S Mobile backhaul (fiber, TDM) n. V Satellite: 9000 v ASR 901/903 Dostęp nie-Ethernet’owy (PON, MSAN, EFM) © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Brzeg usługowy i szkielet Szkielet: ASR 9922 Brzeg usługowy: ASR 9010/9912 Pierścień 10 G ASR 9001/9006/9904 Szkielet: CRS-X Pierścień 10 G Agregacja: ASR 9001/9006/9904 4

• • 2 RU, 120 G wydajności ~425 W przy pełnym obciążeniu Przepływ powietrza do boku Wszystkie porty i interfejsy dostępne od frontu • • • Niewielkie rozmiary, duża wydajność „Pay As You Grow” Modularny i wszechstronny • • Cztery wbudowane porty 10 G SFP+ MPA: 20 x. GE, 2 x 10, 4 x 10, 1 x 40 Redundantne zasilanie AC/DC (FRU) BITS, GPS, Sync. E, 1588 v 2 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Efektywność kosztowa Niewielkie rozmiary, 9001 -S możliwość klastrowania Dwa sloty na moduły rozszerzeń MPA (Modular Port Adapters) IOS-XR • • Ten sam software, co na innych 9 K Takie same funkcjonalności Taka sama skalowalność Control Plane Taka sam skalowalność per port 5

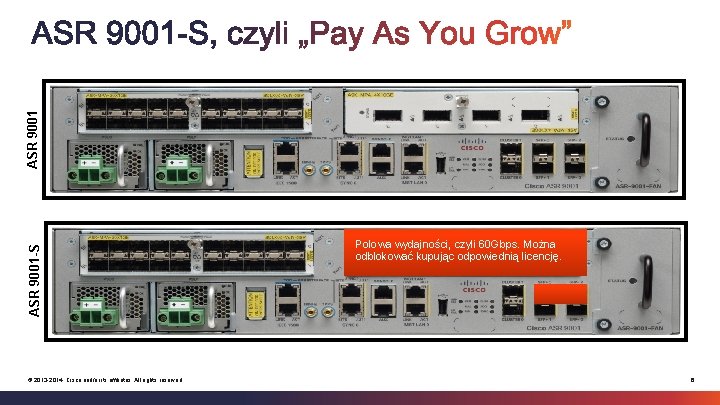

ASR 9001 -S © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Polowa wydajności, czyli 60 Gbps. Można odblokować kupując odpowiednią licencję. 6

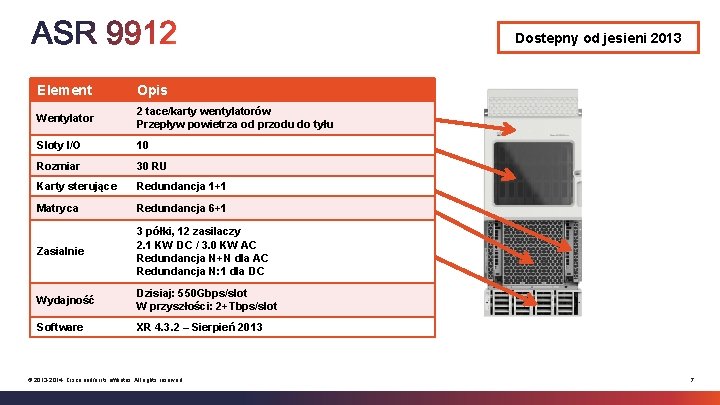

Dostepny od jesieni 2013 Element Opis Wentylator 2 tace/karty wentylatorów Przepływ powietrza od przodu do tyłu Sloty I/O 10 Rozmiar 30 RU Karty sterujące Redundancja 1+1 Matryca Redundancja 6+1 Zasialnie 3 półki, 12 zasilaczy 2. 1 KW DC / 3. 0 KW AC Redundancja N+N dla AC Redundancja N: 1 dla DC Wydajność Dzisiaj: 550 Gbps/slot W przyszłości: 2+Tbps/slot Software XR 4. 3. 2 – Sierpień 2013 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 7

Dostepny od jesieni 2013 Element Opis Wentylator 1 taca/karta wentylatorów (FRU) Przepływ powietrza do boku Sloty I/O 2 Rozmiar 6 RU Karty sterujące Redundancja 1+1 Matryca Fizycznie zlokalizowana na kartach sterujących Zasilanie 1 półka, 4 zasilacze 2. 1 KW DC / 3. 0 KW AC Redundancja N+N dla AC Redundancja N: 1 dla DC Wydajność Dzisiaj: 770 Gbps/slot (440 z dostępnymi kartami) W przyszłości: 1. 7 Tbps/slot Software XR 5. 1. 0 – Sierpień 2013 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 8

ASR 9006/9010 RSP Procesory RAM n. V EOBC ports Wydajność matrycy przełączającej © 2013 -2014 Cisco and/or its affiliates. All rights reserved. ASR 9904/9006/9010 RSP 440 ASR 9912/9922 RP 1 -sza generacja RP oraz układów ASIC matrycy 2 -ga generacja RP oraz układów ASIC matrycy PPC/Freescale Intel x 86 2 Core 1. 5 GHz 4 Core 2. 27 GHz RSP-4 G: 4 GB RSP 440 -TR: 6 GB RSP-8 G: 8 GB RSP 440 -SE: 12 GB Brak 2 x 1 G/10 G SFP+ 92 G 220 G + 220 G (9006/9010) 600 G+110 G (matryca fizycznie zintegrowana z RSP) 385 G + 385 G (9904) (matryca na oddzielnych modułach sprzetowych) (zintegrowana z RSP) 9

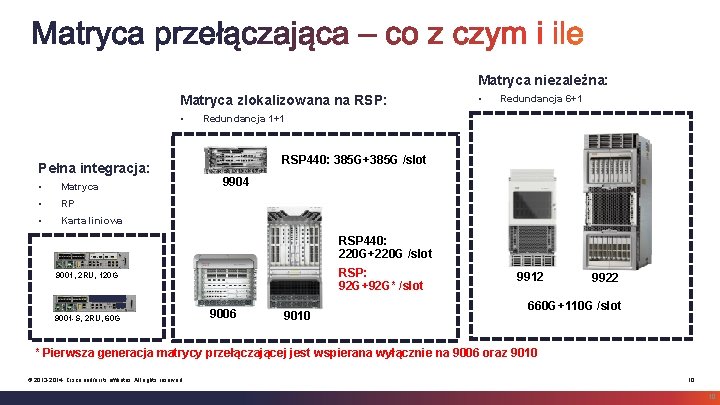

Matryca niezależna: Matryca zlokalizowana na RSP: • Pełna integracja: • Matryca • RP • Karta liniowa • Redundancja 6+1 Redundancja 1+1 RSP 440: 385 G+385 G /slot 9904 RSP 440: 220 G+220 G /slot RSP: 92 G+92 G* /slot 9001, 2 RU, 120 G 9001 -S, 2 RU, 60 G 9006 9010 9912 9922 660 G+110 G /slot * Pierwsza generacja matrycy przełączającej jest wspierana wyłącznie na 9006 oraz 9010 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 10 10

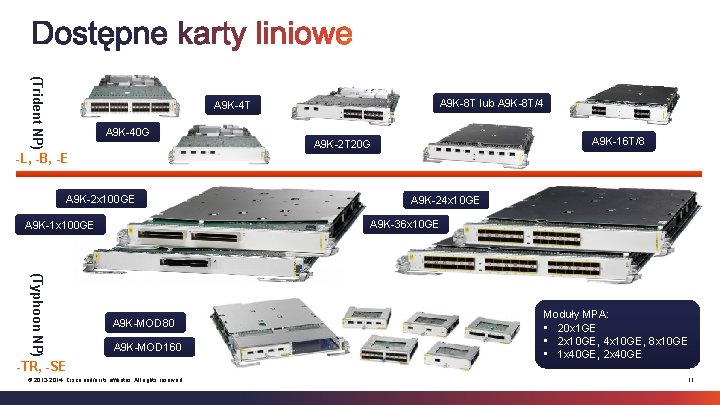

(Trident NP) A 9 K-8 T lub A 9 K-8 T/4 A 9 K-4 T A 9 K-40 G A 9 K-16 T/8 A 9 K-2 T 20 G -L, -B, -E A 9 K-2 x 100 GE A 9 K-24 x 10 GE A 9 K-36 x 10 GE A 9 K-1 x 100 GE (Typhoon NP) A 9 K-MOD 80 A 9 K-MOD 160 -TR, -SE © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Moduły MPA: • 20 x 1 GE • 2 x 10 GE, 4 x 10 GE, 8 x 10 GE • 1 x 40 GE, 2 x 40 GE 11

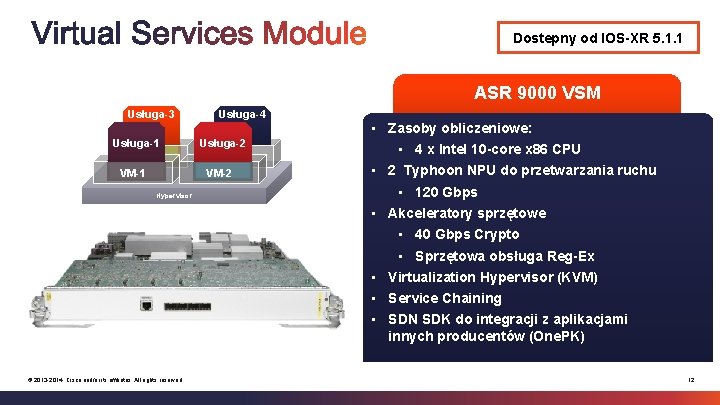

Dostepny od IOS-XR 5. 1. 1 ASR 9000 VSM Usługa-3 Usługa-1 VM-4 VM-1 Hypervisor © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Usługa--4 Usługa-2 VM-3 VM-2 • Zasoby obliczeniowe: • 4 x Intel 10 -core x 86 CPU • 2 Typhoon NPU do przetwarzania ruchu • 120 Gbps • Akceleratory sprzętowe • 40 Gbps Crypto • Sprzętowa obsługa Reg-Ex • Virtualization Hypervisor (KVM) • Service Chaining • SDN SDK do integracji z aplikacjami innych producentów (One. PK) 12

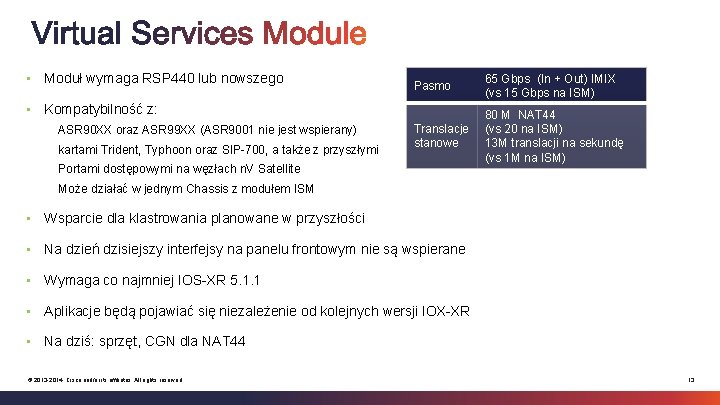

• Moduł wymaga RSP 440 lub nowszego • Kompatybilność z: ASR 90 XX oraz ASR 99 XX (ASR 9001 nie jest wspierany) kartami Trident, Typhoon oraz SIP-700, a także z przyszłymi Pasmo 65 Gbps (In + Out) IMIX (vs 15 Gbps na ISM) Translacje stanowe 80 M NAT 44 (vs 20 na ISM) 13 M translacji na sekundę (vs 1 M na ISM) Portami dostępowymi na węzłach n. V Satellite Może działać w jednym Chassis z modułem ISM • Wsparcie dla klastrowania planowane w przyszłości • Na dzień dzisiejszy interfejsy na panelu frontowym nie są wspierane • Wymaga co najmniej IOS-XR 5. 1. 1 • Aplikacje będą pojawiać się niezależenie od kolejnych wersji IOX-XR • Na dziś: sprzęt, CGN dla NAT 44 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 13

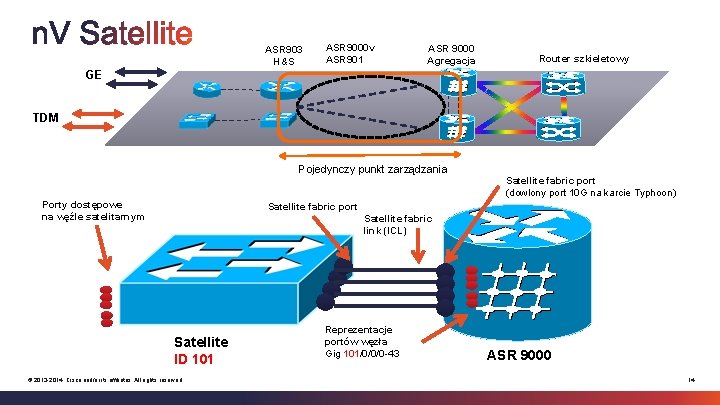

ASR 903 H&S ASR 9000 v ASR 901 ASR 9000 Agregacja Router szkieletowy GE TDM Pojedynczy punkt zarządzania Porty dostępowe na węźle satelitarnym Satellite fabric port (dowlony port 10 G na karcie Typhoon) Satellite fabric port Satellite fabric link (ICL) Satellite ID 101 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Reprezentacje portów węzła Gig 101/0/0/0 -43 ASR 9000 14

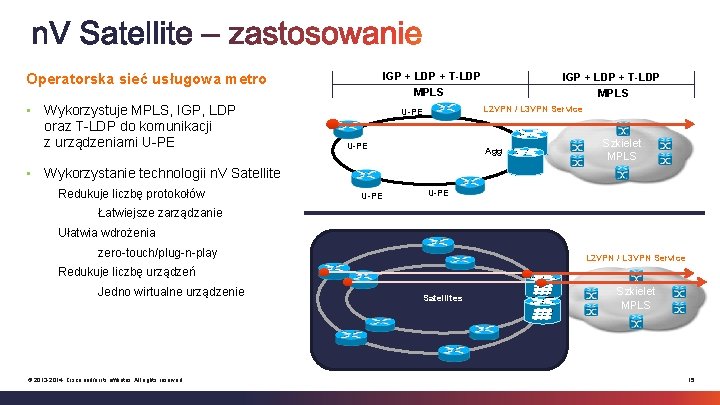

IGP + LDP + T-LDP Operatorska sieć usługowa metro • • Wykorzystuje MPLS, IGP, LDP oraz T-LDP do komunikacji z urządzeniami U-PE IGP + LDP + T-LDP MPLS L 2 VPN / L 3 VPN Service U-PE Agg Szkielet MPLS Wykorzystanie technologii n. V Satellite Redukuje liczbę protokołów U-PE Łatwiejsze zarządzanie Ułatwia wdrożenia zero-touch/plug-n-play L 2 VPN / L 3 VPN Service Redukuje liczbę urządzeń Jedno wirtualne urządzenie © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Satellites Szkielet MPLS 15

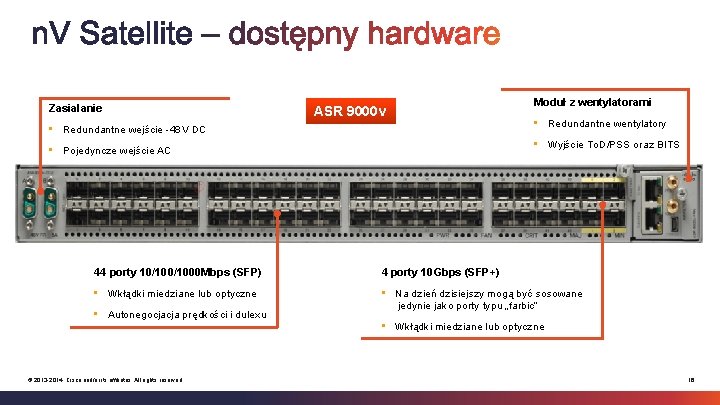

Zasialanie ASR 9000 v • Redundantne wejście -48 V DC Moduł z wentylatorami • Redundantne wentylatory • Wyjście To. D/PSS oraz BITS • Pojedyncze wejście AC 44 porty 10/1000 Mbps (SFP) 4 porty 10 Gbps (SFP+) • Wkłądki miedziane lub optyczne • Na dzień dzisiejszy mogą być sosowane jedynie jako porty typu „farbic” • Autonegocjacja prędkości i dulexu © 2013 -2014 Cisco and/or its affiliates. All rights reserved. • Wkłądki miedziane lub optyczne 16

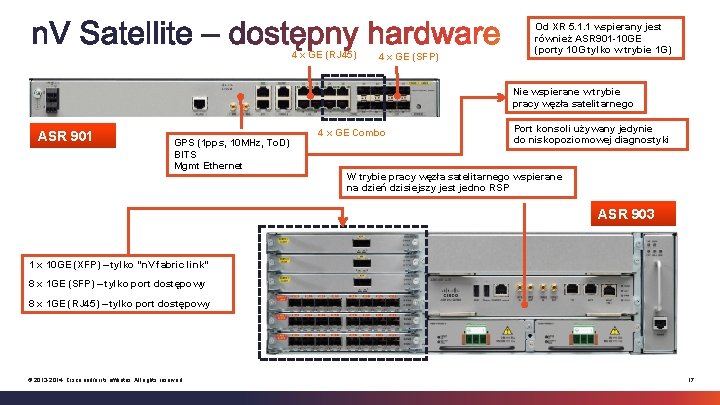

4 x GE (RJ 45) 4 x GE (SFP) Od XR 5. 1. 1 wspierany jest również ASR 901 -10 GE (porty 10 G tylko w trybie 1 G) Nie wspierane w trybie pracy węzła satelitarnego ASR 901 GPS (1 pps, 10 MHz, To. D) BITS Mgmt Ethernet 4 x GE Combo Port konsoli używany jedynie do niskopoziomowej diagnostyki W trybie pracy węzła satelitarnego wspierane na dzień dzisiejszy jest jedno RSP ASR 903 1 x 10 GE (XFP) – tylko “n. V fabric link” 8 x 1 GE (SFP) – tylko port dostępowy 8 x 1 GE (RJ 45) – tylko port dostępowy © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 17

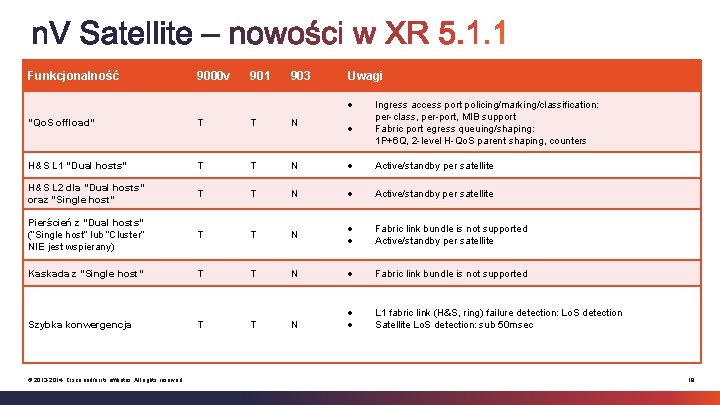

Funkcjonalność 9000 v 901 903 Uwagi Ingress access port policing/marking/classification: per-class, per-port, MIB support Fabric port egress queuing/shaping: 1 P+6 Q, 2 -level H-Qo. S parent shaping, counters “Qo. S offload” T T N H&S L 1 “Dual hosts” T T N Active/standby per satellite H&S L 2 dla “Dual hosts” oraz “Single host” T T N Active/standby per satellite Pierścień z “Dual hosts” (“Single host” lub “Cluster” NIE jest wspierany) T T N Fabric link bundle is not supported Active/standby per satellite Kaskada z “Single host” T T N Fabric link bundle is not supported Szybka konwergencja T T N L 1 fabric link (H&S, ring) failure detection: Lo. S detection Satellite Lo. S detection: sub 50 msec © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 18

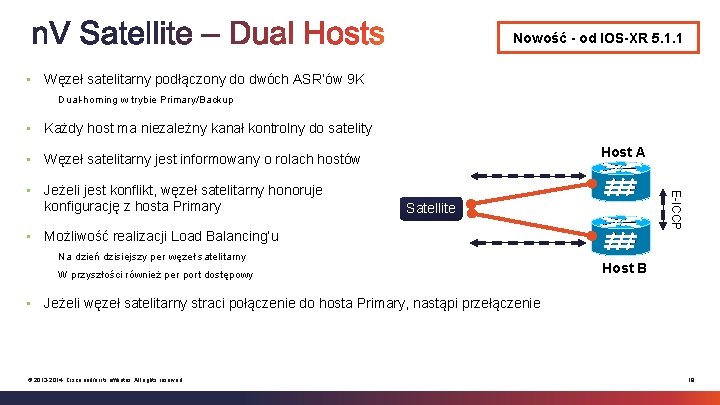

Nowość - od IOS-XR 5. 1. 1 • Węzeł satelitarny podłączony do dwóch ASR’ów 9 K Dual-homing w trybie Primary/Backup Każdy host ma niezależny kanał kontrolny do satelity • Węzeł satelitarny jest informowany o rolach hostów • Jeżeli jest konflikt, węzeł satelitarny honoruje konfigurację z hosta Primary • Host A Satellite Możliwość realizacji Load Balancing’u Na dzień dzisiejszy per węzeł satelitarny W przyszłości również per port dostępowy • E-ICCP • Host B Jeżeli węzeł satelitarny straci połączenie do hosta Primary, nastąpi przełączenie © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 19

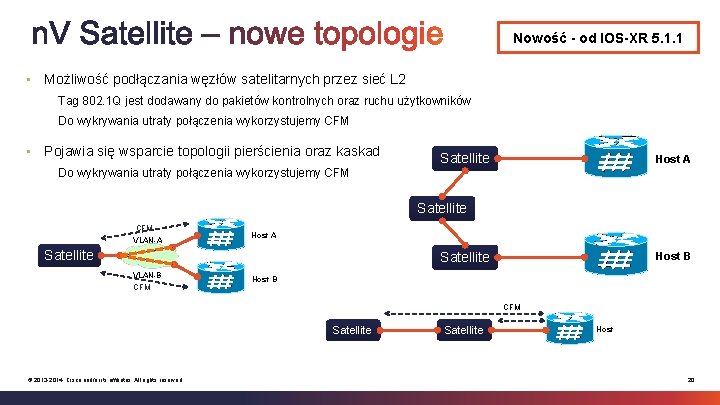

Nowość - od IOS-XR 5. 1. 1 • Możliwość podłączania węzłów satelitarnych przez sieć L 2 Tag 802. 1 Q jest dodawany do pakietów kontrolnych oraz ruchu użytkowników Do wykrywania utraty połączenia wykorzystujemy CFM • Pojawia się wsparcie topologii pierścienia oraz kaskad Do wykrywania utraty połączenia wykorzystujemy CFM Satellite Host A Satellite CFM VLAN-A Host A Satellite VLAN-B CFM Host B CFM Satellite © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Satellite Host 20

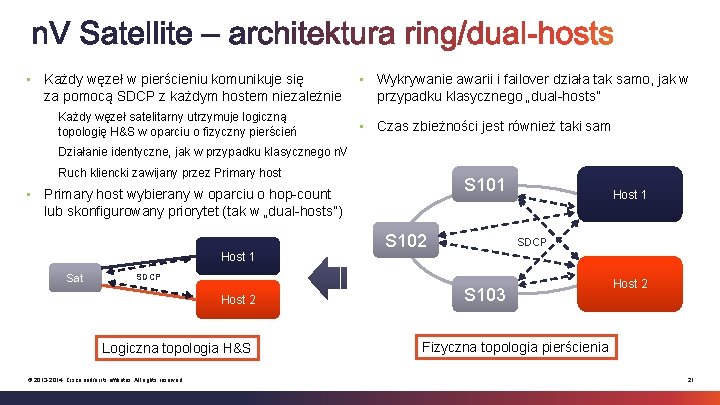

• Każdy węzeł w pierścieniu komunikuje się za pomocą SDCP z każdym hostem niezależnie Każdy węzeł satelitarny utrzymuje logiczną topologię H&S w oparciu o fizyczny pierścień • Wykrywanie awarii i failover działa tak samo, jak w przypadku klasycznego „dual-hosts” • Czas zbieżności jest również taki sam Działanie identyczne, jak w przypadku klasycznego n. V Ruch kliencki zawijany przez Primary host • S 101 Primary host wybierany w oparciu o hop-count lub skonfigurowany priorytet (tak w „dual-hosts”) Host 1 Sat S 102 Host 1 SDCP Host 2 Logiczna topologia H&S © 2013 -2014 Cisco and/or its affiliates. All rights reserved. S 103 Host 2 Fizyczna topologia pierścienia 21

Host P 1: Satellite protocol 50 Mbps policed Non-blocking at satellite Węzeł satelitarny Przycięcie (shaping) pasma na porcie wirtualnym do maksymalnych możliwości portu fizycznego satelity przed wysłaniem ruchu do portu typu “fabric”. “nv” Ethernet Regular MQC, H-Qo. S P 1 + P 2 + Normal “nv” Ethernet … “nv” Ethernet © 2013 -2014 Cisco and/or its affiliates. All rights reserved. … Regular MQC, H-Qo. S P 1 + P 2 + Normal 22

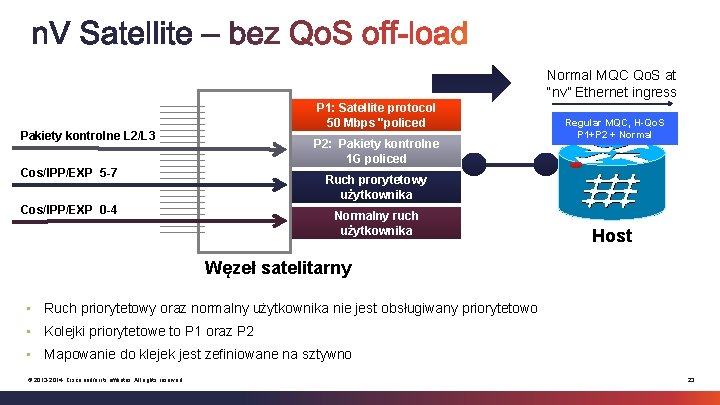

Normal MQC Qo. S at “nv” Ethernet ingress P 1: Satellite protocol 50 Mbps "policed Pakiety kontrolne L 2/L 3 P 2: Pakiety kontrolne 1 G policed Cos/IPP/EXP 5 -7 Regular MQC, H-Qo. S P 1+P 2 + Normal Ruch prorytetowy użytkownika Cos/IPP/EXP 0 -4 Normalny ruch użytkownika Host Węzeł satelitarny • Ruch priorytetowy oraz normalny użytkownika nie jest obsługiwany priorytetowo • Kolejki priorytetowe to P 1 oraz P 2 • Mapowanie do klejek jest zefiniowane na sztywno © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 23

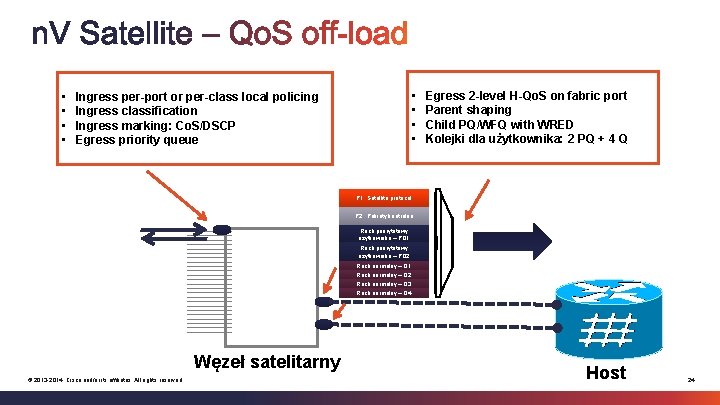

• • Ingress per-port or per-class local policing Ingress classification Ingress marking: Co. S/DSCP Egress priority queue Egress 2 -level H-Qo. S on fabric port Parent shaping Child PQ/WFQ with WRED Kolejki dla użytkownika: 2 PQ + 4 Q P 1: Satellite protocol P 2: Pakiety kontrolne Ruch priorytetowy użytkownika – PQ 1 Ruch priorytetowy użytkownika – PQ 2 Ruch normalny – Q 1 Ruch normalny – Q 2 Ruch normalny – Q 3 Ruch normalny – Q 4 Węzeł satelitarny © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Host 24

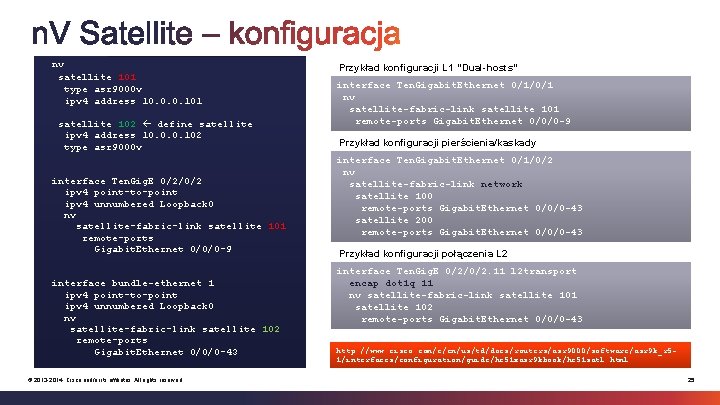

nv satellite 101 type asr 9000 v ipv 4 address 10. 0. 0. 101 satellite 102 define satellite ipv 4 address 10. 0. 0. 102 type asr 9000 v interface Ten. Gig. E 0/2/0/2 ipv 4 point-to-point ipv 4 unnumbered Loopback 0 nv satellite-fabric-link satellite 101 remote-ports Gigabit. Ethernet 0/0/0 -9 interface bundle-ethernet 1 ipv 4 point-to-point ipv 4 unnumbered Loopback 0 nv satellite-fabric-link satellite 102 remote-ports Gigabit. Ethernet 0/0/0 -43 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Przykład konfiguracji L 1 “Dual-hosts” interface Ten. Gigabit. Ethernet 0/1/0/1 nv satellite-fabric-link satellite 101 remote-ports Gigabit. Ethernet 0/0/0 -9 Przykład konfiguracji pierścienia/kaskady interface Ten. Gigabit. Ethernet 0/1/0/2 nv satellite-fabric-link network satellite 100 remote-ports Gigabit. Ethernet 0/0/0 -43 satellite 200 remote-ports Gigabit. Ethernet 0/0/0 -43 Przykład konfiguracji połączenia L 2 interface Ten. Gig. E 0/2/0/2. 11 l 2 transport encap dot 1 q 11 nv satellite-fabric-link satellite 101 satellite 102 remote-ports Gigabit. Ethernet 0/0/0 -43 http: //www. cisco. com/c/en/us/td/docs/routers/asr 9000/software/asr 9 k_r 51/interfaces/configuration/guide/hc 51 xasr 9 kbook/hc 51 satl. html 25

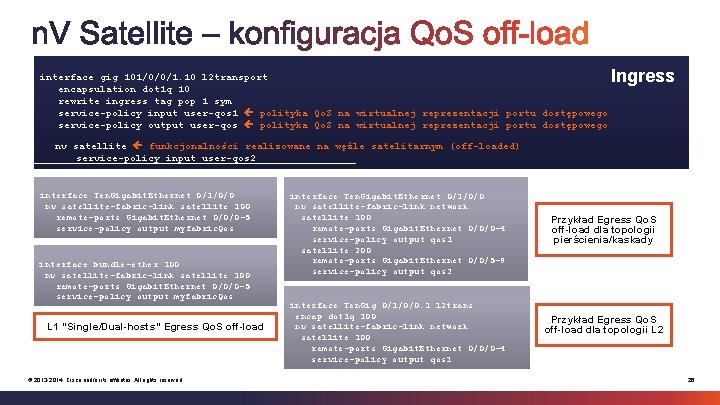

interface gig 101/0/0/1. 10 l 2 transport encapsulation dot 1 q 10 rewrite ingress tag pop 1 sym service-policy input user-qos 1 polityka Qo. S na wirtualnej reprezentacji portu dostępowego service-policy output user-qos polityka Qo. S na wirtualnej reprezentacji portu dostępowego nv Ingress satellite funkcjonalności realizowane na węźle satelitarnym (off-loaded) service-policy input user-qos 2 interface Ten. Gigabit. Ethernet 0/1/0/0 nv satellite-fabric-link satellite 100 remote-ports Gigabit. Ethernet 0/0/0 -5 service-policy output myfabric. Qos interface bundle-ether 100 nv satellite-fabric-link satellite 100 remote-ports Gigabit. Ethernet 0/0/0 -5 service-policy output myfabric. Qos L 1 “Single/Dual-hosts” Egress Qo. S off-load © 2013 -2014 Cisco and/or its affiliates. All rights reserved. interface Ten. Gigabit. Ethernet 0/1/0/0 nv satellite-fabric-link network satellite 100 remote-ports Gigabit. Ethernet 0/0/0 -4 service-policy output qos 1 satellite 200 remote-ports Gigabit. Ethernet 0/0/5 -9 service-policy output qos 2 interface Ten. Gig 0/1/0/0. 1 l 2 trans encap dot 1 q 100 nv satellite-fabric-link network satellite 100 remote-ports Gigabit. Ethernet 0/0/0 -4 service-policy output qos 1 Przykład Egress Qo. S off-load dla topologii pierścienia/kaskady Przykład Egress Qo. S off-load dla topologii L 2 26

Cisco Forum 2014 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 27

Cisco Unified RAN Backhaul - Portfolio Dostęp (ASR 901 S / ASR 901) Pre-Agregacja (ASR 903) Agregacja (ASR 9000) NEW Cisco Prime i Unified MPLS © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 28

ASR 901 ~60000 urządzeń u ponad 400 klientów © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 29

Cisco Forum 2014 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 30

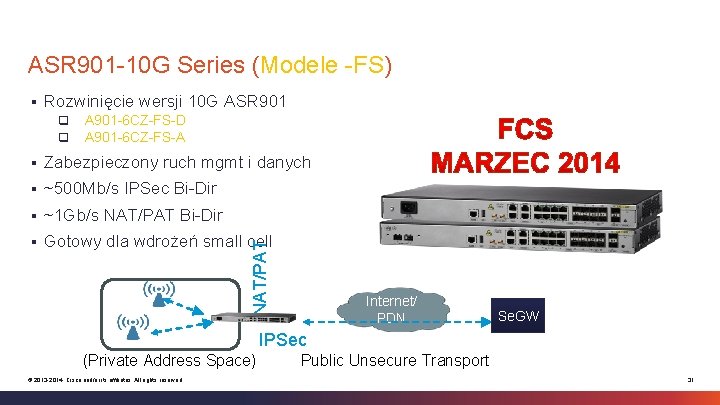

ASR 901 -10 G Series (Modele -FS) § Rozwinięcie wersji 10 G ASR 901 q q A 901 -6 CZ-FS-D A 901 -6 CZ-FS-A Zabezpieczony ruch mgmt i danych § ~500 Mb/s IPSec Bi-Dir § ~1 Gb/s NAT/PAT Bi-Dir § Gotowy dla wdrożeń small cell NAT/PAT § Internet/ PDN Se. GW IPSec (Private Address Space) © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Public Unsecure Transport 31

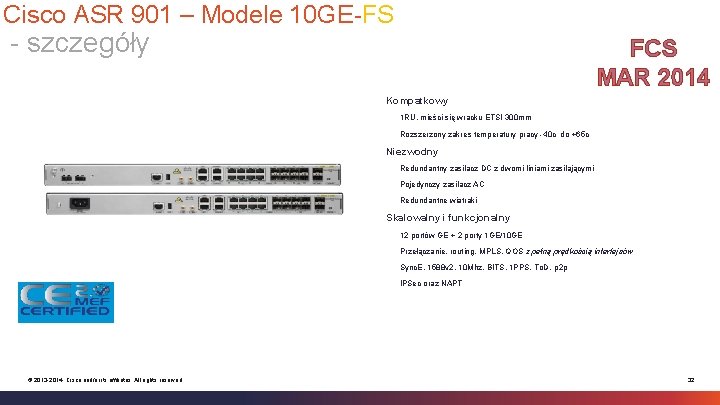

Cisco ASR 901 – Modele 10 GE-FS - szczegóły FCS MAR 2014 Kompatkowy § 1 RU, mieści się wracku ETSI 300 mm § Rozszerzony zakres temperatury pracy -40 c do +65 c Niezwodny § Redundantny zasilacz DC z dwomi liniami zasilającymi § Pojedynczy zasilacz AC § Redundantne wiatraki Skalowalny i funkcjonalny © 2013 -2014 Cisco and/or its affiliates. All rights reserved. § 12 portów GE + 2 porty 1 GE/10 GE § Przełączanie, routing, MPLS, QOS z pełną prędkością interfejsów § Sync. E, 1588 v 2, 10 Mhz, BITS, 1 PPS, To. D, p 2 p § IPSec oraz NAPT 32

IPSec/NAPT – szczegóły funkcjonalności § Security Association § IKE & IKEv 2* with NAT-T § ISAKMP (Key Exchange) § Tunnel Mode § DH Groups 1, 2, 5, 14, 15, 16, 19, 20, 21, 24 (Private/Pre-Shared) § RSA (Public) § Authentication § EAP+MD 5 § IPSec Tunneling for CPU and L 3 forwarded traffic § IPv 4/IPv 6 Mapping* § IPSec over IPv 6* § MD 5 § Static/Dynamic NAT/PAT § SHA-1 § NAPT followed by IPSec Tunneling § ESP Payload Support § NAPT support for CPU and forwarded traffic § Encryption § NAPT over IPv 6* § AES (128, 192, 256) § SHA 2 (256 bit) § DES/3 DES *Denotes post-FCS feature © 2013 -2014 Cisco and/or its affiliates. All rights reserved. § IPSec/NAPT MIB § IPSec/NAPT Feature Licensing 33

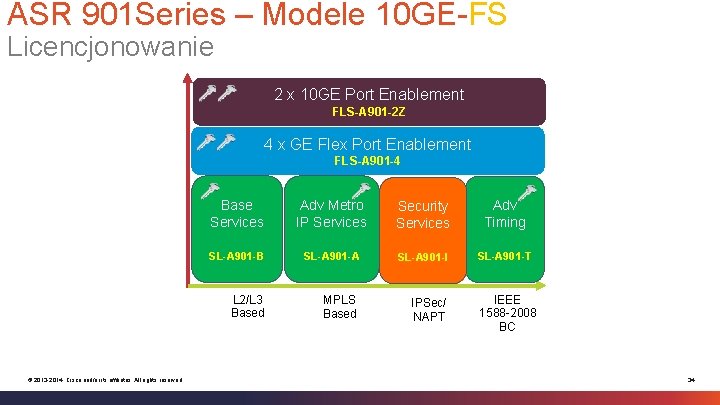

ASR 901 Series – Modele 10 GE-FS Licencjonowanie Performance 2 x 10 GE Port Enablement FLS-A 901 -2 Z 4 x GE Flex Port Enablement FLS-A 901 -4 Base Services Adv Metro IP Services Security Services Adv Timing SL-A 901 -B SL-A 901 -A SL-A 901 -I SL-A 901 -T L 2/L 3 Based MPLS Based IPSec/ NAPT Technologies © 2013 -2014 Cisco and/or its affiliates. All rights reserved. IEEE 1588 -2008 BC 34

Cisco ASR 901 S Kompaktowy § 10. 4” x 15. 3” x 2. 5” (264 x 389 x 63 mm) § Zużycie mocy < 40 W § Zgodny z IP-65 § Rozszerzony zakres temperatury pracy: -40 c do +65 c Wiele opcji instalacyjnych § Fizyczna lokalizacja: ściana, latarnia, H-Frame § Zasilanie: DC, AC, Po. E+ & 1 sec holdover (jedynie zasilacz AC) Skalowalność i wydajność § Max 6 GE ports (DC) and 5 GE ports (AC) § Przełączanie, routing, MPLS, QOS z pełną predkością interfejsów § Synchronizacja: Sync. E, 1588 v 2 § OAM: CFM, Y 1731 FM/PM, Y. 1654 SFP ports Cu ports § Wireless Management Interface LED Power Gland © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Niskie TCO § Zero Touch Provisioning § n. V satellite capable § Prime Network Management 35

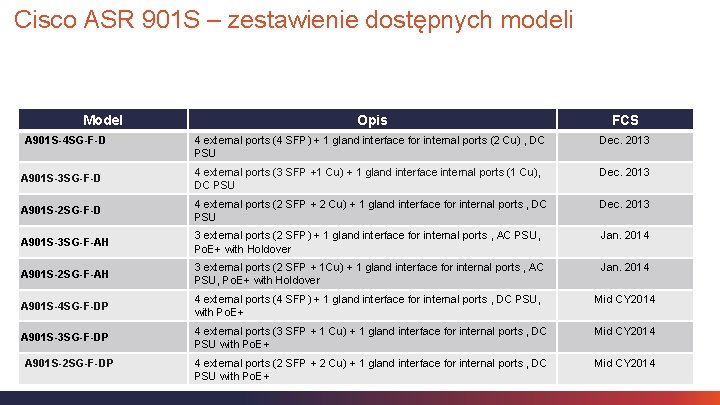

Cisco ASR 901 S – zestawienie dostępnych modeli Model Opis FCS 4 external ports (4 SFP) + 1 gland interface for internal ports (2 Cu) , DC PSU Dec. 2013 A 901 S-3 SG-F-D 4 external ports (3 SFP +1 Cu) + 1 gland interface internal ports (1 Cu), DC PSU Dec. 2013 A 901 S-2 SG-F-D 4 external ports (2 SFP + 2 Cu) + 1 gland interface for internal ports , DC PSU Dec. 2013 A 901 S-3 SG-F-AH 3 external ports (2 SFP) + 1 gland interface for internal ports , AC PSU, Po. E+ with Holdover Jan. 2014 A 901 S-2 SG-F-AH 3 external ports (2 SFP + 1 Cu) + 1 gland interface for internal ports , AC PSU, Po. E+ with Holdover Jan. 2014 A 901 S-4 SG-F-DP 4 external ports (4 SFP) + 1 gland interface for internal ports , DC PSU, with Po. E+ Mid CY 2014 A 901 S-3 SG-F-DP 4 external ports (3 SFP + 1 Cu) + 1 gland interface for internal ports , DC PSU with Po. E+ Mid CY 2014 4 external ports (2 SFP + 2 Cu) + 1 gland interface for internal ports , DC PSU with Po. E+ Mid CY 2014 A 901 S-4 SG-F-D A 901 S-2 SG-F-DP © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 36

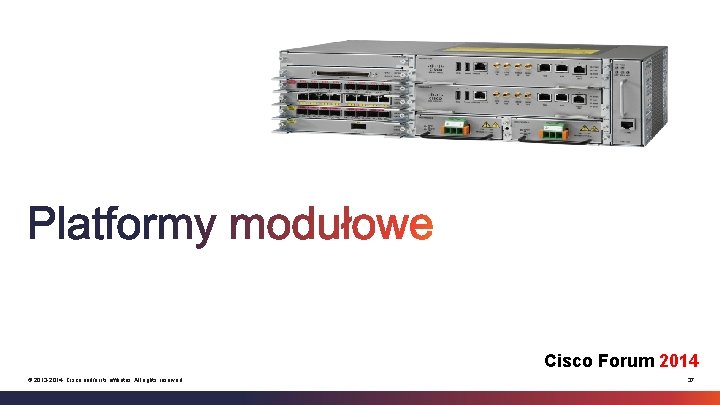

Cisco Forum 2014 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 37

ASR 90 x ASR 902 ASR 903 ASR 907 # RSP 1 2 2 # slotów IM 4 6 16 # PSU 2 2 3 480 G 560 G 1. 6 T Kwiecień 2014 Styczeń 2012 Lato 2015 Wydajność chassis (FDX) FCS © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 38

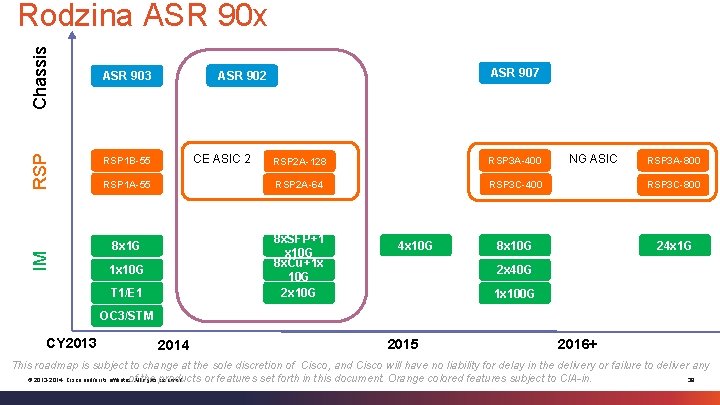

IM RSP Chassis Rodzina ASR 90 x EC ASR 907 ASR 902 ASR 903 CE ASIC 2 RSP 1 B-55 RSP 1 A-55 RSP 3 A-400 RSP 2 A-64 RSP 3 C-400 RSP 3 C-800 8 x 10 G 24 x 1 G 8 x. SFP+1 x 10 G 8 x. Cu+1 x 10 G 2 x 10 G 8 x 1 G 1 x 10 G T 1/E 1 NG ASIC RSP 2 A-128 4 x 10 G RSP 3 A-800 2 x 40 G 1 x 100 G OC 3/STM CY 2013 2014 2015 2016+ This roadmap is subject to change at the sole discretion of Cisco, and Cisco will have no liability for delay in the delivery or failure to deliver any 39 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. of the products or features set forth in this document. Orange colored features subject to CIA-in.

Cisco Carrier Ethernet Access/Pre- Aggregation ASR 903 Ewolucja portfolio New RSP – 512 Gbps Up to 4 x 100 G, 72 x 10 G, 128 x 1 G ASR 903 100 G UNI and more New RSP – 256 Gbps 10 G density Large 7 RU chassis – 16 slots Up to 24 x 10 G, Up to 96 x 1 G, 100 G interface 10 G Density Ramp and 100 G Arrival ASR 903 Unified Ethernet ASR 920 New RSP – 128 Gbps 24 x 10 G + 2 x 100 G Compact 2 RU chassis – 4 slots Access Up to 12 x 10 G ASR 920 HW/SW Architecture Convergence Versatile Portfolio ASR 903 Modular Large Access/Small Agg GE/10 GE/TDM Business/Mobile/Resid ential ME Series Fixed Access/Aggregation FE/GE/10 GE Available © 2013 -2014 Cisco and/or its affiliates. All rights reserved. © 2012 Cisco and/or its affiliates. All rights reserved. ASR 920 Modular Access 4 x 10 GE to access Touch-less ME 1200 NID 12 x 10 GE Touch-less ME 1200 NID 100 GE interface 10 GE interface GE NID managed through ASR 900 Series 2014 2015 2016+ 40 Cisco Confidential 40

Touch-less NID- Device Virtualization Management Simplicity & Ease of Troubleshooting Single Logical Network Element Host: ME 3600 X (or other SPAG platforms) Touchless NID • Represented as Part of ME or ASR • Single EMS & Management Interface • Single OS / Release Schedule • Collocated with or Remote from Host Key Benefits: Rapid Deployment, Management Simplicity, OPEX Savings © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 41

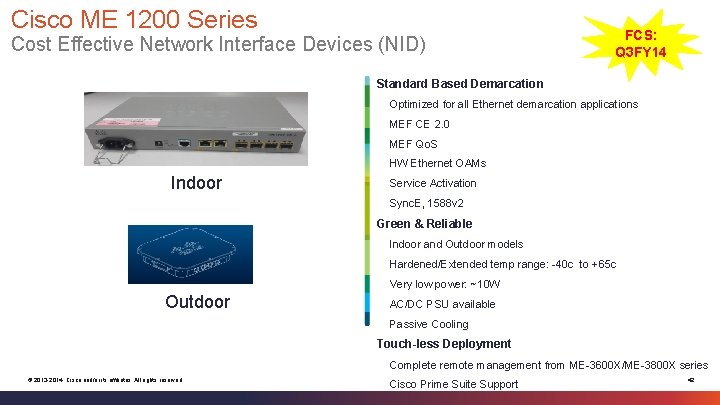

Cisco ME 1200 Series Cost Effective Network Interface Devices (NID) FCS: Q 3 FY 14 Standard Based Demarcation • Optimized for all Ethernet demarcation applications • MEF CE 2. 0 • MEF Qo. S • HW Ethernet OAMs Indoor • Service Activation • Sync. E, 1588 v 2 Green & Reliable • Indoor and Outdoor models • Hardened/Extended temp range: -40 c to +65 c • Very low power: ~10 W Outdoor • AC/DC PSU available • Passive Cooling 2 x 10/1000 + 4 x. SFP Touch-less Deployment • Complete remote management from ME-3600 X/ME-3800 X series © 2013 -2014 Cisco and/or its affiliates. All rights reserved. • Cisco Prime Suite Support 42

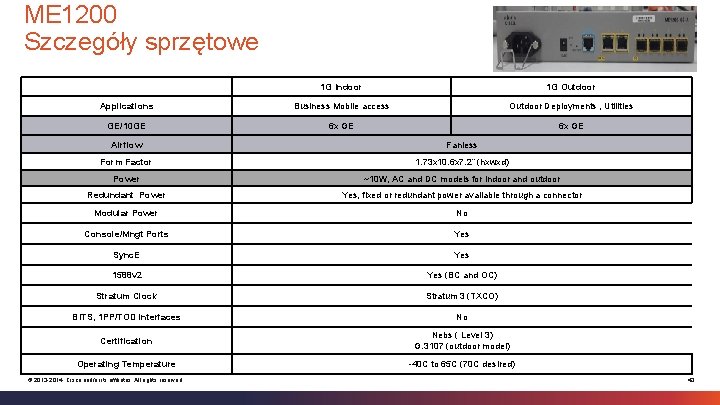

ME 1200 Szczegóły sprzętowe 1 G Indoor 1 G Outdoor Applications Business Mobile access Outdoor Deployments , Utilities GE/10 GE 6 x GE Airflow Fanless Form Factor 1. 73 x 10. 6 x 7. 2” (hxwxd) Power ~10 W, AC and DC models for indoor and outdoor Redundant Power Yes, fixed or redundant power available through a connector Modular Power No Console/Mngt Ports Yes Sync. E Yes 1588 v 2 Yes (BC and OC) Stratum Clock Stratum 3 (TXCO) BITS, 1 PP/TOD interfaces No Certification Nebs ( Level 3) G. 3107 (outdoor model) Operating Temperature -40 C to 65 C (70 C desired) © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 43

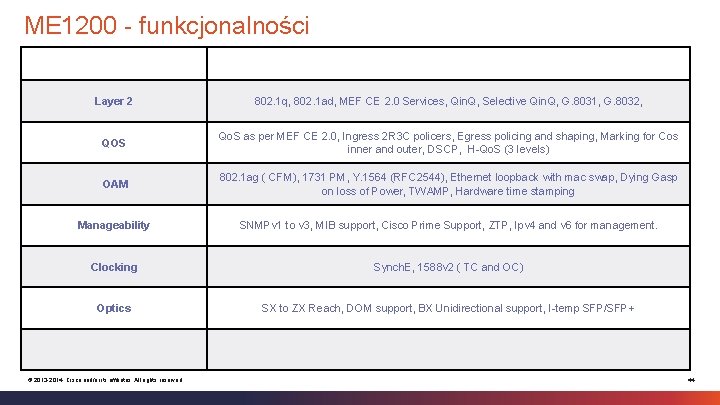

ME 1200 - funkcjonalności Layer 2 802. 1 q, 802. 1 ad, MEF CE 2. 0 Services, Qin. Q, Selective Qin. Q, G. 8031, G. 8032, QOS Qo. S as per MEF CE 2. 0, Ingress 2 R 3 C policers, Egress policing and shaping, Marking for Cos inner and outer, DSCP, H-Qo. S (3 levels) OAM 802. 1 ag ( CFM), 1731 PM, Y. 1564 (RFC 2544), Ethernet loopback with mac swap, Dying Gasp on loss of Power, TWAMP, Hardware time stamping Manageability SNMPv 1 to v 3, MIB support, Cisco Prime Support, ZTP, Ipv 4 and v 6 for management. Clocking Synch. E, 1588 v 2 ( TC and OC) Optics SX to ZX Reach, DOM support, BX Unidirectional support, I-temp SFP/SFP+ © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 44

ME 1200 Standalone lub UPE Controller NMS • Standalone Mode • Hybrid mode – UPE + PRIME EDGE Customer ASR 901 CPE NMS ME 1200 ASR 9 K 1 GE NMS Hybrid Mode Customer ASR 901 CPE ME 1200 EDGE 1 GE UPE EDGE ASR 9 xx / ME 3600 X ASR 9 K Controller 45 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. © 2012 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 45

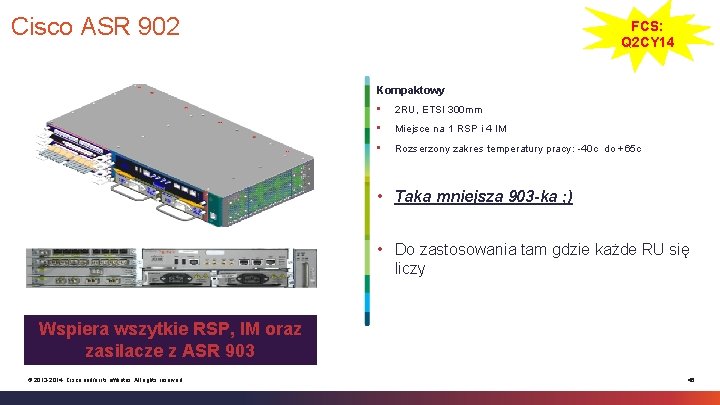

Cisco ASR 902 FCS: Q 2 CY 14 Kompaktowy • 2 RU, ETSI 300 mm • Miejsce na 1 RSP i 4 IM • Rozserzony zakres temperatury pracy: -40 c do +65 c • Taka mniejsza 903 -ka ; ) • Do zastosowania tam gdzie każde RU się liczy Wspiera wszytkie RSP, IM oraz zasilacze z ASR 903 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. 46

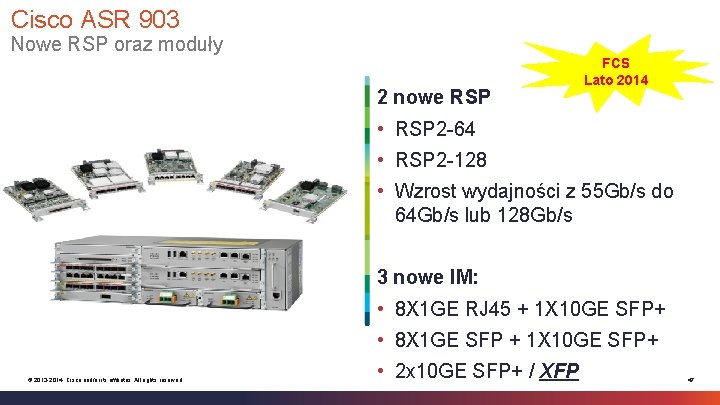

Cisco ASR 903 Nowe RSP oraz moduły 2 nowe RSP FCS Lato 2014 • RSP 2 -64 • RSP 2 -128 • Wzrost wydajności z 55 Gb/s do 64 Gb/s lub 128 Gb/s 3 nowe IM: • 8 X 1 GE RJ 45 + 1 X 10 GE SFP+ • 8 X 1 GE SFP + 1 X 10 GE SFP+ © 2013 -2014 Cisco and/or its affiliates. All rights reserved. • 2 x 10 GE SFP+ / XFP 47

ASR 920 • Kompaktowy • 1 -1. 5 RU, ETSI 300 mm • Głebokość 235 mm deep • Niezaowdny • Rozszerzony zakres temperatury pracy -40 do 65 C • PSU : AC lub DC • Redundantne PSU, FAN • Wydajny • Hardware: Cisco Carrier Ethernet ASIC • 64 Gbps • Software: Cisco IOS-XE (Carrier Grade OS) • Zarządzalny • Porty: USB, Serial oraz Ethernet • Cisco Prime ZTP/AN Niska gęstość Portów Stałe zasilacze • 12 x GE + 2 x 10 GE • 4 x GE/10 GE + 2 x GE • 8 x GE + 4 x 10 GE (Outdoor) • 24 x GE + 4 x 10 GE + IM (1. 5 RU) • 24 x GE + 4 x 10 GE - Cu • 24 x GE + 4 x 10 GE - SFP • OAM: Y. 1731, IP-SLA , CFM, Link OAM, MPLS OAM • Funkcjonalny • Carrier Ethernet: EVC, E-OAM, Y. 1731, HQo. S • Layer 3+: MPLS VPN, MPLS-TP, VPLS • Synchronizacja: Sync. E, IEEE 1588 -2008, BITS, GNSS • Zaawansowany Qo. S © 2013 -2014 Cisco and/or its affiliates. All rights reserved. © 2012 Cisco and/or its affiliates. All rights reserved. Większa gęstość portów Modularne PSU Cisco Confidential 48 48

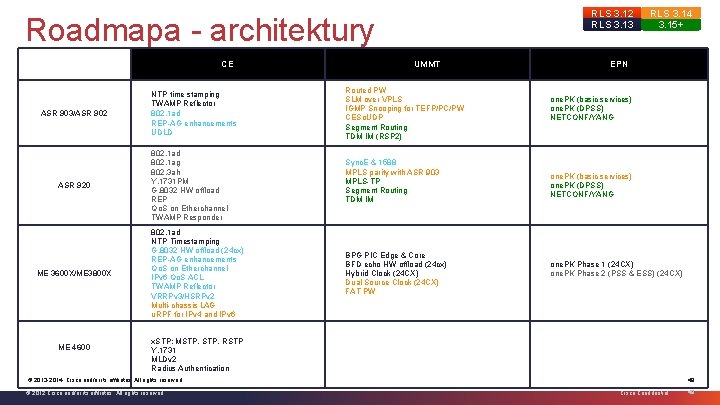

RLS 3. 12 RLS 3. 13 Roadmapa - architektury CE ASR 903/ASR 902 • • • NTP time stamping TWAMP Reflector 802. 1 ad REP-AG enhancements UDLD ASR 920 • • 802. 1 ad 802. 1 ag 802. 3 ah Y. 1731 PM G. 8032 HW offload REP Qo. S on Etherchannel TWAMP Responder ME 3600 X/ME 3800 X • • • 802. 1 ad NTP Timestamping G. 8032 HW offload (24 cx) REP-AG enhancements Qo. S on Etherchannel IPv 6 Qo. S ACL TWAMP Reflector VRRPv 3/HSRPv 2 Multi-chassis LAG u. RPF for IPv 4 and IPv 6 • • x. STP: MSTP, RSTP Y. 1731 MLDv 2 Radius Authentication ME 4600 UMMT • • • Routed PW SLM over VPLS IGMP Snooping for TEFP/PC/PW CESo. UDP Segment Routing TDM IM (RSP 2) • • • Sync. E & 1588 MPLS parity with ASR 903 MPLS-TP Segment Routing TDM IM • • • BPG PIC Edge & Core BFD echo HW offload (24 cx) Hybrid Clock (24 CX) Dual Source Clock (24 CX) FAT PW RLS 3. 14 3. 15+ EPN • • • one. PK (basic services) one. PK (DPSS) NETCONF/YANG • • one. PK Phase 1 (24 CX) one. PK Phase 2 (PSS & ESS) (24 CX) 49 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. © 2012 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 49

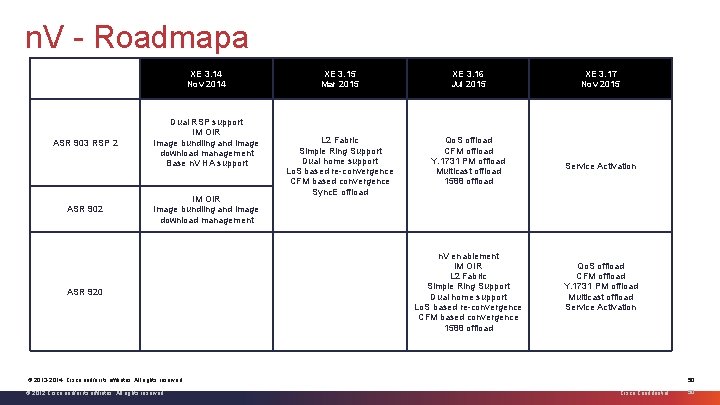

n. V - Roadmapa XE 3. 14 Nov 2014 ASR 903 RSP 2 ASR 902 Dual RSP support IM OIR Image bundling and image download management Base n. V HA support IM OIR Image bundling and image download management ASR 920 XE 3. 15 Mar 2015 XE 3. 16 Jul 2015 L 2 Fabric Simple Ring Support Dual home support Lo. S based re-convergence CFM based convergence Sync. E offload Qo. S offload CFM offload Y. 1731 PM offload Multicast offload 1588 offload n. V enablement IM OIR L 2 Fabric Simple Ring Support Dual home support Lo. S based re-convergence CFM based convergence 1588 offload XE 3. 17 Nov 2015 Service Activation Qo. S offload CFM offload Y. 1731 PM offload Multicast offload Service Activation 50 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. © 2012 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 50

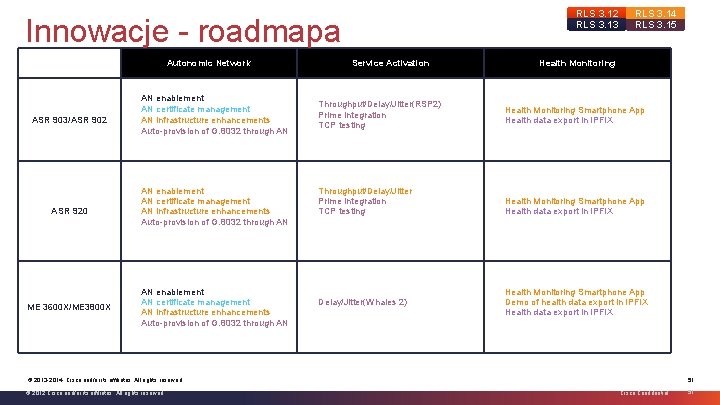

RLS 3. 12 RLS 3. 13 Innowacje - roadmapa Autonomic Network ASR 903/ASR 902 ASR 920 ME 3600 X/ME 3800 X • • AN enablement AN certificate management AN infrastructure enhancements Auto-provision of G. 8032 through AN • • AN enablement AN certificate management AN infrastructure enhancements Auto-provision of G. 8032 through AN Service Activation • • • Throughput/Delay/Jitter(RSP 2) Prime integration TCP testing • • • Throughput/Delay/Jitter Prime integration TCP testing • Delay/Jitter(Whales 2) RLS 3. 14 RLS 3. 15 Health Monitoring • • Health Monitoring Smartphone App Health data export in IPFIX • • • Health Monitoring Smartphone App Demo of health data export in IPFIX Health data export in IPFIX 51 © 2013 -2014 Cisco and/or its affiliates. All rights reserved. © 2012 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 51

Dziękujemy za uwagę Adam Śniegórski Marcin Aronowski Systems Engineer (CCIE R&S) Consulting Systems Engineer (CCIE R&S, SP) Cisco Forum 2014
