Nowa bramka Profinet ASi AC 1401 AC 1402

Nowa bramka Profinet AS-i AC 1401 AC 1402 © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010

News 2010 AS-Interface 4 Zintegrowane konektory Combicon do napięcia AS-i oraz napięcia pomocniczego AUX 4 Serwer WWW do zdalnej diagnostyki 4 Slot do karty SD © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010

News 2010 AS-Interface 4 Szybka bramka AS-i / Profinet 4 Kolorowy wyświetlacz oraz złącze Ethernetowe dla łatwych ustawień i diagnostyki 4 Zintegrowany Profinet switch 4 Certyfikat Profinet conformance class B 4 Wszechstronna koncepcja zasilania - (AS-i + AUX, tylko AS-i, tylko AUX) 4 Zintegrowany monitor zwarć doziemnych © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010

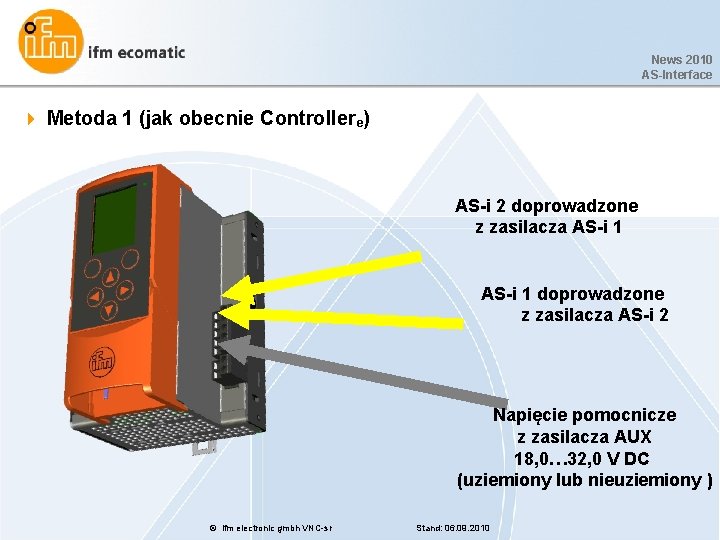

News 2010 AS-Interface 4 Metoda 1 (jak obecnie Controllere) AS-i 2 doprowadzone z zasilacza AS-i 1 doprowadzone z zasilacza AS-i 2 Napięcie pomocnicze z zasilacza AUX 18, 0… 32, 0 V DC (uziemiony lub nieuziemiony ) © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010

News 2010 AS-Interface 4 Metoda 1 (jak obecnie Controllere) K 6. 3 K 6. 2 K 6. 1 AUX: 24 V K 6. 3: AS-i 2 K 6. 3: AS-i 1 K 6. 2: AS-i 2 K 6. 2: AS-i 1 K 6. 1: AS-i 2 K 6. 1: AS-i 1 © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010

News 2010 AS-Interface 4 Metoda 2 (jak obecnie Smart. Link) K 6. 3 K 6. 2 K 6. 1 K 6. 3: AS-i 2 K 6. 3: AS-i 1 K 6. 2: AS-i 2 K 6. 2: AS-i 1 K 6. 1: AS-i 2 K 6. 1: AS-i 1 © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010

News 2010 AS-Interface 4 Metoda 3 K 6. 3 AC 1250 power decoupler K 6. 2 K 6. 1 K 6. 3: AS-i 2 K 6. 3: AS-i 1 K 6. 2: AS-i 2 K 6. 1: AS-i 2 K 6. 2: AS-i 1 K 6. 1: AS-i 1 © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010

News 2010 AS-Interface 4 Metoda 3 K 6. 3 AC 1250 power decoupler K 6. 2 K 6. 1 K 6. 3: AS-i 2 K 6. 3: AS-i 1 21, 5 V DC ≤ U < 30, 0 V DC = K 6. 2: AS-i 2 K 6. 1: AS-i 2 K 6. 2: AS-i 1 30, 0 V DC ≤ U ≤ 31, 6 V DC = K 6. 1: AS-i 1 © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010 Standard

Porównanie News 2010 AS-Interface Metoda 1 2 3 Długość kabla [m] 100 Konieczne zasilacze 1 x 24 VDC 2 x AC 1244 50, z zasilaniem 24 V 100 z zasilaniem a 30 V (1 x AC 1244 lub 1 x 24 DC ) oraz 1 x AC 1250 Liczba połączeń duża średnia mała Specialny zasilacz wymagany tak nie Ograniczenia dla stacji slave nie tak, z zasilaniem 24 V nie, z zasilaniem 30 V Ilość miejsca w szafie duża średnia mała Maks. liczba systemów AS-Interface / zasilaczy 1 1 Większa niż 1 Czułość na zwarcia normalna duża © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010

Koncepcja obsługi bramki AS-i Network 1 2 Wybór © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010 News 2010 AS-Interface

Koncepcja obsługi bramki Wskazanie błędu AS-i Network 1 2 Wybór © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010 News 2010 AS-Interface

Koncepcja obsługi bramki AS-i 1: Wybór stacji: slave 5 A 2 0 1 2 3 4 5 6 7 8 9 0 x A 1 x A 2 x A 3 x A B B Wybór © ifm electronic gmbh VNC-sr Tryb chroniony ESC Stand: 06. 09. 2010 News 2010 AS-Interface

Koncepcja diagnostyki bramki 4 Detekcja zwarć doziemnych K 6. 3 K 6. 2 K 6. 1: AS-i 1 © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010 News 2010 AS-Interface

Koncepcja diagnostyki bramki 4 Detekcja zwarć doziemnych K 6. 3 K 6. 2 K 6. 1 PE © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010 News 2010 AS-Interface

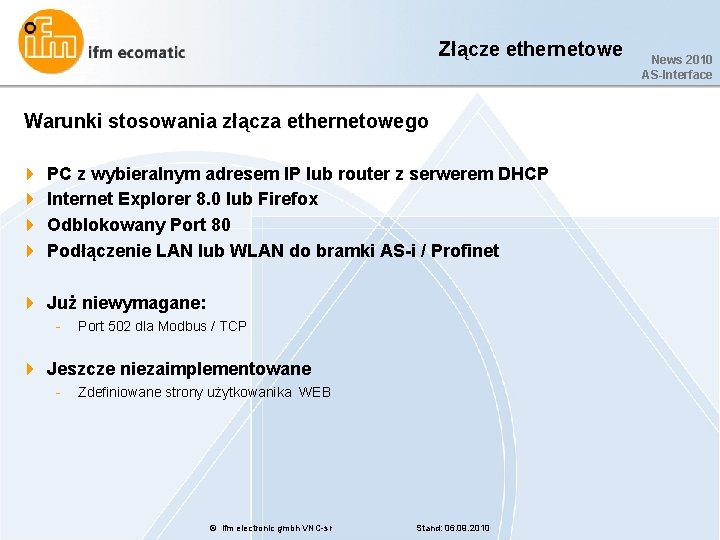

Złącze ethernetowe Warunki stosowania złącza ethernetowego 4 4 PC z wybieralnym adresem IP lub router z serwerem DHCP Internet Explorer 8. 0 lub Firefox Odblokowany Port 80 Podłączenie LAN lub WLAN do bramki AS-i / Profinet 4 Już niewymagane: - Port 502 dla Modbus / TCP 4 Jeszcze niezaimplementowane - Zdefiniowane strony użytkowanika WEB © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010 News 2010 AS-Interface

Struktura 1 - Złącze Ethernetowe - Struktura sprzętowa z zewnętrznym switchem - Separacja sieci oraz diagnostyki - Oddzielne adresy IP dla sieci Profinet oraz konfiguracji © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010 News 2010 AS-Interface

Struktura 2 - Złącze Ethernetowe - Struktura sprzętowa z zewnętrznym switchem - Sieć oraz diagnostyka na 1 switchu i kablu - Oddzielne adresy IP dla sieci Profinet oraz konfiguracji © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010 News 2010 AS-Interface

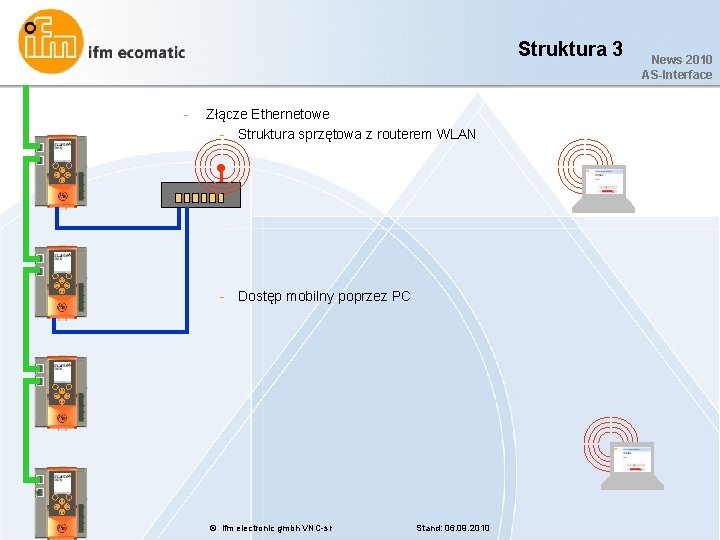

Struktura 3 - Złącze Ethernetowe - Struktura sprzętowa z routerem WLAN - Dostęp mobilny poprzez PC © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010 News 2010 AS-Interface

Struktura 1 z panelem operatorskim - Złącze Ethernetowe - Struktura sprzętowa z zewnętrznym switchem - Diagnostyka za pomocą HMI poprzez browser (Internet explorer) F 1 F 2 F 3 F 4 ESC © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010 News 2010 AS-Interface

News 2010 AS-Interface Dziękujemy za uwagę Więcej informacji na stronie www. ifm. com. pl © ifm electronic gmbh VNC-sr Stand: 06. 09. 2010
